2021年中考物理真题分项汇编（全国通用）专题16家庭电路和安全用电（第1期）（解析版）

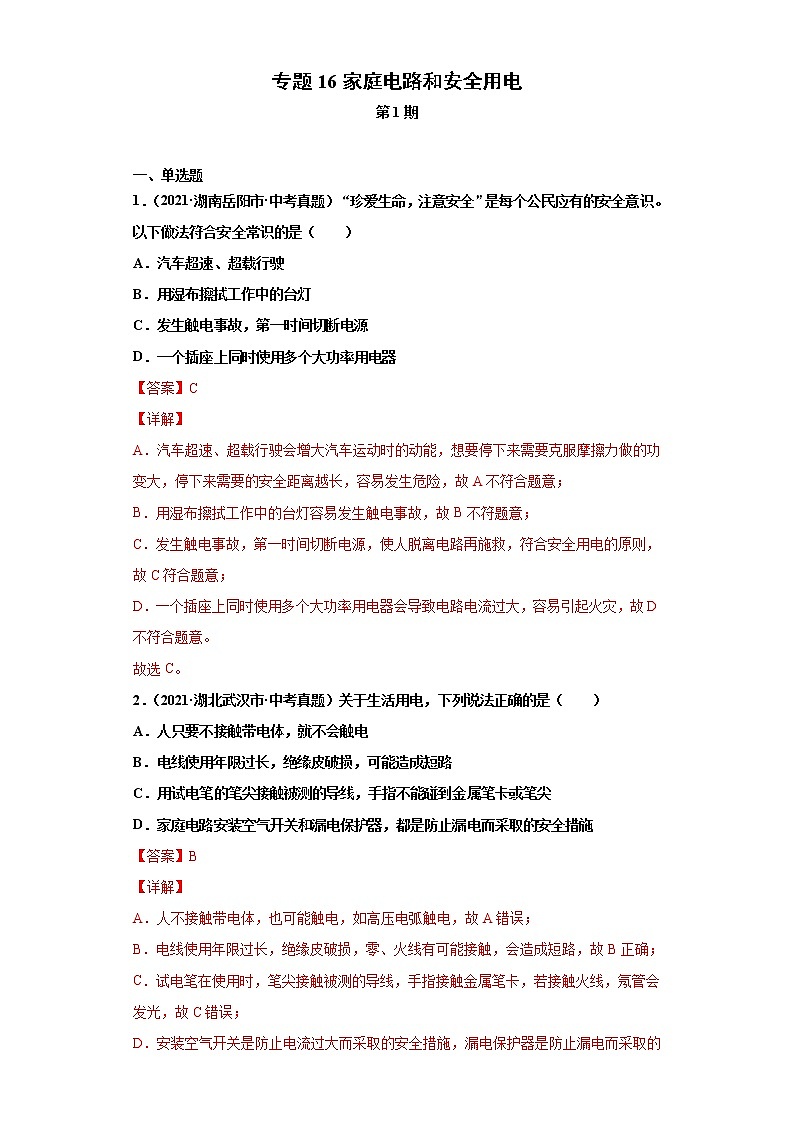

专题16家庭电路和安全用电

第1期

一、单选题

1．（2021·湖南岳阳市·中考真题）“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是（　　）

A．汽车超速、超载行驶

B．用湿布擦拭工作中的台灯

C．发生触电事故，第一时间切断电源

D．一个插座上同时使用多个大功率用电器

【答案】C

【详解】

A．汽车超速、超载行驶会增大汽车运动时的动能，想要停下来需要克服摩擦力做的功变大，停下来需要的安全距离越长，容易发生危险，故A不符合题意；

B．用湿布擦拭工作中的台灯容易发生触电事故，故B不符题意；

C．发生触电事故，第一时间切断电源，使人脱离电路再施救，符合安全用电的原则，故C符合题意；

D．一个插座上同时使用多个大功率用电器会导致电路电流过大，容易引起火灾，故D不符合题意。

故选C。

2．（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（　　）

A．人只要不接触带电体，就不会触电

B．电线使用年限过长，绝缘皮破损，可能造成短路

C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖

D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施

【答案】B

【详解】

A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；

B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；

C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；

D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。

故选B。

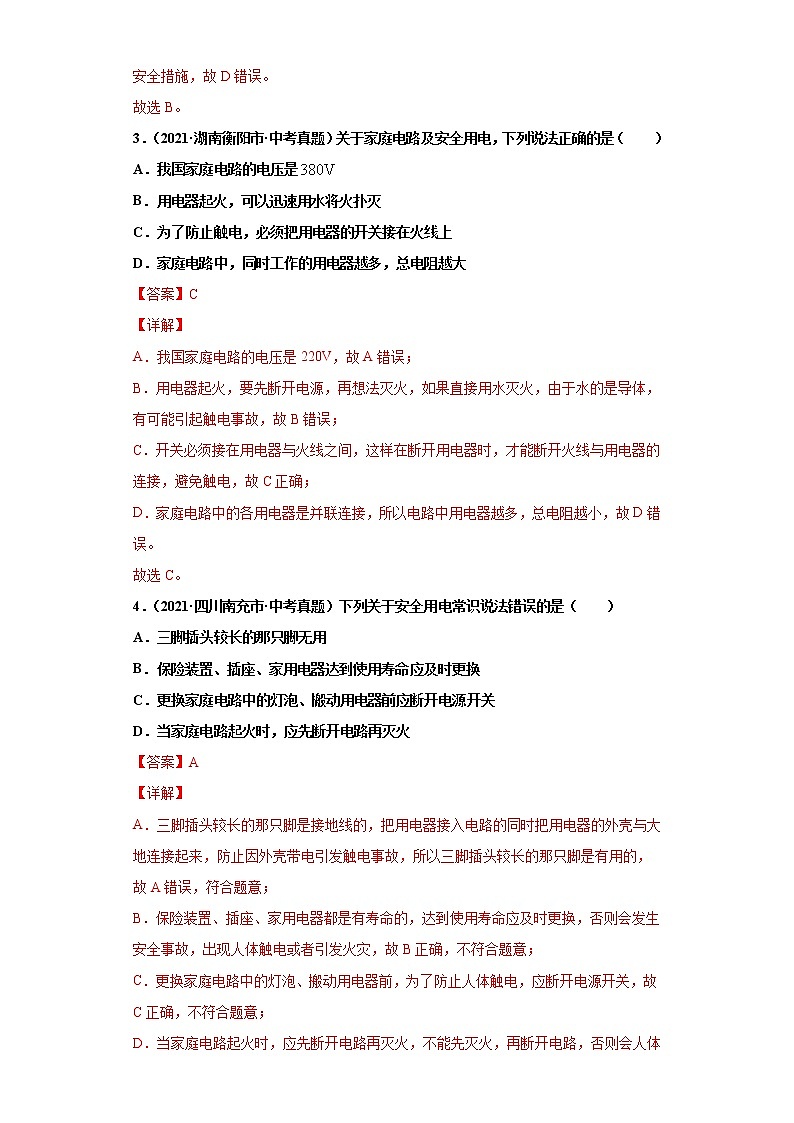

3．（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（　　）

A．我国家庭电路的电压是

B．用电器起火，可以迅速用水将火扑灭

C．为了防止触电，必须把用电器的开关接在火线上

D．家庭电路中，同时工作的用电器越多，总电阻越大

【答案】C

【详解】

A．我国家庭电路的电压是220V，故A错误；

B．用电器起火，要先断开电源，再想法灭火，如果直接用水灭火，由于水的是导体，有可能引起触电事故，故B错误；

C．开关必须接在用电器与火线之间，这样在断开用电器时，才能断开火线与用电器的连接，避免触电，故C正确；

D．家庭电路中的各用电器是并联连接，所以电路中用电器越多，总电阻越小，故D错误。

故选C。

4．（2021·四川南充市·中考真题）下列关于安全用电常识说法错误的是（　　）

A．三脚插头较长的那只脚无用

B．保险装置、插座、家用电器达到使用寿命应及时更换

C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关

D．当家庭电路起火时，应先断开电路再灭火

【答案】A

【详解】

A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；

B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；

C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；

D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。

故选A。

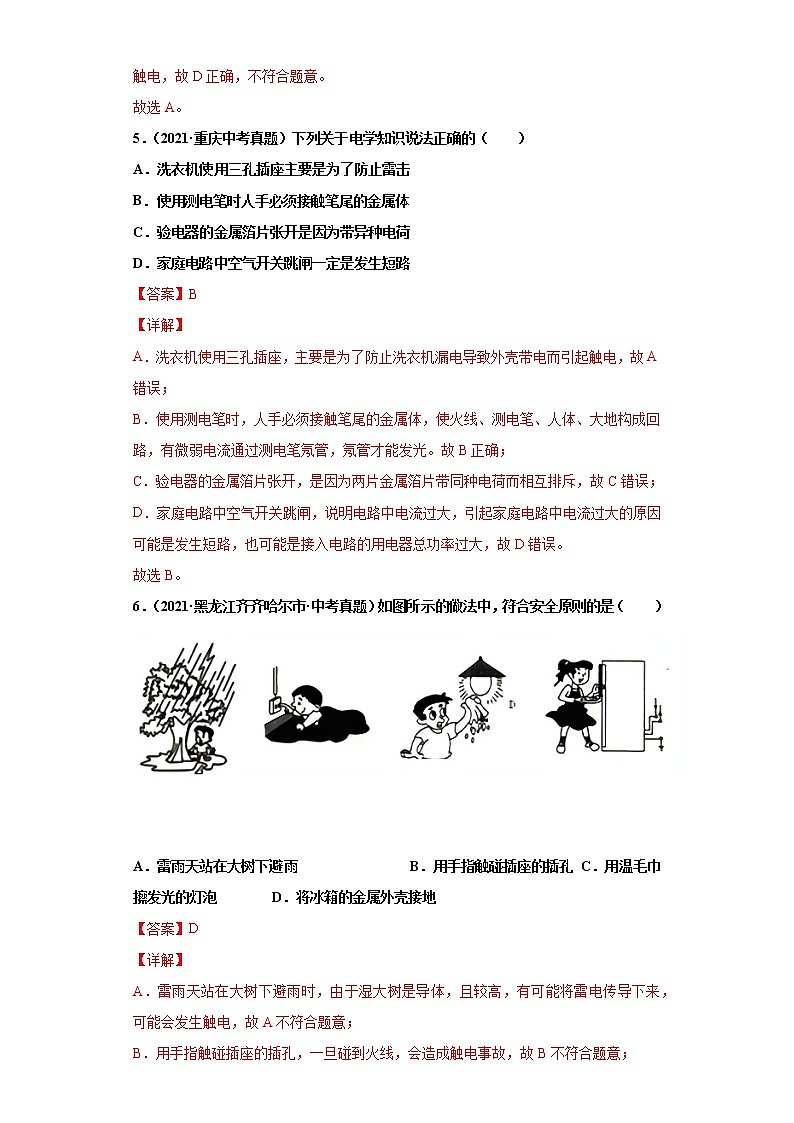

5．（2021·重庆中考真题）下列关于电学知识说法正确的（　　）

A．洗衣机使用三孔插座主要是为了防止雷击

B．使用测电笔时人手必须接触笔尾的金属体

C．验电器的金属箔片张开是因为带异种电荷

D．家庭电路中空气开关跳闸一定是发生短路

【答案】B

【详解】

A．洗衣机使用三孔插座，主要是为了防止洗衣机漏电导致外壳带电而引起触电，故A错误；

B．使用测电笔时，人手必须接触笔尾的金属体，使火线、测电笔、人体、大地构成回路，有微弱电流通过测电笔氖管，氖管才能发光。故B正确；

C．验电器的金属箔片张开，是因为两片金属箔片带同种电荷而相互排斥，故C错误；

D．家庭电路中空气开关跳闸，说明电路中电流过大，引起家庭电路中电流过大的原因可能是发生短路，也可能是接入电路的用电器总功率过大，故D错误。

故选B。

6．（2021·黑龙江齐齐哈尔市·中考真题）如图所示的做法中，符合安全原则的是（　　）

A．雷雨天站在大树下避雨 B．用手指触碰插座的插孔 C．用温毛巾擦发光的灯泡              D．将冰箱的金属外壳接地

【答案】D

【详解】

A．雷雨天站在大树下避雨时，由于湿大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，故A不符合题意；

B．用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，故B不符合题意；

C．用湿抹布擦发光的灯泡，生活中的水是导体，容易造成触电，故C不符合题意；

D．将冰箱的金属外壳接地，可防止因外壳漏电而使人触电，故D符合题意。

故选D。

7．（2021·黑龙江中考真题）将电灯、开关和插座接入家庭电路中，接线正确的是（  ）

A． B． C． D．

【答案】D

【详解】

灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

故选D。

8．（2021·湖北随州市·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（　　）

A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω

B．刘强所言的该款碳竿若触碰到220V民用电是安全的

C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿

D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿

【答案】A

【详解】

A．由题意知，碳素钓竿的导电性为1.5×10-3Ω/cm，则10m长的钓竿的电阻为

R=1.5×10-3Ω/cm ×103cm=1.5Ω

故A正确；

B．对人体的安全电压不大于36V，钓竿的电阻为1.5Ω，若这种碳竿触碰到220V民用电也可能会发生触电事故，故B错误；

C．钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应迅速用绝缘的干木棒挑开人与钓竿，故C错误；

D．鱼塘的水质含杂质较多，导电性能变强，尼龙线上有水后就变成了导体，故D错误。

故选A。

9．（2021·天津中考真题）“珍爱生命，安全用电”。下列做法符合安全用电要求的是（　　）

A．在高压线下面钓鱼 B．用湿布擦拭正在发光的电灯

C．用铜丝代替保险丝 D．把电冰箱的金属外壳接地线

【答案】D

【详解】

A．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电，故A不符合题意；

B．湿物体容易导电，容易发生触电，故B不符合题意；

C．用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断，起不到切断电路的作用，故C不符合题意；

D．电冰箱的金属外壳应接地，这样可防止因漏电而造成的触电事故，故D符合题意。

故选D。

10．（2021·浙江嘉兴市·中考真题）科学实验既要操作规范，又要保障安全，下列实验操作中符合要求的是（　　）

A．移走蒸发皿 B．使用测电笔

C．夹持试管 D．添加砝码

【答案】C

【详解】

A．直接用手移走加热中的蒸发皿，容易发生烫伤，操作不安全，故A不符合要求；

B．使用试电笔时手指要接触试电笔的金属笔尾，试电笔才能形成闭合回路，氖管才会发光，图中操作不规范，故B不符合要求；

C．用试管夹夹取试管，操作规范且安全，故C符合要求；

D．用天平测物体质量时，增减砝码必须使用镊子，不能用手直接拿砝码，避免砝码因污染腐蚀导致测量结果不准确，图中直接用手拿砝码，操作不规范，故D不符合要求。

故选C。

11．（2021·安徽中考真题）下列说法正确的是（　　）

A．在气体中，流速越大的位置压强越大

B．跳远运动员起跳前要助跑是为了增大惯性

C．导体在磁场中运动时一定会产生感应电流

D．家庭电路发生火灾时，要先切断电源，不能直接泼水灭火

【答案】D

【详解】

A．在气体中，流速越大的位置压强越小，故A错误；

B．跳远运动员起跳前要助跑，是为了利用惯性，但不能增大惯性，故B错误；

C．闭合电路的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故C错误；

D．家庭电路着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D正确。

故选D。

二、填空题

12．（2021·上海中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。

【答案】220    电能    光的折射

【详解】

[1]家用电器的额定电压是220V。

[2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。

[3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。

13．（2021·浙江宁波市·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。

（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向______（填“左”或“右”）移动；

（2）从安全用电的角度分析，进户线a应该是______线。

【答案】右    火线

【详解】

（1）[1]由图可知，开关S2与电磁铁衔铁为一体，紫外线增强到设定值时，S2仍未闭合，说明电磁铁的磁性不够强，不能将衔铁吸下。为了达到设计要求，则应增大电磁铁对衔铁的吸引力，在电磁铁线圈匝数一定时，应增大电磁铁电路中的电流，故需要把滑动变阻器R1的阻值减小，滑片P应向右移动。

（2）[2]为了安全用电，控制电动机的开关S2应接在火线上，由图可知，开关S2接在进户线a上，说明a为火线。

14．（2021·江苏连云港市·中考真题）家庭电路中三线插座非常普遍，中间的插孔接___________线。对人体来说，安全电压一般不高于___________V。如图所示是小明家的电能表，他家用电总计___________kW·h，已知1kW·h电费为0.50元，则小明家应缴纳的总电费是___________元。

【答案】地    36    6286.8    3143.4

【详解】

[1]三孔插座中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故。

[2]对人体的安全电压不高于36V。

[3]电能表的最后一位是小数位，由图可知，电能表的示数是6286.8kW·h。

[4]小明家应缴纳的总电费

0.50×6286.8元=3143.4元

三、作图题

15．（2021·江苏中考真题）按要求作图（请保留作图痕迹）。

（1）图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。

（2）图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.

（3）图丁中，将插座和控制插座的开关正确接入家庭电路中。

【答案】（1）；（2）；（3）

【详解】

（1）画出牙齿关于镜面的对称点即为牙齿在平面镜中所成的像，连接像点和眼睛的直线与平面镜的交点即为入射点，连接入射点和眼睛并标上箭头为反射光线，连接牙齿和入射点标上箭头即为入射光线，如图所示：

（2）对A进行受力分析，A受到重力和支持力，因为A和B间没有相对运动或相对运动趋势，所以A不受摩擦力，如图所示：

（3）三孔插座连接时，左孔接零线，右孔经过开关接火线，开关控制插座，中间孔接地线，如图所示：

16．（2021·山东枣庄市·中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

【答案】

【分析】

家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

【详解】

开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：

四、计算题

17．（2021·陕西中考真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。

（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；

（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？

（3）电热丝R1的阻值是多大？

【答案】（1）；（2）10 A，1.32×105J；（3）44 Ω

【详解】

解：（1）家庭电路连接时，要求左零右火，且开关要连接在火线上，因此a接零线，b接火线，如图所示：

（2）煎烤机达到额定功率时，电流最大，所以

最大额定功率工作时，1min消耗电能为

（3）开关S1和S2都闭合时，两电阻并联，此时电路中电流最大。因为两电热丝阻值相等，所以流过R1的电流为I1=5A，根据欧姆定律得

答：（1）见解析；
（2）煎烤机正常工作时电路中的最大电流是10A；最大额定功率工作时，1min消耗1.32×105J电能。

（3）电热丝R1的阻值是44Ω。
