专题14欧姆定律及其应用
第1期
一、单选题

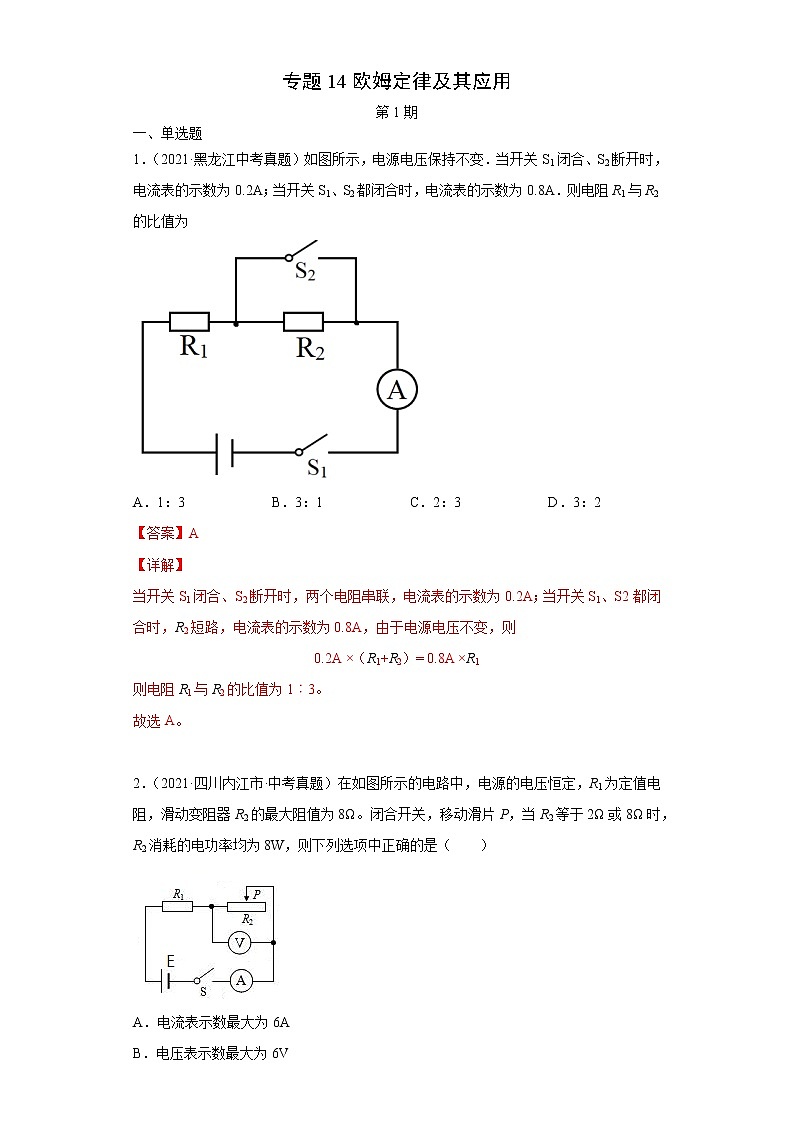

1．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为

A．1：3 B．3：1 C．2：3 D．3：2
【答案】A
【详解】
当开关S1闭合、S2断开时，两个电阻串联，电流表的示数为0.2A；当开关S1、S2都闭合时，R2短路，电流表的示数为0.8A，由于电源电压不变，则
0.2A ×（R1+R2）= 0.8A ×R1
则电阻R1与R2的比值为1︰3。
故选A。

2．（2021·四川内江市·中考真题）在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（　　）

A．电流表示数最大为6A
B．电压表示数最大为6V
C．R1的阻值为8Ω
D．R2的最大功率为9W
【答案】D
【详解】

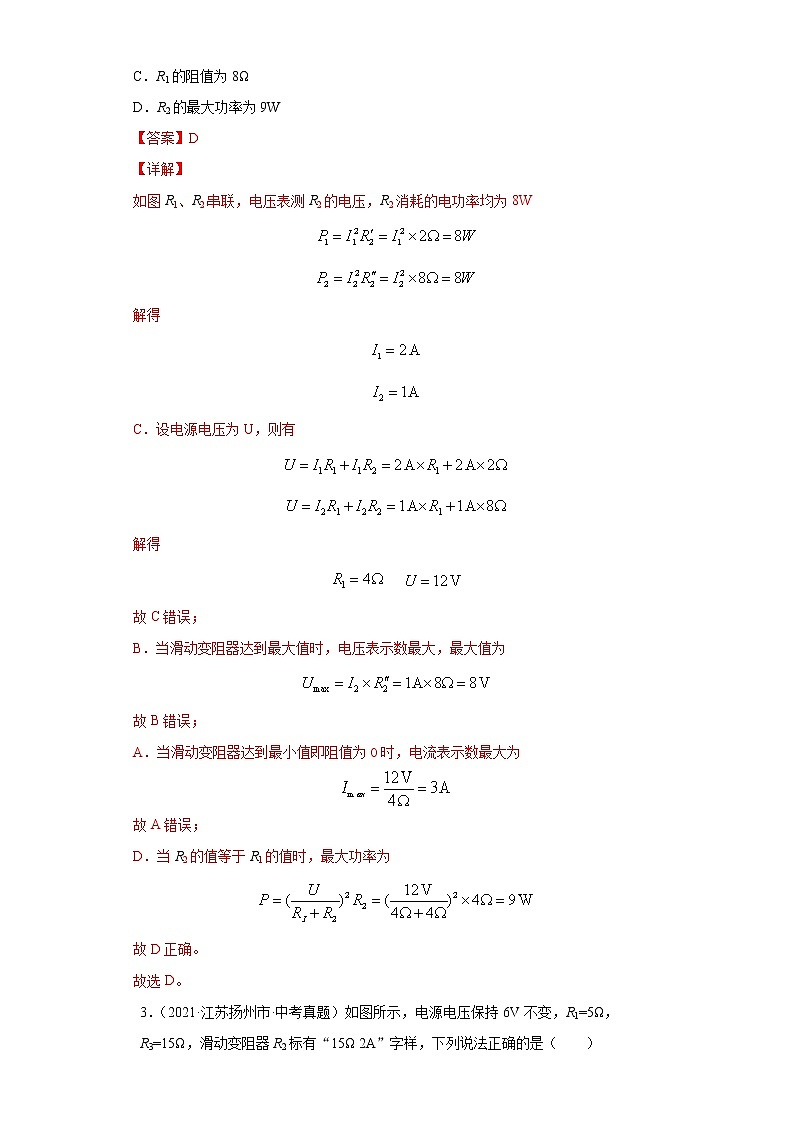

如图R1、R2串联，电压表测R2的电压，R2消耗的电功率均为8W


解得


C．设电源电压为U，则有


解得

故C错误；
B．当滑动变阻器达到最大值时，电压表示数最大，最大值为

故B错误；
A．当滑动变阻器达到最小值即阻值为0时，电流表示数最大为

故A错误；
D．当R2的值等于R1的值时，最大功率为

故D正确。
故选D。

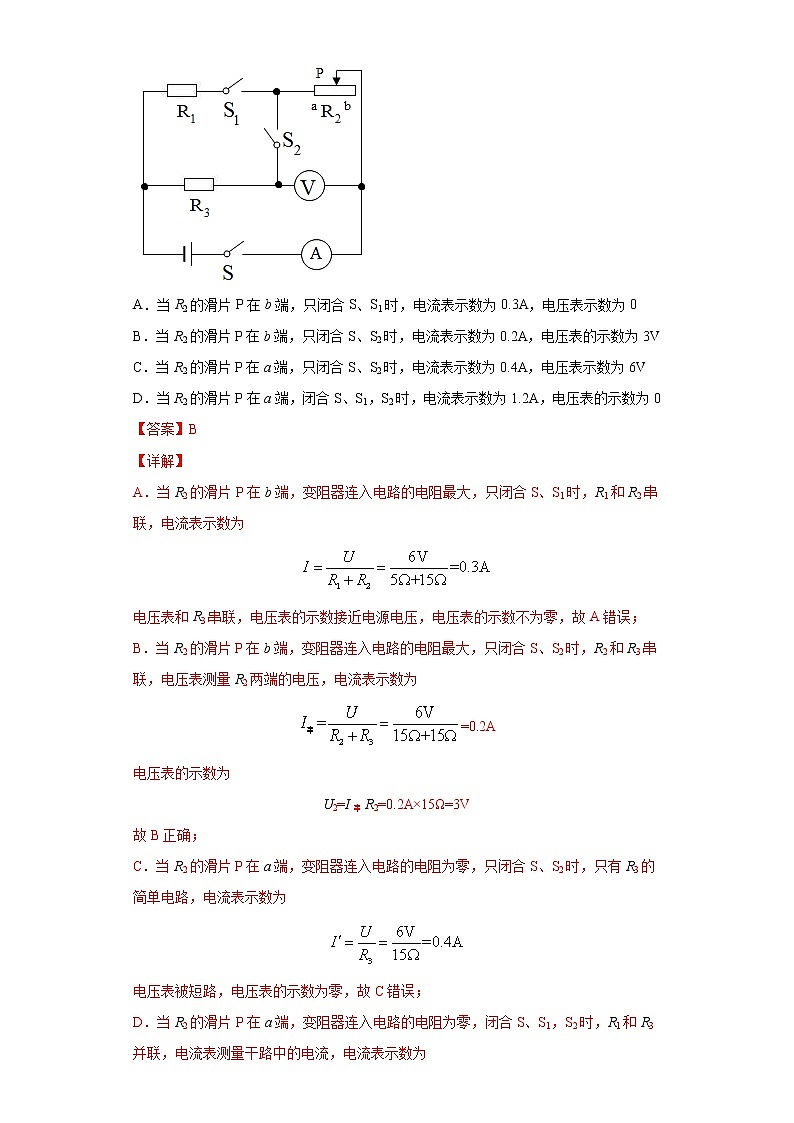

3．（2021·江苏扬州市·中考真题）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（　　）

A．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D．当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为0
【答案】B
【详解】
A．当R2的滑片P在b端，变阻器连入电路的电阻最大，只闭合S、S1时，R1和R2串联，电流表示数为

电压表和R3串联，电压表的示数接近电源电压，电压表的示数不为零，故A错误；
B．当R2的滑片P在b端，变阻器连入电路的电阻最大，只闭合S、S2时，R2和R3串联，电压表测量R2两端的电压，电流表示数为
=0.2A
电压表的示数为
U2=I串R2=0.2A×15Ω=3V
故B正确；
C．当R2的滑片P在a端，变阻器连入电路的电阻为零，只闭合S、S2时，只有R3的简单电路，电流表示数为

电压表被短路，电压表的示数为零，故C错误；
D．当R2的滑片P在a端，变阻器连入电路的电阻为零，闭合S、S1，S2时，R1和R3并联，电流表测量干路中的电流，电流表示数为

电压表被短路，电压表的示数为零，故D错误。
故选B。
4．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　）

A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
【答案】D
【详解】
A．分析电路，R0和R的下半部分串联接入电路，电流表测该电路电流。当R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确，不符合题意；
B．油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题意；
C．R0的功率，R0电阻不变，电流表读数减小，流过它的电流变小，其功率变小，故C正确，不符合题意；
D．R0两端电压，电流表读数减小，流过R0的电流变小，R0电阻不变，它两端电压变小。电源电压不变，由串联电路的分压规律可知R两端电压变大，故D错误，符合题意。
故选D。
5．（2021·山东泰安市·中考真题）如图所示电路中，电源电压保持不变。只闭合开关，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表示数为，电压表的示数为；只闭合开关，移动滑片至滑动变阻器的中点处时，电压表的示数为，此时电阻的电功率为。下列说法中（ ）

①电阻的阻值是
②电源电压是
③滑动变阻器的最大阻值是
④当开关、、都闭合时，电路消耗的总功率是
A．只有①③正确 B．只有③④正确
C．只有①②正确 D．只有①④正确
【答案】D
【详解】
只闭合开关S1，滑动变阻器与R1串联，电压表测量R1两端的电压，当滑片在b点时，接入电路的电阻最大，使电路中电流达到最小值，由欧姆定律最大此时的电流
①
由于只闭合开关S2时，滑动变阻器与R2串联，电压表测量R2两端的电压，且移动滑片至滑动变阻器的中点c处时，接入电路的电阻是 ，电压表的示数为，由于此时电阻的电功率为，由知道，R2的阻值

由欧姆定律知道，此时电路的电流
②
电源电压
③
由①②③解得
， ，

当开关S1、S2、S3都闭合时，滑动变阻器短路，R1与R1并联，由知道，电路的总电阻

由知道，电路消耗的总功率是

综上所述只有①④正确。
故选D。
6．（2021·山东泰安市·中考真题）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关、，下列说法中（ ）

①电磁铁左端为极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片向端滑动，电磁铁磁性变强
④将滑片向端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确
C．只有②④正确 D．只有②③正确
【答案】C
【详解】


①根据安培定则，用右手握住通电螺线管，四指指电流方向，大母指指N极，因此电磁铁左端为 N 极，故①不符合题意；
②根据安培定则，电磁铁左端为 N 极，电磁铁外部的磁感线从左端出发回到右端，故②符合题意；
③将滑片 P 向 b 端滑动，滑动变阻器接入电路阻值增大，电流减小，电磁铁磁性变弱，故③不符合题意；
④将滑片 P 向 a 端滑动，滑动变阻器接入电路阻值减小，电流增大，铁磁铁磁性增强，而巨磁电阻阻值随磁场变强而减小，故指示灯亮度变强，故④符合题意。
故选C。
7．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ）

A．一定是短路 B．一定是短路
C．可能是断路 D．可能是断路
【答案】D
【详解】
由图可知，电阻和串联在电路中，电压表测量电阻的电压，电路中有一个电表的示数突然变大，若电流表示数增大，说明电路中电阻变小，所以可能是短路或短路，若短路，电路中只有，电阻两端电压也变大，即电压表示数也变大，不符合题意，若短路，电流表示数变大，电压表也被短路，示数变小，符合题意；若断路，此时整个电路处于断路状态，电流表和电压表示数都变小，不符合题意，若断路，此时电压表串联在电路中，电压表示数接近电源电压，示数变大，电流表示数变小，故符合题意，综上可知，电路的故障可能是短路或断路。
故选D。
8．（2021·四川泸州市·中考真题）我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与其余不同的是（　　）
A．探究磁场中通电导体受力方向与电流方向的关系
B．探究通过导体中电流大小与其电阻大小的关系
C．探究导体电阻的大小与导体长度的关系
D．探究串联电路的等效电阻与各串联电阻间的关系
【答案】D
【详解】
当所探究的量跟多个因素都有关的时候，需要使用控制变量法，改变其中一个因素，同时使其它因素不变，用于探究变量之间的关系，本题中，磁场中通电导体受力方向与磁场方向和电流方向两个因素有关，通过导体中电流大小与导体两端电压和导体电阻有关，导体电阻大小与导体长度、横截面积及材料有关，所以均需要使用控制变量法，而探究串联电路等效电阻与各串联电阻关系没有其它影响因素，不需要使用控制变量法。
故选D。
9．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）

A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
【答案】C
【详解】
由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动变阻器的滑片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的比值变小；
当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由知道，电路中的电流变大，即电流表的示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由知道，灯泡的实际功率变大，灯泡变亮；
由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小；
综上所述，只有C正确。
故选C。
10．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是

A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
【答案】D
【详解】
电路中，灯L与滑动变阻器R并联，电流表测通过滑动变阻器R的电流，电流表测通过灯L与滑动变阻器R的电流之和，电压表测滑动变阻器两端的电压，即灯两端电压、电源电压；
A. 当滑片P向上移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所以A2示数变小，R两端的电压即电压表示数不变，根据并联电路电流特点，干路电流等于各个支路电流之和，所以干路电流减小，电流表A1的示数变小，根据并联电路用电器互不影响，灯的亮度不变，故A错误；
B. 由A可知，电压表示数不变，电流表A2的示数变小，故B错误；
C. 电流表A1的示数减去电流表A2的的示数，即为通过灯的电流，由A可知，通过灯的电流不变，所以他们的差不变，故C错误；
D. 电压表示数不变，A1示数变小，所以电压表与电流表A1的示数之比变大，故D正确．
故选D.
二、双选题
11．（2021·四川成都市·中考真题）如图所示电路，电源电压，电流表量程（0~3A），电压表量程（0~15V），定值电阻，，为滑动变阻器。在确保电路安全情况下：当断开，、闭合，滑片位于a端时，电流表的示数为，电路总功率为P1；当断开，、闭合，滑片位于b端时，电流表的示数为，电压表的示数为；当、断开，闭合时，电流表的示数为；当开关都闭合，滑片位于a端时，电流表的示数为，电路总功率为P2。已知，下列结果正确的是（　　）

A．的最大阻值为或 B．
C． D．
【答案】BC
【详解】
A．当断开，、闭合，滑片位于a端时，R2与R3的最大阻值并联，电流表测干路电流，电压表测导线的电压，示数为0，其简化电路如图

此时电流表的示数
①
当断开，、闭合，滑片位于b端时，R1与R3的最大阻值串联，R2被短路，电流表测电路中的电流，电压表测R3两端的电压，其简化电路如图

此时电流表的示数
②
因为，故由①②可得

解得的最大阻值为
或
经检验知不符合题意，故，故A错误；
C．电压表的示数为

故C正确；
B．当、断开，闭合时，、R1、R2与R3的最大阻值串联，电流表测电路中的电流，电压表测R2与R3的总电压，其简化电路如图

此时电流表的示数

当开关都闭合，滑片位于a端时，R1、R2、R3并联，电流表测干路电流，电压表测导线的电压，示数为0，其简化电路如图

此时电流表的示数

故

故B正确；
D．由A知

由B知

故

故D错误。
故选BC。

三、多选题
12．（2021·四川南充市·中考真题）如图所示，电源电压恒为，电流表量程为“”，电压表量程“”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“”、“”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（　　）

A．电流表的示数变化范围是
B．电压表的示数变化范围是
C．滑动变阻器连入电路的阻值变化范围是
D．滑动变阻器的最大电功率
【答案】AC
【详解】
ABC．由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。因电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，灯泡正常发光时的电流为0.5A，所以，由串联电路中各处的电流相等可知，电路中的最大电流I大=0.5A，此时灯泡两端的电压是2.5V，此时变阻器接入电路中的电阻最小，变阻器两端的电压
U滑小=U-UL大=6V-2.5V=3.5V
则变阻器接入电路的最小阻值
R小=
灯泡的电阻

变阻器连入电路的最大时，通过电路的电流最小，电流的最小值

电压表的示数最小，电压表的示数为
UL小=I小RL=0.24A×5Ω=1.2V
电流表的示数变化范围是，电压表的示数变化范围是，滑动变阻器连入电路的阻值变化范围是，故AC正确，B错误；
D．滑动变阻器的最大电功率
P滑最大=I2R滑=
当RL=R滑=5Ω时，变阻器的电功率最大，最大值为
P滑最大=
故D错误。
故选AC。
13．（2021·黑龙江中考真题）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么
A．两灯泡的规格一定相同
B．这两个灯泡的亮度可能不同
C．这两个灯泡一定串联
D．这两个灯泡可能并联
【答案】BD
【分析】
串联电路电流特点：串联电路中各处电流相等；并联电路中各支路中的电流可能相等，也可能不相等，根据欧姆定律进行分析解答；灯泡的亮度与灯泡的实际功率有关．
【详解】
两个灯泡串联时,通过它们的电流一定相等，当它们并联时,若规格相同,因为并联支路两端的电压相等,且它们各自的电阻相等,由公式 可知通过它们的电流也相等，故这种情况，可能串联，也可能是并联的，故D正确，C错误；由于两个灯泡的规格可能不同,即电阻不同,根据 可知，虽然电流相同，但功率可能不同，故亮度可能不同，故A错误，B正确．
故选BD.


四、填空题
14．（2021·江苏扬州市·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。

【答案】半导体 电流 变大
【详解】
[1]R为气敏电阻，其材料一般为半导体，当气敏电阻所处的环境条件发生变化时，气敏电阻的阻值发生变化，从而满足电路需要。
[2]由甲电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流；由乙图可知，当酒精气体浓度增大时，气敏电阻R的阻值变小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大。
[3]此过程中电路电源电压不变，电流变大，根据 P=UI可知电路的总功率变大。
15．（2021·四川内江市·中考真题）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。

【答案】10 40
【详解】
[1]由图可知，电路为串联电路，电压表测R1两端电压，当滑动变阻器滑片P位于最左端时，滑动变阻器阻值为0，此时只有R1与R2串联，电压表的示数为6V，此时电路中的电流为
I=
则电阻R2的阻值为
R2==10Ω
[2]当电压表示数为3V时，电路中电流为
I1=
此时R2两端的电压为
U2=I1R2=0.3A×10Ω=3V
R3两端电压为
U3=U-U1-U2=12V-3V-3V=6V
此时R3的阻值为
R3=20Ω
当电压表示数为1.5V时，电路中电流为
I2=
此时R2两端的电压为
U2′=I2R2=0.15A×10Ω=1.5V
R3两端电压为
U3′=U-U1′-U2′=12V-1.5V-1.5V=9V
此时R3的阻值为
R3′=60Ω
R3接入电路中的阻值变化量为
ΔR3= R3′- R3=60Ω-20Ω=40Ω
16．（2021·四川南充市·中考真题）如图所示，灯泡L1、L2分别标有“”和“”字样（灯丝电阻不变），，电源电压恒定。若S、S1、S2均闭合，L2刚好正常发光，电流表读数为，则电源电压为___________V；若只闭合S，电流表读数为，则___________。

【答案】3 2∶1
【详解】
[1]若S、S1、S2均闭合，灯泡L2和R并联，电流表测量通过R的电流，L2刚好正常发光，灯泡L2两端的电压等于额定电压，电源电压是3V。
[2]若S、S1、S2均闭合，电流表的示数

若只闭合S，灯泡L1和R串联，灯泡L1的电阻

电流表的示数

I1∶I2=0.6A∶0.3A=2∶1
17．（2021·四川南充市·中考真题）将阻值为的均匀导线对折后的阻值为______，将此时的导线两端加电压时，通过导线的电流为______A。
【答案】25 0.18
【详解】
[1]将阻值为的均匀导线对折后，长度变为原来的一半，横截面积变为原来的两倍，故对折后电阻变为原来的四分之一，即25Ω。
[2]将此时的导线两端加电压时，通过导线的电流

18．（2021·浙江金华市·中考真题）按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为“0～0.6A”，电压表量程为“0～15V”。完成下列问题：

（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是______；
（2）若R1=6Ω，为保证电路安全，滑动变阻器允许连入电路的最小阻值为______。
【答案】R1断路 4Ω
【详解】
（1）[1]闭合开关后，电流表无示数，可能电路中出现断路，电压表示数接近电源电压，说明R1断路。
（2）[2]电流表量程为“0～0.6A”，电流表的最大示数是0.6A，电路的总电阻

滑动变阻器允许连入电路的最小阻值
R滑=R-R1=10Ω-6Ω=4Ω
19．（2021·云南中考真题）如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“
