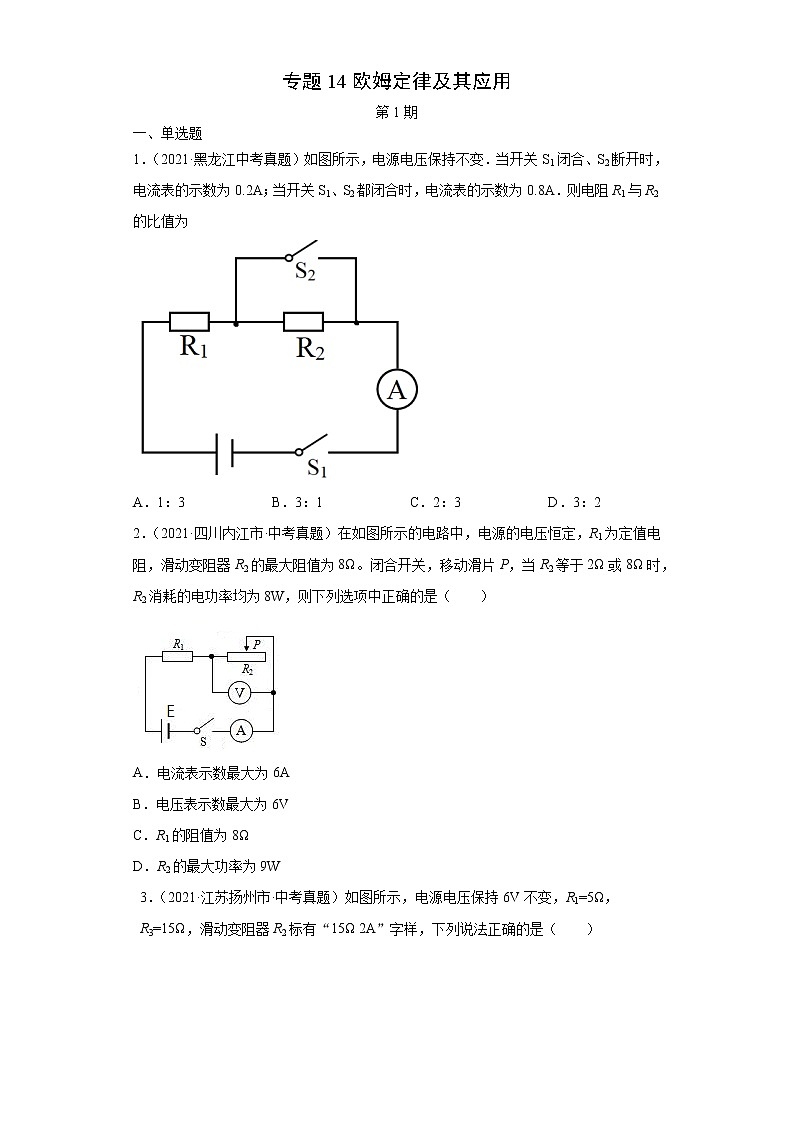

专题14欧姆定律及其应用
第1期
一、单选题
1．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为

A．1：3 B．3：1 C．2：3 D．3：2
2．（2021·四川内江市·中考真题）在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（　　）

A．电流表示数最大为6A
B．电压表示数最大为6V
C．R1的阻值为8Ω
D．R2的最大功率为9W
3．（2021·江苏扬州市·中考真题）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（　　）

A．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D．当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为0
4．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　）

A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
5．（2021·山东泰安市·中考真题）如图所示电路中，电源电压保持不变。只闭合开关，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表示数为，电压表的示数为；只闭合开关，移动滑片至滑动变阻器的中点处时，电压表的示数为，此时电阻的电功率为。下列说法中（ ）

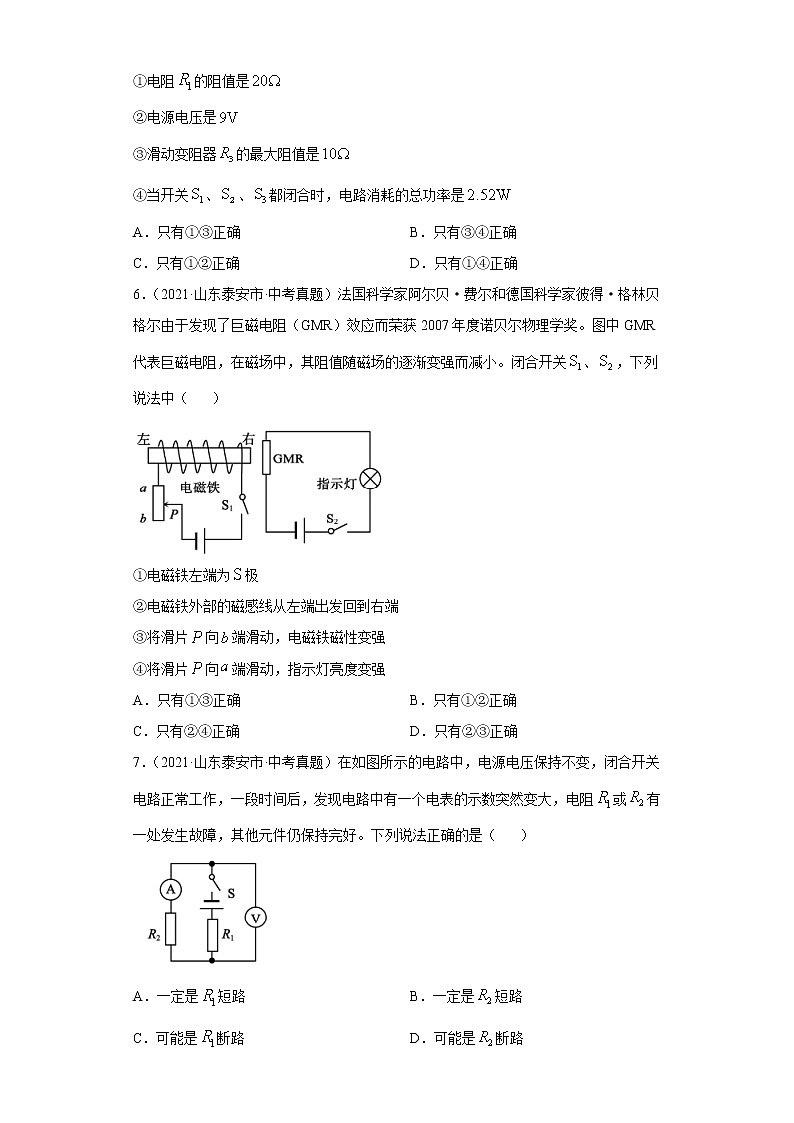

①电阻的阻值是
②电源电压是
③滑动变阻器的最大阻值是
④当开关、、都闭合时，电路消耗的总功率是
A．只有①③正确 B．只有③④正确
C．只有①②正确 D．只有①④正确
6．（2021·山东泰安市·中考真题）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关、，下列说法中（ ）

①电磁铁左端为极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片向端滑动，电磁铁磁性变强
④将滑片向端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确
C．只有②④正确 D．只有②③正确
7．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ）

A．一定是短路 B．一定是短路
C．可能是断路 D．可能是断路
8．（2021·四川泸州市·中考真题）我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与其余不同的是（　　）
A．探究磁场中通电导体受力方向与电流方向的关系
B．探究通过导体中电流大小与其电阻大小的关系
C．探究导体电阻的大小与导体长度的关系
D．探究串联电路的等效电阻与各串联电阻间的关系
9．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）

A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
10．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是

A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
二、双选题
11．（2021·四川成都市·中考真题）如图所示电路，电源电压，电流表量程（0~3A），电压表量程（0~15V），定值电阻，，为滑动变阻器。在确保电路安全情况下：当断开，、闭合，滑片位于a端时，电流表的示数为，电路总功率为P1；当断开，、闭合，滑片位于b端时，电流表的示数为，电压表的示数为；当、断开，闭合时，电流表的示数为；当开关都闭合，滑片位于a端时，电流表的示数为，电路总功率为P2。已知，下列结果正确的是（　　）

A．的最大阻值为或 B．
C． D．
三、多选题
12．（2021·四川南充市·中考真题）如图所示，电源电压恒为，电流表量程为“”，电压表量程“”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“”、“”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（　　）

A．电流表的示数变化范围是
B．电压表的示数变化范围是
C．滑动变阻器连入电路的阻值变化范围是
D．滑动变阻器的最大电功率
13．（2021·黑龙江中考真题）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么
A．两灯泡的规格一定相同
B．这两个灯泡的亮度可能不同
C．这两个灯泡一定串联
D．这两个灯泡可能并联
四、填空题
14．（2021·江苏扬州市·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。

15．（2021·四川内江市·中考真题）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。

16．（2021·四川南充市·中考真题）如图所示，灯泡L1、L2分别标有“”和“”字样（灯丝电阻不变），，电源电压恒定。若S、S1、S2均闭合，L2刚好正常发光，电流表读数为，则电源电压为___________V；若只闭合S，电流表读数为，则___________。

17．（2021·四川南充市·中考真题）将阻值为的均匀导线对折后的阻值为______，将此时的导线两端加电压时，通过导线的电流为______A。
18．（2021·浙江金华市·中考真题）按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为“0～0.6A”，电压表量程为“0～15V”。完成下列问题：

（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是______；
（2）若R1=6Ω，为保证电路安全，滑动变阻器允许连入电路的最小阻值为______。
19．（2021·云南中考真题）如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“
