2021年中考物理真题分项汇编（全国通用）专题13电路、电流、电压、电阻（第1期）（原卷版）

展开

这是一份2021年中考物理真题分项汇编（全国通用）专题13电路、电流、电压、电阻（第1期）（原卷版），共12页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

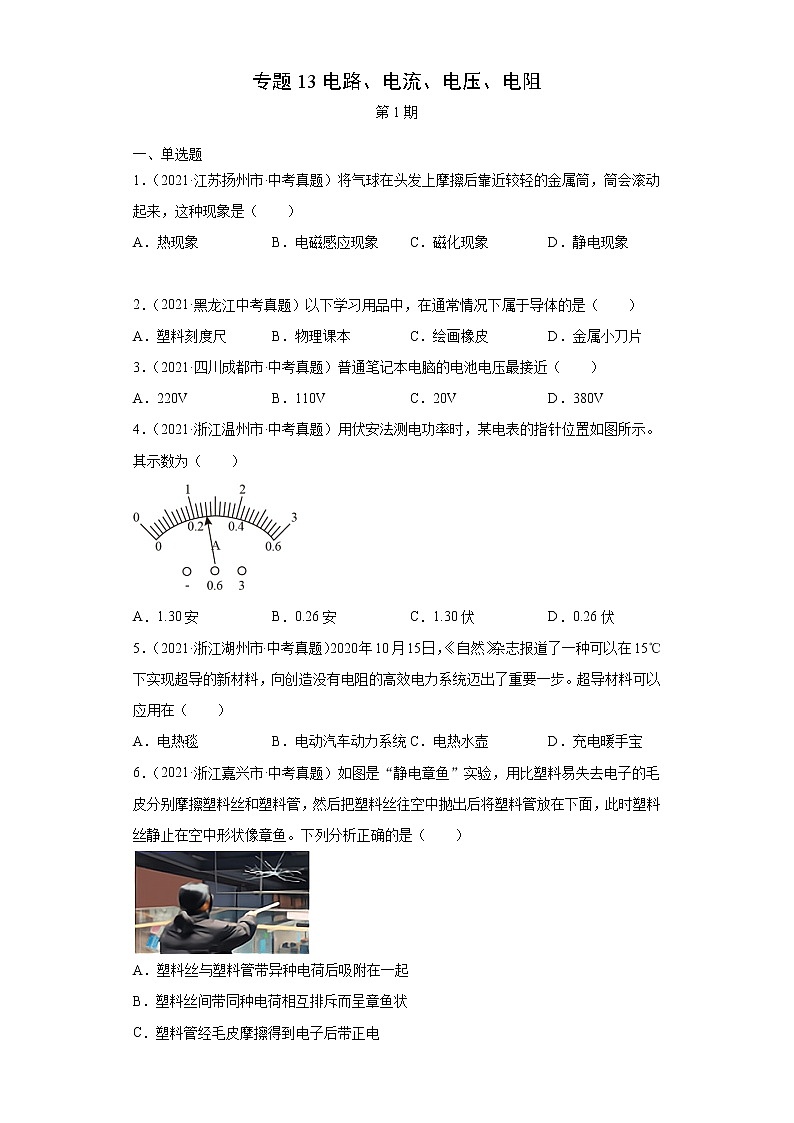

专题13电路、电流、电压、电阻

第1期

一、单选题

1．（2021·江苏扬州市·中考真题）将气球在头发上摩擦后靠近较轻的金属筒，筒会滚动起来，这种现象是（　　）

A．热现象 B．电磁感应现象 C．磁化现象 D．静电现象

2．（2021·黑龙江中考真题）以下学习用品中，在通常情况下属于导体的是（　　）

A．塑料刻度尺 B．物理课本 C．绘画橡皮 D．金属小刀片

3．（2021·四川成都市·中考真题）普通笔记本电脑的电池电压最接近（　　）

A．220V B．110V C．20V D．380V

4．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）

A．1.30安 B．0.26安 C．1.30伏 D．0.26伏

5．（2021·浙江湖州市·中考真题）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（　　）

A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝

6．（2021·浙江嘉兴市·中考真题）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（　　）

A．塑料丝与塑料管带异种电荷后吸附在一起

B．塑料丝间带同种电荷相互排斥而呈章鱼状

C．塑料管经毛皮摩擦得到电子后带正电

D．塑料管得到的电子数等于毛皮两次失去的电子总数

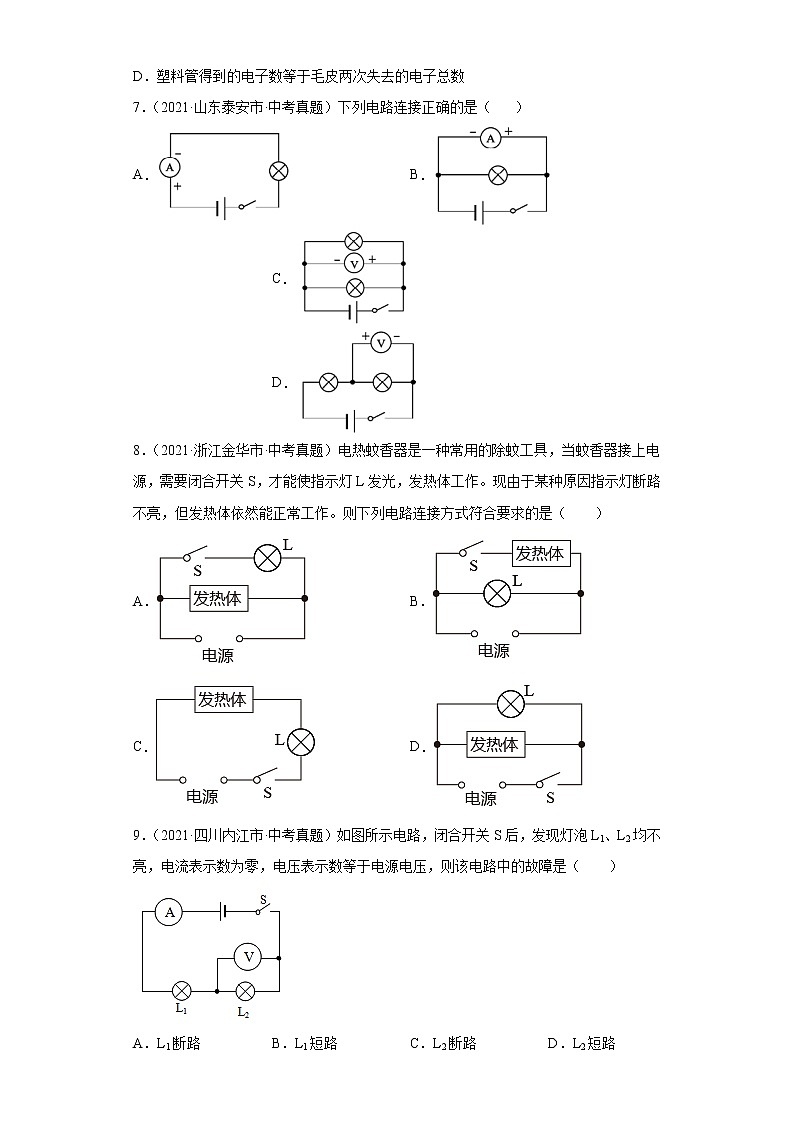

7．（2021·山东泰安市·中考真题）下列电路连接正确的是（）

A． B． C． D．

8．（2021·浙江金华市·中考真题）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）

A． B．

C． D．

9．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）

A．L1断路 B．L1短路 C．L2断路 D．L2短路

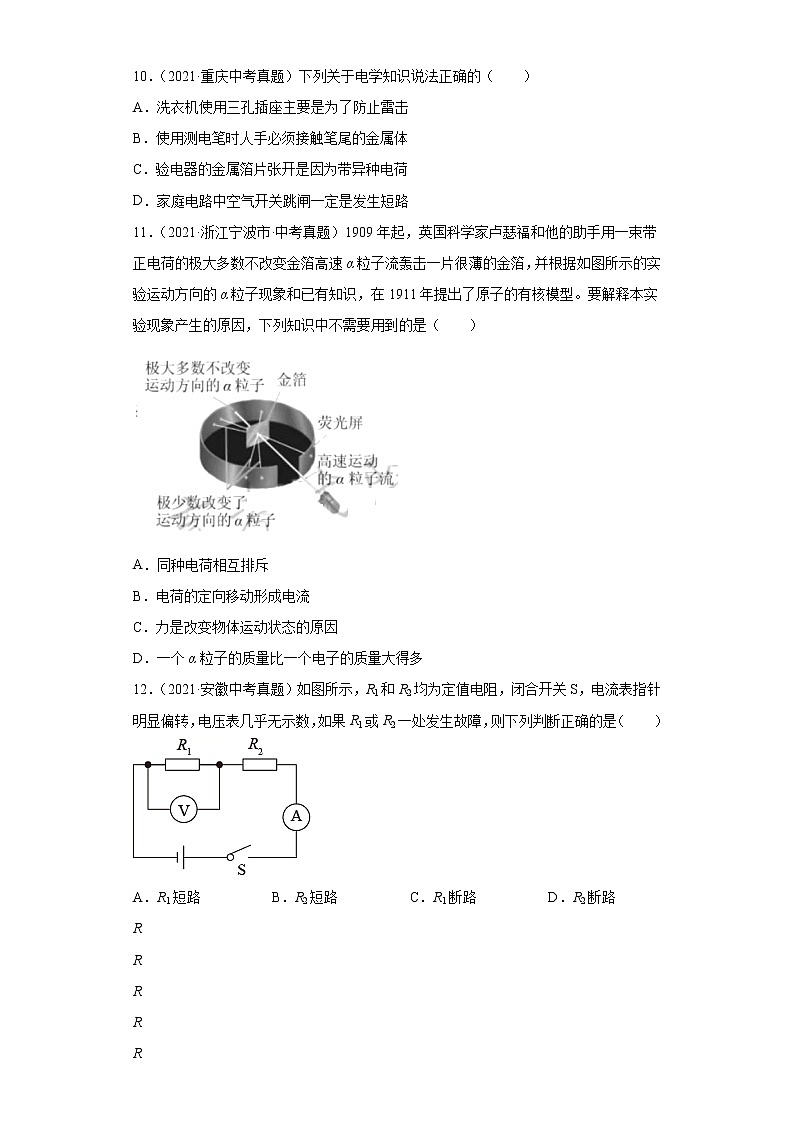

10．（2021·重庆中考真题）下列关于电学知识说法正确的（　　）

A．洗衣机使用三孔插座主要是为了防止雷击

B．使用测电笔时人手必须接触笔尾的金属体

C．验电器的金属箔片张开是因为带异种电荷

D．家庭电路中空气开关跳闸一定是发生短路

11．（2021·浙江宁波市·中考真题）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极大多数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的α粒子现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是（　　）

A．同种电荷相互排斥

B．电荷的定向移动形成电流

C．力是改变物体运动状态的原因

D．一个α粒子的质量比一个电子的质量大得多

12．（2021·安徽中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）

A．R1短路 B．R2短路 C．R1断路 D．R2断路

13．（2021·浙江丽水市·中考真题）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能述现象的是（　　）

A． B．

C． D．

14．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）

A． B．

C． D．

15．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（　　）

A． B．

C． D．

16．（2021·贵州中考真题）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）

A． B．

C． D．

17．（2021·湖南怀化市·中考真题）如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（　　）

A．摩擦的方法创造了电荷使两气球带了电

B．摩擦的方法使气球分子发生转移而带电

C．两气球因带了异种电荷而互相排斥

D．这种相互排斥现象与验电器的两片金属箔张开时原理相同

18．（2021·湖南衡阳市·中考真题）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是

A． B． C． D．

19．（2021·浙江宁波市·中考真题）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（　　）

A． B．

C． D．

20．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）

测试点	a、b	b、c	c、d
电压表示数	有示数	有示数	无示数

A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路

21．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是

A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路

二、多选题

22．（2021·黑龙江中考真题）两个灯泡接在同一电路中，用电流表测得通过它们的电流相等，那么

A．两灯泡的规格一定相同

B．这两个灯泡的亮度可能不同

C．这两个灯泡一定串联

D．这两个灯泡可能并联

三、填空题

23．（2021·安徽中考真题）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电子后成为带______（选填“平或负”）电的粒子。

24．（2021·黑龙江中考真题）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。

25．（2021·四川内江市·中考真题）导体电阻的大小不仅跟材料和温度有关，还与其___________和___________有关。

26．（2021·重庆中考真题）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相对加油机是___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上了大量的电荷，加油时有燃烧的危险，所以机体上装有尖端放电器。

27．（2021·云南中考真题）如图甲所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔片张开，则金属箔片和橡胶棒带__________（选填“同种”或“异种”）电荷。如图乙所示，根据图中的电流方向，可以判断通电螺线管左端的磁极是__________极。

28．（2021·云南昆明市·中考真题）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻越大，量程越大，这里的电阻起到了______作用。
