初中物理北师大版八年级下册第六章 常见的光学仪器综合与测试单元测试习题

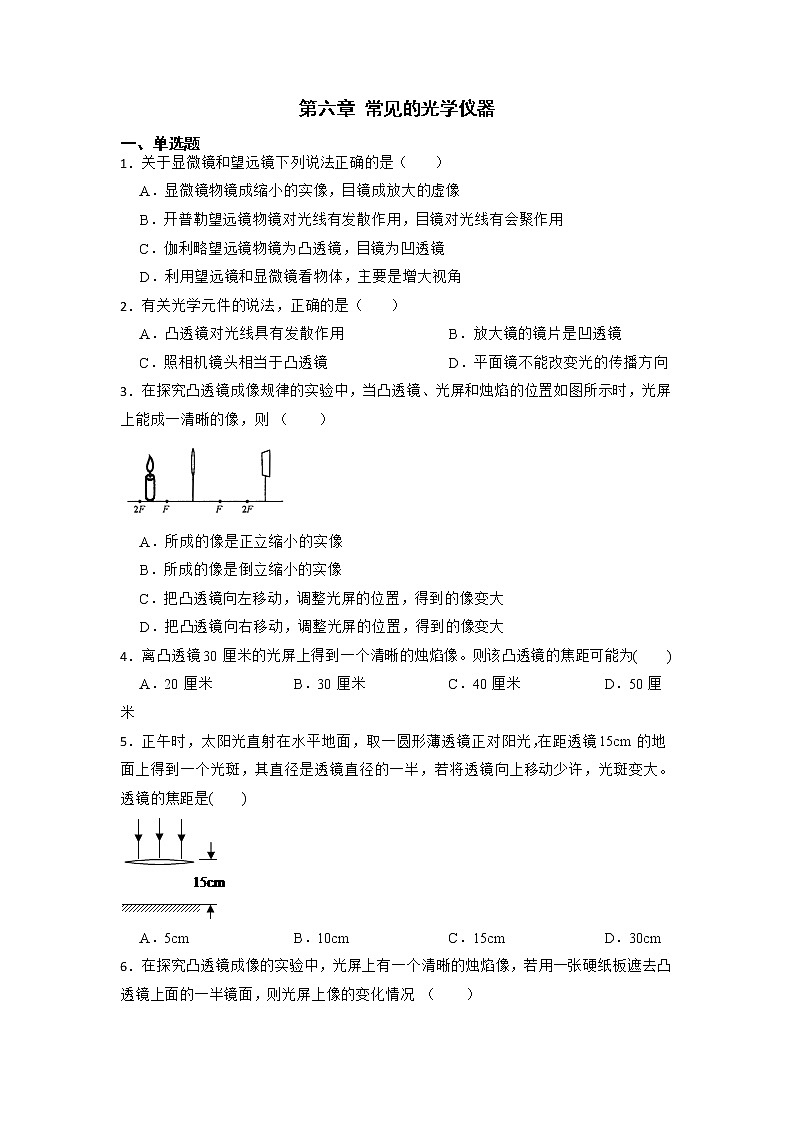

第六章 常见的光学仪器

一、单选题

1．关于显微镜和望远镜下列说法正确的是（　　）

A．显微镜物镜成缩小的实像，目镜成放大的虚像

B．开普勒望远镜物镜对光线有发散作用，目镜对光线有会聚作用

C．伽利略望远镜物镜为凸透镜，目镜为凹透镜

D．利用望远镜和显微镜看物体，主要是增大视角

2．有关光学元件的说法，正确的是（　　）

A．凸透镜对光线具有发散作用 B．放大镜的镜片是凹透镜

C．照相机镜头相当于凸透镜 D．平面镜不能改变光的传播方向

3．在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则 （　　）


A．所成的像是正立缩小的实像

B．所成的像是倒立缩小的实像

C．把凸透镜向左移动，调整光屏的位置，得到的像变大

D．把凸透镜向右移动，调整光屏的位置，得到的像变大

4．离凸透镜30厘米的光屏上得到一个清晰的烛焰像。则该凸透镜的焦距可能为(　　)

A．20厘米 B．30厘米 C．40厘米 D．50厘米

5．正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变大。透镜的焦距是(　　)


A．5cm B．10cm C．15cm D．30cm

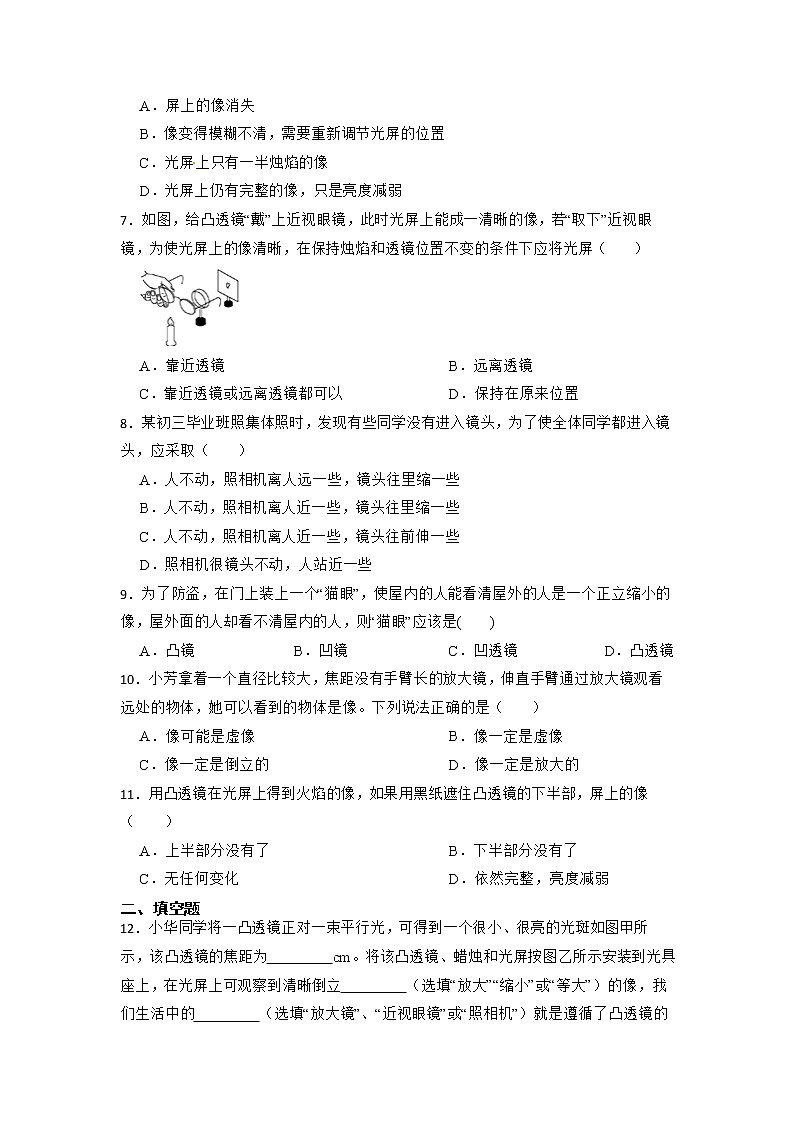

6．在探究凸透镜成像的实验中，光屏上有一个清晰的烛焰像，若用一张硬纸板遮去凸透镜上面的一半镜面，则光屏上像的变化情况 （　　）

A．屏上的像消失

B．像变得模糊不清，需要重新调节光屏的位置

C．光屏上只有一半烛焰的像

D．光屏上仍有完整的像，只是亮度减弱

7．如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（　　）

A．靠近透镜 B．远离透镜

C．靠近透镜或远离透镜都可以 D．保持在原来位置

8．某初三毕业班照集体照时，发现有些同学没有进入镜头，为了使全体同学都进入镜头，应采取（　　）

A．人不动，照相机离人远一些，镜头往里缩一些

B．人不动，照相机离人近一些，镜头往里缩一些

C．人不动，照相机离人近一些，镜头往前伸一些

D．照相机很镜头不动，人站近一些

9．为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是(　　)

A．凸镜 B．凹镜 C．凹透镜 D．凸透镜

10．小芳拿着一个直径比较大，焦距没有手臂长的放大镜，伸直手臂通过放大镜观看远处的物体，她可以看到的物体是像。下列说法正确的是（　　）

A．像可能是虚像 B．像一定是虚像

C．像一定是倒立的 D．像一定是放大的

11．用凸透镜在光屏上得到火焰的像，如果用黑纸遮住凸透镜的下半部，屏上的像（　　）

A．上半部分没有了 B．下半部分没有了

C．无任何变化 D．依然完整，亮度减弱

二、填空题

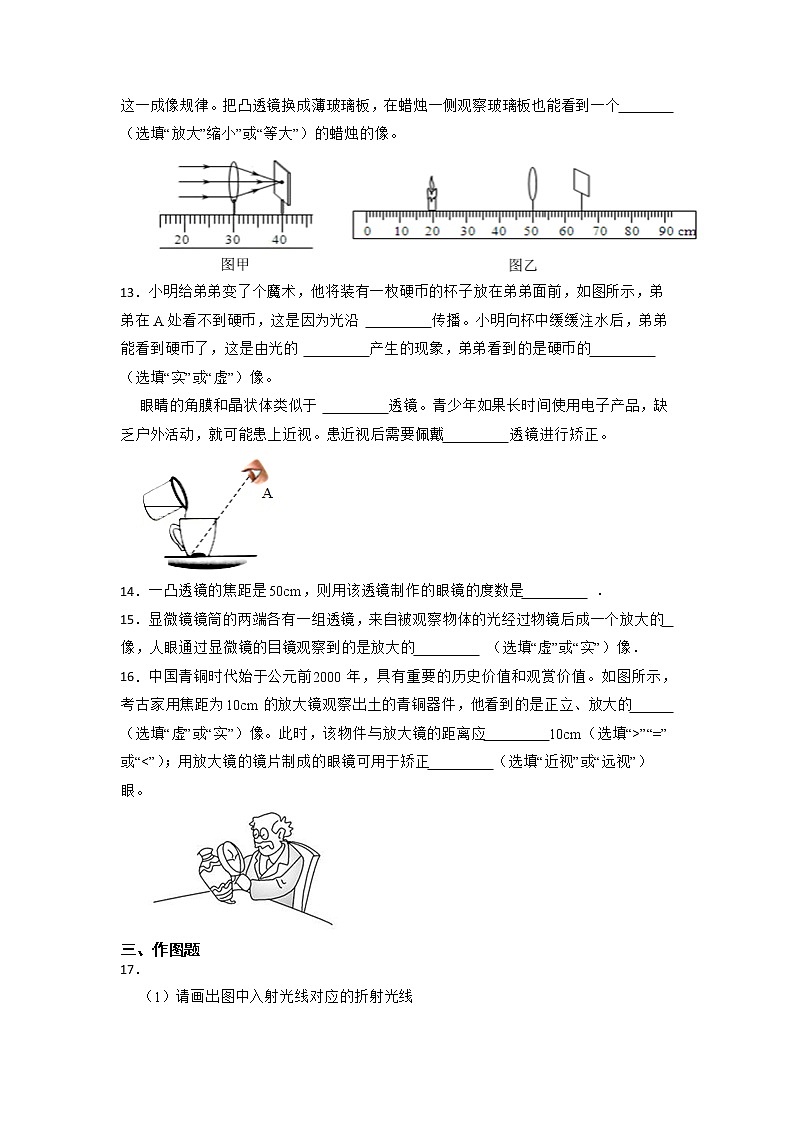

12．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为　     　cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立　     　（选填“放大”“缩小”或“等大”）的像，我们生活中的　     　（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个　     　（选填“放大”缩小”或“等大”）的蜡烛的像。

13．小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 　     　传播。小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 　     　产生的现象，弟弟看到的是硬币的　     　（选填“实”或“虚”）像。

眼睛的角膜和晶状体类似于 　     　透镜。青少年如果长时间使用电子产品，缺乏户外活动，就可能患上近视。患近视后需要佩戴　     　透镜进行矫正。

14．一凸透镜的焦距是50cm，则用该透镜制作的眼镜的度数是　     　 ．

15．显微镜镜筒的两端各有一组透镜，来自被观察物体的光经过物镜后成一个放大的　     　 像，人眼通过显微镜的目镜观察到的是放大的　     　 （选填“虚”或“实”）像．

16．中国青铜时代始于公元前2000年，具有重要的历史价值和观赏价值。如图所示，考古家用焦距为10cm的放大镜观察出土的青铜器件，他看到的是正立、放大的　     　（选填“虚”或“实”）像。此时，该物件与放大镜的距离应　     　10cm（选填“>”“=”或“<”）；用放大镜的镜片制成的眼镜可用于矫正　     　（选填“近视”或“远视”）眼。

三、作图题

17．

（1）请画出图中入射光线对应的折射光线

（2）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S.(要求留下作图痕迹)

18．图中描述的是远视眼的成像情况，请在方框内画出可以矫正视力的透镜．

四、实验探究题

19．小东同学用如图所示的实验器材做“探究凸透镜成像规律”的实验：

（1）实验开始时，小东在如图所示位置放置好了点燃的蜡烛、凸透镜、光屏，并调整蜡烛的焰心、透镜的光心和光屏的中心在　         　；

（2）小东观察到蜡烛在如图所示的位置时，可以在光屏上观察到清晰的等大、倒立的实像。由此他判断出实验所用透镜的焦距为　     　cm；

（3）小东把点燃的蜡烛向左移到光具座的10cm刻度线处，他又向　     　（选填“左”或“右”）移动光屏到适当的位置，再次在光屏上观察到了一个清晰的像；

（4）接下来，小东保持蜡烛位置不动，将光屏移回到图中所示位置。他在蜡烛与凸透镜之间适当位置放置了一个　     　（选填“凸透镜”或“凹透镜”），同样在光屏上观察到了一个清晰、倒立的像。

20．在探究“凸透镜成像规律”的实验中。

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=　     　  cm。

（2）如图乙，光屏上呈现清晰的像，此像的性质是倒立的、　     　（选填“缩小、”“放大”或“等大”）的实像。　     　   （选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律工作的。

（3）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是　     　眼镜（选填“近视”或“远视”）。

答案解析部分

1．【答案】D

2．【答案】C

3．【答案】C

4．【答案】A

5．【答案】B

6．【答案】D

7．【答案】A

8．【答案】A

9．【答案】C

10．【答案】C

11．【答案】D

12．【答案】10.0；缩小；照相机；等大

13．【答案】直线；折射；虚；凸；凹

14．【答案】200度

15．【答案】实；虚

16．【答案】虚；<；远视

17．【答案】（1）解：如图所示：

（2）解：如图所示：

18．【答案】解：由图可知，该眼睛将近处物体的像成在视网膜的后面，属于远视眼，应佩戴凸透镜进行矫正，如下图所示。

19．【答案】（1）同一高度

（2）15

（3）左

（4）凹透镜

20．【答案】（1）10.0

（2）放大；投影仪

（3）远视
