初中物理北师大版九年级全册第十三章 电功和电功率综合与测试单元测试综合训练题

这是一份初中物理北师大版九年级全册第十三章 电功和电功率综合与测试单元测试综合训练题，共9页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

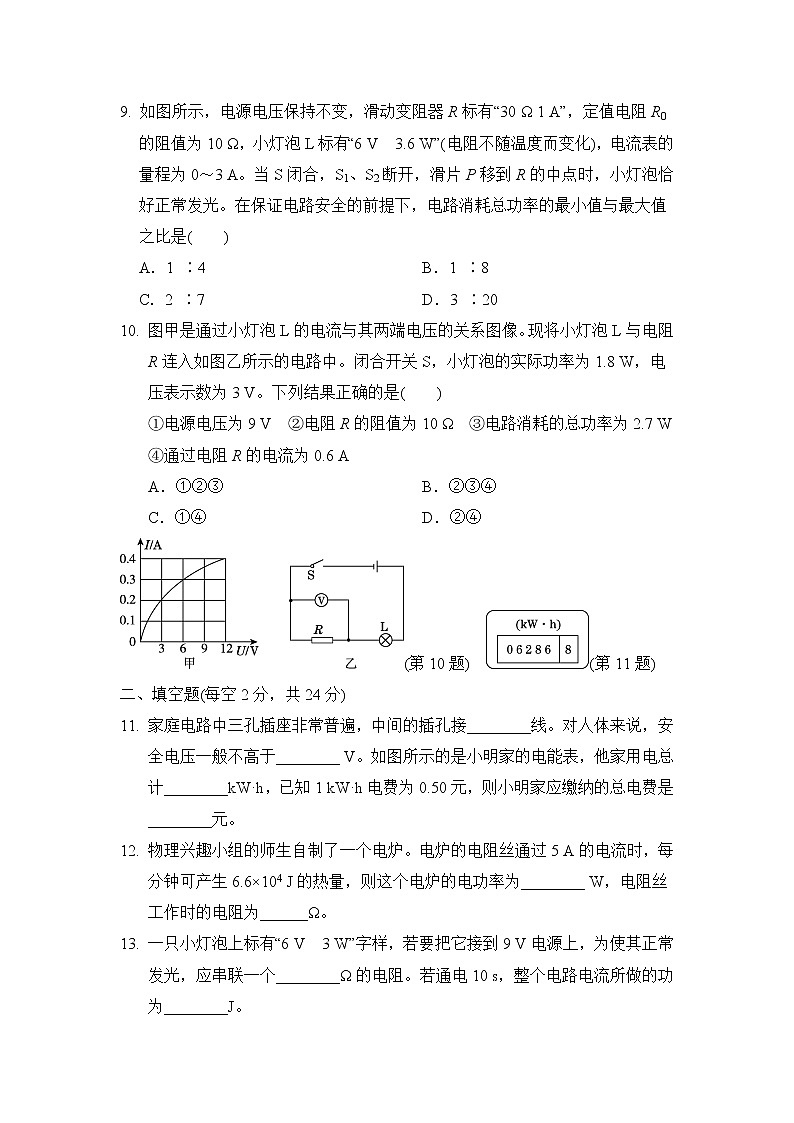

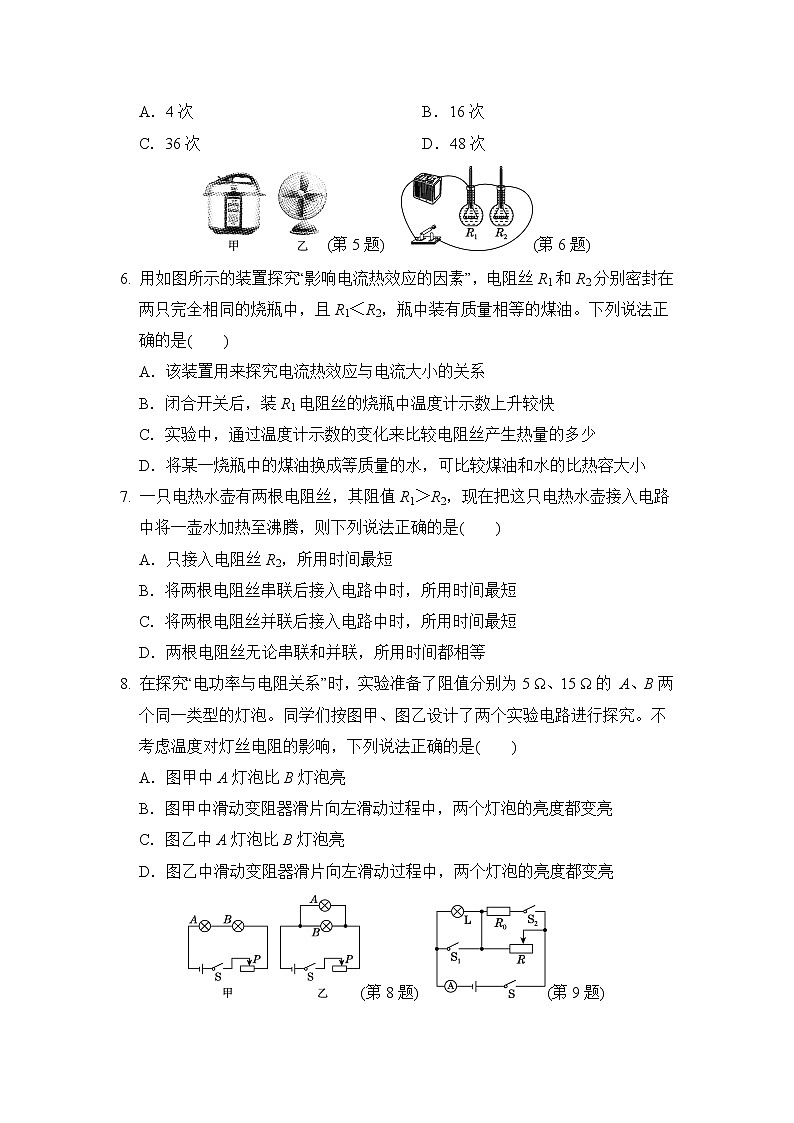

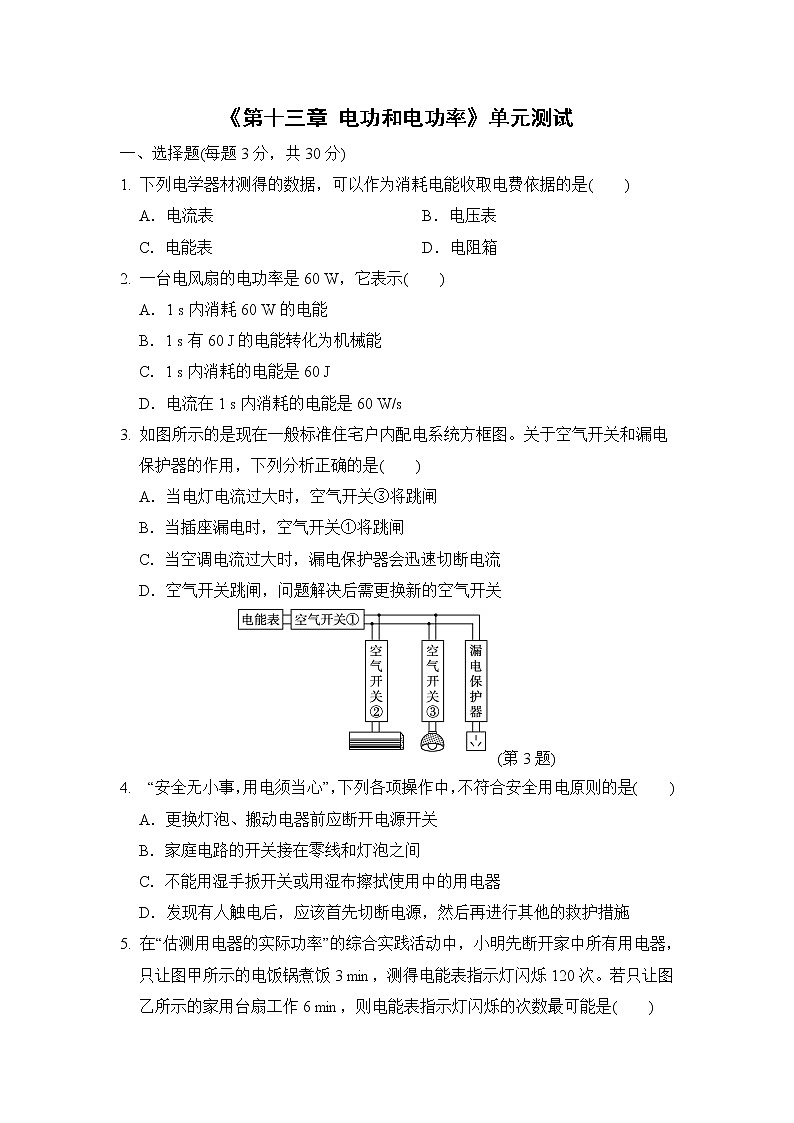

《第十三章 电功和电功率》单元测试一、选择题(每题3分，共30分)1. 下列电学器材测得的数据，可以作为消耗电能收取电费依据的是(　　)A．电流表　    B．电压表  C．电能表　    D．电阻箱2. 一台电风扇的电功率是60 W，它表示(　　)A．1 s内消耗60 W的电能B．1 s有60 J的电能转化为机械能C．1 s内消耗的电能是60 JD．电流在1 s内消耗的电能是60 W/s3. 如图所示的是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是(　　)A．当电灯电流过大时，空气开关③将跳闸B．当插座漏电时，空气开关①将跳闸C．当空调电流过大时，漏电保护器会迅速切断电流D．空气开关跳闸，问题解决后需更换新的空气开关(第3题)4.  “安全无小事，用电须当心”，下列各项操作中，不符合安全用电原则的是(　　)A．更换灯泡、搬动电器前应断开电源开关B．家庭电路的开关接在零线和灯泡之间C．不能用湿手扳开关或用湿布擦拭使用中的用电器D．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施5. 在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3 min，测得电能表指示灯闪烁120次。若只让图乙所示的家用台扇工作6 min，则电能表指示灯闪烁的次数最可能是(　　)A．4次　　    B．16次　   C．36次　    D．48次(第5题)　(第6题)6. 用如图所示的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是(　　)A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小7. 一只电热水壶有两根电阻丝，其阻值R1＞R2，现在把这只电热水壶接入电路中将一壶水加热至沸腾，则下列说法正确的是(　　)A．只接入电阻丝R2，所用时间最短B．将两根电阻丝串联后接入电路中时，所用时间最短C．将两根电阻丝并联后接入电路中时，所用时间最短D．两根电阻丝无论串联和并联，所用时间都相等8. 在探究“电功率与电阻关系”时，实验准备了阻值分别为5 Ω、15 Ω的 A、B两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下列说法正确的是(　　)A．图甲中A灯泡比B灯泡亮B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮C．图乙中A灯泡比B灯泡亮D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮(第8题)　(第9题)9. 如图所示，电源电压保持不变，滑动变阻器R标有“30 Ω 1 A”，定值电阻R0的阻值为10 Ω，小灯泡L标有“6 V　3.6 W”(电阻不随温度而变化)，电流表的量程为0～3 A。当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是(　　)A．1 ∶4　　   B．1 ∶8  C．2 ∶7　　   D．3 ∶2010. 图甲是通过小灯泡L的电流与其两端电压的关系图像。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8 W，电压表示数为3 V。下列结果正确的是(　　)①电源电压为9 V　②电阻R的阻值为10 Ω　③电路消耗的总功率为2.7 W　④通过电阻R的电流为0.6 AA．①②③   B．②③④  C．①④   D．②④(第10题)　(第11题)二、填空题(每空2分，共24分)11. 家庭电路中三孔插座非常普遍，中间的插孔接________线。对人体来说，安全电压一般不高于________ V。如图所示的是小明家的电能表，他家用电总计________kW·h，已知1 kW·h电费为0.50元，则小明家应缴纳的总电费是________元。12. 物理兴趣小组的师生自制了一个电炉。电炉的电阻丝通过5 A的电流时，每分钟可产生6.6×104 J的热量，则这个电炉的电功率为________ W，电阻丝工作时的电阻为______Ω。13. 一只小灯泡上标有“6 V　3 W”字样，若要把它接到9 V电源上，为使其正常发光，应串联一个________Ω的电阻。若通电10 s，整个电路电流所做的功为________J。14. 两个电路元件甲和乙的电流与电压的关系如图所示。若将元件甲、乙并联后接在电压为2 V的电源两端，元件甲和乙消耗的总功率为________W ；若将它们串联后接在电压为3 V的电源两端，元件甲和乙消耗的总功率为________W 。(第14题)　　(第15题)15. 已知甲、乙两个用电器的额定电压都是6 V，某实验小组通过实验画出两个用电器的I－U图像，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过________V；若把它们并联在电路中，10 s内电路消耗的最大电能是________J。三、作图题(共4分)16. 如图所示的为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。(第16题)四、实验探究题(第17题14分，第18题14分，共28分)17. 如图甲所示的是“测量小灯泡的电功率”的实验，小灯泡的额定电压为2.5 V。(第17题)(1)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片向左滑动时，滑动变阻器接入电路的阻值变大。(2)闭合开关后，灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度不变，其原因可能是将滑动变阻器的________(填“A、B”或“C、D”)接线柱接入了电路。(3)某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应向________(填“C”或“D”)端滑动，直到电压表的示数为________V。(4)实验测量的数据如表所示，则小灯泡的额定功率为________W。灯泡的亮度跟实际电功率的关系：灯泡的亮度是由灯泡的________决定的，功率越大灯泡越________。数据序号1234发光情况较暗较亮明亮特亮电压/V1.32.12.53.0电流/A0.210.260.280.31电功率/W0.270.55 0.9318. 如图所示，两个完全相同的密闭容器中各装一电热丝，R1＝5 Ω，R2＝10 Ω。小明将它们与滑动变阻器串联组成电路，探究“电流产生的热量跟哪些因素有关”。通电后，两容器内的空气被加热后膨胀，使U形管的液面发生变化。(第18题)(1)根据小明的设计，通电后，观察____________________可比较电热丝产生热量的多少。(2)此电路可探究电流产生的热量与________、________的关系；小华用另一套相同的装置进行实验，发现右边U形管液面没有发生明显变化，其原因可能是________。(3)电路接通后，通过R1的电流________(填“大于”“等于”或“小于”)R2的电流，通电一段时间后的现象如图所示，可得出的结论是________________________________________。(4)请根据以上实验结论简要解释“电炉工作时，电炉丝发红而与电炉丝相连的导线却不怎么发热”：_____________________________________________________________________________________________________________________________________________________________________________________。五、计算题(共14分)19. 如图所示的是某型号电热加湿器的原理图，如表为其部分技术参数。R1、R2为发热电阻，且R1＝R2，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换。(低挡为小功率加热，高挡为大功率加热)(1)电阻R1的阻值。(2)据电热加湿器的原理图计算加湿器处于低挡位置时的发热功率。(3)如图2所示的是某次使用加湿器工作30 min的图像，请计算加湿器消耗的总电能。(第19题)额定电压220 V高挡发热功率484 W水箱容积3 L适用面积20～40 m2
答案一、1. C　2. C　3. A　4.  B　5. B　6. C　7. C　8. C  9. D　10. A二、11. 地；36；6 286.8；3 143.4 12. 1 100；4413. 6；4514. 1.2；0.615. 8；9016. 解：如图所示。(第16题)四、17. 解：(1)如图所示。　(2)C、D　(3)D；2.5(4)0.7；实际功率；亮(第17题)18.  (1)U形管液面的高度差(2)电阻；通电时间；装置漏气(3)等于；在电流和通电时间相同时，电阻越大，产生的热量越多(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热19. 解：由图1知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡。(1)由图2知，高挡功率：P高＝484 W，由P＝可得R1的阻值：R1＝＝＝100 Ω；(2)由题知，R2＝R1，低挡发热功率：P低＝＝＝＝242 W；(3)由图2知，工作30 min，其中高挡10 min，低挡20 min，所以加湿器消耗的总电能：W＝W高＋W低＝P高t高＋P低t低＝484 W×10×60 s＋242 W×20×60 s＝5.808×105 J。
