北师大版九年级全册第十四章 电磁现象综合与测试单元测试当堂检测题

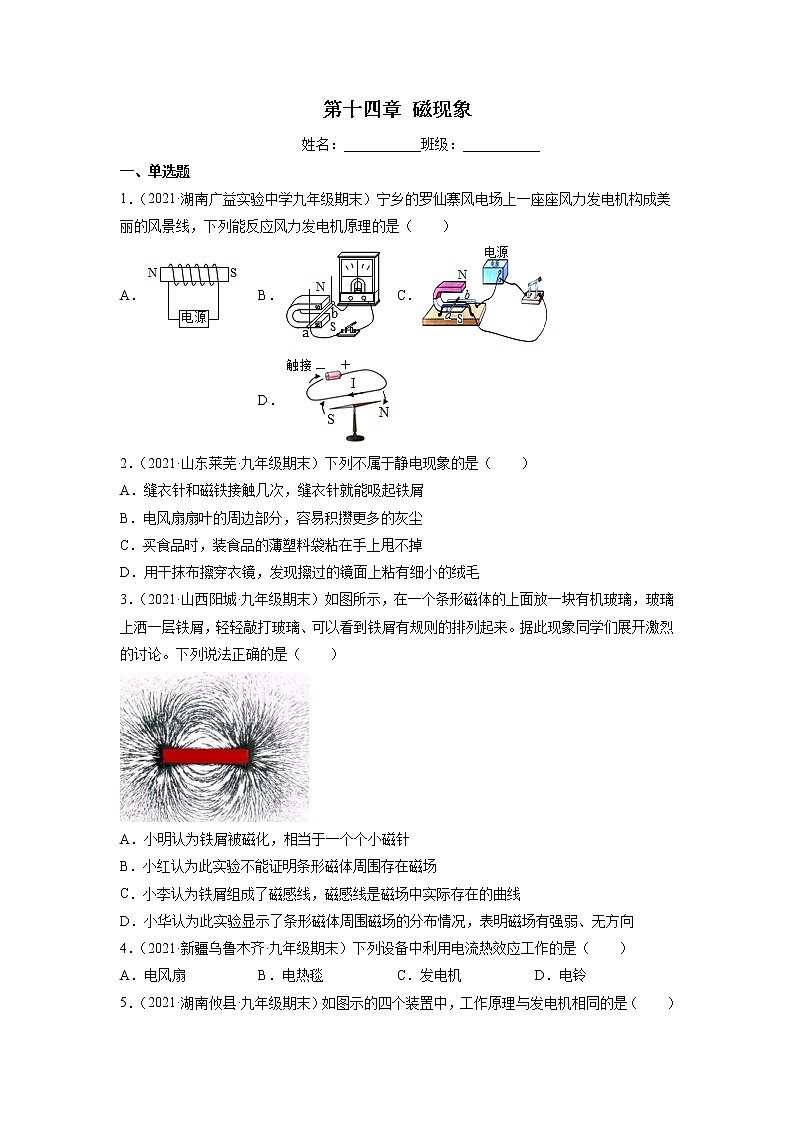

第十四章   磁现象

姓名：___________班级：___________

一、单选题

1．（2021·湖南广益实验中学九年级期末）宁乡的罗仙寨风电场上一座座风力发电机构成美丽的风景线，下列能反应风力发电机原理的是（　　）

A． B． C． D．

2．（2021·山东莱芜·九年级期末）下列不属于静电现象的是（　　）

A．缝衣针和磁铁接触几次，缝衣针就能吸起铁屑

B．电风扇扇叶的周边部分，容易积攒更多的灰尘

C．买食品时，装食品的薄塑料袋粘在手上甩不掉

D．用干抹布擦穿衣镜，发现擦过的镜面上粘有细小的绒毛

3．（2021·山西阳城·九年级期末）如图所示，在一个条形磁体的上面放一块有机玻璃，玻璃上洒一层铁屑，轻轻敲打玻璃、可以看到铁屑有规则的排列起来。据此现象同学们展开激烈的讨论。下列说法正确的是（　　）

A．小明认为铁屑被磁化，相当于一个个小磁针

B．小红认为此实验不能证明条形磁体周围存在磁场

C．小李认为铁屑组成了磁感线，磁感线是磁场中实际存在的曲线

D．小华认为此实验显示了条形磁体周围磁场的分布情况，表明磁场有强弱、无方向

4．（2021·新疆乌鲁木齐·九年级期末）下列设备中利用电流热效应工作的是（　　）

A．电风扇 B．电热毯 C．发电机 D．电铃

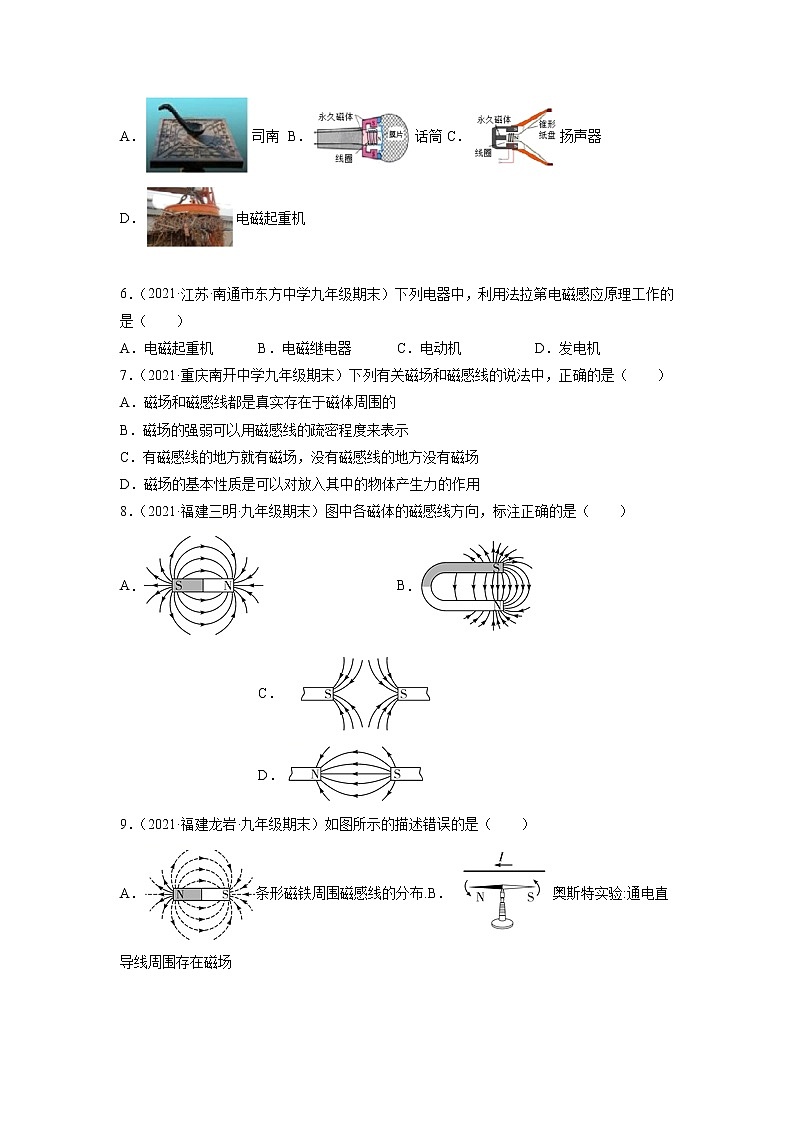

5．（2021·湖南攸县·九年级期末）如图示的四个装置中，工作原理与发电机相同的是（　　）

A．司南 B．话筒C．扬声器D．电磁起重机

6．（2021·江苏·南通市东方中学九年级期末）下列电器中，利用法拉第电磁感应原理工作的是（　　）

A．电磁起重机 B．电磁继电器 C．电动机 D．发电机

7．（2021·重庆南开中学九年级期末）下列有关磁场和磁感线的说法中，正确的是（　　）

A．磁场和磁感线都是真实存在于磁体周围的

B．磁场的强弱可以用磁感线的疏密程度来表示

C．有磁感线的地方就有磁场，没有磁感线的地方没有磁场

D．磁场的基本性质是可以对放入其中的物体产生力的作用

8．（2021·福建三明·九年级期末）图中各磁体的磁感线方向，标注正确的是（　　）

A． B． C． D．

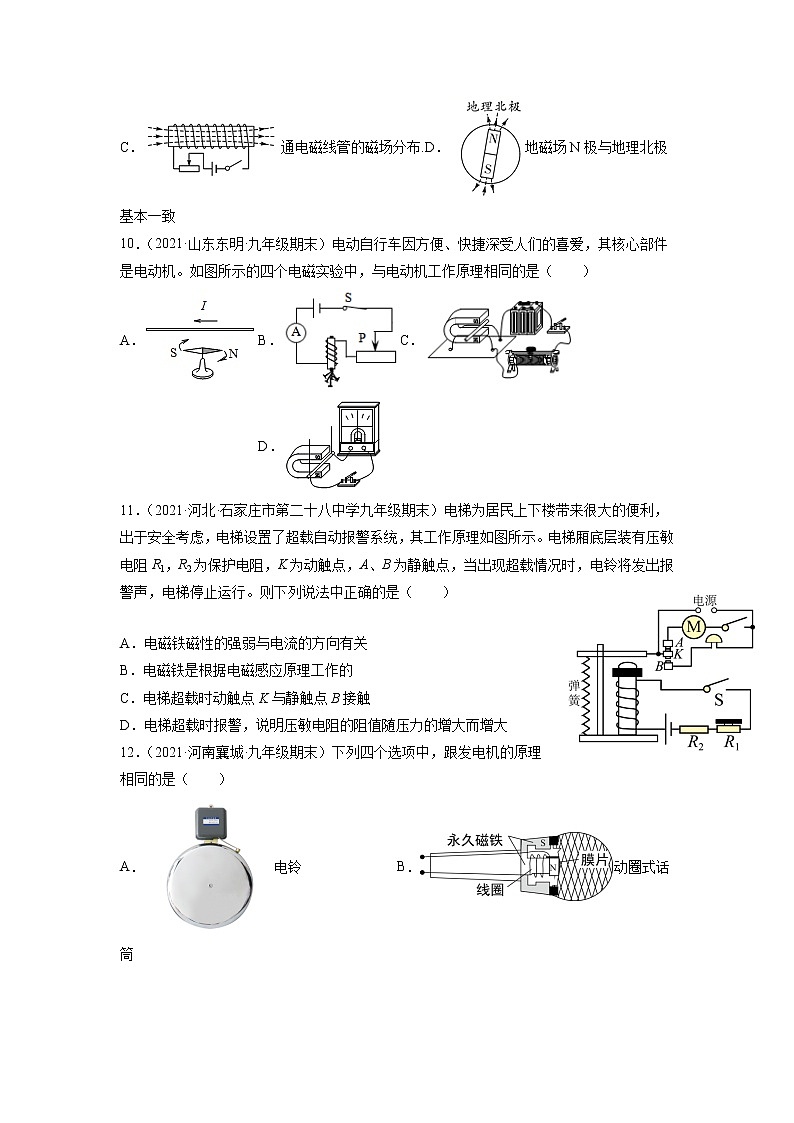

9．（2021·福建龙岩·九年级期末）如图所示的描述错误的是（　　）

A．条形磁铁周围磁感线的分布.B．奥斯特实验:通电直导线周围存在磁场

C．通电磁线管的磁场分布.D．地磁场N极与地理北极基本一致

10．（2021·山东东明·九年级期末）电动自行车因方便、快捷深受人们的喜爱，其核心部件是电动机。如图所示的四个电磁实验中，与电动机工作原理相同的是（　　）

A． B．C． D．

11．（2021·河北·石家庄市第二十八中学九年级期末）电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。则下列说法中正确的是（　　）

A．电磁铁磁性的强弱与电流的方向有关

B．电磁铁是根据电磁感应原理工作的

C．电梯超载时动触点K与静触点B接触

D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而增大

12．（2021·河南襄城·九年级期末）下列四个选项中，跟发电机的原理相同的是（　　）

A．电铃 B．动圈式话筒

C．动圈式扬声器 D．电磁起重机

13．（2021·江西九江·九年级期末）如图所示，通电螺线管附近放一小磁针，黑色一端表示小磁针N极。静止后小磁针指向正确的是（　　）

A． B．

C． D．

14．（2021·福建三明·九年级期末）图是兴趣小组同学设计的运动音乐踏板装置，踩下或松开踏板，两音乐灯交替工作。下列描述正确的是（　　）

A．踏板与电磁铁是并联的 B．踩下踏板时绿灯亮、红灯灭

C．松开踏板时，动触点与b接触 D．增大R的阻值，可增大电磁铁对衔铁的吸引力

15．（2021·四川船山·九年级期末）如图所示是一个利用电磁继电器的温度自动控制装置，当温度达到92℃时，下列说法正确的是（　　）

A．只有灯亮 B．只有铃响 C．灯亮，铃也响 D．灯不亮，铃也不响

二、填空题

16．（2021·江西章贡·九年级期末）科学家在物理学领域里的每次重大发现，都有力地推动了人类文明的进程，比如：___________改良了蒸汽机，有力推动了工业的发展；___________发现电磁感应现象，进一步揭示了电与磁的联系。

17．（2021·江苏广陵·九年级期末）1831年，物理学家法拉第发现：___________电路的一部分导体在磁场中做___________运动时，电路中就会产生___________，这个现象叫做电磁感应现象。根据此原理发明的___________，为人类进入电气化时代做出了重大贡献。

18．（2021·河北高邑·九年级期末）如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为　　　　　　 （选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　　　　　　 （选填"强"或""弱"）。

19．（2021·江西玉山·九年级期末）热机是利用______能做功的机器，电动机是利用______能做功的机器。

20．（2021·山西晋城·九年级期末）丹麦物理学家______通过实验证实通电导体周围存在磁场，在世界上第一个发现了电与磁之间的联系。英国物理学家法拉第发现了______现象从而发明了发电机。

21．（2021·河南灵宝·九年级期末）司南是我国古代四大发明之一。《论衡》中记载：“司南之构，投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的______（选填“N”或“S”）极，静止时指向地磁场的______（选填“南”或“北”）极。指南针放在通电导线附近发生了轻微偏转，是因为______产生了磁场。

22．（2021·重庆南开中学九年级期末）1820年，丹麦科学家___________在课堂上做实验时偶然发现：当导线中有电流通过时，旁边的小磁针发生了偏转，从而第一次揭示了电与磁的联系。德国物理学家欧姆，提出了经典电磁理论中著名的欧姆定律，为纪念其贡献，人们将欧姆作为物理量___________的单位。

23．（2021·福建三明·九年级期末）奥斯特实验表明，通电导体周围存在________。电动机通电后会转动，是由于磁场对通电导体具有___________的作用。

24．（2021·江西章贡·九年级期末）我国时速600公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相______的原理，利用电流的______（选填“热效应”或“磁效应”）来工作的，在车厢底部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道分离，避免了车轮与轨道之间的摩擦。

25．（2021·山西寿阳·九年级期末）在“探究通电螺线管外部的磁场分布”的实验中，善于思考的小明同学用自己的方法总结出了通电螺线管的极性与电流方向之间的关系，如图所示：如果电流沿着小猴右手臂弯曲所指的方向，那么小猴左手所指的前方即为通电螺线管的______极，实验结论是通电螺线管外部的磁场和条形磁体的磁场相似，请写出一条增强通电螺线管磁性的方法：______。

26．（2021·辽宁·朝阳市第一中学九年级期末）磁体周围存在着___________。磁场是有方向的，小磁针在磁场中静止时___________极所指方向，就是该点的磁场方向。

27．（2021·江苏滨海·九年级期末）做图示实验时的观察对象是______（小磁针/小灯泡），为了使实验现象明显，导线应______（东西/南北/任意方向）放置，利用此实验的结论制造出了______（电磁铁/电动机/发电机）。

28．（2021·江西章贡·九年级期末）小刚去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来。该电梯的电路如图所示（R是一个压敏电阻），当人站在电梯上，压敏电阻阻值减小，则电磁铁磁性变___________（选填“强”或“弱”），衔铁与触点___________（选填“1”或“2”）接触，电动机的转速变快。

29．（2021·江苏·南通市东方中学九年级期末）硫化镉（CdS）晶体是一种光敏材料，其电阻随光照强度增大而减小。如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。

（1）硫化镉晶体主要是由______（选填“导体”或“半导体”）材料制成的。给路灯供电的电源应接在______（选填“ab”或“bc”）两端；

（2）图示路灯是额定电压为220V、额定功率为8.8W的LED灯泡，与普通白炽灯相比，该灯与额定功率为55W的白炽灯亮度相同，则这个LED灯正常发光相同时间时与白炽灯相比可以节约______%的电能；

（3）夏天夜幕降临晚些，为了更能节约能源，缩短灯泡照明，应将电阻R______（选填“调大”或“调小”）些。

30．（2021·山东东明·九年级期末）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝尔由于发现巨磁电阻（GMR）效应，荣获了 2007 年诺贝尔物理学奖。这一发现大大提高了磁、电之间信号转换的灵敏度。如图是说明巨磁电阻特性原理的示意图：

（1）闭合开关 S2，指示灯不亮，再闭合开关 S1，指示灯发光，由此可知：巨磁电阻的大小与___________有关；

（2）若滑片 P 向左移动，电磁铁的磁场___________（填“增强”、“减弱”）。

（3）若滑片 P 向左移动，观察到指示灯变得更亮，由此实验可得出结论：___________ 。

三、作图题

31．（2021·辽宁·朝阳市第一中学九年级期末）在图中标出了通电线圈的N极，请在图中分别标出通电线圈中的电流方向和静止在通电线圈旁边的小磁针的N极。

32．（2021·河南襄城·九年级期末）如图，请根据小避针静止时 N 极的指向标出螺线管的 N、S 极、图中的两条磁感线方向和电源正负极。

33．（2021·湖南岳阳·九年级期末）一个螺线管和一个小磁针放在桌面上，当开关S2闭合后，小磁计N极转向了右方，如图所示，请完成下列要求：

(1)用箭头标出螺线管处的磁感线的方向；

(2)在括号内用“+”“﹣”标出电源的正负极。

四、实验题

34．（2021·辽宁·朝阳市第一中学九年级期末）回顾与电和磁完成下列有关问题。

（1）由（图1）的实验可知：___________有磁场；此磁场的方向跟 ___________有关。这种现象叫电流的 ___________效应，电磁铁就是利用这种效应制成的；

（2）小红利用电磁铁设计了一种微机室防盗报警器（如图2）。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁 ___________（填“有”或“无”）磁性，跟金属弹性片上的磁铁相互 ___________，电铃电路接通电铃报警。

35．（2021·福建·大田县第六中学九年级期末）电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。

（1）如图1所示，小雨利用干电池、导线和小磁针进行实验；

①通电后小磁针发生偏转，断电后小磁针复位。实验表明______；

②若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间______（填“有”或“没有”）相互作用力，依据是______ （填字母）；

A．电磁感应现象          B．磁场对电流的作用

（2）小雨又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______的磁场一样；

（3）在螺线管中插入软铁棒，制成电磁铁。下列设备中没有用到电磁铁的是______（填字母）。

A．大型发电机

B．电磁起重机

C．电炉

36．（2021·山东东明·九年级期末）如图所示，将两根水平平行的铜丝制成的光滑轨道放置于蹄形磁体的磁场中，用导线将两根轨道的右端分别与电源的两极连接，在轨道上垂直于轨道放置一根细铜棒，使铜棒与轨道接触良好，然后进行如下实验：闭合开关接通电源，观察细铜棒的运动方向，断开开关后将铜棒放回原来的位置；把电源的正负极对调后接入电路，闭合开关接通电源，观察细铜棒的运动方向。请概括实验中探究的科学问题是___________。

参考答案

1．B 2．A 3．A 4．B 5．B 6．D 7．B 8．C 9．D 10．C 11．C 12．B

13．C 14．B 15．B  16．瓦特    法拉第

17．闭合    切割磁感线    电流（或感应电流）    发电机

18．B    变弱      19．内    电       20．奥斯特    电磁感应

21．S    北    电流      22．奥斯特    电阻      23．磁场    力

24．斥    磁效应

25．N    增大通电螺线管中的电流或增加通电螺线管的线圈匝数

26．磁场    北

27．小磁针    南北    电磁铁

28．强    2

29．半导体    ab    84    调小

30．磁场强弱    增强    磁场越强巨磁电阻阻值越小

31．

32．

33．

34．甲、丙    电流方向
    磁    有    排斥

35．通电导线周围存在磁场    有    B    条形磁体    C

36．在磁场中的通电导体受到的磁场力方向跟导体中的电流方向是否有关
