2022年中考物理二轮复习专题——电热器的挡位问题计算专题

这是一份2022年中考物理二轮复习专题——电热器的挡位问题计算专题，共10页。试卷主要包含了，请解答下列问题等内容，欢迎下载使用。

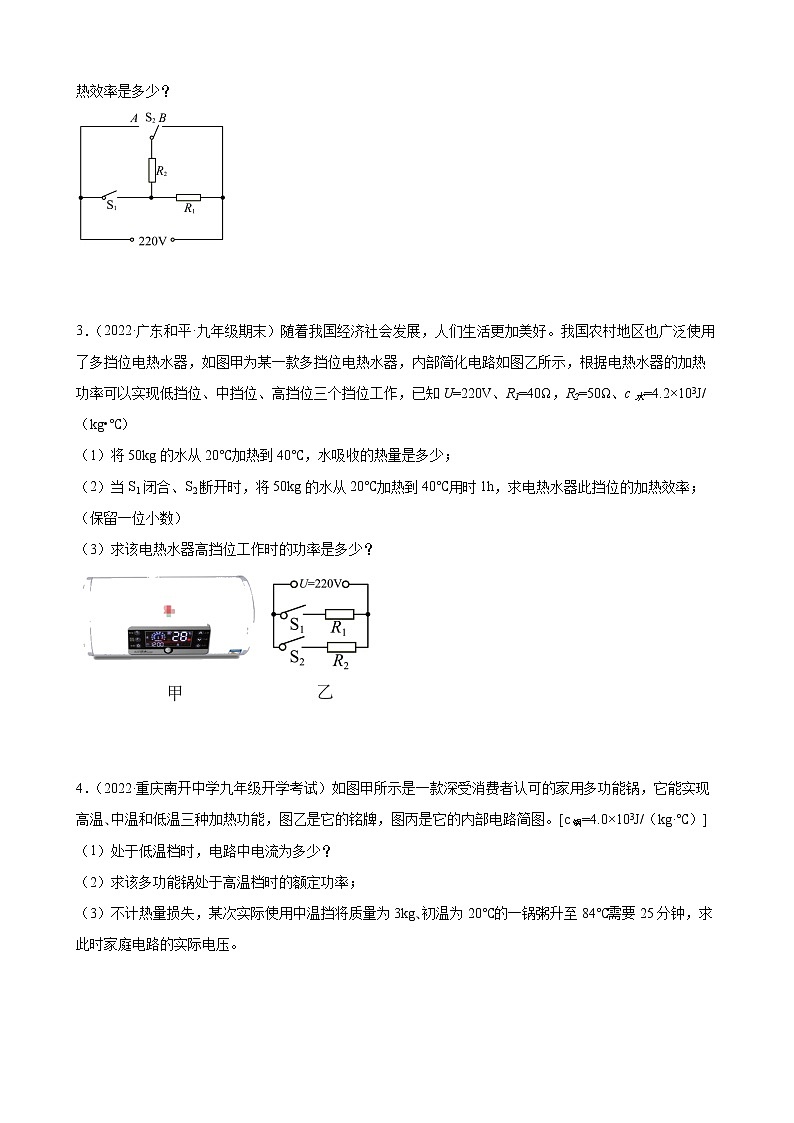

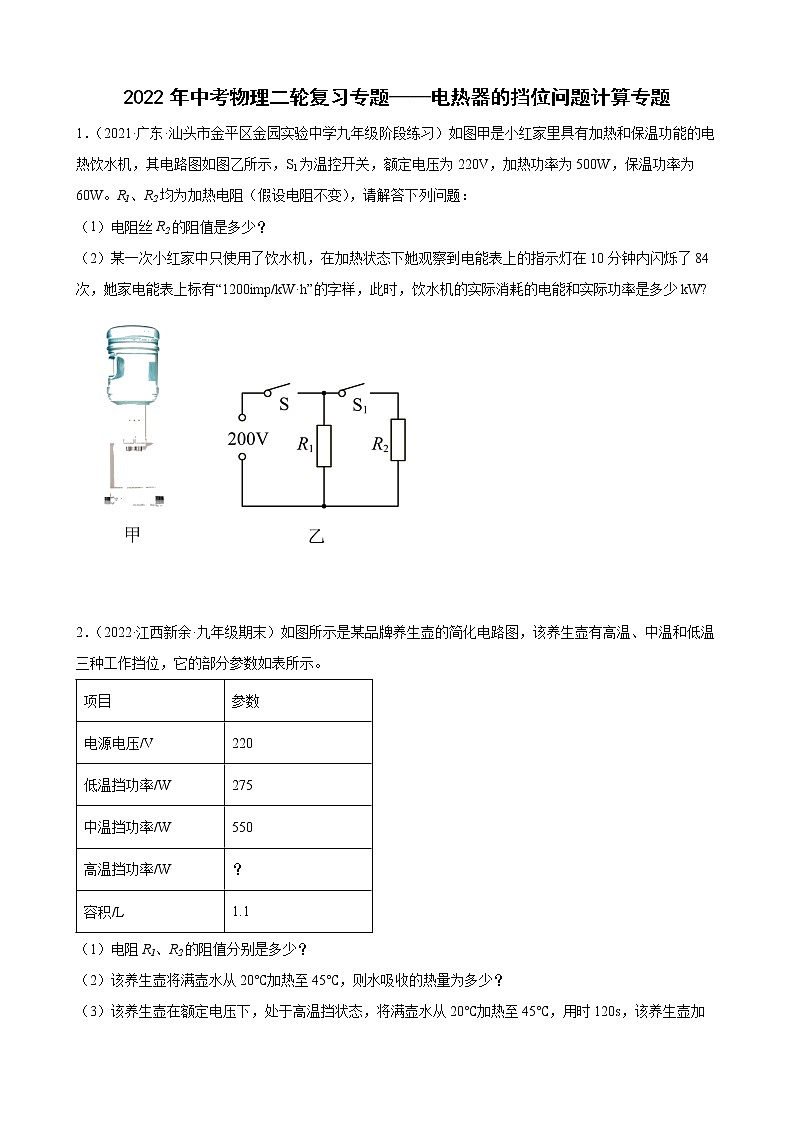

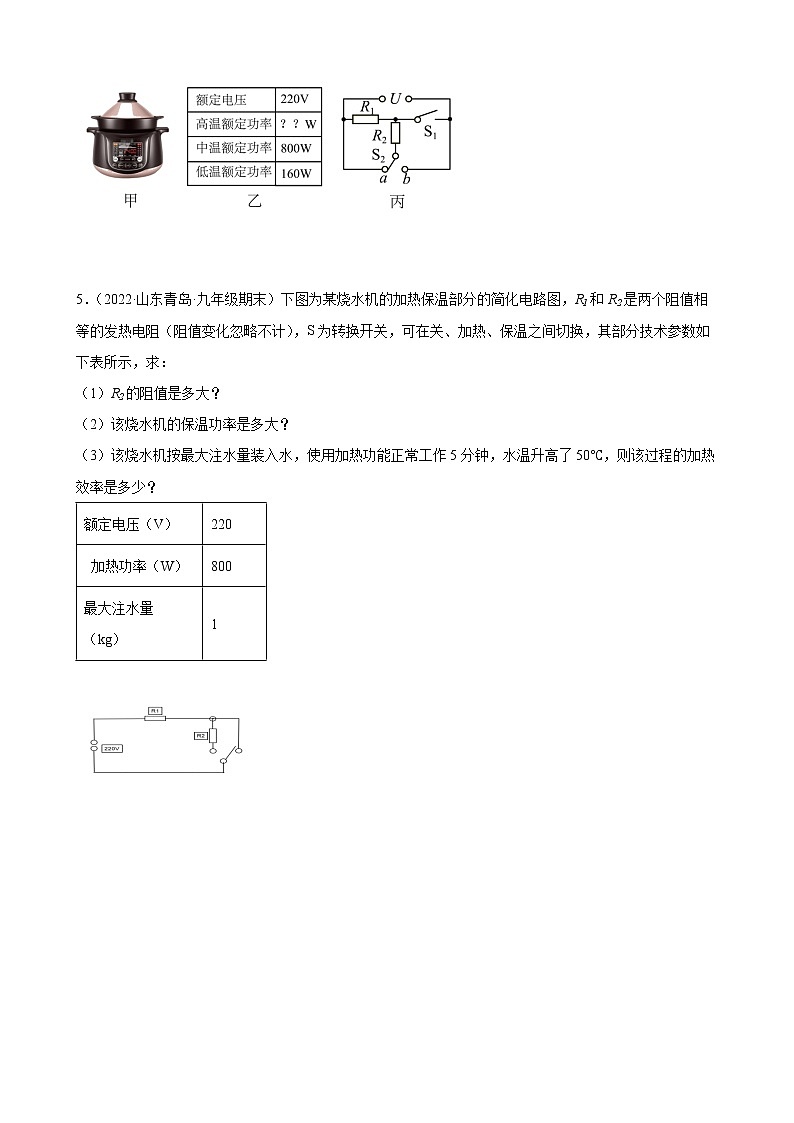

2022年中考物理二轮复习专题——电热器的挡位问题计算专题1．（2021·广东·汕头市金平区金园实验中学九年级阶段练习）如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1为温控开关，额定电压为220V，加热功率为500W，保温功率为60W。R1、R2均为加热电阻（假设电阻不变），请解答下列问题：（1）电阻丝R2的阻值是多少？（2）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在10分钟内闪烁了84次，她家电能表上标有“1200imp/kW·h”的字样，此时，饮水机的实际消耗的电能和实际功率是多少kW?  2．（2022·江西新余·九年级期末）如图所示是某品牌养生壶的简化电路图，该养生壶有高温、中温和低温三种工作挡位，它的部分参数如表所示。 项目参数电源电压/V220低温挡功率/W275中温挡功率/W550高温挡功率/W？容积/L1.1（1）电阻R1、R2的阻值分别是多少？（2）该养生壶将满壶水从20℃加热至45℃，则水吸收的热量为多少？（3）该养生壶在额定电压下，处于高温挡状态，将满壶水从20℃加热至45℃，用时120s，该养生壶加热效率是多少？  3．（2022·广东和平·九年级期末）随着我国经济社会发展，人们生活更加美好。我国农村地区也广泛使用了多挡位电热水器，如图甲为某一款多挡位电热水器，内部简化电路如图乙所示，根据电热水器的加热功率可以实现低挡位、中挡位、高挡位三个挡位工作，已知U=220V、R1=40Ω，R2=50Ω、c水=4.2×103J/（kg•℃）（1）将50kg的水从20℃加热到40℃，水吸收的热量是多少；（2）当S1闭合、S2断开时，将50kg的水从20℃加热到40℃用时1h，求电热水器此挡位的加热效率；（保留一位小数）（3）求该电热水器高挡位工作时的功率是多少？  4．（2022·重庆南开中学九年级开学考试）如图甲所示是一款深受消费者认可的家用多功能锅，它能实现高温､中温和低温三种加热功能，图乙是它的铭牌，图丙是它的内部电路简图。[c锅=4.0×103J/（kg·℃）]（1）处于低温档时，电路中电流为多少？（2）求该多功能锅处于高温档时的额定功率；（3）不计热量损失，某次实际使用中温挡将质量为3kg､初温为20℃的一锅粥升至84℃需要25分钟，求此时家庭电路的实际电压。  5．（2022·山东青岛·九年级期末）下图为某烧水机的加热保温部分的简化电路图，R1和R2是两个阻值相等的发热电阻（阻值变化忽略不计），S为转换开关，可在关、加热、保温之间切换，其部分技术参数如下表所示，求：（1）R2的阻值是多大？（2）该烧水机的保温功率是多大？（3）该烧水机按最大注水量装入水，使用加热功能正常工作5分钟，水温升高了50℃，则该过程的加热效率是多少？额定电压（V）220 加热功率（W）800最大注水量（kg）1          6．（2022·湖南邵阳·九年级期末）某居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）额定电压220V额定功率低温挡440W中温挡 高温挡2200W求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？[假设空气的比热容为1.0×103J/(kg·℃)]。  7．（2022·黑龙江鸡西·九年级期末）在综合实践活动中，小星设计了一种电热饮水机电路。如图甲所示，和均为电热丝，是自动控制开关，可实现低档、高档之间的转换，饮水机工作时功率随时间的关系如图乙所示，求：（1）低档位工作时，通过电阻的电流；（2）电阻的阻值；（3）前内电路产生的热量。   8．（2022·重庆一中九年级期末）图甲是一家用电暖器，有“低温”、“中温”、“高温”三档，铭牌见下表（“中温”档功率模糊不清），图乙为其简化的电路原理图，、均是加热电阻丝，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全。只闭合为“低温档”。求：××牌电暖器额定电压220V额定功率低温档440W中温档 高温档1210W（1）的阻值；（2）小越卧室内空气质量为30kg，若她用该电暖器的“中温档”正常工作10分钟，发现可使空气温度升高7℃，则该电暖器在中温档工作时的加热效率为多少？【空气的比热容为】（3）在用电高峰期，小越断开家中的其它用电器，只让电暖器在“高温档”独立工作6min，观察到图丙中的电能表的表盘转了360转。此时的实际电压是多少V？   9．（2022·全国·九年级专题练习）如图是一台家用的饮水机原理电路图，下表是它的铭牌数据，由于时间较长加热功率数据不清楚了，其中S是温控开关，R1、R2是电热丝，R2＝48.4Ω，当达到一定温度时，通过温控开关从加热状态变成保温状态。额定电压220V加热功率 保温功率44W（1）饮水机正常工作加热状态时功率是多少？（2）R1的电阻是多少？（3）加热状态时，工作30min消耗多少？   10．（2021·广东·佛山市第四中学九年级阶段练习）小亮家新买了一台美的电饭锅，它有加热和保温两种功能，电饭锅的原理简图如图所示，电饭锅的铭牌内容如下表。求：额定电压220V加热功率1100W保温功率44W最大容积3L （1）电饭锅处于保温状态时，电路中的电流；（2）电饭锅处于加热状态时，30min消耗的电能为多少kw·h？（3）R2的阻值。  11．（2021·全国·九年级课时练习）图甲是一家用电暖器，有“低温”、“中温”、“高温”三档，铭牌见下表（“高温”档功率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖气工作时S处于闭合状态；电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”档。请完成下列问题： （1）“低温”档正常工作时的电阻是多少？ （2）“高温”档正常工作时20min，消耗的电能是多少？ （3）若某房间内（假设房间密闭）空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/（kg·℃）且保持不变，用该电暖器的“高温”档正常工作20min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？电暖器额定电压220V额定功率低温挡550W中温挡1100W高温挡 频率 50Hz12．（2022·全国·九年级专题练习）如图所示，是某电饭锅的简化电路图。、都是发热体，S为调温开关。的电阻是，电源电压为220V。开关S接1、2时，为保温状态；开关S接2、3时，为加热状态，加热功率为900W。试求：（1）保温时，电饭锅的功率是多少？（2）加热时，的电阻是多少？（3）加热时，电饭锅工作产生的热量是多少？  13．（2021·甘肃武威·中考真题）如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，下表是该电炖锅的部分参数。（）项目参数电源电压（V）220中温档功率（W）400高温档功率（W）1100容积（L）1（1）开关、处于什么状态，电炖锅为低温档，说明判断依据；（2）求、的阻值；（3）在标准大气压下，使用高温档将初温是12℃的一锅水烧开，若电炖锅高温档加热效率为80%，求烧开一锅水需要的时间。  14．（2021·山东莱西·一模）小红同学用三个阻值分别为R1＝48.4Ω、R2＝60.5Ω、R3＝60.5Ω的发热电阻、一个单刀开关、一个单刀双掷开关、设计了一个有四个不同挡位的电饭锅，电路结构如图示。求；（1）请画出最高、最低两个挡位的等效电路图，并分别计算这两个挡位的额定功率；（2）如果用功率最高挡位烧水，正常工作，标准大气压下，把200g初温20℃的水烧开，需要多长时间；（3）如果用功率最低挡位烤制蛋糕，正常工作30min能将蛋糕烤熟，已知加热效率为75%，求蛋糕吸收的热量为多少。
参考答案：1．（1）110Ω；（2）2.52×105J，0.42kW2．（1）88Ω,88Ω；（2）1.155×105J；（3）87.5%3．（1）；（2）；（3）4．（1）0.73A；（2）1000W；（3）176V5．（1）；（2）；（3）6．（1）110Ω；（2）8A；（3）13.2℃7．（1）；（2）；（3）8．（1）110Ω；（2）50%；（3）200V9．（1）1000W；（2）1051.6Ω；（3）0.510．（1）0.2A；（2）0.55；（3）1056Ω11．（1）88Ω；（2）1.98×106J；（3）15℃12．（1）100W；（2）；（3）13．（1）开关处于断开，接在A，此时两电阻串联，根据，电源电压不变，总电阻最大时，电功率最小，故此时的电炖锅为低温档。（2）（3）14．（1）1000W，400W；（2）67.2s；（3）5.4×105J
