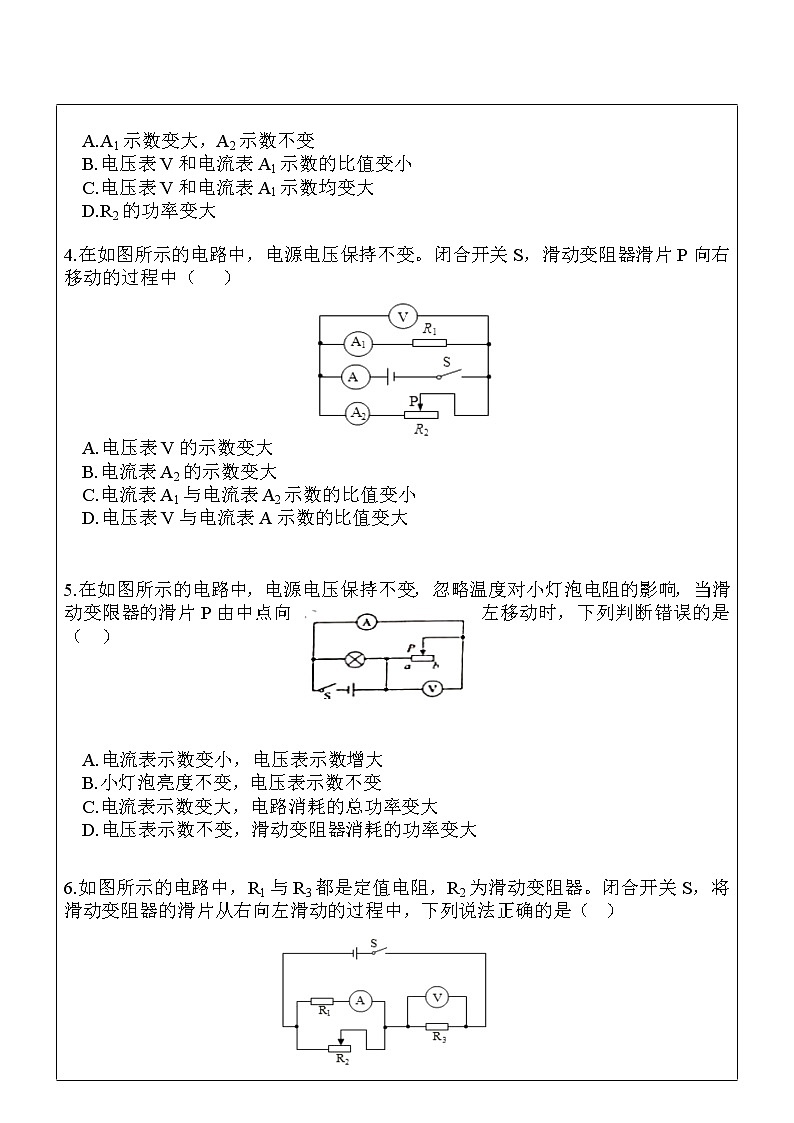

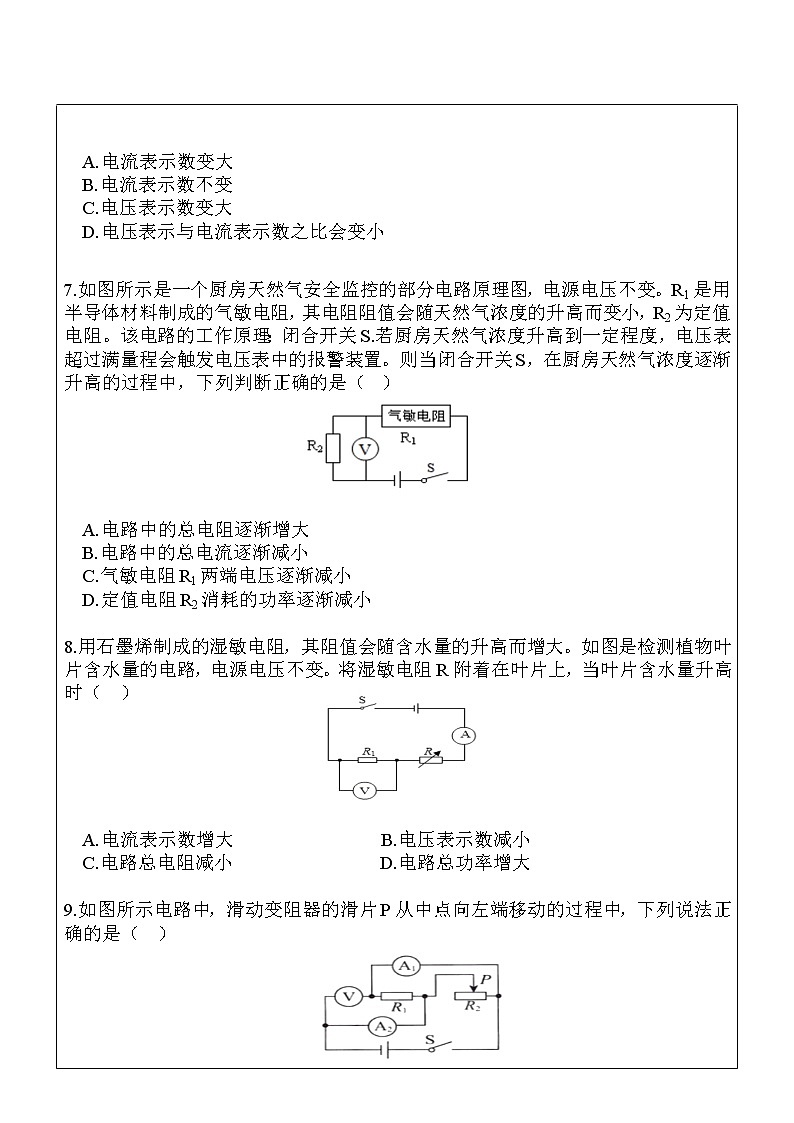

 学员姓名：            年    级：初三           辅导科目：物理         学科教师： 授课日期 授课时段 授课主题动态电路分析 1.如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（  ）    A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大 2.如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（  ）            A.灯泡L变亮B.电路的总电阻增大C.电压表示数变小D.电流表示数逐渐变大 3.如图所示，首先闭合S，然后再闭合S1，则下列说法正确的是（   ）               A.A1示数变大，A2示数不变B.电压表V和电流表A1示数的比值变小C.电压表V和电流表A1示数均变大D.R2的功率变大 4.在如图所示的电路中，电源电压保持不变。闭合开关S，滑动变阻器滑片P向右移动的过程中（   ）     A.电压表V的示数变大B.电流表A2的示数变大C.电流表A1与电流表A2示数的比值变小D.电压表V与电流表A示数的比值变大  5.在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响，当滑动变限器的滑片P由中点向左移动时，下列判断错误的是（  ）             A.电流表示数变小，电压表示数增大B.小灯泡亮度不变，电压表示数不变C.电流表示数变大，电路消耗的总功率变大D.电压表示数不变，滑动变阻器消耗的功率变大 6.如图所示的电路中，R1与R3都是定值电阻，R2为滑动变阻器。闭合开关S，将滑动变阻器的滑片从右向左滑动的过程中，下列说法正确的是（  ）      A.电流表示数变大B.电流表示数不变C.电压表示数变大D.电压表示与电流表示数之比会变小 7.如图所示是一个厨房天然气安全监控的部分电路原理图，电源电压不变。R1是用半导体材料制成的气敏电阻，其电阻阻值会随天然气浓度的升高而变小，R2为定值电阻。该电路的工作原理：闭合开关S.若厨房天然气浓度升高到一定程度，电压表超过满量程会触发电压表中的报警装置。则当闭合开关S，在厨房天然气浓度逐渐升高的过程中，下列判断正确的是（  ）              A.电路中的总电阻逐渐增大B.电路中的总电流逐渐减小C.气敏电阻R1两端电压逐渐减小D.定值电阻R2消耗的功率逐渐减小 8.用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（  ）     A.电流表示数增大                B.电压表示数减小C.电路总电阻减小                D.电路总功率增大 9.如图所示电路中，滑动变阻器的滑片P从中点向左端移动的过程中，下列说法正确的是（  ）              A.电流表A1示数和电流表A2示数都变大B.电流表A2示数和电流表A1示数之差保持不变C.电压表V和电流表A1示数之比保持不变D.电压表V示数保持不变，电路总功率变大 10.如图所示，电源电压不变，R0为滑动变阻器，R1、R2为定值电阻。下列说法中正确的是（  ）               A.闭合开关，当滑动变阻器的滑片移到最左端时，电路中的总功率最大B.闭合开关，当滑动变阻器的滑片向右移动时，电路中的总电阻变小C.闭合开关，当滑动变阻器的滑片向右移动时，定值电阻R2的实际功率变大D.闭合开关，当定值电阻R1出现开路故障时，流过电源的电流变大 11.在如图所示的电路中，R1、R3为定值电阻，R2为滑动变阻器。闭合开关S，当滑动变阻器的滑片向下滑动过程中，下列说法正确的是（   ）      A.电流表的示数增大，三个电压表的示数都减小B.电流表的示数增大，三个电压表的示数都增大C.电流表的示数减小，电压表V1、V2的示数减小，电压表V3的示数增大D.电流表的示数减小，电压表V2、V3的示数增大，电压表V1的示数减小  12.如图所示，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动的过程中（    ）     A.电流表的示数变小B.电压表的示数变大C.电压表的示数不变D.电压表与电流表示数的比值变大
