2022年中考物理实验探究题专项训练

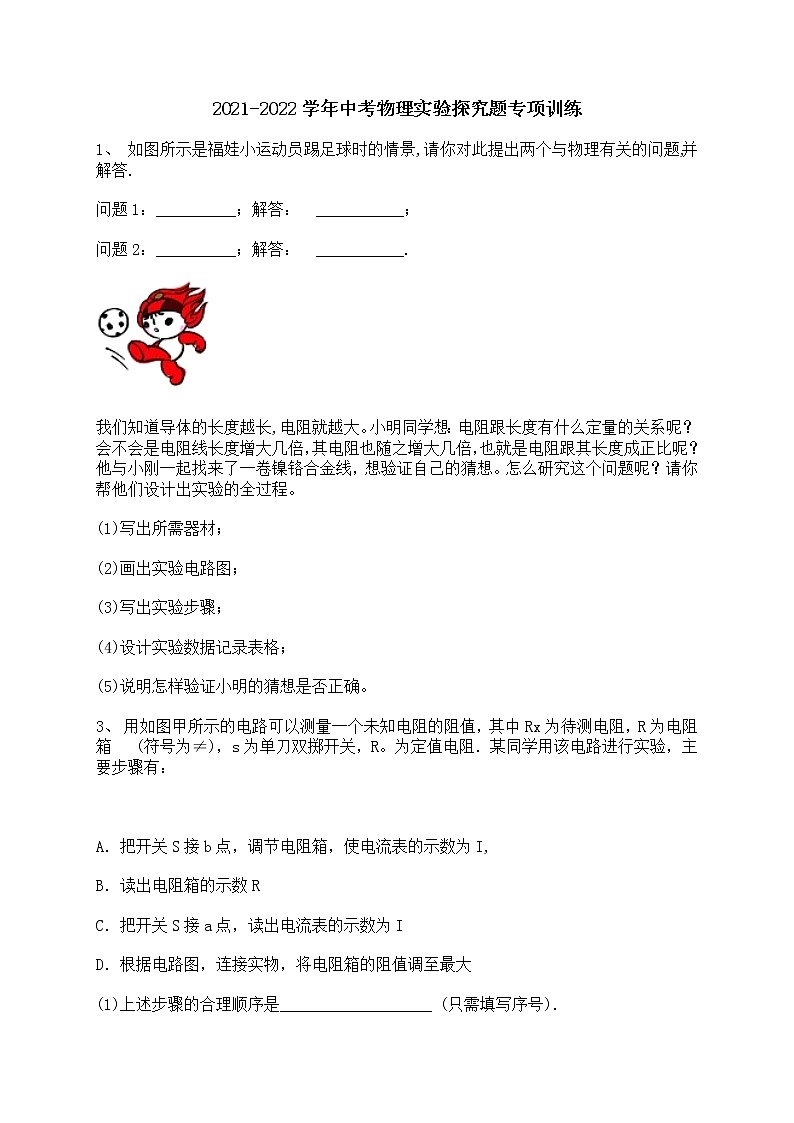

2021-2022学年中考物理实验探究题专项训练

1、 如图所示是福娃小运动员踢足球时的情景,请你对此提出两个与物理有关的问题,并解答.

问题1：__________；解答： ___________；

问题2：__________；解答： ___________.

我们知道导体的长度越长,电阻就越大。小明同学想：电阻跟长度有什么定量的关系呢？会不会是电阻线长度增大几倍，其电阻也随之增大几倍，也就是电阻跟其长度成正比呢？他与小刚一起找来了一卷镍铬合金线，想验证自己的猜想。怎么研究这个问题呢？请你帮他们设计出实验的全过程。

(1)写出所需器材；

(2)画出实验电路图；

(3)写出实验步骤；

(4)设计实验数据记录表格；

(5)说明怎样验证小明的猜想是否正确。

3、 用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱  (符号为≠)，s为单刀双掷开关，R。为定值电阻．某同学用该电路进行实验，主要步骤有：

A．把开关S接b点，调节电阻箱，使电流表的示数为I,

B．读出电阻箱的示数R

C．把开关S接a点，读出电流表的示数为I

D．根据电路图，连接实物，将电阻箱的阻值调至最大

(1)上述步骤的合理顺序是___________________ (只需填写序号)．

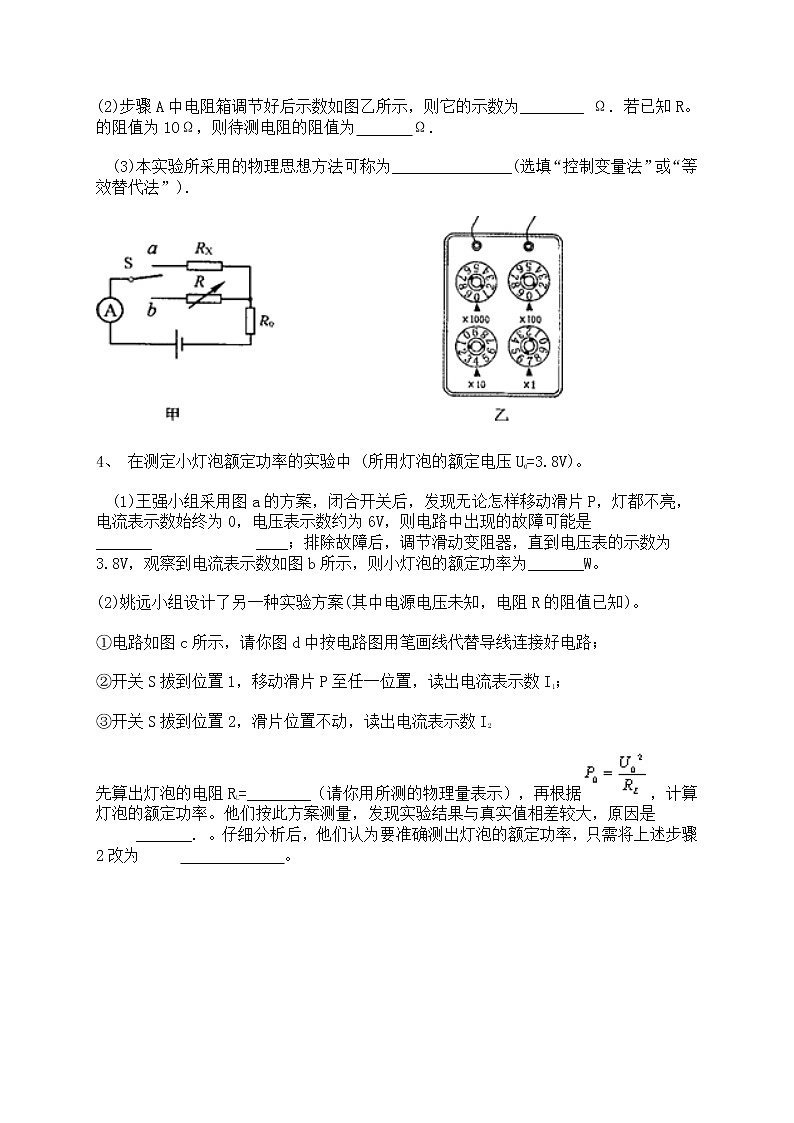

(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为________ Ω．若已知R。的阻值为1OΩ，则待测电阻的阻值为    Ω．

 (3)本实验所采用的物理思想方法可称为_______________(选填“控制变量法”或“等效替代法”)．

4、 在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)。

 (1)王强小组采用图a的方案，闭合开关后，发现无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是_______         ____；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，观察到电流表示数如图b所示，则小灯泡的额定功率为_______W。

(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)。

①电路如图c所示，请你图d中按电路图用笔画线代替导线连接好电路；

②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；

③开关S拔到位置2，滑片位置不动，读出电流表示数I2

先算出灯泡的电阻RL=________（请你用所测的物理量表示），再根据，计算灯泡的额定功率。他们按此方案测量，发现实验结果与真实值相差较大，原因是    _______. 。仔细分析后，他们认为要准确测出灯泡的额定功率，只需将上述步骤2改为           。

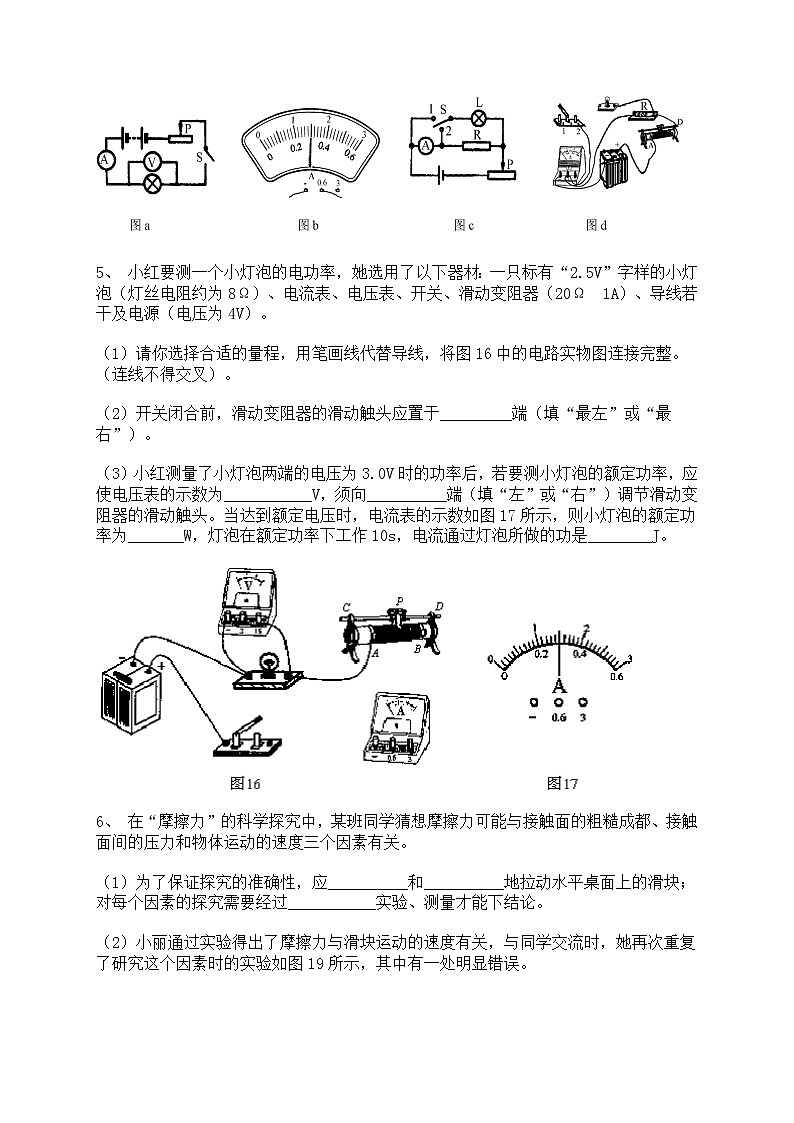

5、 小红要测一个小灯泡的电功率，她选用了以下器材：一只标有“2.5V”字样的小灯泡（灯丝电阻约为8Ω）、电流表、电压表、开关、滑动变阻器（20Ω 1A）、导线若干及电源（电压为4V）。

（1）请你选择合适的量程，用笔画线代替导线，将图16中的电路实物图连接完整。（连线不得交叉）。

（2）开关闭合前，滑动变阻器的滑动触头应置于_________端（填“最左”或“最右”）。

（3）小红测量了小灯泡两端的电压为3.0V时的功率后，若要测小灯泡的额定功率，应使电压表的示数为___________V，须向__________端（填“左”或“右”）调节滑动变阻器的滑动触头。当达到额定电压时，电流表的示数如图17所示，则小灯泡的额定功率为_______W，灯泡在额定功率下工作10s，电流通过灯泡所做的功是________J。

6、 在“摩擦力”的科学探究中，某班同学猜想摩擦力可能与接触面的粗糙成都、接触面间的压力和物体运动的速度三个因素有关。

（1）为了保证探究的准确性，应__________和__________地拉动水平桌面上的滑块；对每个因素的探究需要经过___________实验、测量才能下结论。

（2）小丽通过实验得出了摩擦力与滑块运动的速度有关，与同学交流时，她再次重复了研究这个因素时的实验如图19所示，其中有一处明显错误。

①请你指出她的错误之处：

②请简要写出这个实验过程正确的实验步骤。

7、 小明猜想，水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想，他将一些盐放入水中，并把溶化后的盐水用容器盛好放入冰箱的冷冻室，研究盐水的凝固过程。每隔一定时间，小明就观察盐水的状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像，如图所示。

(1)从图像中可以看出盐水从第______min开始凝固。

(2) 盐水的凝固点为_______℃。实验验证了小明的猜想，因为与水相比，凝固点变______了(选填“高”或“低”)。

8、 在图中，凸透镜焦距为12cm，当蜡烛在 20cm刻度处时，在光屏上能成清晰的、倒立的、       （选填“放大”或“缩小”）的实像；保持透镜位置不变，当蜡烛在46cm刻度处时，移动光屏，___________在光屏上成像（填“能”或“不能”）， ___________就是利用凸透镜的这一特点来观察物体的（选填“照相机”、“放大镜”或“幻灯机”）。

9、 某小组同学用水、盐水、同样形状的容器和指针式压强计验证液体内部压强的规律。压强计指针顺时针偏转的角度越大，表示压强越大。他们的研究情况如图（a）、（b）、（c）所示，容器（a）、（c）中均装满液体，且ρ盐水>ρ水。

（1）当他们分别选用图22（a）与（c）所示的容器进行实验，是为了验证：                                                                        。

（2）选用图     所示的容器进行实验，可验证：在液体密度相同的情况下，、液体的深度越大，液体的压强也越大的结论。

（3）若在图（b）所示的容器内轻轻放入一个小木块，压强计指针偏转的角度将          （选填“变小”、“不变”、“变大”）。

（a）       （b）     （c）

10、 小明在研究串联电路的特点时，使用了两个电阻箱（电路图符号        ），符合实验要求的电源、电流表、电压表和开关各一个，导线若干根。小明用这些器材连接了如图所示的电路。通过实验得到的数据如下表所示。

根据表中实验数据可以推断小明发现的规律为：

11、 实验桌上有如图所示的下列器材，请你利用这些器材，测出小金属块的密度。写出实验步骤（用字母表示测出的物理量，水的密度用ρ水表示）及金属块的密度表达式。

实验步骤：

金属块密度（ρ金属）的表达式：

12、 下面是同学们常见的两个物理实验，请对这些实验分别进行分析，并得出所反映的物理规律。

            乙

（1）图甲：平行地竖放两张纸，向它们中间吹气，两张纸会相互靠近，其原因是：______________ ;

（2）图乙：同时在冷水和热水中各滴一滴墨水，颜色先变均匀的是_______（选填“冷水”或“热水”）。说明：________。

13、 在“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。

表一

表二

（1）根据表中实验数据，可得出如下结论：

由表一可得：___________。由表二可得：___________。

（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将______3V（选填“大于”、“小于”或“等于”）。此进就向_______（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。

14、 在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d和e点，如图所示，同时调整光屏的位置，那么

（1）把烛焰放在______点，图上出现的像最小；

（2）把烛焰放在______点，屏上出现的像最大；

（3）把烛焰放在______点，屏上不出现烛焰的像；

（4）如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______. （填“变大”“变小”或“不变”）

15、 张勇酷爱绘画，图是他画在上、下温度一致的湖水中，鱼儿戏水时吐出小气泡的情景．有人指出他画的气泡的情况不符合实际．请根据你所学过的物理知识指正正确的画法(用简单的文字表述，不用画图)。并指出这样画的物理学依据．正确画法：＿＿，物理学根据：＿＿＿．

16、 在“研究液体压强”的实验中，进行了如图中各图所示的操作。

（1）为了顺利完成实验，除图中画出的器材外，还需要用到＿＿＿；

（2）比较图中代号为＿＿＿、＿＿、＿＿的三个图，可得到的结论是：在同一深度，液体向各个方向的压强相等；

（3）比较＿＿、＿＿两图，可以知道：在深度相同的情况下，不同液体的压强还与它的密度有关，液体的密度越大，压强＿＿＿＿＿＿＿＿；

（4）、比较A、D、E三个图，可以看出：＿＿＿＿＿＿＿。

17、 如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。

⑴用笔画线代替导线将实物图连接完整；

⑵指针下方的物体A应由（    ）材料制成；

A、铜    B、铁    C、铝     D、塑料

⑶当开关闭合后，电磁铁左端应为磁极的      极；

⑷实验发现：

①当滑动变阻器的滑片P向        滑动时（填“左” 或“右”），指针B偏转的角度将会         （填“变大”或“变小”）；

②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会         （填“变大”或“变小”）；

⑸经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性     ；当通过电磁铁的电流一定时，电磁铁线圈的匝数越      ，磁性越     。

18、 小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关。她设计了如下实验，装置如图．

①使金属棒向石运动，看到电流表指针向左偏．

②把磁铁南、北极上下对调，金属棒变为向左运动，看到电流表指针仍向左偏．根据以上现象，小芳得出感应电流的方向与磁场的方向、棒的运动方向无关的结论．你认为小芳的结论正确吗？若认为正确请说明现由．若有错，分析小芳得出错误结论的原因．

19、 图是小华同学探究感应电流产生条件的实验装置，所用的器材有：开关、导体AB、小量程电流表、蹄形磁铁和导线等，小华实验观察记录填写在表中。

（1）小华要确定闭合电路里有无感应电流产生，应该观察：_________________________。

（2）表中“切割磁感线”的含义是：___________________。

（3）实验结论是：________电路的一部分导体在磁场中做 _______________运动时，导体中就会产生感应电流。

20、 小红和小丽在做“测定小灯泡额定功率”的实验时，选取标有“3.8V”字样的小灯泡，她们估测出灯丝的电阻约为12Ω，实验室中还提供了如下实验器材：电源（6V）、电压表（0－3 V、0－15V）、电流表（0－0.6 A、0－3A）、滑动变阻器（0－40Ω）、开关、导线若干。

（1）实验中，小红发现电压表0－15V的量程坏了，其它器材完好。请你帮助小红重新设计电路，并用笔画线代替导线，在图a中按照你设计的电路连接好实物。

       a                         b

（2）连接好电路，闭合开关S后,调节滑动变阻器的滑片P，当电压表的示数为_____V时，小灯泡正常发光。此时电流表的示数如图b所示，则小灯泡的额定功率约为_____W。

（3）小丽移动滑动变阻器的滑片P，又做了两次实验,得到两组数据后，计算出小灯泡电功率的平均值。你认为小丽处理数据的方法是否合理？

理由是：

参考答案

1、 问题1：踢出去的足球受到什么力的作用？解答：重力                                              、

问题2：球离开脚后为什么会继续运动？解答：由于惯性

答案：

(1)器材：电池组，电压表、电流表各一个，镍铬合金线一段，刻度尺一把，开关一个，导线若干。

(2)实验电路图如下图所示。ab为待研究的电阻丝，P表示导线与电阻丝的连接处，可以左右滑动。

(3)步骤：

①按电路图连接电路。将P放在适当位置，用刻度尺测出aP的长度l，读出电流表、电压表的示数，记入表格；

②将P向右移动一段距离，使aP的长度为2l，读出电流表、电压表的示数，记入表格；

③将P再向右移动一段距离，使aP的长度为3l，读出电流表、电压表的示数，记入表格。

(4)表格：

(5)数据分析：三次实验的长度成整数倍，比较其对应的电阻是否也是同样的整数倍。如果电阻的倍数与长度的倍数一致(或者每次实验电阻与长度的比值相等)，则说明电阻与长度成正比，猜想正确；否则，猜想不正确。

3、 (1)DCAB   (2)47 47     (3)等效替代法

4、 (1）灯泡灯丝烧断（或灯泡与灯座接触不良）

（2）①如图

③

原因：灯丝电阻随温度升高而增大

改为：将开关拨到位置2将滑片滑到灯泡

大致正常发光的位置，记下电流表的示数。

5、 （1）见图16

（2）最右

（3）2.5    右    0.75     7.5

6、 （1）水平    匀速     多次

（2）①没有控制压力相同；

     ② a、用弹簧秤水平拉滑块在水平面上以较小的速度匀速滑动，b、用弹簧秤水平拉同一滑块在水平面上以较大的速度匀速滑动。

7、 10；-2；低

8、 缩小；不能；放大镜

9、 （1）液体深度相同时，液体密度越大，液体压强越大；

（2）（a）与（b）；

（3）变大.

10、 串联电路中R1的电阻与R2的电阻之和（R1＋R2）等于串联电路两端的电压跟通过该电路的电流之比（U/I）

11、 方法一  实验步骤：

1、让小容器漂浮在水槽中的水面上，量出这时水面到槽上沿的距离h1、

2、量出将金属块放入小容器中与小容器一起漂浮时水面到槽上沿的距离h2。

3、将金属块从小容器中取出用细线系住没入槽内水中，量出这时水面到槽上沿的距离h3。

金属块密度的表达式：ρ金属=

方法二  实验步骤：

1.让小容器漂浮在水槽中的水面上，量出这时水面的高度h1

2.量出将金属块放入小容器中与小容器一起漂浮时水面的高度h2

3.将金属块从小容器中取出用细线系住没入槽内水中，量出这时水面的高度h3

金属块密度的表达式：ρ金属=.

12、 （1）两张纸之间空气流速大，压强小于外侧压强;

（2）热水；温度越高，分子热运动越剧烈，扩散越快.

13、 （1）电阻一定时，导体中的电流与两端电压成正比；电压一定时，导体中的电流与电阻成反比

（2）大于；右

14、 （1）a（2）d （3）e （4）变大 变大

15、 上层汽泡的体积大下层汽泡的体积小、提示：液体压强随深度增加而增大

16、 （1）刻度尺;　    （2）A、B、C;　

（3）E、F、大;　  （4）液体的压强随深度的增加而增大.

17、 ⑴滑动变阻器金属杆右端（或左端）与开关左端相连

 ⑵ B

 ⑶ N（北）

⑷ ①右（左）   变小（变大）   ②变大  ⑸ 越强   多（少）   强（弱）

18、 不正确。他改变导体运动方向的同时又改变了磁感线的方向。

19、 电流表指针是否偏转；导体AB在磁场中左右运动；闭合；切割磁感线

20、 （2）2.2，1.44W

（3）不合理。移动滑动变阻器的滑片，改变了小灯泡两端的电压，小灯泡的电功率是在不同电压下的功率，因此不能取平均值。
