2022年中考物理考点作图专题训练——力+运动和力

这是一份2022年中考物理考点作图专题训练——力+运动和力，共6页。试卷主要包含了在图中作出小球所受的的弹力｡等内容，欢迎下载使用。

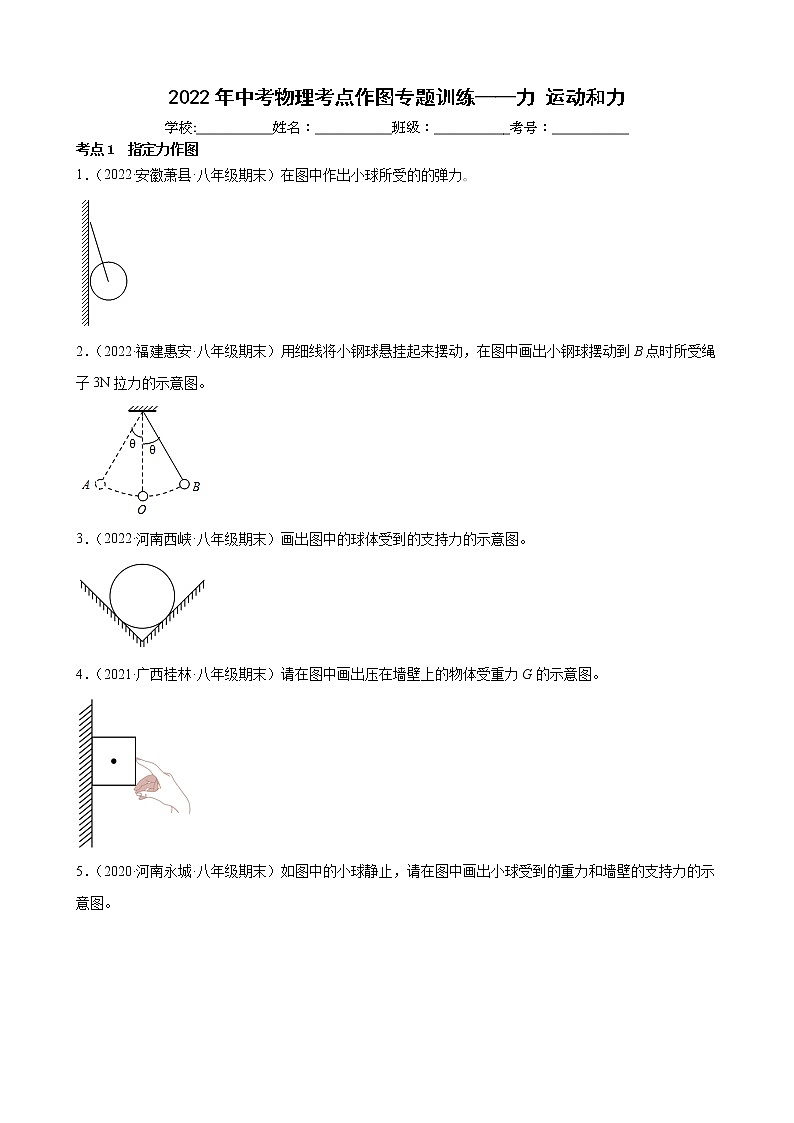

2022年中考物理考点作图专题训练——力 运动和力学校:___________姓名：___________班级：___________考号：___________考点1  指定力作图1．（2022·安徽萧县·八年级期末）在图中作出小球所受的的弹力｡2．（2022·福建惠安·八年级期末）用细线将小钢球悬挂起来摆动，在图中画出小钢球摆动到B点时所受绳子3N拉力的示意图。3．（2022·河南西峡·八年级期末）画出图中的球体受到的支持力的示意图。4．（2021·广西桂林·八年级期末）请在图中画出压在墙壁上的物体受重力G的示意图。5．（2020·河南永城·八年级期末）如图中的小球静止，请在图中画出小球受到的重力和墙壁的支持力的示意图。6．（2022·福建平潭·八年级期末）已知静止在斜面上的木块质量m=6kg，在图中画出木块所受重力的示意图。7．（2022·重庆一中八年级期末）如图所示，物体A静止在斜面上，请在图中作出斜面所受压力的示意图。考点2  根据运动状态作图8．（2022·河南南召·八年级期末）如图所示，压缩的弹簧将小球弹起，请作出小球离开弹簧后所受力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。9．（2021·广西凤山·八年级期中）请在图中作出在空中匀速下落的雪花受到的力的示意图（O为雪花的重心）。10．（2021·贵州毕节·八年级阶段练习）如图所示，物体随水平传送带向右移动，当传送带减速时，作出物体所受力的示意图（不计空气阻力）。11．（2021·贵州·铜仁市第十一中学八年级阶段练习）如图，一辆小车在水平路面上匀速行驶，请画出小车所受力的示意图｡12．（2021·四川通川·八年级期末）如图所示，一个木块在光滑水平面上以v0的速度向右运动，最终木块冲上粗糙斜面静止在A点，画出木块在A点所受力的示意图。13．（2021·河南新野·八年级期末）如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。14．（2021·辽宁昌图·八年级期末）啤酒厂生产的啤酒装瓶后，要在自动化生产线上用传送带传送。如图所示，一瓶啤酒与传送带一起水平向左匀速运动，不计空气阻力。请在图中画出啤酒瓶受力的示意图。（图中的A点表示重心）15．（2021·辽宁营口·二模）如图所示，水平地面上的木板，在拉力F的作用下向左做加速直线运动，在此过程中，放在木板上的木块A始终与木板保持相对静止。请画出木块A运动过程中所受力的示意图（空气阻力不计）。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．
