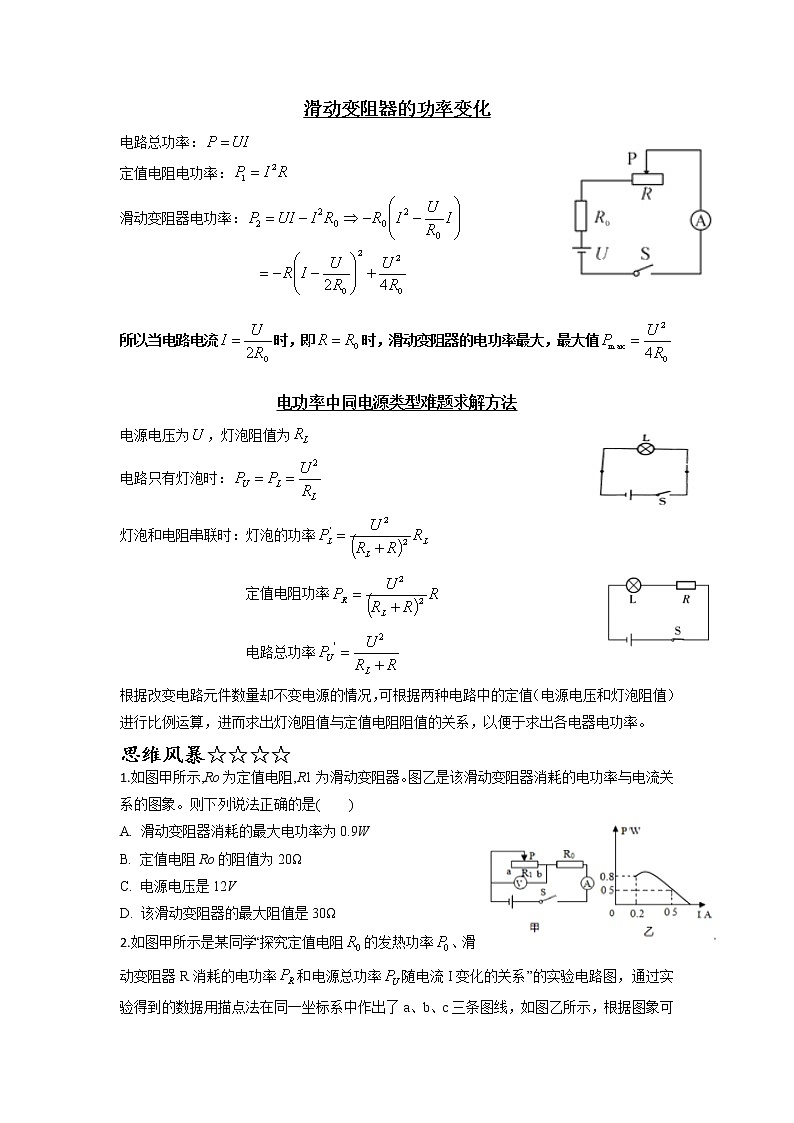

滑动变阻器的功率变化电路总功率：定值电阻电功率：滑动变阻器电功率：  所以当电路电流时，即时，滑动变阻器的电功率最大，最大值 电功率中同电源类型难题求解方法电源电压为，灯泡阻值为电路只有灯泡时：灯泡和电阻串联时：灯泡的功率                  定值电阻功率电路总功率根据改变电路元件数量却不变电源的情况，可根据两种电路中的定值（电源电压和灯泡阻值）进行比例运算，进而求出灯泡阻值与定值电阻阻值的关系，以便于求出各电器电功率。思维风暴☆☆☆☆1.如图甲所示,Ro为定值电阻,R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图象。则下列说法正确的是(    )A. 滑动变阻器消耗的最大电功率为0.9WB. 定值电阻Ro的阻值为20ΩC. 电源电压是12VD. 该滑动变阻器的最大阻值是30Ω2.如图甲所示是某同学“探究定值电阻的发热功率、滑动变阻器R消耗的电功率和电源总功率随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示，根据图象可知，其中，反映电源的总功率随电流I变化的关系图象是____（选填“a”“b”或“c”），滑动变阻器R消耗的最大电功率为____W。3.如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图象，则该滑动变阻器的最大值是______Ω，电源电压是_____V。4.图甲所示，的阻值是20Ω，滑动变阻器消耗的功率与其电阻的关系图象如图乙所示，则消耗的最大功率是（   ）A. 0.45W    B. 0.50W     C. 0.80W      D. 0.90W5.如图所示的电路中,R1:R2=3:2,电源电压U保持不变,当开关S断开时,R1消耗的功率为P1;当开关S闭合时,R1消耗的功率为P2,则P1与P2之比是______. 6.如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9W，在乙图中灯L1的功率为16W。设灯丝电阻不变，下列说法中正确的是（　　）A．甲图中灯L1、L2的功率之比是3：1 B．L1、L2两灯灯丝电阻之比是3：4 C．甲、乙两图中灯L1两端的电压之比是1：3 D．甲、乙两图电路消耗的总功率之比是9：16 7.将一盏灯L接到某电源上,它的功率为40w;如果将该灯和电阻R串联后接到原电路中,则电阻消耗的电功率为3.6w,设电源电压不变,灯的电阻不随温度而改变,且灯的电阻大于R,此时灯的电功率是(  )A. 30.4w           B. 32.4w        C. 36w          D. 30.6w 8.将一盏灯L接到某电源上,它的功率为9w;如果将该灯和电阻R串联后接到原电路中,则灯消耗的电功率为4w,设电源电压不变,灯的电阻不随温度而改变,此时这只电阻的电功率是多少？  9.将一盏灯L接到某电源上,它的功率为9w;如果将该灯和电阻R串联后接到原电路中,电路消耗的总功率为6w，设电源电压不变,灯的电阻不随温度而改变,此时灯的电功率是多少？  10.如图所示的电路中,电源电压恒定,小灯泡L标有“6 V　4.8 W”,电阻R1的阻值为10 Ω。滑动变阻器R2标有“20 Ω　0.5 A”。当R2的滑片P置于最左端时,只闭合S1,灯泡正常发光。(1)求小灯泡的额定电流;(2)滑片P置于最左端,闭合S1、S2,求10 s内电路消耗的总电能;(3)滑片P置于最右端,只闭合S2,移动滑片P,使R2的电功率占电路总功率的比值最小,则R2的电功率多大?     11.在下图甲所示的电路中,已知电源为电压可调的直流学生电源,R0是定值电阻,灯泡L1的额定电压为8V,图乙是灯泡L2的U−I图象。(1)当开关S接a时,电压表示数为1.0V,电流表示数为0.25A,R0的阻值___Ω；(2)当开关S接a时,调节电源电压,使灯泡L1正常发光,此时R0消耗的功率为1W,电路中电流为      A,灯泡L1的额定功率___W；(3)开关S接b时,通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是___J      答案 思维风暴1、A  2、a  2.25  3、50  12  4、A  5、9：25  6、A  7、B  8、2W  9、4W10、（1）0.8A（2）1.4A（3）0.5W11、（1）4（2）0.5   4  （3）360
