2022年中考物理复习微专题6+电路故障分析

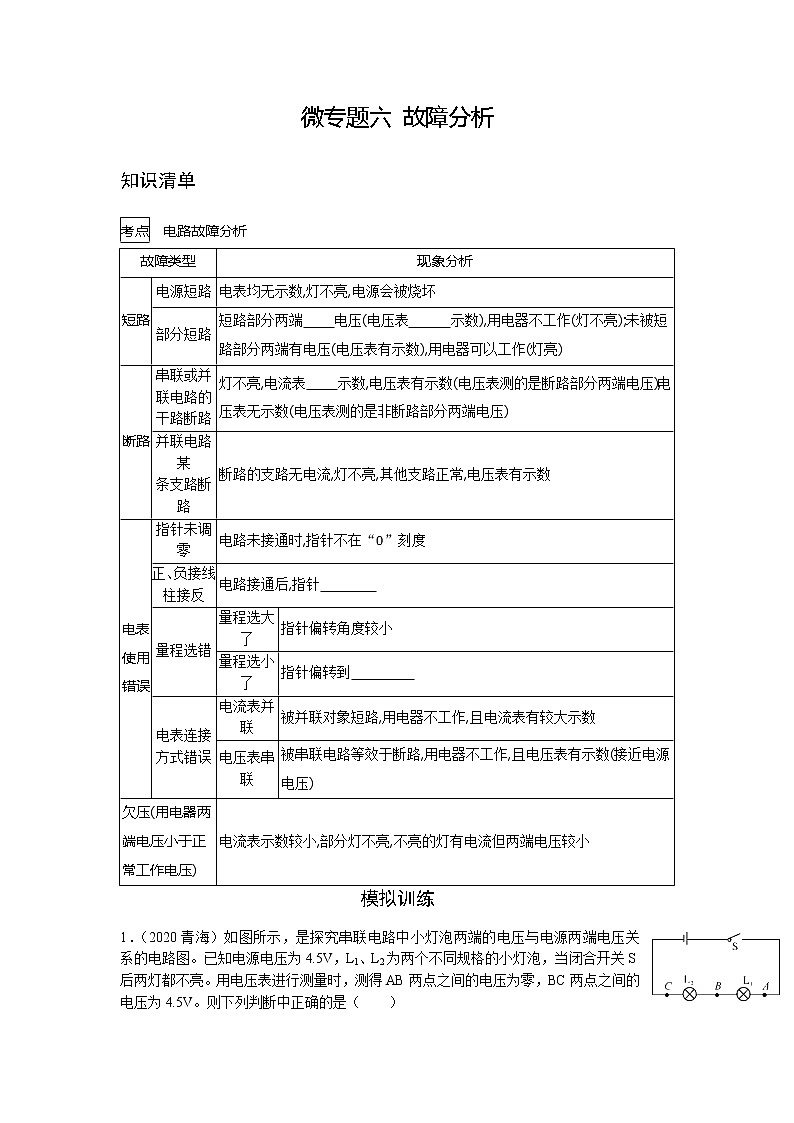

微专题六 故障分析

知识清单

考点　电路故障分析

模拟训练

1．（2020青海）如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）

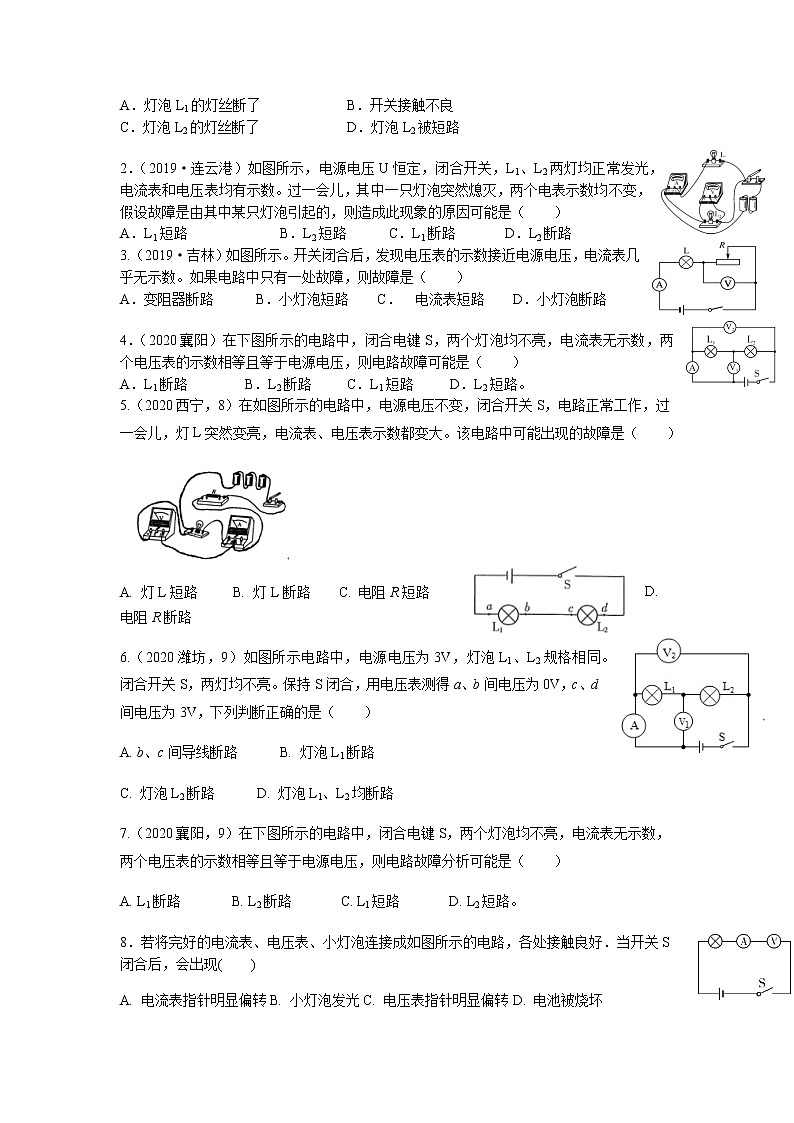

A．灯泡L1的灯丝断了 B．开关接触不良

C．灯泡L2的灯丝断了 D．灯泡L2被短路

2．（2019·连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（　　）

A．L1短路      B．L2短路      C．L1断路       D．L2断路

3.（2019·吉林）如图所示。开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。如果电路中只有一处故障，则故障是（　　）

A．变阻器断路   B．小灯泡短路  C． 电流表短路  D．小灯泡断路

4．（2020襄阳）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路。

5.（2020西宁，8）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）

A. 灯L短路     B. 灯L断路    C. 电阻R短路    D. 电阻R断路

6.（2020潍坊，9）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（　　）

A. b、c间导线断路      B. 灯泡L1断路

C. 灯泡L2断路      D. 灯泡L1、L2均断路

7.（2020襄阳，9）在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障分析可能是（　　）

A. L1断路       B. L2断路       C. L1短路       D. L2短路。

8．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好．当开关S闭合后，会出现(　　)

A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏

9．（2020永州）如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则故障可能是（　　）

A．L断路 B．R断路 C．R短路 D．电流表断路

10．（2020眉山，14）某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是　   　。两灯都不亮时，a、b两点之间的电压是　   　V。

11．（2020潍坊）如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。闭合开关S，两灯均不亮。保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（　　）

A．b、c间导线断路     B．灯泡L1断路     C．灯泡L2断路      D．灯泡L1、L2均断路

12.(2020·山东烟台)如图所示,当开关S闭合时,小灯泡L不亮,小明同学利用电压表进行电路故障检测,测量结果如表所示。假设导线连接良好,电路只有一处故障。则电路中的故障是(　 　)

A.开关S断路   B.小灯泡L断路     C.滑动变阻器R短路   D.滑动变阻器R断路

13.如图所示的电路,电源电压恒定不变,闭合开关S后,电流表、电压表均有一定的示数。现在由于其中一个电阻突然发生了故障,导致电流表示数变小了些,电压表示数变大了些。这个故障可能是(　　)

A.R1短路 B.R2断路     C.R3断路 D.R3短路

14、如图所示的电路,电源电压恒定,闭合开关S,灯L1和L2都发光。一段时间后,其中一灯突然熄灭,电流表和电压表的示数都不变,电路故障可能是              (　　)

A.L1短路 B.L1断路 C.L2短路 D.L2断路

15、如图所示,闭合开关S1、S2后,灯L1、L2均发光。一段时间后,只有一盏灯熄灭,电流表A的示数变为零,则下列判断正确的是(　　)

A.电路的故障可能是灯L1短路 B.电路的故障可能是灯L2断路

C.电路的故障可能是灯L1断路 D.电路的故障可能是灯L2短路

答案

1-5 CDAAC  6-9  CACB   10、L2断路；0  11-13  CBBDC
