初中物理人教版八年级上册第五章 透镜及其应用综合与测试课时练习

这是一份初中物理人教版八年级上册第五章 透镜及其应用综合与测试课时练习，共9页。试卷主要包含了选择题，填空题，作图题，实验探究题，简答题等内容，欢迎下载使用。

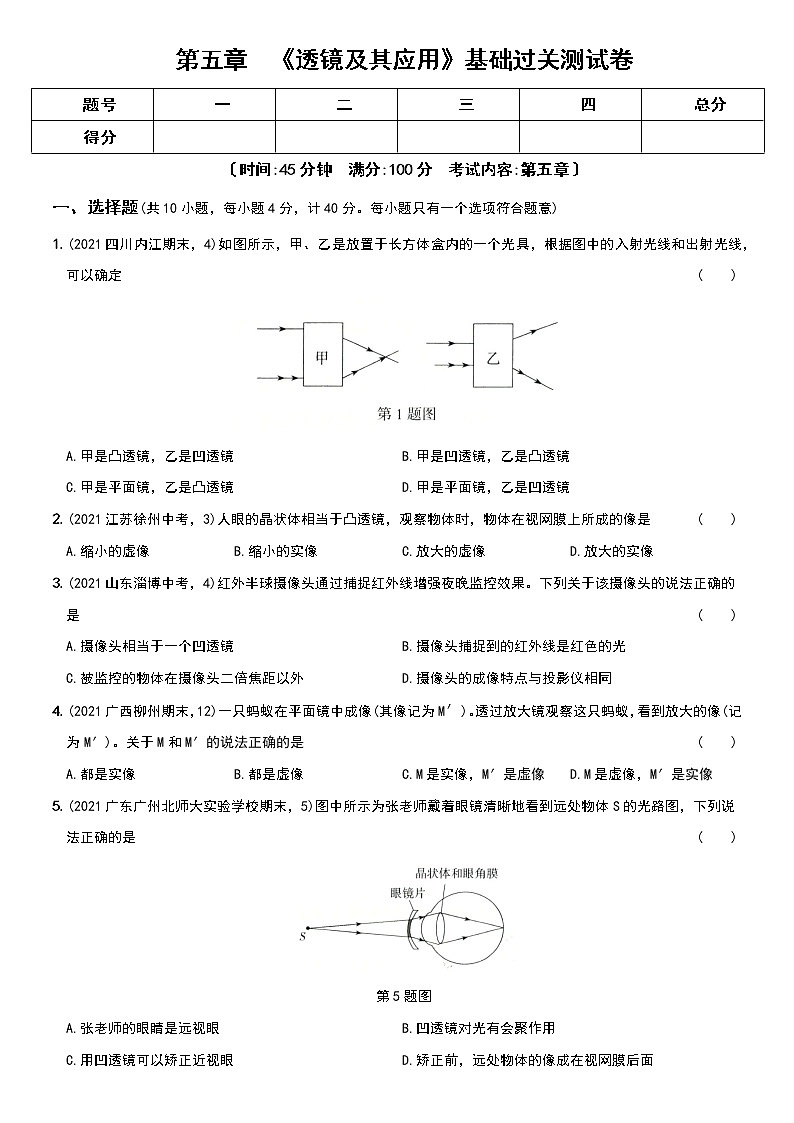

第五章  《透镜及其应用》基础过关测试卷题号一二三四总分得分     〔时间:45分钟  满分:100分  考试内容:第五章〕一、选择题(共10小题，每小题4分，计40分。每小题只有一个选项符合题意)1.(2021四川内江期末，4)如图所示，甲、乙是放置于长方体盒内的一个光具，根据图中的入射光线和出射光线，可以确定              (    )A.甲是凸透镜，乙是凹透镜 B.甲是凹透镜，乙是凸透镜C.甲是平面镜，乙是凸透镜 D.甲是平面镜，乙是凹透镜2.(2021江苏徐州中考，3)人眼的晶状体相当于凸透镜，观察物体时，物体在视网膜上所成的像是 (    )A.缩小的虚像 B.缩小的实像 C.放大的虚像 D.放大的实像3.(2021山东淄博中考，4)红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是              (    )A.摄像头相当于一个凹透镜 B.摄像头捕捉到的红外线是红色的光C.被监控的物体在摄像头二倍焦距以外 D.摄像头的成像特点与投影仪相同4.(2021广西柳州期末，12)一只蚂蚁在平面镜中成像(其像记为M′)。透过放大镜观察这只蚂蚁，看到放大的像(记为M′)。关于M和M′的说法正确的是              (    )A.都是实像 B.都是虚像 C.M是实像，M′是虚像 D.M是虚像，M′是实像5.(2021广东广州北师大实验学校期末，5)图中所示为张老师戴着眼镜清晰地看到远处物体S的光路图，下列说法正确的是              (    )第5题图A.张老师的眼睛是远视眼 B.凹透镜对光有会聚作用C.用凹透镜可以矫正近视眼 D.矫正前，远处物体的像成在视网膜后面6.(2021河北唐山路南期末，8)随着科技的发展，人们的生活进入了“刷脸”时代。“刷脸”时，人脸面对摄像头，系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中              (    )A.人脸是光源 B.摄像头相当于一个凹透镜C.人脸经摄像头成倒立、放大的实像 D.人脸应保持在透镜的两倍焦距以外7.(2021江苏南京鼓楼期末，10)如图所示，某同学将凸透镜正对太阳光，将一张白纸在凸透镜另一侧从透镜处逐渐远离透镜，看到的像是              (    )A.白纸上有缩小的光斑，且光斑的大小不变 B.白纸上有光斑，且一直变大C.白纸上有光斑，且先变大再变小 D.白纸上有光斑，且先变小再变大8.(2021浙江宁波中考，10)在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。小科看到光屏上像的形状和大小分别是              (    )A.E、放大 B.放大 C.E、缩小 D.过、缩小9.(2021山西阳泉期末，6)“自拍神器”给旅行者自拍带来了极大的方便。下列关于“自拍神器”的说法正确的是              (    )A.利用自拍杆可以增大物距，使成像更大 B.利用自拍杆可以增大物距，使所成的像变为虚像C.为了使身后的人能全部被摄入镜头，应将自拍杆拉长 D.利用“自拍神器”可以使成的像变成倒立放大的10.(2021贵州毕节期末，10)在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距离凸透镜32cM处，在凸透镜另一侧距离凸透镜50cm处的光屏上得到烛焰清晰的像，该凸透镜的焦距应该满足的条件是              (    )A.f<16cm B.16cm<f<25cm C.25cm<f<32cm D.32cm<f<50cm二、填空题(共4小题，计18分)11.(2021独家原创试题)(4分)当地时间2021年2月18日，美国NASA“毅力号”火星车成功降落在火星表面，如图甲、乙为“毅力号”火星车的同一个避险摄像头(Hazcams)连续拍摄的两张火星高清照片。该摄像头拍摄乙图照片比拍摄甲图照片时离火星表面更________(选填“近”或“远”)一些，像距更________(选填“大”或“小”)一些。12.(2021河南濮阳期末，6)(4分)两个焦距不同的凸透镜成像情况如图所示，比较成像情况，可以判断甲、乙两图中________图中的透镜焦距较大。比较成像情况，请你提出一个可探究的科学问题：________________ ____________________________________________________________。13.(6分)近视眼的角膜、晶状体比正常眼的更加凸起，来自远处物体的光经过角膜、晶状体折射后成像在视网膜________(选填“前”或“后”)方，用________镜矫正。当下流行的角膜塑形镜，其基本原理就是用塑形镜片压迫角膜，使角膜变得平缓一些，________(选填“增强”或“减弱”)了角膜、晶状体对光的会聚能力。14.(4分)如图所示是一玻璃球的平面图，若将其分成A、B、C三个透镜，则________(选填“A”“B”或“C”)透镜对光有发散作用，且此类透镜可以用来矫正________眼。三、作图题(共2小题，计8分)15.(2021四川自贡中考，26)(4分)请在图中画出光经过凹透镜后的光路图(F为焦点)。16.[2021湖南娄底中考，19(1)](4分)如图，0A是光源S发出的一条经平面镜反射后的反射光线，反射光线0A经过了凸透镜焦点F，请作出OA的入射光线和经凸透镜折射后的折射光线。四、实验探究题(共2小题，计24分)17.(2021独家原创试题)(14分)妞妞发现患近视眼的同学越来越多了，于是她想利用如图所示的实验装置模拟近视眼的成因及矫正方法，给同学们普及科学用眼知识。为了完成该实验，她准备了焦距分别为5cm、10cm和15cm的A、B、C三个凸透镜。在实验中，她用蜡烛模拟人眼观察的物体，用凸透镜模拟人眼的晶状体，用光屏模拟人眼的视网膜。(1)妞妞先用焦距为10cm的B透镜模拟正常人眼的成像情况，通过调节蜡烛、凸透镜和光屏的位置，使光屏上成一个________(选填“正立”或“倒立”)、________(选填“放大”“缩小”或“等大”)的实像。(2)保持蜡烛、凸透镜和光屏的位置不变，若想模拟近视眼的成因，她应该选用________透镜进行实验，此时像成在了光屏的(选填“前方”或“后方”)；若想让像成在光屏上，可以将蜡烛向________(选填“靠近”或“远离”)凸透镜的方向移动，还可以在凸透镜前放置一个合适的________(选填“凸透镜”或“凹透镜”)。(3)请你给同学们提出一条科学用眼的方法：________________________________________________。18.(2021辽宁大连中考，30改编)(10分)实验课上，同学们分组探究“物距大于一倍焦距小于二倍焦距时，凸透镜成像的虚实、正倒和大小”。某小组选用的实验器材有：光具座、“F”形LED发光体、凸透镜(焦距为10cm)、光屏和刻度尺(量程为0～50cm)。(1)第一次实验时，该小组调整好LED发光体、凸透镜和光屏的高度，如图甲所示。将发光体固定在光具座的零刻度线上，通过移动________来达到预设的物距。(2)调整物距后，移动光屏承接到倒立的实像。该小组发现这个像的高度与发光体很接近，仅靠视觉很难比较该像与发光体的大小关系。为了能确定两者的大小关系，则接下来的实验操作是：________________________________________________。在本次实验中，光屏上的像和凸透镜的位置如图乙所示，则像距v1=________cm。(3)该小组继续进行实验。记录的实验数据如下表。分析表中信息，可以得出的探究结论是：________________________________________________。(4)得出结论后，该小组与其他小组进行交流。他们发现其他小组选取了不同焦距的凸透镜进行实验，也得到了与自己相同的结论。这样使该探究结论更________________。五、简答题(共1小题，计10分)19.(2021独家原创试题)(10分)牛牛发现修表师傅在维修手表时，需要戴一个如图所示的“眼镜”，通过这个“眼镜”可以将手表内部的细微结构看得更清楚。(1)根据你的生活经验，你认为修表师傅的这个“眼镜”里装的是什么透镜？(2)为了让手表内部的细微结构看起来更大一点，应该如何调节该“眼镜”？(3)假如让你设计一款具有同样功能的“眼镜”，你都想到了哪些更实用的创新设计？(写出一个即可)第19题图

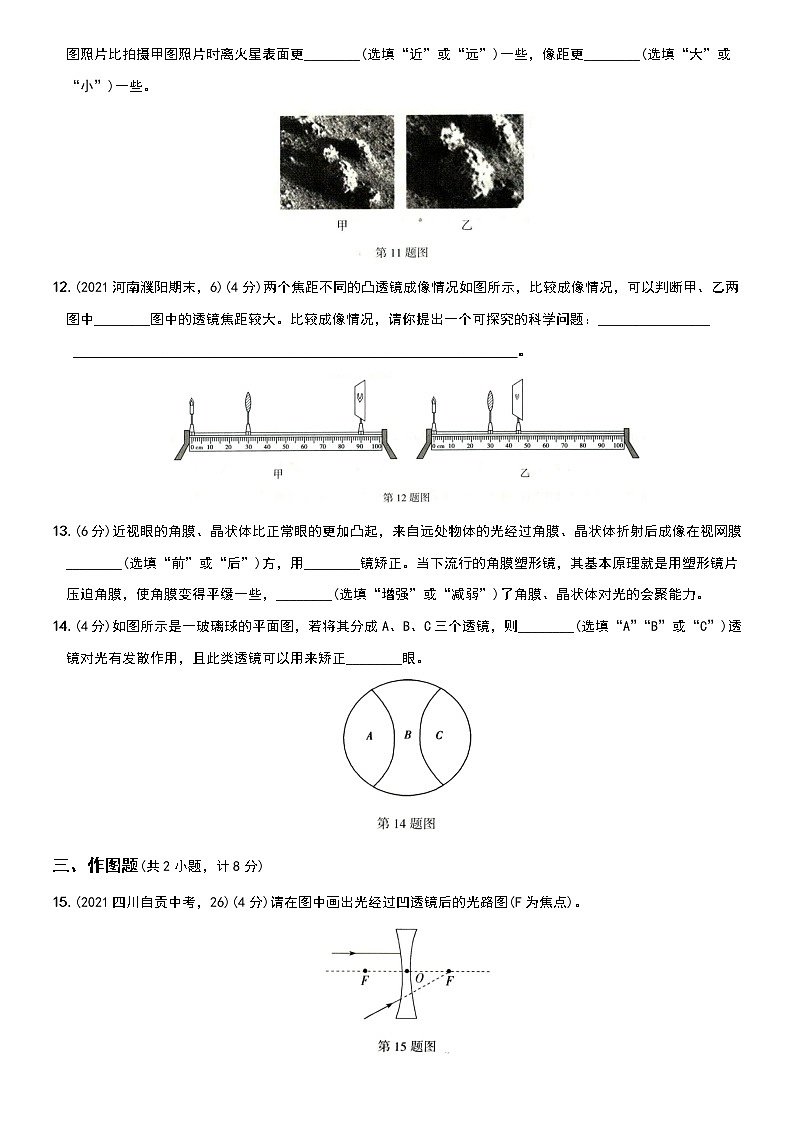

♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪《参考答案及解析》第五章 基础过关测试卷1.A  左图中的光具能够让光透过，并且出射光线与入射光线相比变得会聚，所以该光具对光有会聚作用，是凸透镜：右图中的光具能够让光透过，并且出射光线与入射光线相比变得发散，所以该光具对光有发散作用，是凹透镜。2.B  人的眼睛的晶状体相当于凸透镜，观察物体时，物体在视网膜上成倒立、缩小的实像。3.C  摄像头相当于凸透镜，是利用物体在凸透镜的2倍焦距以外，成倒立、缩小实像的原理工作的，与照相机的成像原理相同；摄像头捕捉到的红外线属于不可见光，在红光以外，不是红色的光。4.B  平面镜所成的像与物体关于镜面对称，是由光的反射形成的，是虚像，即M是虚像；透过放大镜观察这只蚂蚁，看到放大的像，是正立放大的虚像，即M′是虚像。5.C  由图可知，张老师用对光有发散作用的凹透镜矫正自己的眼睛，说明张老师的眼睛是近视眼。6.D  人脸不会发光，不是光源，故A错误；摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B、C错误；当u>2f时，成倒立、缩小的实像，所以，“刷脸”时，人脸应位于摄像头两倍焦距之外，故D正确。7.D  太阳光射向地球，可以认为是平行光，太阳光正对凸透镜，此时的太阳光平行于主光轴，经凸透镜折射后会聚在主光轴上，拿一张白纸在凸透镜的另一侧从透镜处逐渐远离透镜，在白纸上的光斑会逐渐变小，当白纸在凸透镜的焦点上时光斑最小，再缓慢远离透镜时会聚的光就开始发散，光斑又变大。ASE8.A  凸透镜的焦距f=10cm，物距u=13cm，满足2f>u>，成倒立、放大的实像；由图可知，光源“F”开口向里，因凸透镜成的实像是倒立的，即像与物体的左右、上下相反，所以，在光屏前面看到的“F”是开口向外的，即像的形状应该是“E”。9.C  照相机的镜头是一个凸透镜，成倒立、缩小的实像；根据凸透镜成实像时，物距越大，像距越小，像越小，可知与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果；为了使身后的人能全部被摄入镜头，即像要变小，需要减小像距，增大物距，应将自拍杆拉长，故A、B、D错误，C正确。10.B  由题意可知，u=32cm，v=50cm，即u<v，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，像距大于二倍焦距，则f<32cm<2f，50cm>2f，解得16cm<f<25cm，故B正确。11.[答案]：近  大[解析]：通过对比两张照片可以看出，乙图照片拍摄的火星表面的像更大一些，根据凸透镜成实像时，物近像远像变大，可以判断出该摄像头拍摄乙图照片比拍摄甲图照片时离火星表面更近一些，像距更大一些。12.[答案]：甲  凸透镜所成实像的大小与凸透镜的焦距有什么关系[解析]：图中所成的像是实像，物距相同，像距越大，焦距越大，故甲图中的凸透镜的焦距大；物距相同，焦距不同，光屏上成像的大小不同，故可以提出问题：凸透镜所成实像的大小与凸透镜的焦距有什么关系。13.[答案]：前  凹透  减弱[解析]：近视眼使像成在了视网膜的前方；应配戴凹透镜进行矫正：角膜塑形镜的作用是用塑形镜片压迫角膜，使角膜变得平缓一些，减弱了角膜、晶状体对光的会聚能力。14.[答案]：B  近视[解析]：透镜B的中间比边缘薄，是凹透镜，凹透镜对光起发散作用，可以矫正近视眼。而A、C中间比边缘厚，是凸透镜。15.[答案]：如图所示[解析]：由图可知，上面的入射光线平行于凹透镜的主光轴，则折射光线反向延长通过焦点；下面的入射光线的延长线经过焦点，则折射光线会平行于主光轴。16.[答案]：如图所示[解析]：过反射点垂直于镜面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在法线左侧作出入射光线；对于凸透镜，过焦点的光线经凸透镜折射后，其折射光线平行于主光轴。17.[答案]：(1)倒立  缩小(2)A  前方  靠近  凹透镜(3)见解析[解析]：(1)正常人眼成的是物体倒立缩小的实像，所以应该通过调节蜡烛、凸透镜和光屏的位置，使光屏上成一个倒立、缩小的实像，以此来模拟正常人眼的成像情况；(2)近视眼是晶状体太厚、折光能力太强形成的，它将像成在了视网膜的前方，为了模拟近视眼的成因，应该选用对光折射能力强、焦距短的A凸透镜；根据凸透镜成像规律，若想让光屏前的像成在光屏上，应该将蜡烛靠近凸透镜；利用凹透镜能使光发散的特点，在凸透镜前面放一个合适的凹透镜，也能将像成在光屏上，从而矫正近视眼；(3)科学用眼的方法主要有：养成看书写字的正确姿势；避免在强光或光线昏暗的环境下看书；避免长时间看电视、玩电子游戏等。18.[答案]：(1)凸透镜(2)在光屏上画出一组等距的平行线，使相邻两线的距离等于LED发光体高度d   21.5(3)物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距越小，像距越大(4)具有普遍性[解析]：(1)将发光体固定在光具座的零刻度线上，发光体的位置不变，通过移动凸透镜来达到预设的物距；(2)像的高度与发光体很接近，这表明像距和物距相接近，所以接下来的实验操作是在光屏上画出一组等距的平行线，使相邻两线的距离等于LED发光体高度d；由图可知，像距v1=21.5cm；(3)根据表格中的数据可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，物距越小，像距越大；(4)其他小组选取了不同焦距的凸透镜进行实验，也得到了相同的结论，通过多次实验，能避免偶然性，使该探究结论更具有普遍性。19.[答案]：见解析[解析]：(1)由题意可知，通过该“眼镜”能将手表内部的细微结构看得更清楚，根据生活经验可以判断，该“眼镜”里装的是凸透镜，它利用当凸透镜离物体的距离小于一倍焦距时能成物体正立放大的虚像的原理；(2)为了让手表内部的细微结构看起来更大一点，应该让该“眼镜”离手表稍远一点，此时物体的虚像会更大；(3)实用的创新设计有：为该“眼镜”装一个亮度适宜的LED照明灯；为该“眼镜”匹配一定量的不同放大倍数的凸透镜片等。
