2022年中考物理复习电学实验微专题

这是一份2022年中考物理复习电学实验微专题，共10页。试卷主要包含了小华做”测量小灯泡电功率”实验等内容，欢迎下载使用。

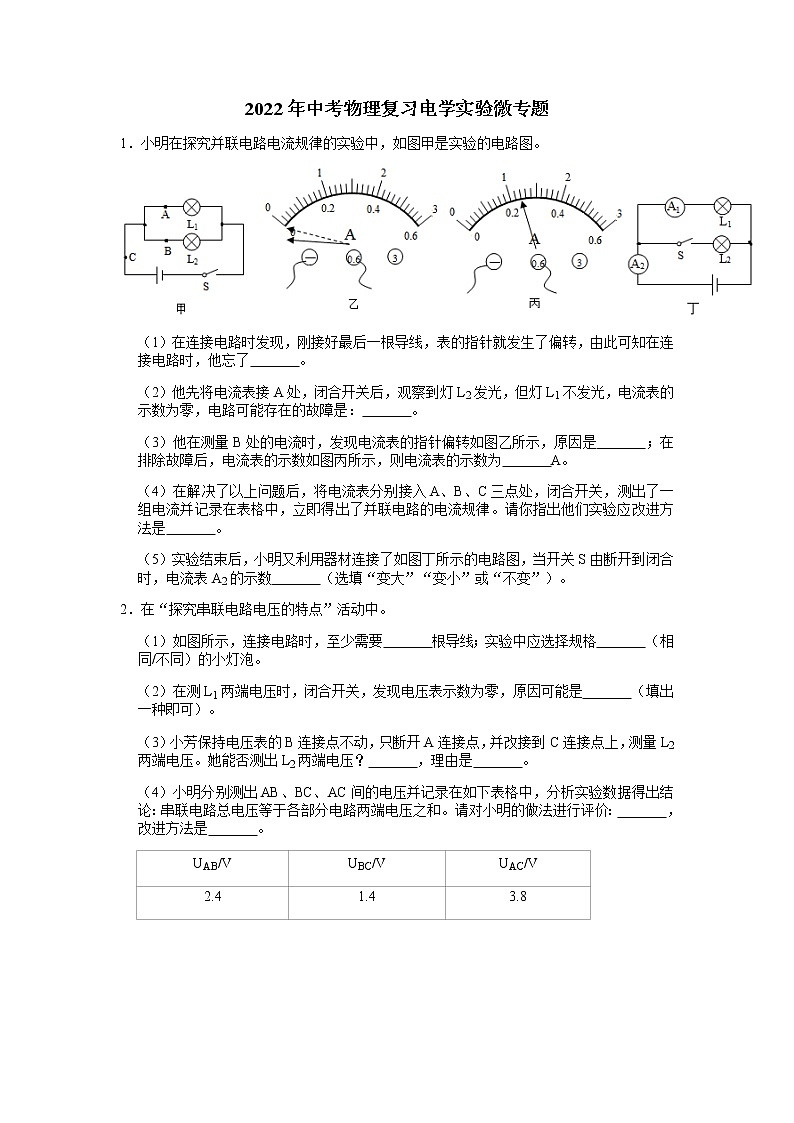

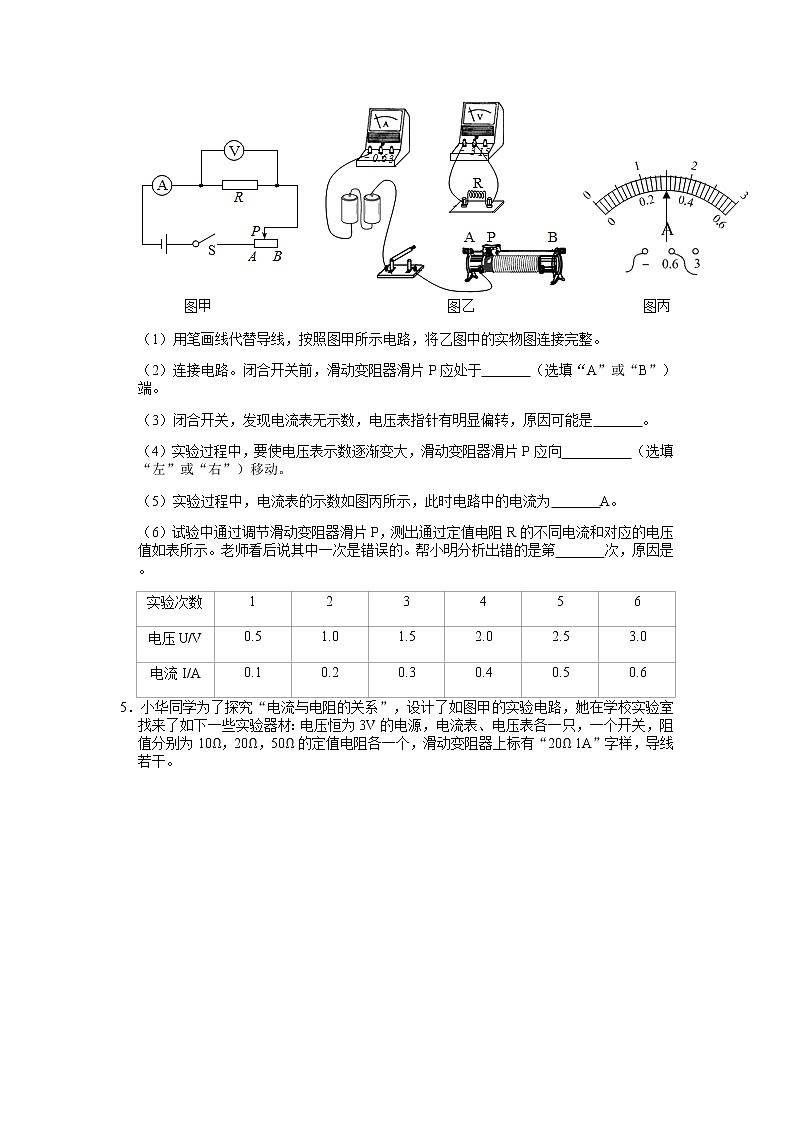

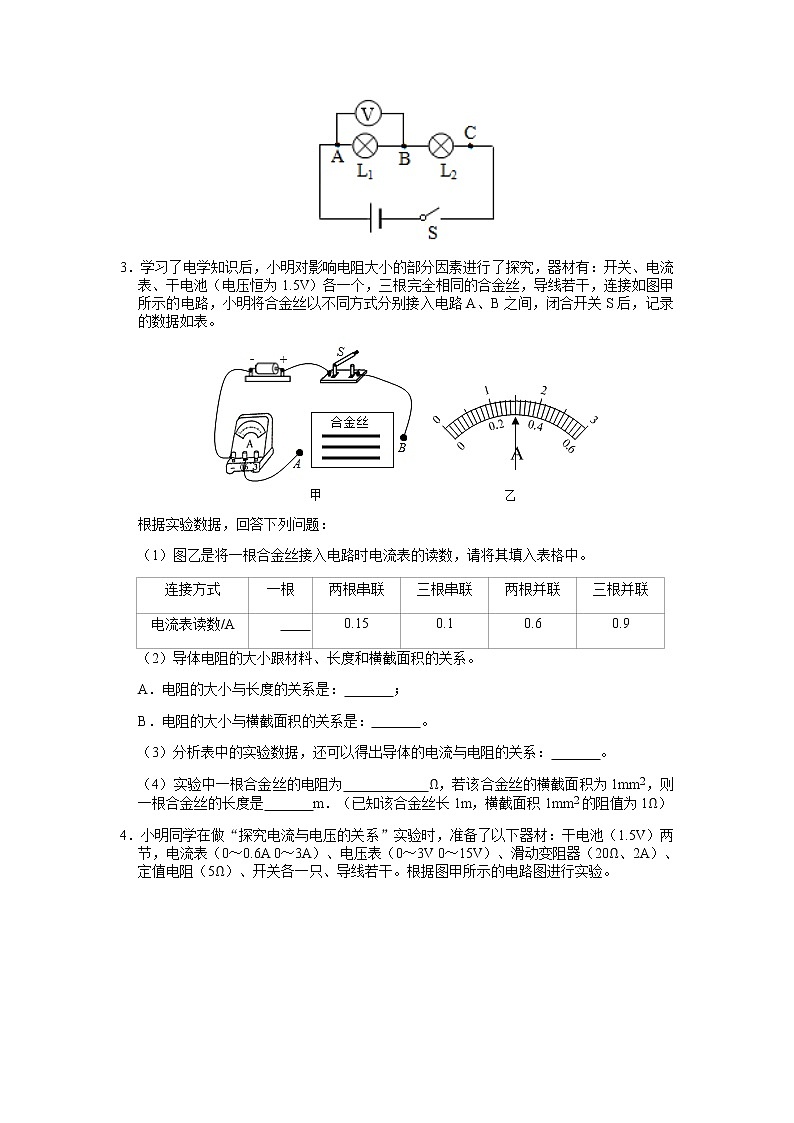

2022年中考物理复习电学实验微专题1．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了　   　。（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　   　。（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是　   　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　   　A。（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是　   　。（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数　   　（选填“变大”“变小”或“不变”）。2．在“探究串联电路电压的特点”活动中。（1）如图所示，连接电路时，至少需要　   　根导线；实验中应选择规格　   　（相同/不同）的小灯泡。（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是　   　（填出一种即可）。（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　   　，理由是　   　。（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　   　，改进方法是　   　。UAB/VUBC/VUAC/V2.41.43.83．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。连接方式一根两根串联三根串联两根并联三根并联电流表读数/A　   　0.150.10.60.9（2）导体电阻的大小跟材料、长度和横截面积的关系。A．电阻的大小与长度的关系是：　   　；B．电阻的大小与横截面积的关系是：　   　。（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：　   　。（4）实验中一根合金丝的电阻为　        　Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是　   　m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）4．小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。根据图甲所示的电路图进行实验。（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。（2）连接电路。闭合开关前，滑动变阻器滑片P应处于　   　（选填“A”或“B”）端。（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是　   　。（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向　      　（选填“左”或“右”）移动。（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为　   　A。（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第　   　次，原因是　   　。实验次数123456电压U/V0.51.01.52.02.53.0电流I/A0.10.20.30.40.50.65．小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。（1）请你用笔画线代替导线，将图乙中的实物连接完整。（2）在连接实验电路时，小华应将开关处于　   　状态。闭合开关前，应将滑动变阻器滑片滑到最　   　端（选填“左”或“右”）。（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是　   　。（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是　   　V，要完成这次实验，接下来她应将变阻器滑片向　   　端（选填“左”或“右”）移动，使电压表的示数为　   　V。（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（　   　）A．滑动变阻器的阻值太大   B．电压表量程选小了C．滑动变阻器的阻值太小   D．滑动变阻器烧坏了（6）小华解决了上述问题后，完成了实验。利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出了电流与电阻的关系是　   　。6．图甲是用伏安法测未知电阻R的实验图。（1）请用笔画线代替导线，将图甲中实物电路连接完整。（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其读数为I＝　   　A，则未知电阻R＝　   　Ω。（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；②　   　，用电压表测出电源的电压U；③请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝　   　。7．小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5V，电源电压4.5V。（1）请用笔画线代替导线，将图甲所示的实物电路连接完整。（2）在连接电路时，开关应　   　，滑动变阻器滑片P应位于　   　（选填“A”或“B”）端。（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图乙所示，此时小灯泡的电阻约为　   　Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图象，发现I﹣U图线是一条曲线，原因是　   　。（4）如果还想测量额定电压为3.8V的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，你的办法是　   　。8．在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A”，小灯泡的额定电压U额＝2.5V，额定功率小于1.2W，两个阻值分别为10Ω、20Ω的定值电阻R0可供选择。（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。（2）正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为　   　W。实验次数物理量12345电压/V1.01.52.02.53.0电流/A0.240.320.38 0.44电功率/W     （3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而　   　。根据数据还可判断出，小聪在实验中选用的是R0＝　   　Ω的定值电阻。（4）完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整。①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为　   　；②滑片不动，再将开关S1，拨至“2”，读出电压表示数为U0；③小灯泡的额定功率：P额＝　   　。（用U额、U0、R0表示）若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值　   　（选填“偏大”或“偏小”）。9．小华做”测量小灯泡电功率”实验。实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表电压表开关各一个、规格分别为R1：“10Ω 1A”和R2“30Ω 0.5A”的滑动变阻器各一个、导线若干。（1）小华设计了图甲所示的电路，她应选用的滑动变阻器规格为　   　（R1/R2）。（2）连接好电路后，闭合开关，发现小灯泡不亮，此时小华　   　（能/不能）确定电路一定存在故障。（3）如果电流表有示数，电压表无示数，则故障原因可能是小灯泡　   　（短路/断路）。（4）确定电路正确后。移动滑动变阻器滑片在不同位置，小灯泡U﹣I图像如图乙所示，当小灯泡正常发光时。小灯泡的额定功率为　   　W。（5）小华在某次调节中滑动变阻器接入电路的阻值增加了△R1，同时小灯泡电阻变化了△R2，则△R1　   　（大于/小于/等于）△R2。（6）同组的小敏在测该小灯泡的额定功率时，电压表损坏，小敏利用身边的器材设计了如图丙所示的电路。其中电源电压恒为U，R的电阻值已知。①闭合开关S和　   　，　   　（调节/不调节）滑动变阻器的滑片，使电流表的示数为；②闭合开关S和　   　，　   　（调节/不调节）滑动变阻器的滑片，记录电流表的示数为I；③小灯泡额定功率表达式为：P额＝　   　（用已知量符号表示）。10．用如图1所示的装置探究“电流通过导体产生的热量与电流的关系”，相同烧瓶内装满了煤油。（1）烧瓶中装入的煤油是 　   　（选填“导体”或“绝缘体”）。（2）请根据实物电路，在虚线框图2内画出对应的电路图。（3）为达到实验目的，选用的两电阻丝R1与R2的阻值应 　   　，通过R1的电流 　   　通过R2的电流。（4）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明 　   　。（5）小红用如图3所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流的关系图象，根据焦耳定律可知，图4中能正确反映h﹣I关系的是 　   　。【拓展】用Q＝I2Rt可以算电流通过任何用电器产生的热量，能用Q＝UIt计算电流通过任何用电器产生的热量吗？请用实例说明原因 　   　11．某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。（1）请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。（2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫　   　。（3）接好电路，闭合开关，通电一段时间后，　   　（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，　   　越大，所产生的热量越多。（4）让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联（如图乙所示）。移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验。此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是　   　（5）如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q＝　   　。12．某物理学习小组进行“探究电流相同时通电导体产生热量的多少跟电阻的关系”时，可供选用的器材有：6V电源、5Ω的发热电阻两只、10Ω的发热电阻两只、量程适合的温度计两支、规格相同的烧瓶两只、水、酒精、煤油、开关、导线若干。（1）他们设计了图甲和图乙所示的两个方案，本实验应该选用图 　 　所示方案。（2）所选方案中两发热电阻的阻值应 　 　，两个烧瓶内的液体应为质量 　 　的 　 　种类的液体。（均填“相同”或“不同”）（3）已知比热容的大小为c水＞c酒精＞c煤油，为了缩短实验时间，应选用的液体是 　 　。完成上述实验后，实验小组利用以上器材，又添加了天平、烧杯、停表等器材，设计了“测定酒精的比热容”的实验。已知在本次实验条件下，水的沸点为100℃，酒精的沸点为78℃，忽略热量散失。（4）实验小组认为图甲和图乙所示两个方案均可行，为了让两种液体相同时间内吸收的热量相同，不论选择哪种方案，两发热电阻的阻值应 　 　（填“相同”或“不同”）。（5）方案选定后，实验过程如下：①将天平放在水平实验台上，把游码拨到标尺左端的零刻度线处，观察到指针偏向分度盘的左侧，向右调节 　    　，直至天平平衡。用烧杯和天平测量出质量相等的水和酒精，分别装入两个烧瓶里。②记下两种液体的初始温度，接通电路，加热一段时间后，记下液体的末态温度。该实验过程中应保证酒精的温度低于 　             　。③根据表中数据可得酒精的比热容为 　 　J/（kg•℃）。液体加热时间/s质量/g初始温度/℃末态温度/℃比热容/J（kg•℃）水4206020324.2×103酒精420602041 （6）结合表中数据进一步分析，可知实验过程中选择的是图 　 　所示方案。
