2022年中考物理专题复习+电流做功与电功率

这是一份2022年中考物理专题复习+电流做功与电功率，共8页。试卷主要包含了选择题，填空题，做图与实验题，计算题等内容，欢迎下载使用。

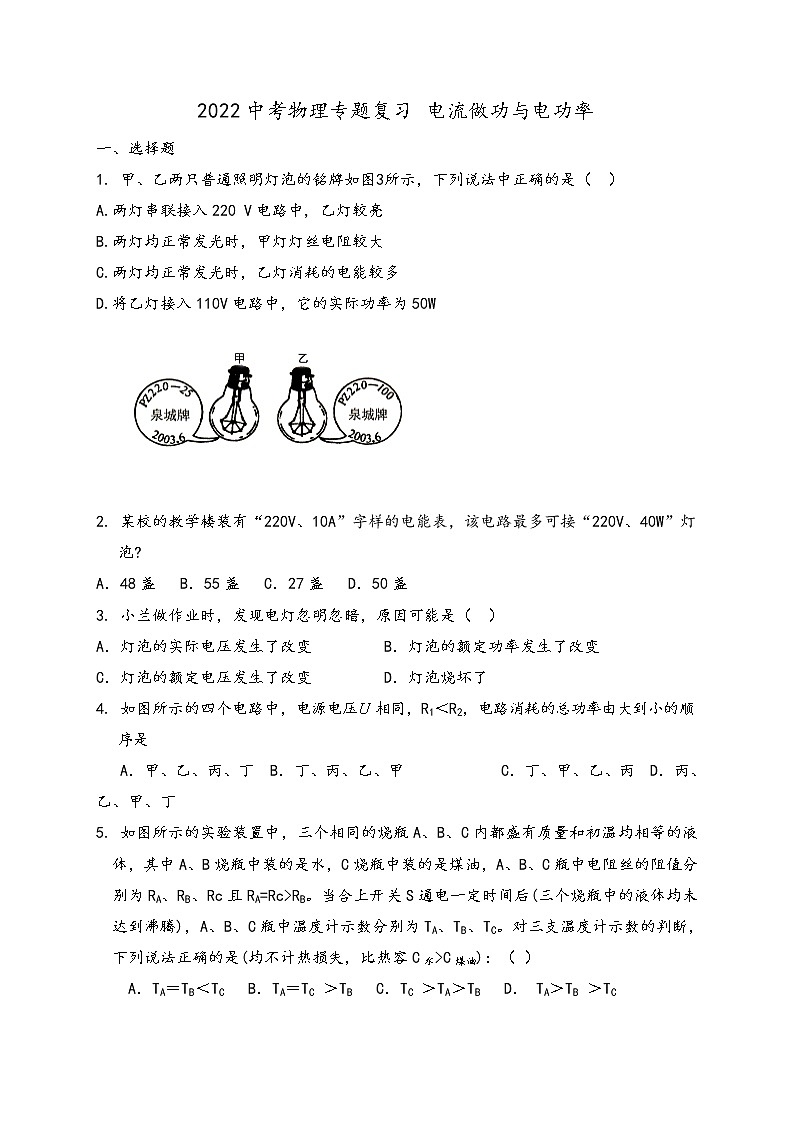

2022中考物理专题复习 电流做功与电功率一、选择题1. 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是（  ）A.两灯串联接入220 V电路中, 乙灯较亮                 B.两灯均正常发光时，甲灯灯丝电阻较大C.两灯均正常发光时，乙灯消耗的电能较多   D.将乙灯接入110V电路中，它的实际功率为50W     2. 某校的教学楼装有“220V、10A”字样的电能表，该电路最多可接“220V、40W”灯泡?A．48盏 B．55盏 C．27盏 D．50盏3. 小兰做作业时，发现电灯忽明忽暗，原因可能是（  ）A．灯泡的实际电压发生了改变         B．灯泡的额定功率发生了改变C．灯泡的额定电压发生了改变         D．灯泡烧坏了4. 如图所示的四个电路中，电源电压相同，R1＜R2，电路消耗的总功率由大到小的顺序是A．甲、乙、丙、丁  B．丁、丙、乙、甲 C．丁、甲、乙、丙 D．丙、乙、甲、丁5. 如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、Rc且RA=Rc>RB。当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为TA、TB、TC。对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油)：（ ）A．TA＝TB＜TC   B．TA＝TC ＞TB   C．TC ＞TA＞TB   D． TA＞TB ＞TC6. 如图，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡都完好无损。则乙灯不发光的原因最有可能是  （    ）   A．乙灯的实际功率太大                 B．乙灯的电阻远大于甲灯的电阻   C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压 7. 标有“220V 400W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（    ）A．电风扇        B．电视机         C．电烙铁           D．节能灯8. 如图所示，将标有“8V  8W"的灯泡L1和“8V  16W"的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（    ）A．灯泡L1、L2都能正常发光        B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮             D．灯泡L1比灯泡L2亮    9. 有些地区在晚上用电高峰时，用户得到的电压明显低于220V，这时白炽灯昏暗，有些用电器不能正常工作，对这种现象的正确解释是A．因电网供给用户的电流是一定的，用电高峰时，接入的用电器多了，分配给每个用电器的电流自然会减少B．因电网供给用户的电功率是一定的，用电高峰时接入的用电器多了，分配给每个用电器的电流自然会减少C．用电高峰时，接入的用电器多了，电路中的总电阻增大，干路的电流减小，分配给每个用电器的电流自然会减少D．由于输电线本身有电阻，用电高峰时，接的用电器多了，电路中的总电阻减小，干路的电流增大，输电线上的电压损失增大，用户得到的电压就减小10. 如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω 1A”字样。当R2的滑片P在端b且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合开关S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流-电压图像，下列说法正确的是（　　）

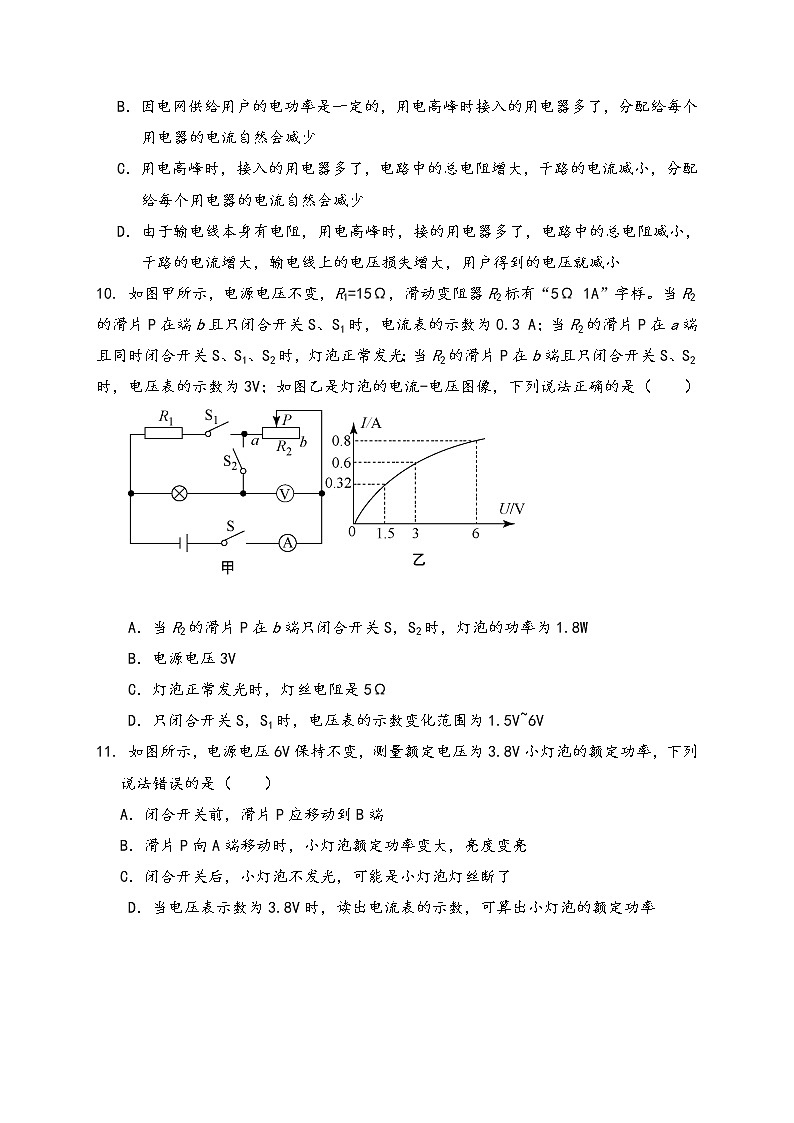

 A．当R2的滑片P在b端只闭合开关S，S2时，灯泡的功率为1.8WB．电源电压3VC．灯泡正常发光时，灯丝电阻是5ΩD．只闭合开关S，S1时，电压表的示数变化范围为1.5V~6V11. 如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（    ）A．闭合开关前，滑片P应移动到B端B．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮C．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了D．当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率12. 图甲所示电路中；电源电压保持不变，灯L上标有“6V”字样。图乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图象。闭合开关S，S2时，将滑片P移到变阻器R的中点时，小灯泡正常发光，电压表V1的示数为3V。下列说法中错误的是（　　）    A．电源电压U=9VB．滑动变阻器R的最大阻值是20ΩC．闭合开关S，S2时，小灯泡的实际功率为P1=1W时，滑动变阻器消耗的功率为1.75WD．闭合开关S，S1时，电路的最小功率为1.35W二、填空题13. 某段电路两端电压为3 V，5s 内电流做功20J，这段电路消耗的电功率是        _；这段电路的电阻是         。14. 一小灯泡标有“6V　1.8W”字样，它正常工作时的电阻是     　  ；如果电阻保持不变，当加在它两端电压为5V时，通过它的电流为　　　　　。但是在它不工作时，用测电阻的仪表测得它的电阻却是8Ω。关于这种差异的合理解释是：金属的电阻随                　　      而改变。15. 某灯泡上标有“220V  100W”字样，表明该灯正常发光时该灯两端的电压是      V，额定功率是       W，灯丝的电阻是      Ω，正常发光       h消耗1kW·h 电能。16. 如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W。当滑片P从B处移至滑动变阻器R2的中点时，电压表的示数变化了1V。则电源电压为______V，定值电阻R1的阻值为______Ω。调节过程中R2的电功率最大值为______W。 三、做图与实验题17. 如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温均相同的煤油。闭合开关一段时间，可以通过观察          情况，判断电阻丝产生热量的多少。此方案是探究       和时间相同时，电流通过电阻产生的热量与       大小的关系。（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲      R乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体比热容关系c甲     c乙。 18. 一个额定电压是 6V的小灯泡，其正常工作时通过的电流约为 0．3 A。小冬想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0．5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（电压为12V）。（1）小冬设计了如图1所示电路图，通过分析你认为小冬应选用规格为___________________的滑动变阻器。（2）图2已连接了部分电路。请你根据图 1所示电路图，用笔画线代替导线，将电路连接完整。图1                            图2                                     图3⑶小冬正确选择了滑动变阻器，将图2的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。具体原因是________________________________________________。⑷小冬排除故障后，继续实验。当电压表的示数为6V 时，电流表的示数如图3所示，该灯泡的额定功率是______________w。⑸不改变上面连好的电路，还可以完成的实验有：____________________________________（写出一个即可）。19. 如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω  2A”、B规格“50Ω   lA”可选。（1）本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。（2）请用笔画线代替导线将图甲的实验电路连接完整。（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_____V。要测小灯泡的额定功率，应将滑片P向____ （选填“A”或“B”）端移动，使电压表示数为2.5V。20. 实验：测量小灯泡的电功率所用到的器材有：额定电压为2.5V的小灯泡、滑动变阻器、干电池两节、开关、导线若干等。（1）本实验的原理是：P=       。（2）实验步骤：①请将实物图连接完整，要求滑片P向右滑动时电阻变小，电压表选择合适量程。②闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因：现象电灯的亮暗电流表电压表可能的原因1不亮有示数无示数 2不亮无示数有示数 3不亮有示数有示数 ③排除故障后，当移动滑片P到某位置时，电压表示数如图乙所示；若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向     （选填“左”或“右”）移动，使电压表的示数变为     V，若此时电流表的示数如图丙所示，则小灯泡的额定功率是      W。      四、计算题21. 如图所示，小灯泡L上标有“6V 3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A。求：（1）小灯泡L的电阻？（2）通过R0的电流是多少？（3）电路消耗的总功率是多少？     22. 一定温度下，两个电路元件A和B中的电流与两端电压的关系如图所示。（1）由图知，元件______中的电流与它两端电压之间的关系遵循欧姆定律。（2）将A和B并联后接在电压为2.0V的电源两端，求元件A的电功率及通过A和B的总电流。
