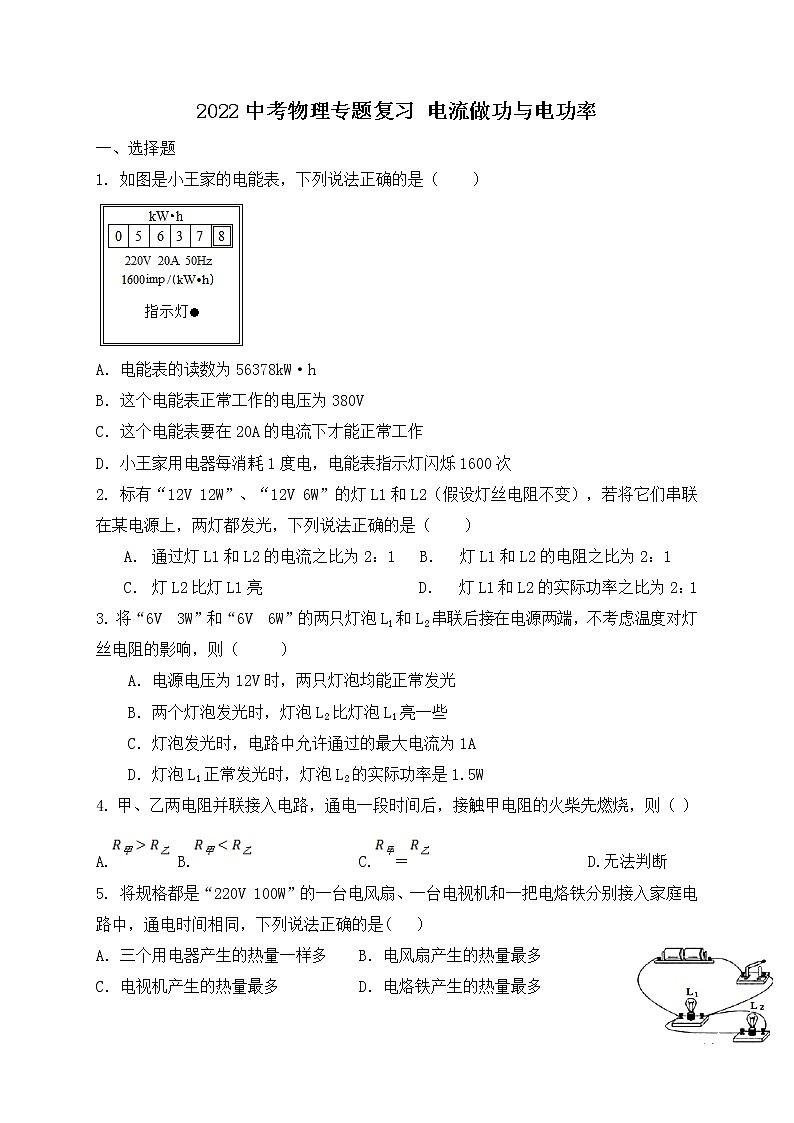

2022年中考物理专题复习+电流做功与电功率

这是一份2022年中考物理专题复习+电流做功与电功率，共10页。试卷主要包含了选择题，填空题，做图与实验题，计算题等内容，欢迎下载使用。
1. 如图是小王家的电能表，下列说法正确的是（ ）
A．电能表的读数为56378kW·h
B．这个电能表正常工作的电压为380V
C．这个电能表要在20A的电流下才能正常工作
D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次
2. 标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ）
A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1
C．灯L2比灯L1亮 D．灯L1和L2的实际功率之比为2：1
3. 将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
4. 甲、乙两电阻并联接入电路，通电一段时间后，接触甲电阻的火柴先燃烧，则（ ）
A.B.C.＝D.无法判断
5. 将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是( ）
A．三个用电器产生的热量一样多B．电风扇产生的热量最多
C．电视机产生的热量最多D．电烙铁产生的热量最多

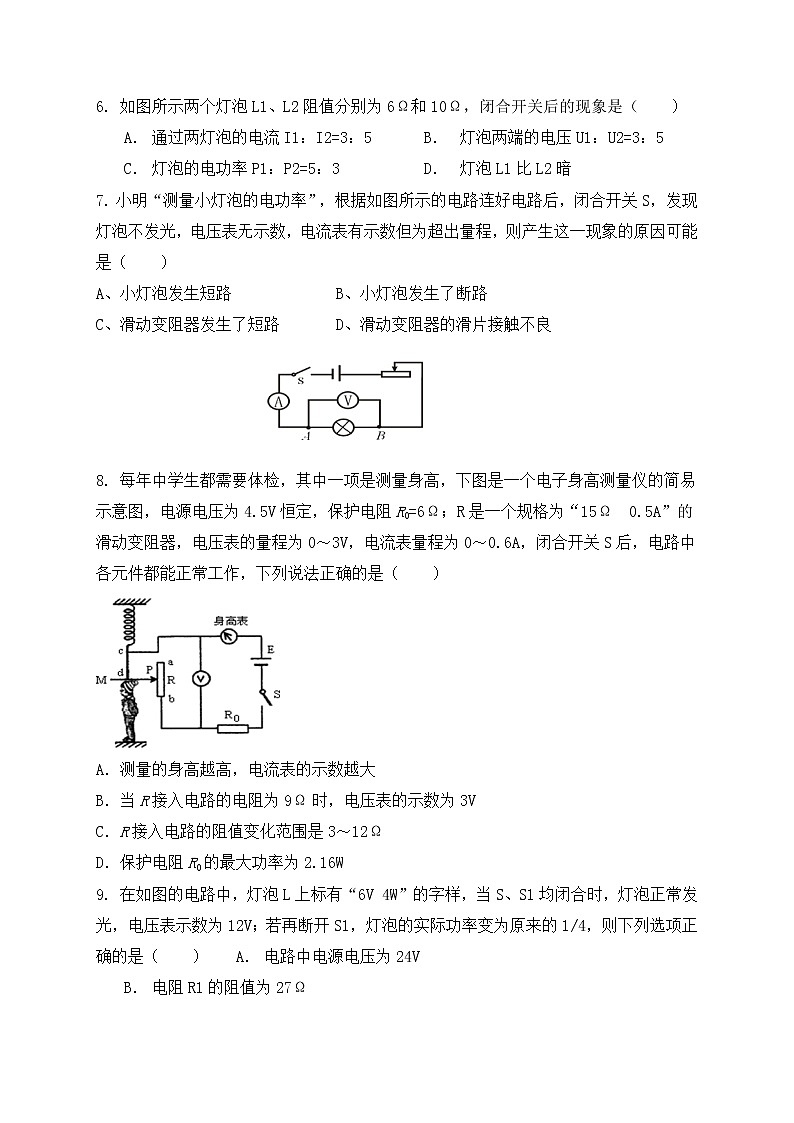

6. 如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（ ）
A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5
C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗
7. 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（ ）
A、小灯泡发生短路 B、小灯泡发生了断路
C、滑动变阻器发生了短路 D、滑动变阻器的滑片接触不良
8. 每年中学生都需要体检，其中一项是测量身高，下图是一个电子身高测量仪的简易示意图，电源电压为4.5V恒定，保护电阻R0=6Ω；R是一个规格为“15Ω 0.5A”的滑动变阻器，电压表的量程为0～3V，电流表量程为0～0.6A，闭合开关S后，电路中各元件都能正常工作，下列说法正确的是（ ）
A．测量的身高越高，电流表的示数越大
B．当R接入电路的电阻为9Ω时，电压表的示数为3V
C．R接入电路的阻值变化范围是3～12Ω
D．保护电阻R0的最大功率为2.16W
9. 在如图的电路中，灯泡L上标有“6V 4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项正确的是（ ） A．电路中电源电压为24V
B．电阻R1的阻值为27Ω

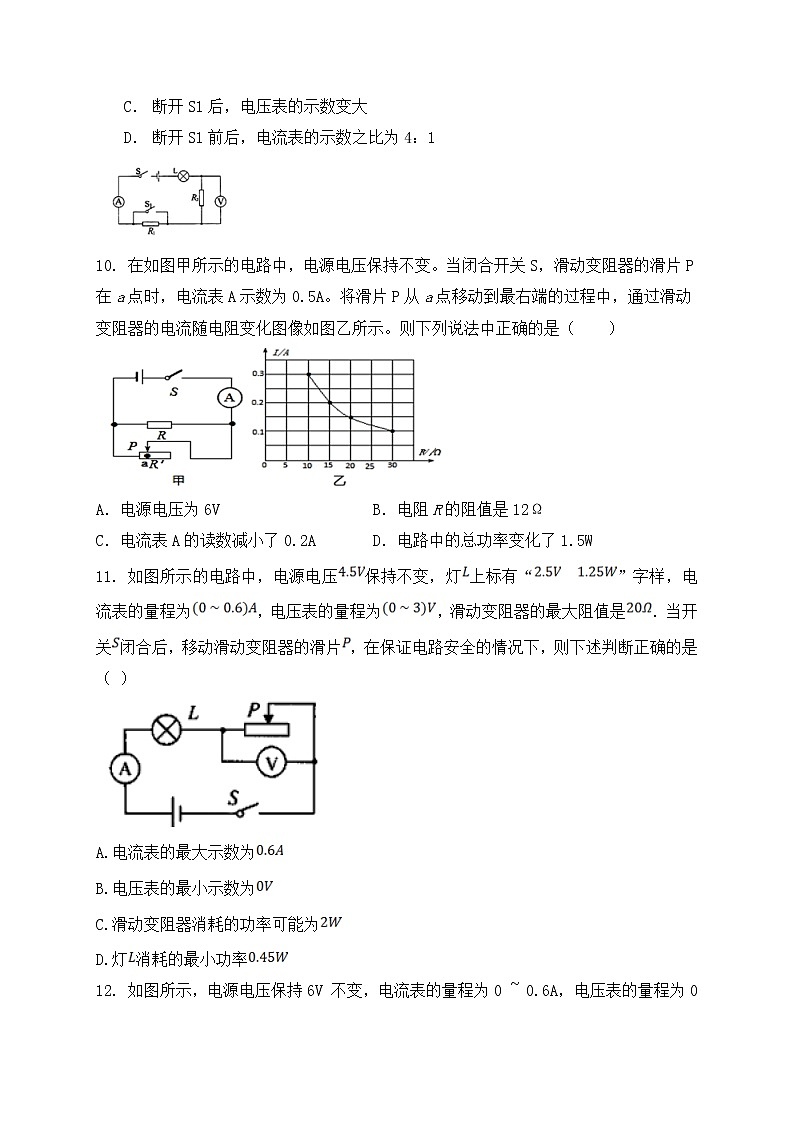

C．断开S1后，电压表的示数变大
D．断开S1前后，电流表的示数之比为4：1
10. 在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P在a点时，电流表A示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示。则下列说法中正确的是（ ）
A．电源电压为6VB．电阻R的阻值是12Ω
C．电流表A的读数减小了0.2AD．电路中的总功率变化了1.5W
11. 如图所示的电路中，电源电压保持不变，灯上标有“ ”字样，电流表的量程为，电压表的量程为，滑动变阻器的最大阻值是．当开关闭合后，移动滑动变阻器的滑片，在保证电路安全的情况下，则下述判断正确的是（ ）

A.电流表的最大示数为
B.电压表的最小示数为
C.滑动变阻器消耗的功率可能为
D.灯消耗的最小功率
12. 如图所示，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“10 0.5A”，滑动变阻器的规格为“20 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是 （ ）
A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
B．电流表示数允许的变化范围为0.2A~ 0.5A
C．变阻器R2接入电路的阻值允许变化范围为2~ 20
D．电路消耗总功率允许的变化范围为1.2W~ 3W
二、填空题
13. 某电热壶铭牌上标有“220V 1000W”字样，当其正常工作时，把质量为2kg、温度为30℃的水加热到80℃，用时10min【C水=4.2×103J/(㎏·℃)】。加热过程中，水吸收的热量是 J，电热壶烧水的效率是 。
14. 已知R1：R2 =3：4，当电R1、R2串联在电路中时，R1、R2两端的电压之比U1：U2= ；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比R1、R2=
15. 某型号电烤箱有“高温”和“低温”两挡.电路如图，开关S接______时，是“高温挡”，当开关分别接“1”和“2”时，电流表示数为5A和1A，则电阻R=______Ω.若电烤箱处于“高温”挡工作10min产生的热量为______J，若电烤箱处于“低温”挡工作时，R0的电功率为______ W。
16. 图甲是通过灯泡的电流跟其两端电压关系的图象。现将与阻值为的电阻连入图乙所示电路。闭合开关，的实际功率为．则电源电压是________。
三、做图与实验题
17. 图甲是在物理实验是测量小灯泡额定功率的实验装置，小灯泡上标有2.5V的字样，采用两节新的干电池做电源．
（1）为保护电路元件安全，连接电路时开关应 ；图中有一根导线还没有连好，应该把它接在电压表 （选填“0”、“3”或“15”）接线柱上．
（2）闭合开关前，滑动变阻器的滑片P应调至 （选填“C”或“D”）端；闭合开关后，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器的滑片P向 （选填“C”或“D”）端滑动，直到电压表示数为2.5V时为止．
（3）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 ．
（4）利用所测数据也能计算出灯泡正常发光时灯丝的电阻为 （保留到整数位）．
（5）他通过调节滑动变阻器的滑片，测出了三组实验数据，如表所示．经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是 ．
18. 圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．
（1）实验总通过观察两个U形管中 的变化来比较电流通过电阻丝产生的热量的多少．
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与 的关系．
（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的 越大，电阻产生的热量越多．
（4）该实验采取的探究方法是 ．
19. 小刚在测量正常工作电压是的小灯泡电阻的实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整．
（2）闭合开关后，小刚发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是（ ）
A.检查电路是否断路
B.检查电路是否短路
C.移动滑片，观察小灯泡是否发光
（3）正确连接电路后，移动滑动变阻器的滑片，当电压表示数为时，电流表示数如图乙所示，此时电流表示数是________，小灯泡的电阻为________（保留位小数）．
（4）若要测量小灯泡正常发光时的电阻，应再将滑动变阻器的滑片向________（选填“左”或“右”）移动，直至电压表示数为________为止．
（5）小刚移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的图象，从图象可以计算出小灯泡正常发光时的电阻为________
（6）小刚还用这个实验中第（3）步所得的数据计算出这时小灯泡的实际功率为________，且观察到小灯泡的亮度________（选填“偏暗”“正常”或“偏亮”）．
（7）小刚还可以用实验中图丙所示的图象中的数据计算出小灯泡的额定功率为________．
（8）在做完“伏安法测量定值电阻”的实验及数据处理后，小刚还想进行一个拓展实验，测量一段电炉丝的电阻，可是在连接电路时，发现电流表和滑动变阻器都被其他同学借走了．于是小刚就利用已测得的定值电阻，重新设计如图所示的电路，仅操作控制开关就测出了电炉丝的电阻的阻值．电源电压未知且恒定不变．请帮他把实验步骤补充完整：
①只闭合开关，用电压表测出两端的电压；
②________；
写出电炉丝的电阻表达式： ________．
20. 小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2．5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线。如图13（甲）是小亮同学没有连接完整的电路。
（1）本实验的实验原理是
（2）请你用笔画线代替导线，将图（甲）所示的电路连接完整。
（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是 （写出一种即可）。
（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 （选填序号）。
A．小灯泡亮度 B．电压表示数
C．电流表示数 D．滑动变阻器滑片
（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2．2V，要测量小灯泡的额定功率是，应将滑片P向 端移动（选填“A”或“B" ）。当小灯泡正常发光时，电流表示数如图（乙）所示，则小灯泡的额定功率是 W，此时小灯泡的电阻是 Ω。该实验中滑动变阻器除了保护电路外，还有 的作用。
（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电示数始终为如图（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于 Ω。
四、计算题
21. 在如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯泡的规格分别为L1“6V 1.2W”和L2“6V 0.9W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响。求：
（1）灯泡L2的电阻？
（2）滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电流表的读数是多少？
（3）闭合开关S1、S3断开S2时，调节滑动变阻器的滑片P，使灯泡L2的实际功率为0.4W时，滑动变阻器消耗的电功率是多少？
（4）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路消耗的最小电功率？
22. 某中学为解决同学们的饮水问题，新购置了一批台式饮水机，其铭牌如表所示．图是饮水机的电路图，S是用感温材料制造的温控开关，R1是电阻，R2是供加热的电阻丝．分析电路图可知，当S接通时，饮水机处于加热状态，当S断开时处于保温状态．
（1）在加热状态下，饮水机正常工作时电路中的电流是多大？
（2）正常工作时该饮水机将热水罐中0.6kg，18℃的水加热到93℃，用时6min．用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率．[C水=4.2×103J/（kg•℃）]
（3）如果要使饮水机在保温状态时的功率是加热状态时的四分之一，则R1与R2的比值应是多少？
实验次数
1
2
3
U/v
2.0
2.5
2.8
I/A
0.30
0.38
额定频率
50Hz
环境温度
10℃～38℃
加热功率
550W
环境湿度
≤90%
额定电压
220V
制热水能力
≥90℃5L/h
