    17.2 欧姆定律 课件-2021-2022学年人教版物理九年级全一册
    立即下载
    加入资料篮
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册01
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册02
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册03
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册04
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册05
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册06
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册07
    17.2  欧姆定律 课件-2021-2022学年人教版物理九年级全一册08
    还剩20页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版九年级全册第2节 欧姆定律示范课ppt课件

    展开
    这是一份人教版九年级全册第2节 欧姆定律示范课ppt课件,共28页。PPT课件主要包含了欧姆定律,公式的变形式,UIR,欧姆定律的应用,神秘变形之第一变,神秘变形之第二变等内容,欢迎下载使用。

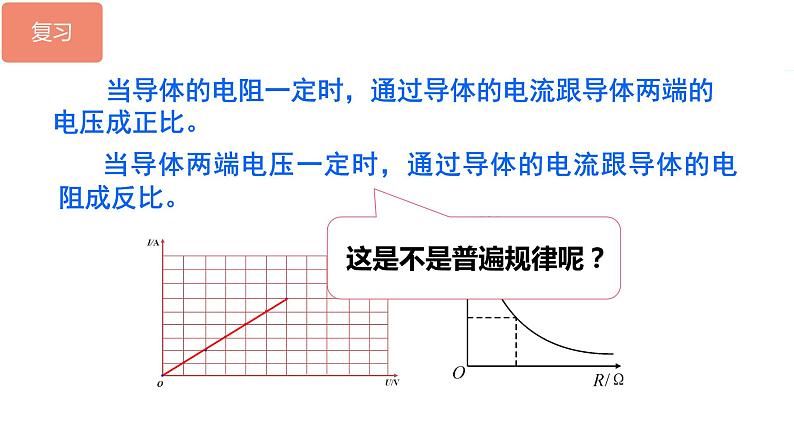

      当导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。
    当导体两端电压一定时,通过导体的电流跟导体的电阻成反比。
    欧姆(1787-1854)德国物理学家
    早在19世纪20年代,德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究,发现对大多数导体而言,上面的规律是成立的。

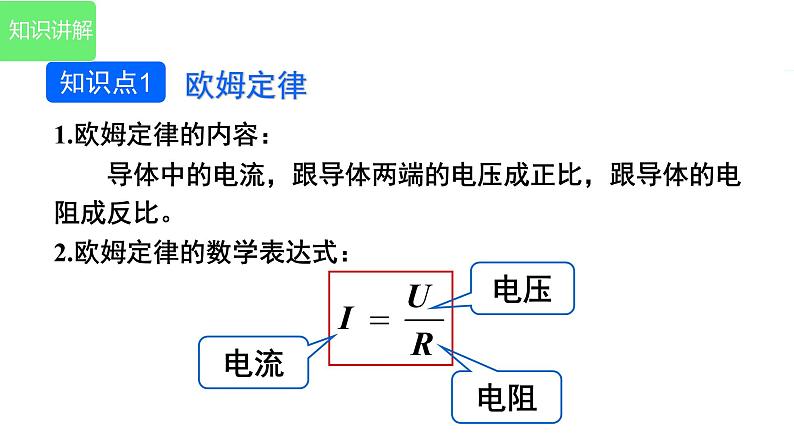

    1.欧姆定律的内容:  导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
    2.欧姆定律的数学表达式:

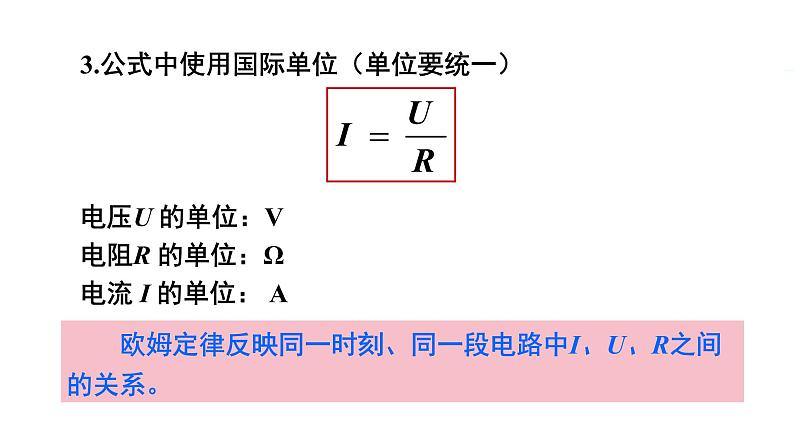

    3.公式中使用国际单位(单位要统一)电压U 的单位:V 电阻R 的单位:Ω 电流 I 的单位: A
    欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。

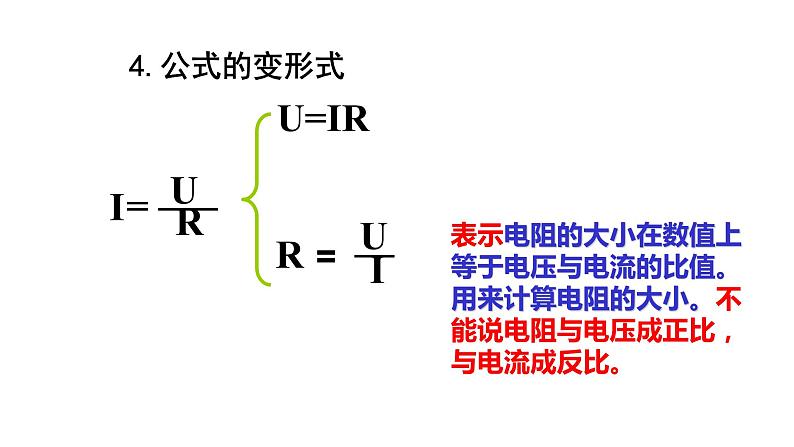

    表示电阻的大小在数值上等于电压与电流的比值。用来计算电阻的大小。不能说电阻与电压成正比,与电流成反比。

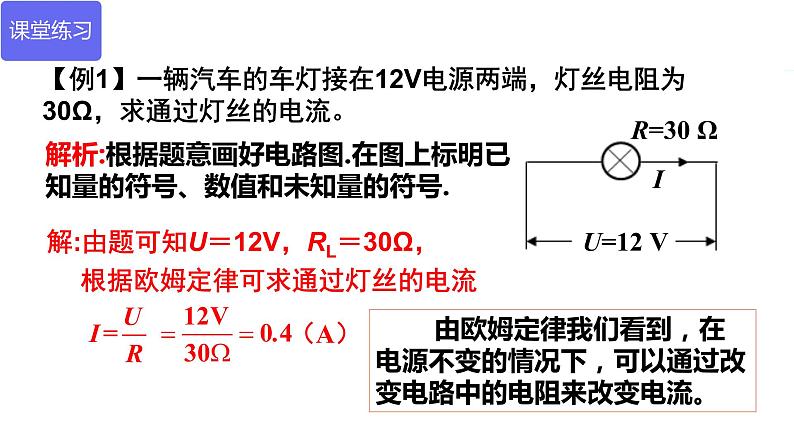

    【例1】一辆汽车的车灯接在12V电源两端,灯丝电阻为30Ω,求通过灯丝的电流。
    解析:根据题意画好电路图.在图上标明已知量的符号、数值和未知量的符号.
    解:由题可知U=12V,RL=30Ω,
    根据欧姆定律可求通过灯丝的电流
    由欧姆定律我们看到,在电源不变的情况下,可以通过改变电路中的电阻来改变电流。

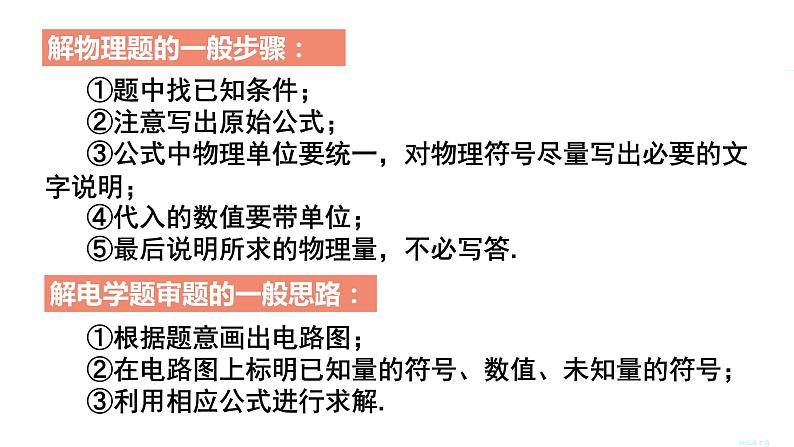

    ①题中找已知条件;②注意写出原始公式;③公式中物理单位要统一,对物理符号尽量写出必要的文字说明;④代入的数值要带单位;⑤最后说明所求的物理量,不必写答.
    ①根据题意画出电路图;②在电路图上标明已知量的符号、数值、未知量的符号;③利用相应公式进行求解.
    解电学题审题的一般思路:
    【例2】如图所示,闭合开关后,电压表的示数为6V,电流表的示数为0.3A,求电阻R的阻值.
    解:电阻R两端的电压U=6V,通过电阻R的电流I=0.3A.
    答:电阻R的阻值是20Ω。
    在理解欧姆定律的基础上,我们还要学会运用欧姆定律分析图象中电阻的大小,下面我们就试着分析一个电学I-U图象的例题.
    【例3】在某一温度下,两个电路元件甲和乙中的电流与电压的关系如图所示,由图可知,元件甲的电阻是____Ω,将元件甲接在电压为2V的电源两端,则流过元件甲的电流是____A,将乙接在电压为2.5V的电源两端,则流过元件乙的电流是____A,此时元件乙的电阻是____Ω.
    R乙随着电压的增大逐渐减小,可能受温度影响
    【例4】如图所示是新型节能应急台灯的电路示意图,台灯充好电后,使用时可通过调节滑动变阻器连入电路的阻值R改变灯泡的亮度.假定电源电压、灯泡电阻不变,则灯泡两端电压UL随R变化的图象是( ).
    导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比公式:I=U/R变形公式:U=IR,R=U/I
    同一段导体,电流、电压、电阻三个量中已知任意两个量可计算出第三个量;应用控制变量法分析图象问题和电表示数变化问题
    (1)公式中的三个量必须是对应同一导体或同一段电路;(2)公式中的三个量必须是同一时刻的值;(3)公式中的三个物理量,必须使用国际单位制中的单位1A=1V/1Ω
    17.2 欧姆定律欧姆定律变形记
    九年级-上册-十七章第2节
    1.欧姆定律的内容:  导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
    2.欧姆定律的数学表达式:
    3.公式中使用国际单位(单位要统一)  电压U 的单位:V   电阻R 的单位:Ω   电流 I 的单位: A
    4.注意  欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
      例:在如图所示的电路中,调节滑动变阻器 R',使灯泡正常发光,用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω,求灯泡两端的电压。
      例: 某同学用一只电流表和灯泡串联,测得它正常发光时的电流是0.18 A,再用电压表测得灯泡两端的电压是220 V,试计算灯丝正常发光时的电阻值。
      例:加在某一电阻器两端的电压为5 V时,通过它的电流是0.5 A,则该电阻器的电阻应是多大?如果两端的电压增加到20 V,此时这个电阻器的电阻值是多大?通过它的电流是多大?
    提示:因为电阻是导体本身的一种性质,因此电阻的大小与电压、电流的大小均无关系,所以“电阻与电压成正比,与电流成反比”这种说法是错误的。
      1.关于电流跟电压和电阻的关系,下列说法正确的是( )  A.导体的电阻越大,通过导体的电流越小  B.导体的电阻越大,通过导体的电流越大  C.导体两端的电压越大,导体的电阻越大,通过导体的电流也越大  D.在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大
      2.一条镍铬合金线的两端加上4 V电压时,通过的电流是0.2 A,则它的电阻是 Ω。若合金线的两端电压增至16 V时,它的电阻是 Ω,这时若要用电流表测量它的电流,应选用量程为 A的电流表。
    20
