初中物理人教版九年级全册第3节 串联和并联测试题

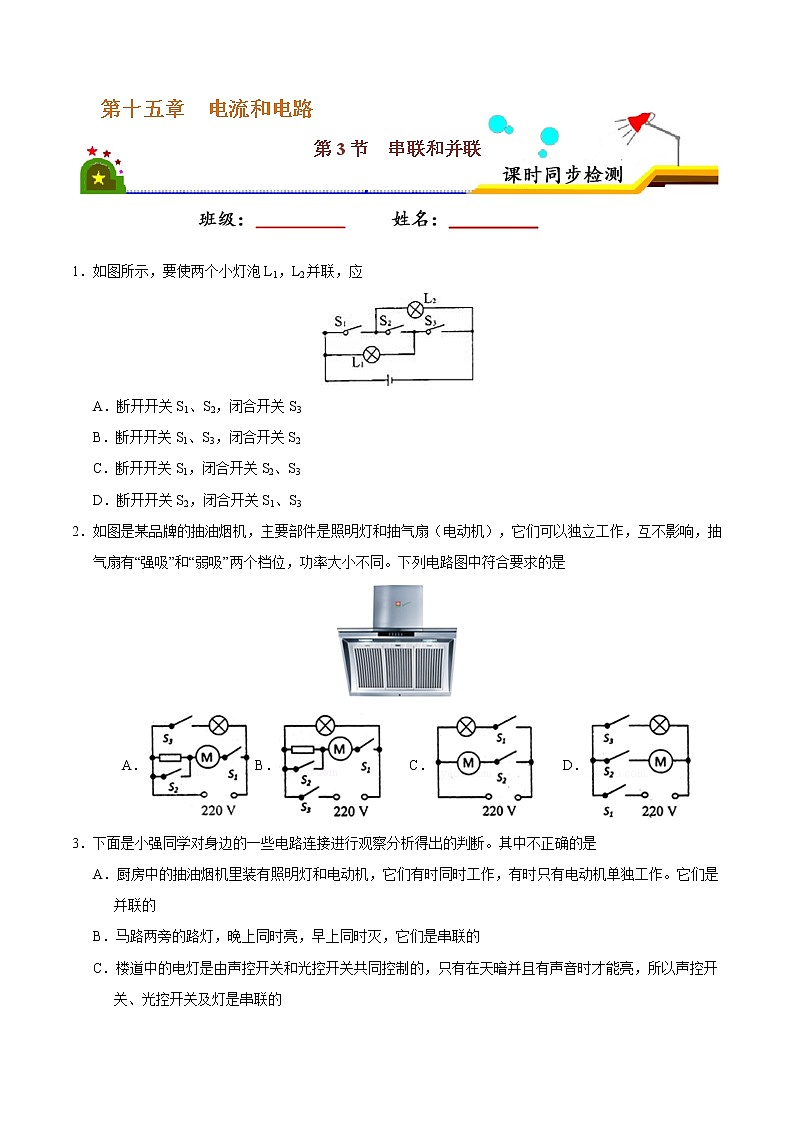

第十五章  电流和电路

第3节  串联和并联

1．如图所示，要使两个小灯泡L1，L2并联，应

A．断开开关S1、S2，闭合开关S3

B．断开开关S1、S3，闭合开关S2

C．断开开关S1，闭合开关S2、S3

D．断开开关S2，闭合开关S1、S3

2．如图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同。下列电路图中符合要求的是

A． B． C． D．

3．下面是小强同学对身边的一些电路连接进行观察分析得出的判断。其中不正确的是

A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作。它们是并联的

B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的

C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的

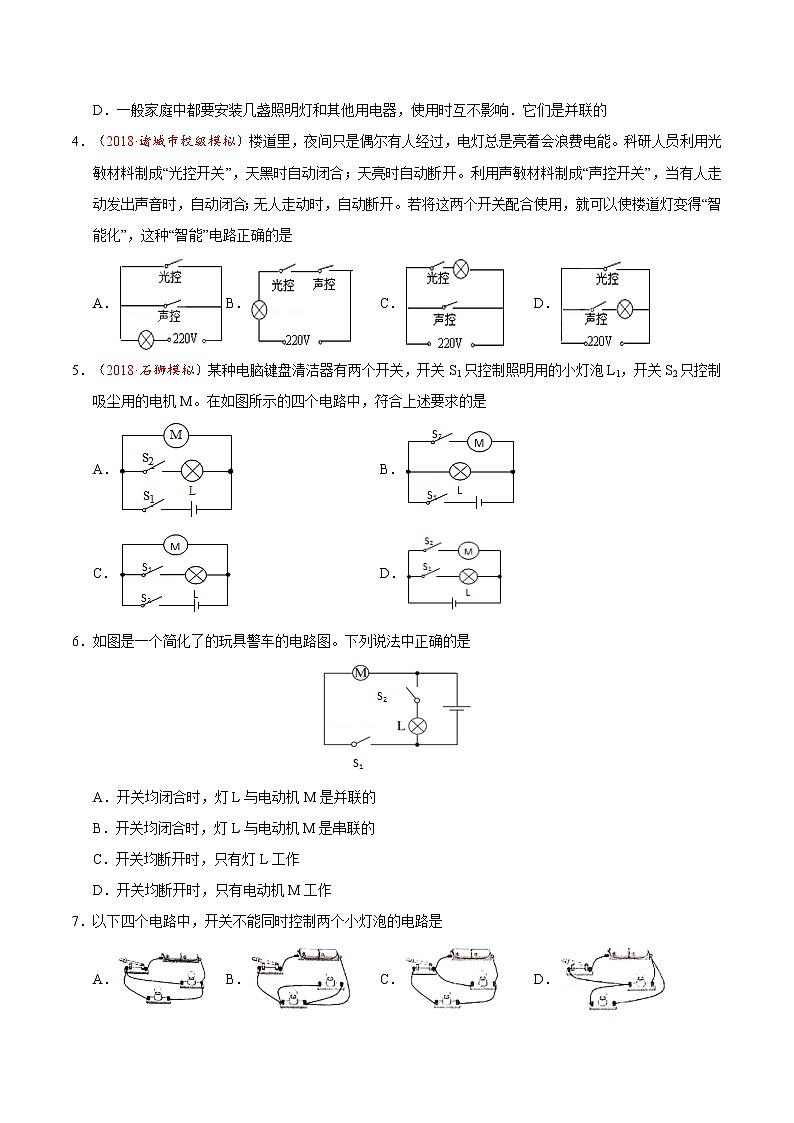

D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响．它们是并联的

4．（2018·诸城市校级模拟）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是

A． B． C． D．

5．（2018·石狮模拟）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L1，开关S2只控制吸尘用的电机M。在如图所示的四个电路中，符合上述要求的是

A． B．

C． D．

6．如图是一个简化了的玩具警车的电路图。下列说法中正确的是

A．开关均闭合时，灯L与电动机M是并联的

B．开关均闭合时，灯L与电动机M是串联的

C．开关均断开时，只有灯L工作

D．开关均断开时，只有电动机M工作

7．以下四个电路中，开关不能同时控制两个小灯泡的电路是

A． B． C． D．

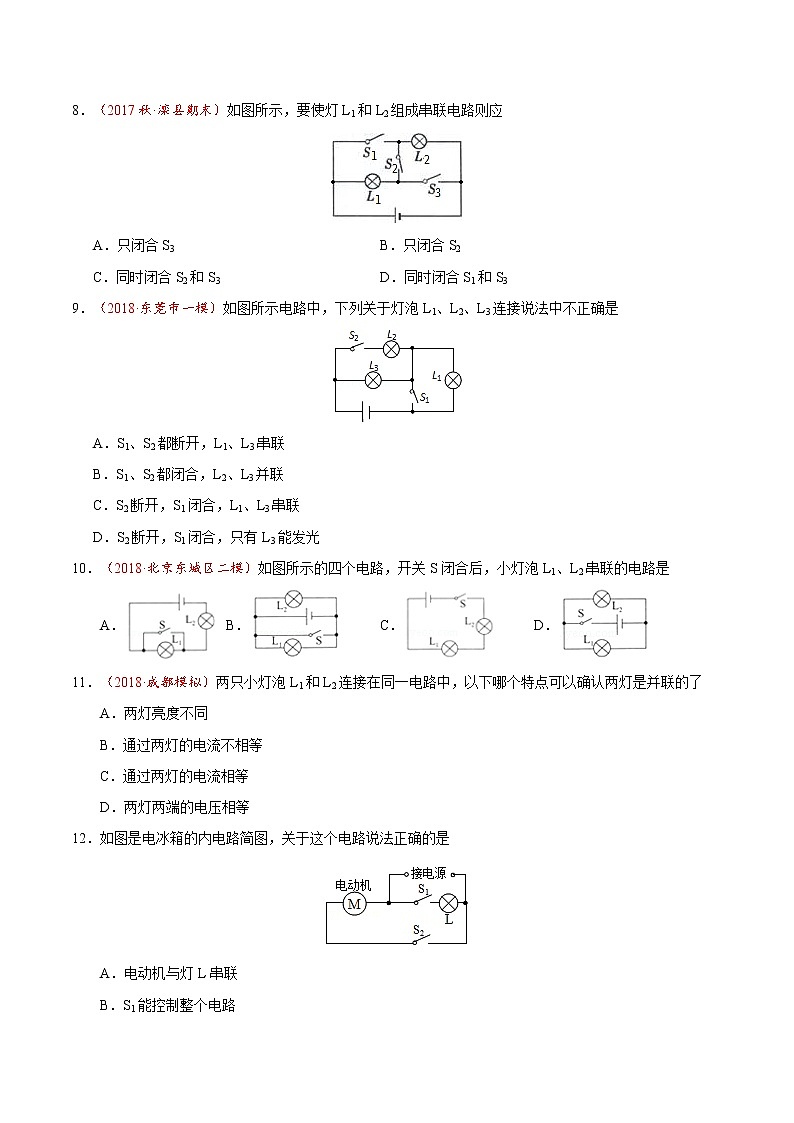

8．（2017秋·滦县期末）如图所示，要使灯L1和L2组成串联电路则应

A．只闭合S3  B．只闭合S2

C．同时闭合S2和S3  D．同时闭合S1和S3

9．（2018·东莞市一模）如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确是

A．S1、S2都断开，L1、L3串联

B．S1、S2都闭合，L2、L3并联

C．S2断开，S1闭合，L1、L3串联

D．S2断开，S1闭合，只有L3能发光

10．（2018·北京东城区二模）如图所示的四个电路，开关S闭合后，小灯泡L1、L2串联的电路是

A． B． C． D．

11．（2018·成都模拟）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的了

A．两灯亮度不同

B．通过两灯的电流不相等

C．通过两灯的电流相等

D．两灯两端的电压相等

12．如图是电冰箱的内电路简图，关于这个电路说法正确的是

A．电动机与灯L串联

B．S1能控制整个电路

C．当冰箱门打开时S1断开

D．当冷冻室温度高于设定温度时，S2闭合

13．（2018·广西二模）教室里的日光灯总是同时亮，同时熄灭，但若其中一个日光灯坏了，其它的灯仍可照常发光，则这些日光灯的连接方式是

A．串联  B．并联

C．可能串联，也可能并联 D．无法确定

14．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是

A． B． C． D．

15．（2018·长沙一模）下列电路中，属于串联电路的是

A． B． C． D．

16．（2018·遂宁）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是

A． B． C． D．

17．（2018·德州）自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。选项图所示的电路图符合要求的是

A． B． C． D．

18．（2018·自贡）带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的

A． B．

C． D．

19．（2018·衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是

A．  B．

C．  D．

20．（2018·泰安）家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是

A． B．

C． D．

21．（2018·垫江县模拟）育才中学初中物理组的创意寒假作业受到了学生们和家长们的点赞和关注，绮绮同学在寒假制作了一个物理科技小制作（如图），它是一个看不见内部情况的小盒，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都关；拧下其中任一灯泡，另一灯都亮。请根据上述实验现象分析，下列图中，符合要求的电路图是

A． B． C． D．

22．（2018·莆田模拟）如图所示的电路中，要使灯L1、L2串联，应闭合的开关是________；要使灯L1、L2并联，应闭合的开关是________；若同时闭合所有的开关，则电路________（填“通路”、“断路”或“短路”）。

23．如图所示，要使L1和L2两只灯并联，开关S同时控制两灯，则线头M应接在________（选填“C”或“D”或“E”）点上；要使L1和L2并联，开关S只控制L1，则线头M应接在_______点上。

24．如图所示，如果要使灯L1和L2串联发光，则应该闭合开关________；如果要使灯L1和L2并联发光，则应该闭合开关________；绝对不允许同时闭合的开关是________。

25．（2017秋·哈密市期末）如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关________；若要使灯和电铃组成并联电路，则只需闭合开关________；同时闭合S2、S3，则灯________，电铃________（选填“工作”或“不工作”）。

26．（2018·临沂模拟）长江路上有很多路灯，一般情况下由一个开关能同时控制几十盏路灯，天黑时合上这个开关，这些路灯总是同时亮早上同时熄灭，它们之间的连接方式是________联，你的判断依据是________________________________。

27．（2018·安徽三模）如图所示，是某同学做实验时连接的实物电路，图中1、2、3、4是接线柱，a、b、c、d是导线。该同学发现电路连接存在错误，他拆掉一根导线，使电路连接正确，则此时两灯连接的方式为________（选填“串联”或“并联”）。若要使原电路中的两灯并联，他的做法是________________________________________。

28．为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制。光控开关S1在天黑时自动闭合、天亮时自动断开；声控开关S2在有人走近发出声音时自动闭合、无人走动时自动断开。这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光。楼道照明灯在电路图中的符号是________；据此判断：该楼道照明灯电路中，光控开关S1和声控开关S2在电路中的连接方式是________的。

29．医院想为病房设计病人呼叫医生的装置，要求：在每张病床前安装一个开关，病人按下开关后，医生值班室对于床位的灯泡发光，同时，电铃响，提醒医生。请你设计一个电路，满足医院的要求，在下面方框内画出你设计的电路图（画出两张床位即可）。

30．（2018·娄底三模）近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光。提醒司机有乘客需要下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示）

31．（2018·成都）在“连接串联电路”实验中，实验电路如阁所示。

（1）在连接电路时，幵关应该处于________状态。

（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是________。（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）

（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究________________。
