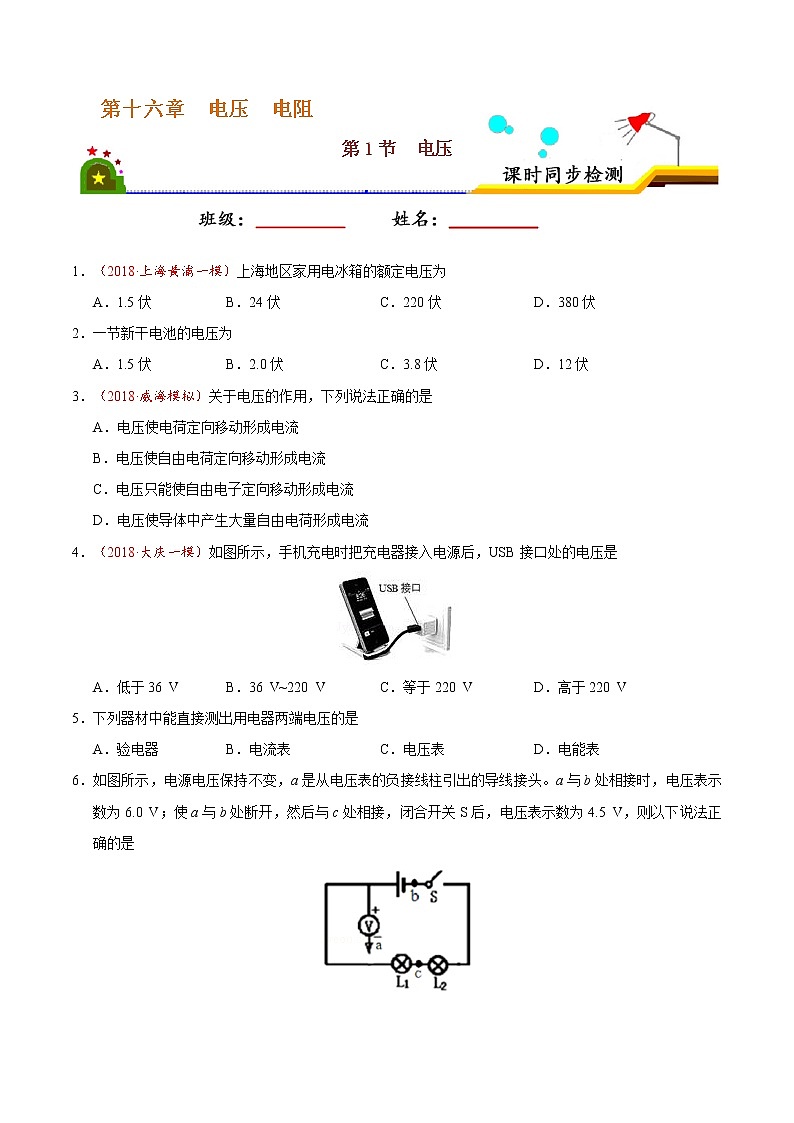

人教版九年级全册第1节 电压测试题

这是一份人教版九年级全册第1节 电压测试题，共8页。试卷主要包含了上海地区家用电冰箱的额定电压为，一节新干电池的电压为等内容，欢迎下载使用。


1．（2018·上海黄浦一模）上海地区家用电冰箱的额定电压为
A．1.5伏B．24伏C．220伏D．380伏
2．一节新干电池的电压为
A．1.5伏B．2.0伏C．3.8伏D．12伏
3．（2018·威海模拟）关于电压的作用，下列说法正确的是
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流
4．（2018·大庆一模）如图所示，手机充电时把充电器接入电源后，USB接口处的电压是
A．低于36 VB．36 V~220 VC．等于220 VD．高于220 V
5．下列器材中能直接测出用电器两端电压的是
A．验电器B．电流表C．电压表D．电能表
6．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，则以下说法正确的是

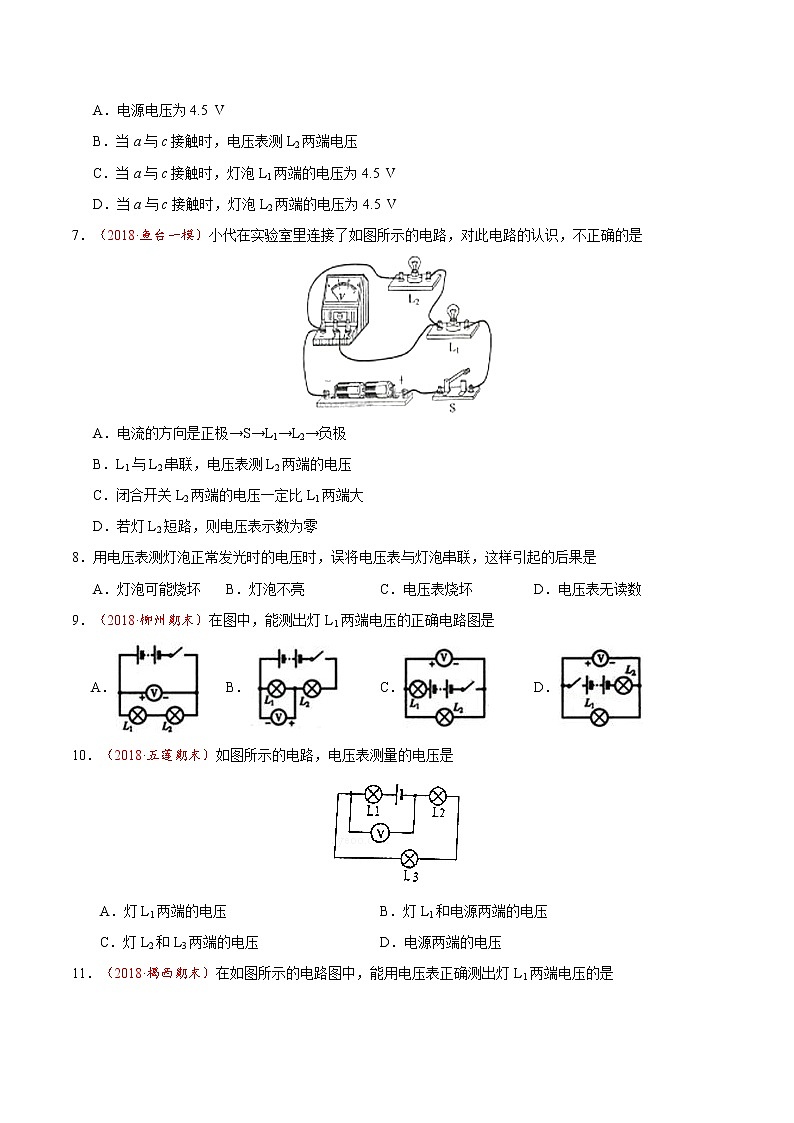

A．电源电压为4.5 V
B．当a与c接触时，电压表测L2两端电压
C．当a与c接触时，灯泡L1两端的电压为4.5 V
D．当a与c接触时，灯泡L2两端的电压为4.5 V
7．（2018·鱼台一模）小代在实验室里连接了如图所示的电路，对此电路的认识，不正确的是
A．电流的方向是正极→S→L1→L2→负极
B．L1与L2串联，电压表测L2两端的电压
C．闭合开关L2两端的电压一定比L1两端大
D．若灯L2短路，则电压表示数为零
8．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果是
A．灯泡可能烧坏B．灯泡不亮C．电压表烧坏D．电压表无读数
9．（2018·柳州期末）在图中，能测出灯L1两端电压的正确电路图是
A．B．C．D．
10．（2018·五莲期末）如图所示的电路，电压表测量的电压是
A．灯L1两端的电压B．灯L1和电源两端的电压
C．灯L2和L3两端的电压D．电源两端的电压
11．（2018·揭西期末）在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是
A．B．
C．D．
12．如图所示，实验室用电压表的读数为
A．2.5 VB．10.5 VC．12 VD．12.5 V
13．实验课上，一位同学选“0~3 V”量程的电压表测量电压，但另一同学却读数为12 V，则实际上测得的电压应该是
A．1.2 VB．24 VC．0.24 VD．2.4 V
14．下列表示电压表的示数为1.4 V的是
A．B．
C．D．
15．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是
A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数
16．如图所示，电压表的接法正确的是
A．B．
C．D．
17．如图所示，闭合开关S后，张凯想用电压表测量灯泡L1两端的电压，则电压表应接在
A．a、b之间，且a与电压表“﹣”接线柱连接
B．a、b之间，且b与电压表“﹣”接线柱连接
C．c、d之间，且c与电压表“﹣”接线柱连接
D．c、d之间，且d与电压表“﹣”接线柱连接
18．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
19．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是
A．灯泡亮、电压表有示数
B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数
D．灯泡不亮、电压表无示数
20．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
21．（2018·东莞一模）填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V。
22．（2018·上海普陀一模）“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
（1）“水果电池”实现的是_________能转化为电能。
（2）根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。
23．一节新干电池的电压为_________伏，手电筒、小型收音机等用电器经常采用几节干电池_________（选填“串联”或“并联”）在一起进行供电。家中空调、冰箱等用电器正常工作时的电压均为_________伏。
24．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法_________（填“正确”或“不正确”）。原因是__________________。
25．如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_________（选填“正“或“负”）极，盐水电池的电压为_________V。
26．如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是_________，如图2所示，电压表测得L2的电压是_________V。
27．如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表。

28．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6 V，则选用电压表的量程是_________。再测电源电压时，只将电压表接B的一端改接C，这种接法_________（填“正确”或“不正确”），理由是_________________________________。
29．在图中的○里填上适当的电表符号，使之成为正确的电路图。
30．请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。
31．（2018·江阴二模）请在图中圆圈中填上电压表或电流表的符号，使之成为正确的电路图。根据题目要求完成作图。
32．（2018·南平模拟）如图1所示是小宇自制的几种水果电池的一种，可以让LED灯发光。
（1）为了确定水果电池的正负极，他可以选用下列_________实验仪器进行判断。（填字母）
A．小灯泡B．电压表C．电阻
（2）在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，测量两块极板之间的电压，结果如右表：
①“水果电池”实现的是_________能转化为电能。
②根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。
（3）小宇学习了野外生火的知识，做了如图2所示的点火实验，用铁丝把两种材料的钉子两两一组缠在一起，留下头尾两颗钉子接上电线，柠檬电池就完成了。把准备好的钢丝绒拿出来，上面铺上一些碎纸片，然后用柠檬电池两条电线去接触钢丝绒，通电后观察到钢丝绒上面的纸片很快开始燃烧。
①多插几组钉子相当于多几节电池_________联，效果会比较明显；
②通电后的钢丝绒会使纸片着火是因为电流的_________效应；
③在选择柠檬电池的两极材料时，最好选择上表中的_________一组极板材料制成的钉子。铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.75伏
0.78伏
1.05伏
极板材料
水果种类
两极板间的电压/V
铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55
0.60
0.95
梨
0.40
0.50
0.90
菠萝
0.50
0.55
1.00
橙
0.75
0.78
1.05
