人教版九年级全册第十六章 电压 电阻第3节 电阻同步训练题
展开
这是一份人教版九年级全册第十六章 电压 电阻第3节 电阻同步训练题，共9页。试卷主要包含了正确显示灯泡阻值的图象是，下列说法中正确的是，下列说法正确的是等内容，欢迎下载使用。

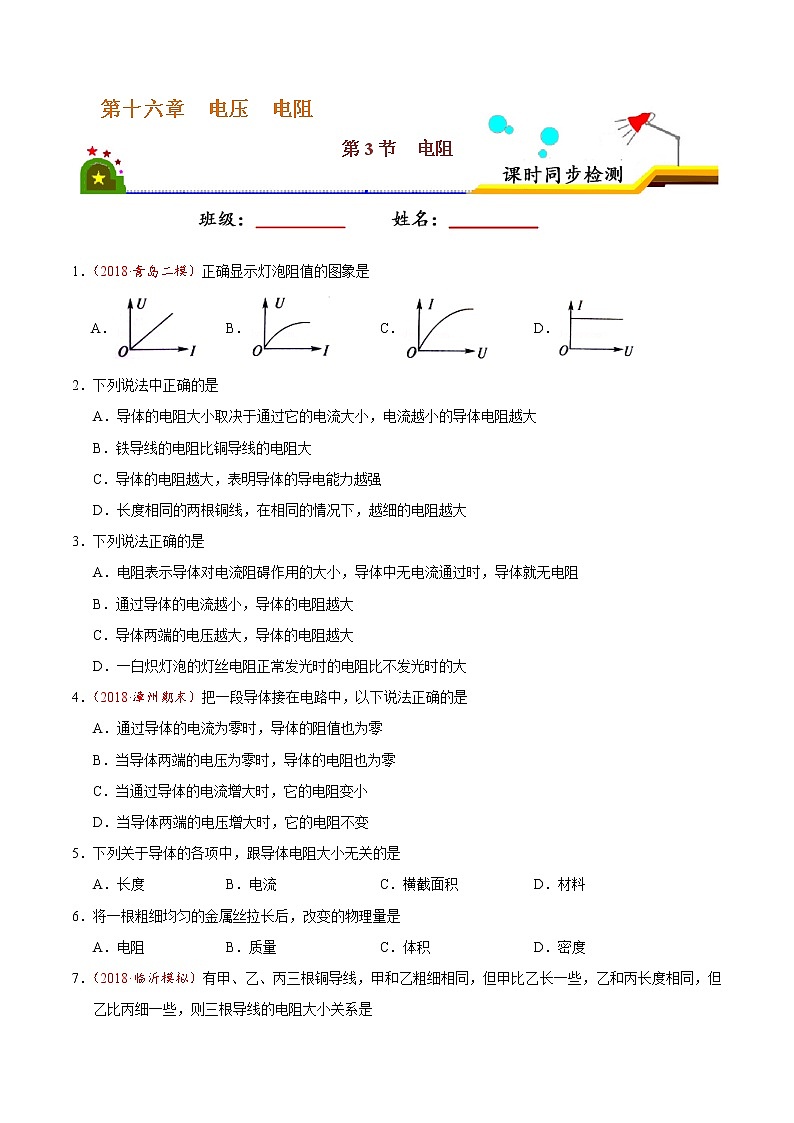

1．（2018·青岛二模）正确显示灯泡阻值的图象是
A．B．C．D．
2．下列说法中正确的是
A．导体的电阻大小取决于通过它的电流大小，电流越小的导体电阻越大
B．铁导线的电阻比铜导线的电阻大
C．导体的电阻越大，表明导体的导电能力越强
D．长度相同的两根铜线，在相同的情况下，越细的电阻越大
3．下列说法正确的是
A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压越大，导体的电阻越大
D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
4．（2018·漳州期末）把一段导体接在电路中，以下说法正确的是
A．通过导体的电流为零时，导体的阻值也为零
B．当导体两端的电压为零时，导体的电阻也为零
C．当通过导体的电流增大时，它的电阻变小
D．当导体两端的电压增大时，它的电阻不变
5．下列关于导体的各项中，跟导体电阻大小无关的是
A．长度B．电流C．横截面积D．材料
6．将一根粗细均匀的金属丝拉长后，改变的物理量是
A．电阻B．质量C．体积D．密度

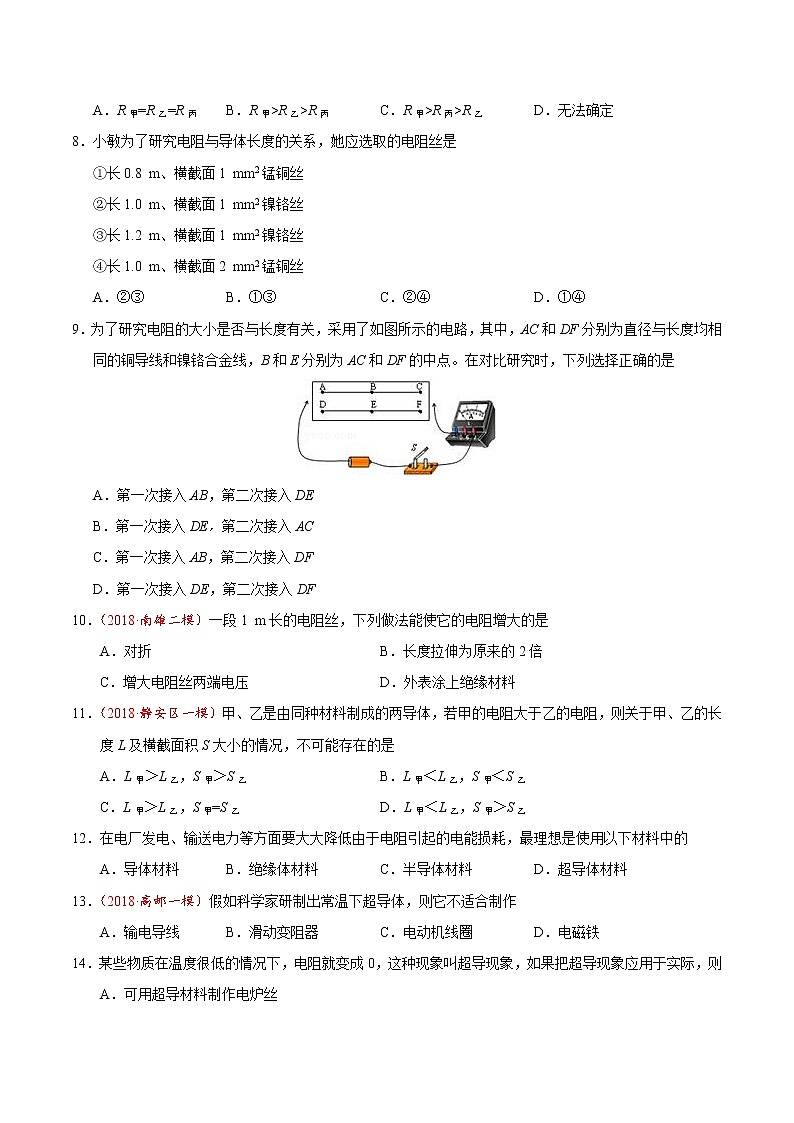

7．（2018·临沂模拟）有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是
A．R甲=R乙=R丙B．R甲>R乙>R丙C．R甲>R丙>R乙D．无法确定
8．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是
①长0.8 m、横截面1 mm2锰铜丝
②长1.0 m、横截面1 mm2镍铬丝
③长1.2 m、横截面1 mm2镍铬丝
④长1.0 m、横截面2 mm2锰铜丝
A．②③B．①③C．②④D．①④
9．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是
A．第一次接入AB，第二次接入DE
B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF
D．第一次接入DE，第二次接入DF
10．（2018·南雄二模）一段1 m长的电阻丝，下列做法能使它的电阻增大的是
A．对折B．长度拉伸为原来的2倍
C．增大电阻丝两端电压D．外表涂上绝缘材料
11．（2018·静安区一模）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是
A．L甲＞L乙，S甲＞S乙B．L甲＜L乙，S甲＜S乙
C．L甲＞L乙，S甲=S乙D．L甲＜L乙，S甲＞S乙
12．在电厂发电、输送电力等方面要大大降低由于电阻引起的电能损耗，最理想是使用以下材料中的
A．导体材料B．绝缘体材料C．半导体材料D．超导体材料
13．（2018·高邮一模）假如科学家研制出常温下超导体，则它不适合制作
A．输电导线B．滑动变阻器C．电动机线圈D．电磁铁

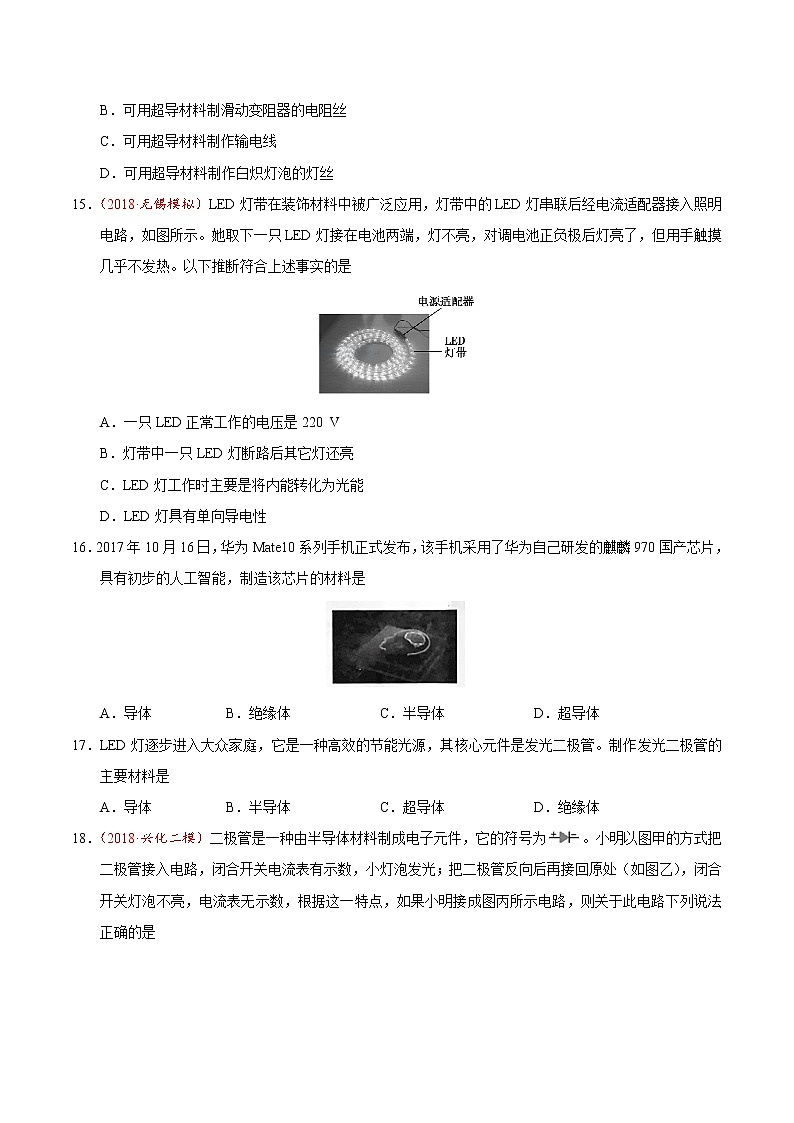

14．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象，如果把超导现象应用于实际，则
A．可用超导材料制作电炉丝
B．可用超导材料制滑动变阻器的电阻丝
C．可用超导材料制作输电线
D．可用超导材料制作白炽灯泡的灯丝
15．（2018·无锡模拟）LED灯带在装饰材料中被广泛应用，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是
A．一只LED正常工作的电压是220 V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯工作时主要是将内能转化为光能
D．LED灯具有单向导电性
16．2017年10月16日，华为Mate10系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是
A．导体B．绝缘体C．半导体D．超导体
17．LED灯逐步进入大众家庭，它是一种高效的节能光源，其核心元件是发光二极管。制作发光二极管的主要材料是
A．导体B．半导体C．超导体D．绝缘体
18．（2018·兴化二模）二极管是一种由半导体材料制成电子元件，它的符号为。小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是
A．灯泡不工作，电流表没有示数
B．灯泡工作，电流表没有示数
C．灯泡不工作，电流表有示数
D．灯泡工作，电流表有示数
19．如图所示是发光二极管，当电流从较长接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于开路状态，其不发光。由此可知，发光二极管具有_________性，利用发光二极管的这一特性，可以判断直流电路中的_________方向。
20．（2018·济宁四模）LED灯的核心元件是发光二极管，二板管是由_________材料制成的，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的_________。
21．硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力_________（选填“强”或“弱”）。某些物质在温度很低时，电阻变为_________，这就是超导现象。如果能制造出常温下的超导体，它可以在_________（选填序号：①用作电吹风的电热丝；②用作白炽灯的灯丝；③用作输电线中的电缆）情境中得到应用。
22．在生活中我们常见到的电线芯都是用_________或_________制造的。铁在自然界很丰富，价格也较便宜，却及少用铁来做电线芯，这其中的原因是_________，但是铁可以制作其它的东西，比如_____________（回答2种）。
23．如图所示，将导体接到电路A、B之间时，导体与灯泡是_________（选填“串联”或“并联”）的。如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较灯的亮度来判断不同导体电阻的大小，用灯泡的亮度来推测接入导体的电阻，这种研究方法我们称之为_____________（选填“等效法”或“转化法”）。若两个导体的电阻差异不大，则可以用_____________（选填“电流表”或“电压表”）替换灯泡，作进一步的判断。
24．（2017·曲靖一模）人的双手间在干燥时的电阻约为5 000 Ω=_________MΩ。人双手在潮湿的电阻约为800 Ω，这说明人双手间电阻的大小与_________程度有关。
25．（2018·成都）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该_________（选填“变亮”“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_________（选填“粗”或“细”）的铅笔芯来做实验。
26．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是_________（选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关。
27．（2018·大连一模）家庭中的空调和台灯是_________联的，空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_________（选填“长度”或“横截面积”）对导线电阻的影响。
28．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_________来比较导体电阻的大小。
（2）为了验证上述猜想③，应该选用编号_________和_________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想_________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想_________（填序号）。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是：_______________________________________________________________。
（5）以上研究问题的科学方法是采用了___________________________。
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_________了输电线的电阻。
29．某实验小组利用电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω，2 A）、刻度尺、开关和导线探究金属丝电阻大小与长度的关系。他们取一段粗细均匀的金属丝，拉直后接在M、N接线柱上，在金属丝上安装一个可滑动的金属夹P。
（1）为了测量MP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至最_________（选填“左”或“右”）端；闭合开关后，移动滑动变阻器的滑片，电压表和电流表一直都没有示数，如果电表都完好，导线连接均正常，则造成这一现象的原因可能是______________________________。
（3）实验中移动金属夹P，分别测得MP段的长度L和对应的电阻值R，数据如上表。分析表中数据，可得出：材料和橫截面积相同时，金属丝的电阻与长度成_________比。
（4）实验中，某同学保持滑动变阻器的滑片位置不变，向右移动金属夹P在三个不同位置时读出电压表和电流表的示数如下表，根据表中数据发现“电压表示数越大，电流表示数越小”。
具体说明造成这一现象的原因是_____________________________________________。
30．（2018·吉林模拟）在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与_________有关。
（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究_________（选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想甲应该选用_________（选上面表格中导线的字母代号）两根导线进行实验。
31．（2018·东台月考）阅读短文，回答问题：
半导体的应用
半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。
发光二极管（LED）是半导体二极管的一种，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。如图甲所示为某发光二极管中的电流随它两端电压变化的曲线。
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
家用固体电热灭蚊器也使用了PTC陶瓷电热元件，该元件电阻与温度的关系如图所示。
请根据上述材料，回答下列问题：
（1）由图甲可知，有关该发光二极管以下判断中错误的是_________。
A．当该二极管两端的正向电压为0.8 V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.2 V时，二极管处于导通状态
C．当该二极管两端的反向电压为10 V时，二极管处于截止状态
D．当该二极管两端的反向电压为50 V时，二极管将会被击穿
（2）该发光二极管两端的正向电压为0.5 V时的电阻_________（填“大于”“等于”或“小于”）正向电压为0.7 V时的电阻。
（3）由图乙可知，该PTC陶瓷电热元件的居里点温度为_________℃。
32．图1所示的发光二极管实验中，闭合开关后二极管不发光（电路连接完好）；把二极管的两极调换后再接入电路（如图2所示），开关闭合后二极管发光。
（1）图1的实验中，二极管不发光的原因是：它具有_________性。
（2）当小明再取二极管和三个苹果电池组连接成如图3所示的电路，当开关闭合时，二极管发光，由此可知水果电池组的_________（选填“A”或“B”）极是电池组的正极。请在虚线框内作出图3对应的电路图4。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
实验序号
1
2
3
电压/V
0.5
1.2
1.5
电流/A
0.50
0.40
0.30
金属丝代号
材料
长度/m
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.1
C
金属乙
1
0.1
D
金属乙
0.5
0.1
1．（2018·青岛二模）正确显示灯泡阻值的图象是
A．B．C．D．
2．下列说法中正确的是
A．导体的电阻大小取决于通过它的电流大小，电流越小的导体电阻越大
B．铁导线的电阻比铜导线的电阻大
C．导体的电阻越大，表明导体的导电能力越强
D．长度相同的两根铜线，在相同的情况下，越细的电阻越大
3．下列说法正确的是
A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压越大，导体的电阻越大
D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
4．（2018·漳州期末）把一段导体接在电路中，以下说法正确的是
A．通过导体的电流为零时，导体的阻值也为零
B．当导体两端的电压为零时，导体的电阻也为零
C．当通过导体的电流增大时，它的电阻变小
D．当导体两端的电压增大时，它的电阻不变
5．下列关于导体的各项中，跟导体电阻大小无关的是
A．长度B．电流C．横截面积D．材料
6．将一根粗细均匀的金属丝拉长后，改变的物理量是
A．电阻B．质量C．体积D．密度
7．（2018·临沂模拟）有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是
A．R甲=R乙=R丙B．R甲>R乙>R丙C．R甲>R丙>R乙D．无法确定
8．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是
①长0.8 m、横截面1 mm2锰铜丝
②长1.0 m、横截面1 mm2镍铬丝
③长1.2 m、横截面1 mm2镍铬丝
④长1.0 m、横截面2 mm2锰铜丝
A．②③B．①③C．②④D．①④
9．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是
A．第一次接入AB，第二次接入DE
B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF
D．第一次接入DE，第二次接入DF
10．（2018·南雄二模）一段1 m长的电阻丝，下列做法能使它的电阻增大的是
A．对折B．长度拉伸为原来的2倍
C．增大电阻丝两端电压D．外表涂上绝缘材料
11．（2018·静安区一模）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是
A．L甲＞L乙，S甲＞S乙B．L甲＜L乙，S甲＜S乙
C．L甲＞L乙，S甲=S乙D．L甲＜L乙，S甲＞S乙
12．在电厂发电、输送电力等方面要大大降低由于电阻引起的电能损耗，最理想是使用以下材料中的
A．导体材料B．绝缘体材料C．半导体材料D．超导体材料
13．（2018·高邮一模）假如科学家研制出常温下超导体，则它不适合制作
A．输电导线B．滑动变阻器C．电动机线圈D．电磁铁
14．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象，如果把超导现象应用于实际，则
A．可用超导材料制作电炉丝
B．可用超导材料制滑动变阻器的电阻丝
C．可用超导材料制作输电线
D．可用超导材料制作白炽灯泡的灯丝
15．（2018·无锡模拟）LED灯带在装饰材料中被广泛应用，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是
A．一只LED正常工作的电压是220 V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯工作时主要是将内能转化为光能
D．LED灯具有单向导电性
16．2017年10月16日，华为Mate10系列手机正式发布，该手机采用了华为自己研发的麒麟970国产芯片，具有初步的人工智能，制造该芯片的材料是
A．导体B．绝缘体C．半导体D．超导体
17．LED灯逐步进入大众家庭，它是一种高效的节能光源，其核心元件是发光二极管。制作发光二极管的主要材料是
A．导体B．半导体C．超导体D．绝缘体
18．（2018·兴化二模）二极管是一种由半导体材料制成电子元件，它的符号为。小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是
A．灯泡不工作，电流表没有示数
B．灯泡工作，电流表没有示数
C．灯泡不工作，电流表有示数
D．灯泡工作，电流表有示数
19．如图所示是发光二极管，当电流从较长接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于开路状态，其不发光。由此可知，发光二极管具有_________性，利用发光二极管的这一特性，可以判断直流电路中的_________方向。
20．（2018·济宁四模）LED灯的核心元件是发光二极管，二板管是由_________材料制成的，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的_________。
21．硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力_________（选填“强”或“弱”）。某些物质在温度很低时，电阻变为_________，这就是超导现象。如果能制造出常温下的超导体，它可以在_________（选填序号：①用作电吹风的电热丝；②用作白炽灯的灯丝；③用作输电线中的电缆）情境中得到应用。
22．在生活中我们常见到的电线芯都是用_________或_________制造的。铁在自然界很丰富，价格也较便宜，却及少用铁来做电线芯，这其中的原因是_________，但是铁可以制作其它的东西，比如_____________（回答2种）。
23．如图所示，将导体接到电路A、B之间时，导体与灯泡是_________（选填“串联”或“并联”）的。如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较灯的亮度来判断不同导体电阻的大小，用灯泡的亮度来推测接入导体的电阻，这种研究方法我们称之为_____________（选填“等效法”或“转化法”）。若两个导体的电阻差异不大，则可以用_____________（选填“电流表”或“电压表”）替换灯泡，作进一步的判断。
24．（2017·曲靖一模）人的双手间在干燥时的电阻约为5 000 Ω=_________MΩ。人双手在潮湿的电阻约为800 Ω，这说明人双手间电阻的大小与_________程度有关。
25．（2018·成都）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该_________（选填“变亮”“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_________（选填“粗”或“细”）的铅笔芯来做实验。
26．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是_________（选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关。
27．（2018·大连一模）家庭中的空调和台灯是_________联的，空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_________（选填“长度”或“横截面积”）对导线电阻的影响。
28．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_________来比较导体电阻的大小。
（2）为了验证上述猜想③，应该选用编号_________和_________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想_________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想_________（填序号）。分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是：_______________________________________________________________。
（5）以上研究问题的科学方法是采用了___________________________。
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_________了输电线的电阻。
29．某实验小组利用电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω，2 A）、刻度尺、开关和导线探究金属丝电阻大小与长度的关系。他们取一段粗细均匀的金属丝，拉直后接在M、N接线柱上，在金属丝上安装一个可滑动的金属夹P。
（1）为了测量MP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至最_________（选填“左”或“右”）端；闭合开关后，移动滑动变阻器的滑片，电压表和电流表一直都没有示数，如果电表都完好，导线连接均正常，则造成这一现象的原因可能是______________________________。
（3）实验中移动金属夹P，分别测得MP段的长度L和对应的电阻值R，数据如上表。分析表中数据，可得出：材料和橫截面积相同时，金属丝的电阻与长度成_________比。
（4）实验中，某同学保持滑动变阻器的滑片位置不变，向右移动金属夹P在三个不同位置时读出电压表和电流表的示数如下表，根据表中数据发现“电压表示数越大，电流表示数越小”。
具体说明造成这一现象的原因是_____________________________________________。
30．（2018·吉林模拟）在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与_________有关。
（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究_________（选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想甲应该选用_________（选上面表格中导线的字母代号）两根导线进行实验。
31．（2018·东台月考）阅读短文，回答问题：
半导体的应用
半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。
发光二极管（LED）是半导体二极管的一种，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。如图甲所示为某发光二极管中的电流随它两端电压变化的曲线。
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
家用固体电热灭蚊器也使用了PTC陶瓷电热元件，该元件电阻与温度的关系如图所示。
请根据上述材料，回答下列问题：
（1）由图甲可知，有关该发光二极管以下判断中错误的是_________。
A．当该二极管两端的正向电压为0.8 V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.2 V时，二极管处于导通状态
C．当该二极管两端的反向电压为10 V时，二极管处于截止状态
D．当该二极管两端的反向电压为50 V时，二极管将会被击穿
（2）该发光二极管两端的正向电压为0.5 V时的电阻_________（填“大于”“等于”或“小于”）正向电压为0.7 V时的电阻。
（3）由图乙可知，该PTC陶瓷电热元件的居里点温度为_________℃。
32．图1所示的发光二极管实验中，闭合开关后二极管不发光（电路连接完好）；把二极管的两极调换后再接入电路（如图2所示），开关闭合后二极管发光。
（1）图1的实验中，二极管不发光的原因是：它具有_________性。
（2）当小明再取二极管和三个苹果电池组连接成如图3所示的电路，当开关闭合时，二极管发光，由此可知水果电池组的_________（选填“A”或“B”）极是电池组的正极。请在虚线框内作出图3对应的电路图4。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
实验序号
1
2
3
电压/V
0.5
1.2
1.5
电流/A
0.50
0.40
0.30
金属丝代号
材料
长度/m
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.1
C
金属乙
1
0.1
D
金属乙
0.5
0.1
