初中物理人教版九年级全册第十五章 电流和电路第2节 电流和电路随堂练习题

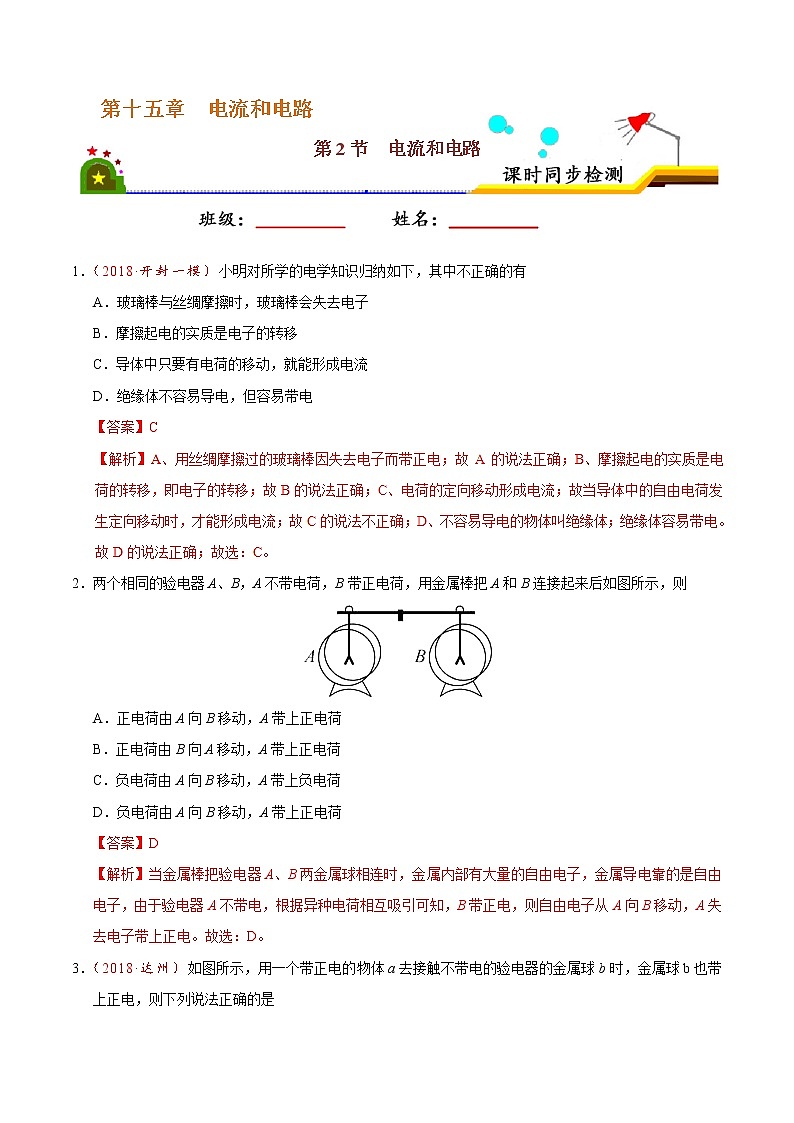

第十五章  电流和电路

第2节  电流和电路

1．（2018·开封一模）小明对所学的电学知识归纳如下，其中不正确的有

A．玻璃棒与丝绸摩擦时，玻璃棒会失去电子

B．摩擦起电的实质是电子的转移

C．导体中只要有电荷的移动，就能形成电流

D．绝缘体不容易导电，但容易带电

【答案】C

2．两个相同的验电器A、B，A不带电荷，B带正电荷，用金属棒把A和B连接起来后如图所示，则

A．正电荷由A向B移动，A带上正电荷

B．正电荷由B向A移动，A带上正电荷

C．负电荷由A向B移动，A带上负电荷

D．负电荷由A向B移动，A带上正电荷

【答案】D

【解析】当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子，由于验电器A不带电，根据异种电荷相互吸引可知，B带正电，则自由电子从A向B移动，A失去电子带上正电。故选：D。

3．（2018·达州）如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是

A．a上的一些电子转移到b上，瞬时电流方向b→a

B．b上的一些电子转移到a上，瞬时电流方向a→b

C．b上的一些电子转移到a上，瞬时电流方向b→a

D．a上的一些电子转移到b上，瞬时电流方向a→b

【答案】B

【解析】原来金属球b不带电，对外显中性，金属球b与带正电的a物体接触时，带正电a物体得到电子的本领大于不带电的金属球b，带正电的a物体得到电子，金属球b失去电子带正电，电子的移动方向为b→a，所以瞬时电流的方向为a→b。故选：B。

4．（2017秋·深圳期末）取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒与A接触，B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则

A．B中的正电荷通过金属棒流向A，A的金属箔张角变小

B．A中的负电荷通过金属棒流向B，B的金属箔张角变大

C．A中的负电荷通过金属棒流向B，B中的正电荷通过金属棒流向A

D．以上都不对

【答案】B

5．电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是

A．用电器 B．电源 C．电键 D．导线

【答案】B

【解析】A、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故A错误；B、电源与水泵作用相似，电源提供电压，水泵提供水压，故B正确；C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C错误；D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；故选：B。

6．（2017秋·莒县期末）通常情况下，下列器件中，属于构成一个电路必须的器件是

A．电源 B．电能表 C．电压表 D．电流表

【答案】A

7．你见过住宾馆的房卡吗？如图所示，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。从物理学的角度分析，房卡的作用相当于电路中的

A．开关 B．导线 C．电源 D．用电器

【答案】A

【解析】只有把房卡插入槽中，房间内的灯和插座才能有电，这说明：房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关。故选：A。

8．电源是能够持续供电的装置。通常情况下，自带直流电源的家用电器是

A．蒸汽电熨斗 B．笔记本电脑 C．环保电冰箱 D．护眼台灯

【答案】B

【解析】A、蒸汽电熨斗在工作时必须接电源，没有自带直流电源，不合题意；B、笔记本电脑中有电池，属于自带直流电源的家用电器，符合题意；C、环保电冰箱在工作时必须接电源，没有自带直流电源，不合题意；D、护眼台灯在工作时必须接电源，没有自带直流电源，不合题意。故选：B。

9．（2018·高台县校级期中）下列关于电源的说法中，正确的是

A．电源是消耗电能的装置

B．电源是提供电能的装置

C．电源是把电能转化成其他形式的能的装置

D．以上说法都是错误的

【答案】B

【解析】电源是提供电能的装置；电源是将其它形式的能转换为电能的装置。故ACD说法错误。故选：B。

10．（2018·威海模拟）关于电流和电源，下列说法中正确的是

A．电路中只要有电源，就一定产生电流

B．电路中电荷只要运动就能产生电流

C．电流的方向跟电荷定向移动的方向相反

D．在电源外部，电流的方向是从电源的正极经过用电器流入流向负极

【答案】D

11．（2018·上杭期中）关于电路的说法错误的是

A．电源是提供电能的装置

B．只有电路闭合时，电路中才有电流

C．电流沿着“正极→用电器→负极”的方向流动

D．用电器是将其他形式的能转化为电能的装置

【答案】D

【解析】A、电源的作用就是提供电能，故A正确；B、一个基本电路存在电源、导线、开关、用电器，当电路闭合时电路中才有电流，故B正确；C、在电源外部电流方向是从电源正极经过用电器流回负极，故C正确；D、用电器是将电能转化为其他形式能的装置，故D错误。故选：D。

12．（2017·高台模拟）下述说法中正确的是

A．只要导体中有自由电荷存在，就形成电流

B．只要电路中有电源就能形成电流

C．只要是闭合电路且有电源，就能形成持续电流

D．以上说法都正确

【答案】C

【解析】A、电荷的定向移动形成电流，故A选项错误；BC、有持续电流形成的条件：①必须有电源；②电路必须是闭合回路；两个条件必须同时满足，故B选项错误，C选项正确；D、根据以上分析可知D选项错误。故选：C。

13．如图所示是小明所画手电筒的电路图，其中正确的是

A． B． C． D．

【答案】C

【解析】在手电筒中，按钮或金属滑键都属于开关，电池、开关、灯泡串联在一起，构成一个简单的电路。A图中缺少电池，B图中缺少灯泡，D图中开关闭合后发生电源短路，故只有C图是正确的。故选：C。

14．（2018·柳州期末）如图所示的四个电路中正确的是

A． B． C． D．

【答案】C

15．（2018·潍坊模拟）一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是

A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响

【答案】A

【解析】开关S1和S2都闭合时，电路发生局部短路，即电铃短路，电流不再通过电铃；故灯泡亮，但电铃不响。故选：A。

16．（2018·绥化一模）如图所示，将一节干电池和两只均标有“1.5 V  0.5 W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则

A．只有灯泡L1熄灭 B．两只灯泡均熄灭

C．灯泡L2熄灭，L1更明亮 D．L1、L2均更明亮

【答案】C

17．（2018·和平区一模）定时炸弹的引爆装置如图所示，当有电流通过起爆器时将引爆炸药。起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，小虎不能实施的操作是

A．在c处剪断导线

B．在d处剪断导线

C．赶在起爆之前用导线连接cd

D．赶在起爆之前用导线直接连接电源两极

【答案】B

【解析】由图可知，引爆装置的工作原理是：起爆器被导线短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S断开，有电流通过引爆装置而发生爆炸；则在c处剪断导线可以使起爆器不能与电源相连，而赶在起爆之前用导线连接cd、在起爆之前用导线直接连接电源两极这种情况都能使起爆器被短路，从而能使起爆器不工作，定时炸弹不会爆炸；但是如果在d处剪断导线，则有电流通过引爆装置而引爆炸弹，所以，为使引爆装置停止工作，小虎不能实施的是在d处剪断导线。故选：B。

18．（2018·北京海淀区二模）下图所示的四个电路中，开关S闭合后，电源被短路的是

A． B． C． D．

【答案】C

19．（2018·平邑三模）如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是

A． B． C． D．

【答案】C

【解析】电流从电源正极流出，在L2处分成两支，一支通过L2，到电源负极；一支通过L1，再过开关S到电源负极。所以此电路两灯并联，开关S控制L1。故选：C。

20．（2018·徐州二模）小灯泡的结构如图，按图中连接能让完好的2.5 V的灯泡点亮的是

A． B． C． D．

【答案】C

21．（2018·静宁县期中）下面电路图中连接正确的是

A． B．

C．  D．

【答案】D

【解析】A．由电路图可知，开关闭合时会造成电源短路，故A错误；B．由电路图可知，电路中无用电器，且开关闭合时会造成电源短路，故B错误；C．由电路图可知，开关闭合时会造成电源短路，故C错误；D．由电路图可知，电灯和开关串联，连接正确，故D正确。故选：D。

22．（2016秋·龙华区期末）实验课上四位同学连接的电路如图所示，他们中连接错误的是

A． B．

C． D．

【答案】C

【解析】A图电路由电源、灯泡、开关、导线组成，连接符合要求；B图两个灯泡并联，开关控制整个电路，符合要求；C图开关闭合后，导线直接把电源的正负极连接起来，电路发生了短路；不符合题意；D图，两灯泡串联，电路连接符合要求。故选：C。

23．蓄电池常作为汽车或电动车等使用的电源，需预先充电。对蓄电池充电时，把_______能转化为_______能。

【答案】电  化学

【解析】给蓄电池充电，是把电能转化为化学能；蓄电池放电时是化学能转变为电能。

24．电路中有持续电流的条件是：

（1）电路中必须有_______；

（2）电路必须_______。

【答案】（1）电源  （2）通路

【解析】电路中形成持续电流的条件是：有提供电压的装置，即电源；电路是闭合电路，即通路。

25．一个完整的电路应包括_______、_______、导线和开关四部分。只有电路是_______路时，电路中才有电流。

【答案】电源  用电器  闭合

【解析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，叫做电路。只有闭合电路中才有电流。

26．（2017·龙岩模拟）如图所示的电路中，若同时闭合S1和S2，可以工作的用电器是_______；若想让灯泡L1、L2同时工作，需要闭合开关_______。

【答案】L2  S1

27．电荷的定向移动形成电流。在金属导体中，是_______（选填“正电荷”或“负电荷”）的定向移动形成了电流。

【答案】负电荷

【解析】金属导体中能自由移动的是自由电子，而电子带负电，故金属导体中是负电荷的定向移动形成电流。

28．如图所示，验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中电流方向由_______（选填“A到B”或“由B到A”），B验电器带上_______电。（填“正”或“负”）。

【答案】由B到A  负

29．根据实物电路，画出电路图。

【答案】见解析

【解析】根据电流的流向，电流从正极流出后，依次通过L1、开关，灯泡L2，回到电源负极。如图所示：

30．（2018·柳州模拟）图甲是常用手电筒的剖面图，在图乙虚线框中，画出它的电路图。

【答案】见解析

【解析】手电筒电路为基本电路，用导线将电源、灯泡以及开关顺次连接起来即可，由此画出电路图如图所示：

31．（2018·柳州期末）根据电路图甲连接电路。

【答案】见解析

32．（2018·肇庆期末）请按电路图将实物图连接完成。

【答案】见解析

【解析】由电路图可知，两灯泡并联，开关控制L1支路，根据电路图连接实物图，如图所示：
