初中物理第十七章 欧姆定律综合与测试一课一练

这是一份初中物理第十七章 欧姆定律综合与测试一课一练，共10页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

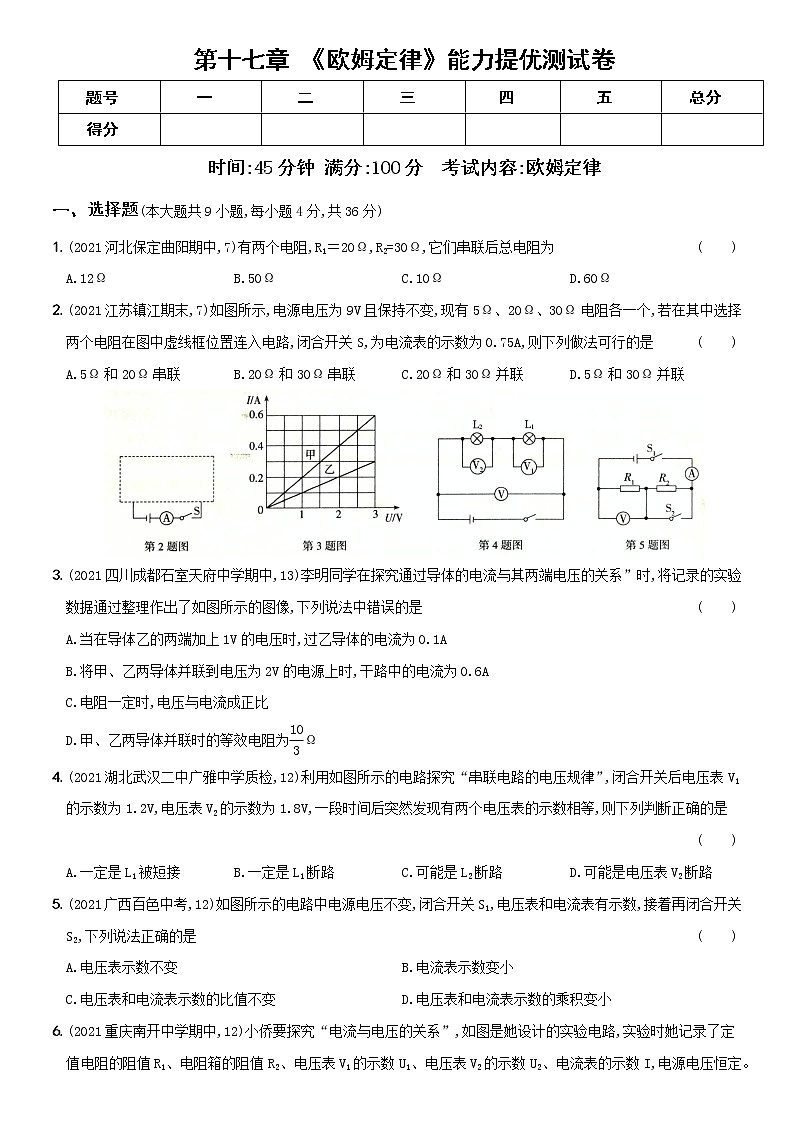

一、选择题(本大题共9小题,每小题4分,共36分)
1.(2021河北保定曲阳期中,7)有两个电阻,R1＝20Ω,R2=30Ω,它们串联后总电阻为( )
A.12ΩB.50ΩC.10ΩD.60Ω
2.(2021江苏镇江期末,7)如图所示,电源电压为9V且保持不变,现有5Ω、20Ω、30Ω电阻各一个,若在其中选择两个电阻在图中虚线框位置连入电路,闭合开关S,为电流表的示数为0.75A,则下列做法可行的是( )
A.5Ω和20Ω串联B.20Ω和30Ω串联C.20Ω和30Ω并联D.5Ω和30Ω并联
3.(2021四川成都石室天府中学期中,13)李明同学在探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是( )
A.当在导体乙的两端加上1V的电压时,过乙导体的电流为0.1A
B.将甲、乙两导体并联到电压为2V的电源上时,干路中的电流为0.6A
C.电阻一定时,电压与电流成正比
D.甲、乙两导体并联时的等效电阻为 eq \f(10,3) Ω
4.(2021湖北武汉二中广雅中学质检,12)利用如图所示的电路探究“串联电路的电压规律”,闭合开关后电压表V1的示数为1.2V,电压表V2的示数为1.8V,一段时间后突然发现有两个电压表的示数相等,则下列判断正确的是( )
A.一定是L1被短接B.一定是L1断路C.可能是L2断路D.可能是电压表V2断路
5.(2021广西百色中考,12)如图所示的电路中电源电压不变,闭合开关S1,电压表和电流表有示数,接着再闭合开关S2,下列说法正确的是( )
A.电压表示数不变B.电流表示数变小
C.电压表和电流表示数的比值不变D.电压表和电流表示数的乘积变小

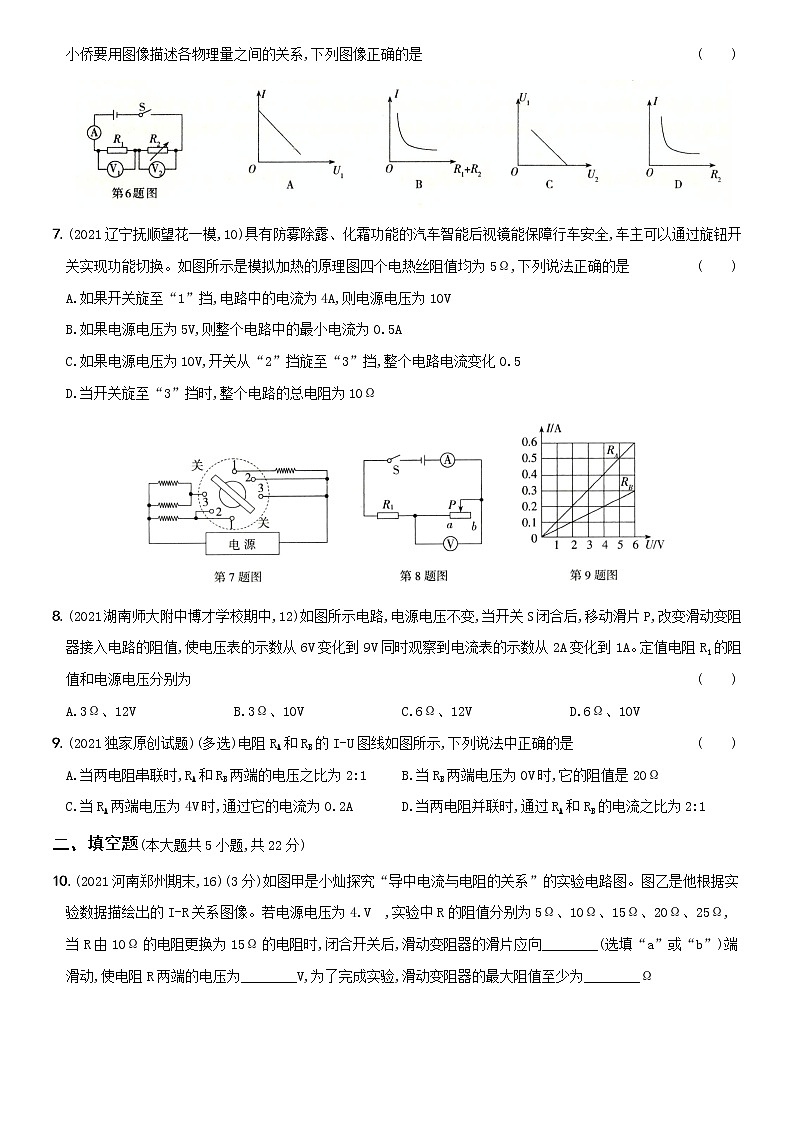

6.(2021重庆南开中学期中,12)小侨要探究“电流与电压的关系”,如图是她设计的实验电路,实验时她记录了定值电阻的阻值R1、电阻箱的阻值R2、电压表V1的示数U1、电压表V2的示数U2、电流表的示数I,电源电压恒定。小侨要用图像描述各物理量之间的关系,下列图像正确的是( )
7.(2021辽宁抚顺望花一模,10)具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全,车主可以通过旋钮开关实现功能切换。如图所示是模拟加热的原理图四个电热丝阻值均为5Ω,下列说法正确的是( )
A.如果开关旋至“1”挡,电路中的电流为4A,则电源电压为10V
B.如果电源电压为5V,则整个电路中的最小电流为0.5A
C.如果电源电压为10V,开关从“2”挡旋至“3”挡,整个电路电流变化0.5
D.当开关旋至“3”挡时,整个电路的总电阻为10Ω
8.(2021湖南师大附中博才学校期中,12)如图所示电路,电源电压不变,当开关S闭合后,移动滑片P,改变滑动变阻器接入电路的阻值,使电压表的示数从6V变化到9V同时观察到电流表的示数从2A变化到1A。定值电阻R1的阻值和电源电压分别为( )
A.3Ω、12VB.3Ω、10VC.6Ω、12VD.6Ω、10V
9.(2021独家原创试题)(多选)电阻RA和RB的I-U图线如图所示,下列说法中正确的是( )
A.当两电阻串联时,RA和RB两端的电压之比为2:1B.当RB两端电压为0V时,它的阻值是20Ω
C.当RA两端电压为4V时,通过它的电流为0.2AD.当两电阻并联时,通过RA和RB的电流之比为2:1
二、填空题(本大题共5小题,共22分)

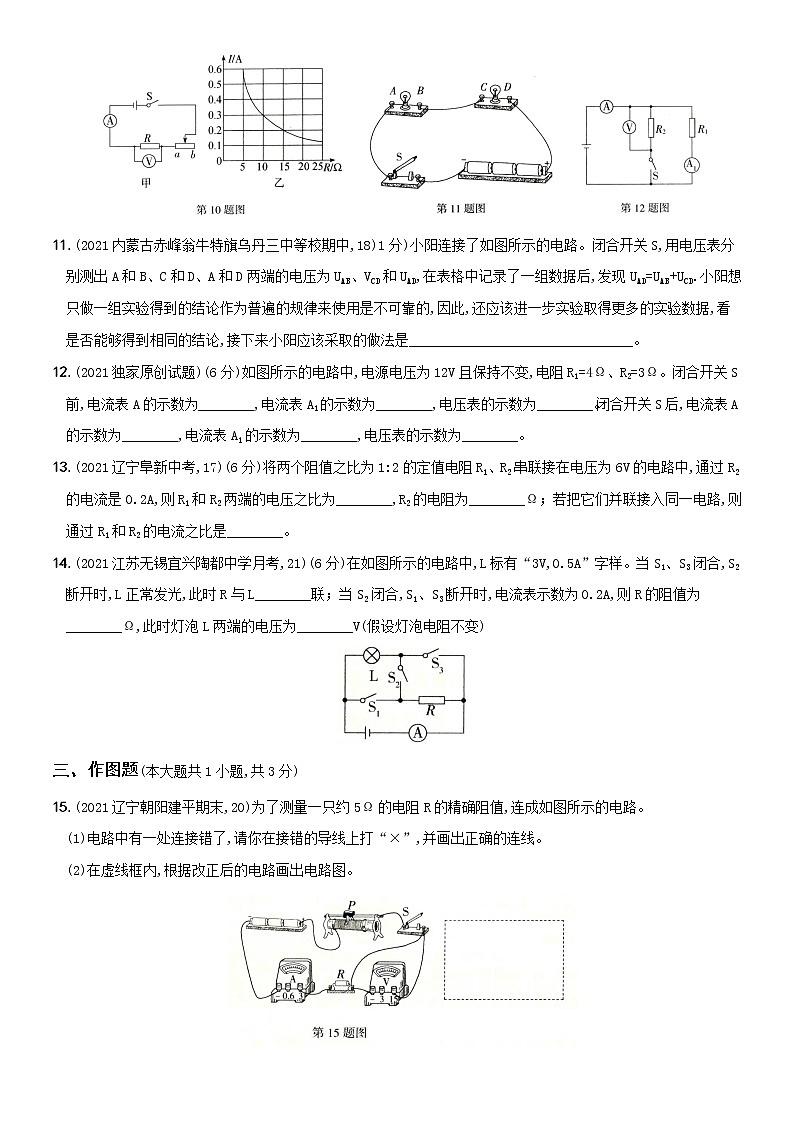

10.(2021河南郑州期末,16)(3分)如图甲是小灿探究“导中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I-R关系图像。若电源电压为4.V ,实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω,当R由10Ω的电阻更换为15Ω的电阻时,闭合开关后,滑动变阻器的滑片应向________(选填“a”或“b”)端滑动,使电阻R两端的电压为________V,为了完成实验,滑动变阻器的最大阻值至少为________Ω
11.(2021内蒙古赤峰翁牛特旗乌丹三中等校期中,18)1分)小阳连接了如图所示的电路。闭合开关S,用电压表分别测出A和B、C和D、A和D两端的电压为UAB、VCD和UAD,在表格中记录了一组数据后,发现UAD=Uab+UCD.小阳想只做一组实验得到的结论作为普遍的规律来使用是不可靠的,因此,还应该进一步实验取得更多的实验数据,看是否能够得到相同的结论,接下来小阳应该采取的做法是________________________________。
12.(2021独家原创试题)(6分)如图所示的电路中,电源电压为12V且保持不变,电阻R1=4Ω、R2=3Ω。闭合开关S前,电流表A的示数为________,电流表A1的示数为________,电压表的示数为________。闭合开关S后,电流表A的示数为________,电流表A1的示数为________,电压表的示数为________。
13.(2021辽宁阜新中考,17)(6分)将两个阻值之比为1:2的定值电阻R1、R2串联接在电压为6V的电路中,通过R2的电流是0.2A,则R1和R2两端的电压之比为________,R2的电阻为________Ω；若把它们并联接入同一电路,则通过R1和R2的电流之比是________。
14.(2021江苏无锡宜兴陶都中学月考,21)(6分)在如图所示的电路中,L标有“3V,0.5A”字样。当S1、S3闭合,S2断开时,L正常发光,此时R与L________联；当S2闭合,S1、S3断开时,电流表示数为0.2A,则R的阻值为________Ω,此时灯泡L两端的电压为________V(假设灯泡电阻不变)
三、作图题(本大题共1小题,共3分)
15.(2021辽宁朝阳建平期末,20)为了测量一只约5Ω的电阻R的精确阻值,连成如图所示的电路。
(1)电路中有一处连接错了,请你在接错的导线上打“×”,并画出正确的连线。
(2)在虚线框内,根据改正后的电路画出电路图。
四、实验探究题(本大题共2小题,第16题8分,第17题10分,共18分)
16.(2021吉林大安期末,29)小明和小丽想探究导体中的电流跟电阻的关系,他们所选的电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω,滑动变阻器规格为“60Ω 1A”。
(1)连接电路如图甲,实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表示
数,得到如图乙所示的电流随电阻R变化的图像。
①由图像可以得出结论:电压一定时,________________________。
②上述实验中,小明用5Ω的电阻做完实验后断开开关,保持滑动变阻器滑片位置不动,然后将10Ω的电阻接入电路,闭合开关,向________(选填“左”或“右”)移动滑片,当电压表示数为________V时,读出电流表示数。
(2)在电压表示数为4.5V的条件下重复实验,其目的是________________________________。
17.(2021河南许昌襄城月考,22)用如图甲所示的电路测量定值电阻Rx的阻值,测量数据记录如表。
(1)该实验的原理是________________________________________________________。
(2)第二次测量时,电流表的示数如图乙所示,对应的电阻值为________Ω。
(3)本次实验进行了多次测量,目的是________________________________。
(4)实验时,闭合开关,发现电流表和电压表指针都不偏转。用一根导线在图甲中先后连接接线柱B与C、C与D
时,电压表和电流表示数都为0,连接接线柱D与E时,电压表和电流表指针明显偏转,则电路的故障
是________________________。
(5)如果没有电压表,电源电压未知,可以用最大阻值为R的滑动变阻器和如图丙所示电路来测量电阻Rx的阻
值。闭合开关后,滑动变阻器滑片在最左端时电流表示数为I1；滑动变阻器滑片在最右端时,电流表示数为
I2,则电阻Rx=________。(用相关物理量的符号表示)
五、计算题(本大题共2小题,第18题9分,19题12分,共21分。解答时,要求有必要的文字说明、公式和计算步骤等,只写最后结果不得分)
18.(2021江苏宿迁泗洪四中月考,23)如图所示L是标有“6V 0.2A”字样的小灯泡,R是定值电阻,断开开关S2,闭合开关S1和S3,灯泡正常发光,电流表的示数为0.5A
(1)求灯泡正常发光时,小灯泡的电阻；
(2)求定值电阻R的阻值。
(3)断开开关S1和S3,闭合开关S2,求电流表示数。(假设小灯泡电阻不变)
19.(2021安徽阜阳太和月考,21)如图所示的电路中,电源电压保持不变,R1=4Ω,R3=6Ω。
(1)当开关S1、S2都断开时,电流表示数为0.6A,那么电源电压多大？
(2)当开关S1、S2都闭合时,电流表示数为2A,那么R2的阻值是多大？
(3)当开关S1闭合,S2断开时,电流表的示数是多少？(计算结果保留1位小数)
♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪
《参考答案及解析》
第十七章 能力提优测试卷
1.B 两电阻串联时,总电阻R串=R1+R2=20Ω+30Ω=50Ω.故选B
2.C 电源电压U=9V,电路中的电流I=0.75A,因此图中虚线框内电路的总电阻为R= eq \f(U,I) ＝ eq \f(9V,0.75A) =12Ω,三个电阻中任意两个串联都不符合要求,所以只能是并联,由 eq \f(1,R并) = eq \f(1,R1) + eq \f(1,R2) 可知,两电阻并联后,其总电阻小于其中的任何一个电阻,即R并
