人教版物理中考总复习 三轮冲刺 《安全用电》中考试题精选（原卷+解析卷）

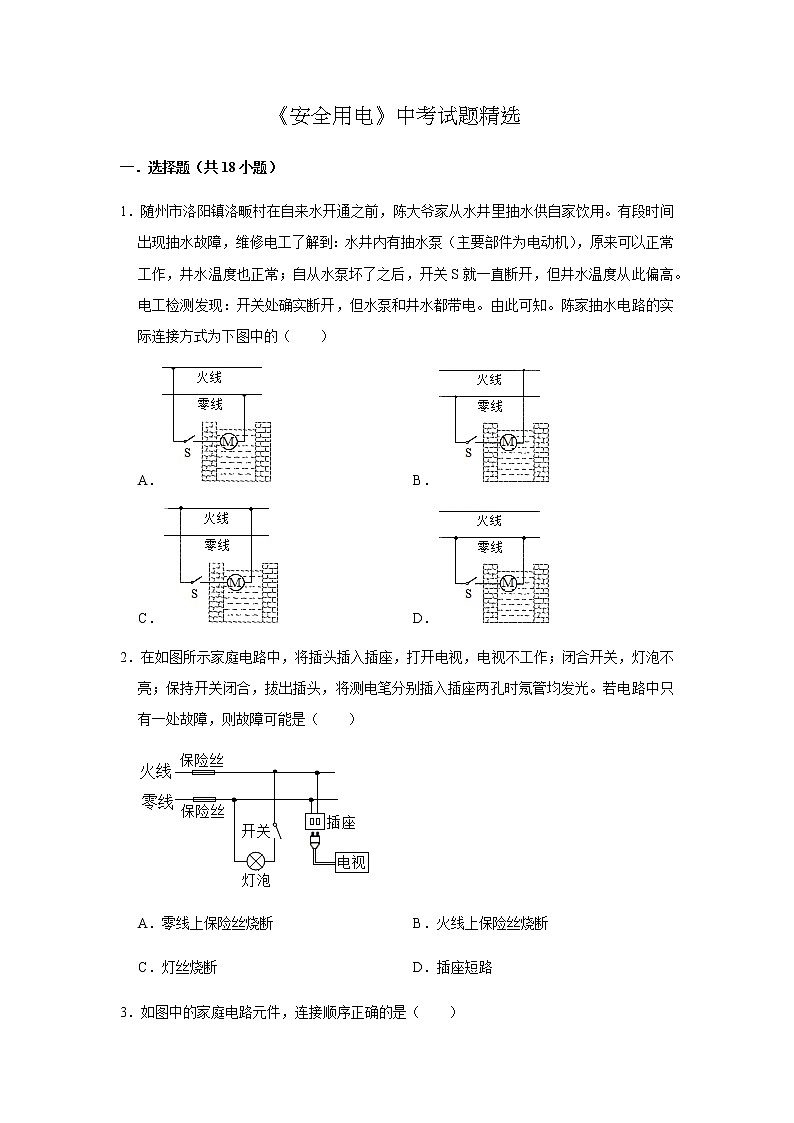

《安全用电》中考试题精选

一．选择题（共18小题）

1．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　）

A． B．

C． D．

2．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）

A．零线上保险丝烧断 B．火线上保险丝烧断

C．灯丝烧断 D．插座短路

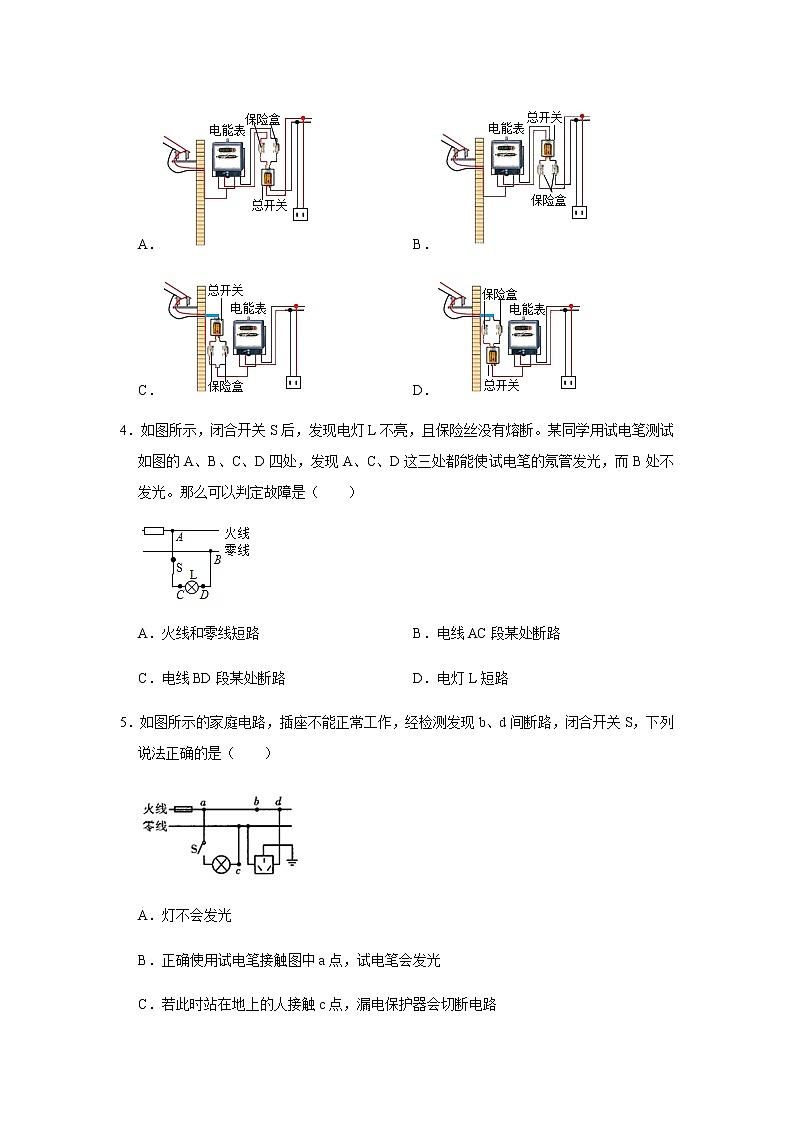

3．如图中的家庭电路元件，连接顺序正确的是（　　）

A． B．

C． D．

4．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）

A．火线和零线短路 B．电线AC段某处断路

C．电线BD段某处断路 D．电灯L短路

5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）

A．灯不会发光

B．正确使用试电笔接触图中a点，试电笔会发光

C．若此时站在地上的人接触c点，漏电保护器会切断电路

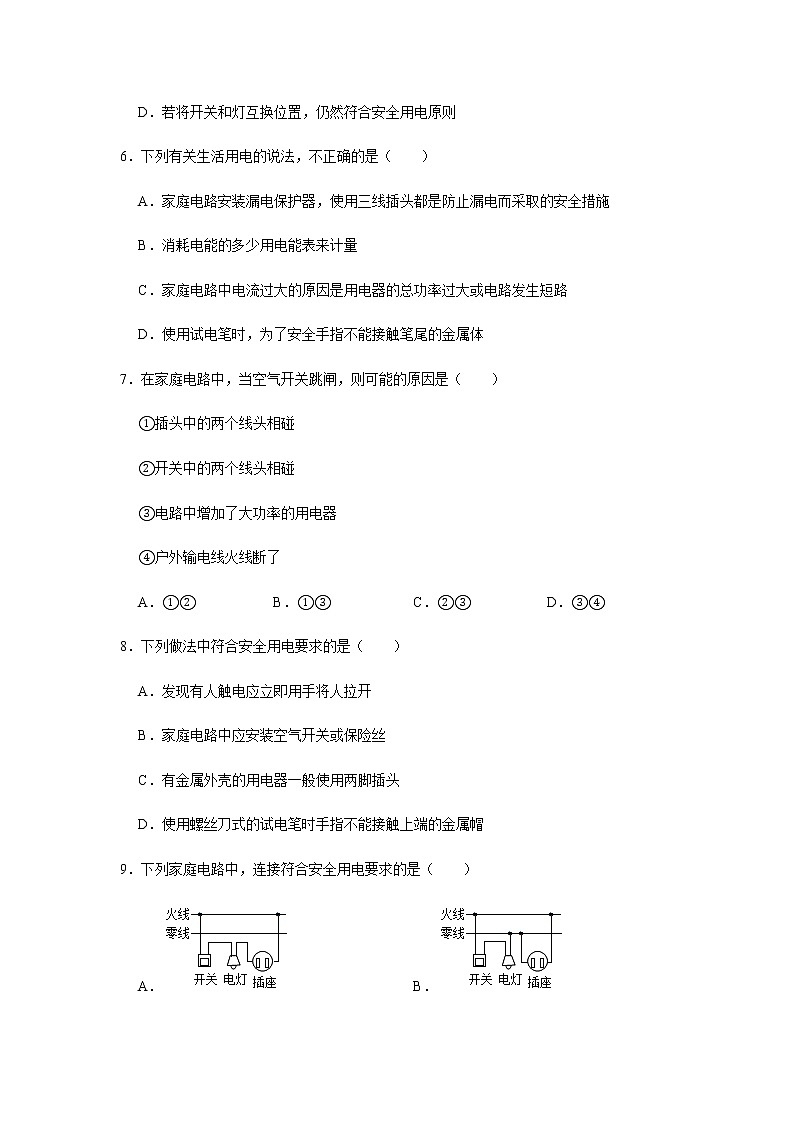

D．若将开关和灯互换位置，仍然符合安全用电原则

6．下列有关生活用电的说法，不正确的是（　　）

A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施

B．消耗电能的多少用电能表来计量

C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路

D．使用试电笔时，为了安全手指不能接触笔尾的金属体

7．在家庭电路中，当空气开关跳闸，则可能的原因是（　　）

①插头中的两个线头相碰

②开关中的两个线头相碰

③电路中增加了大功率的用电器

④户外输电线火线断了

A．①② B．①③ C．②③ D．③④

8．下列做法中符合安全用电要求的是（　　）

A．发现有人触电应立即用手将人拉开

B．家庭电路中应安装空气开关或保险丝

C．有金属外壳的用电器一般使用两脚插头

D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽

9．下列家庭电路中，连接符合安全用电要求的是（　　）

A． B．

C． D．

10．如图是小轩家的部分电路。下列说法正确的是（　　）

A．若熔断器熔丝熔断了，可以用铜丝代替

B．若导线cd间断路，仍然可以安全使用三线插座

C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了

D．若ab间断路，灯泡L仍能正常工作

11．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（　　）

A．在插线板上可以同时使用多个大功率用电器

B．插线板可以放置在家中的任何位置

C．使用或购买插线板时要关注其相关技术参数

D．用电器的插脚无需与插孔中的金属片完全接触

12．关于家庭电路，下列说法正确的是（　　）

A．甲图中，若保险丝熔断，则一定是短路引起的

B．甲图中，灯泡与开关的连接符合安全用电原则

C．甲图中，两孔插座的连接不符合安全用电原则

D．乙图中，电能表所在电路的总功率不能超过 2200W

13．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　）

A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）

14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（　　）

A．甲站在绝缘凳上同时接触火线和零线

B．乙站在绝缘凳上仅接触火线

C．丙站在地上仅接触火线

D．丁站在地上同时接触火线和零线

15．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）

A．插座短路 B．进户的火线断路

C．进户的零线断路 D．电灯的灯丝断路

16．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）

A．灯L2短路 B．灯L2所在支路开路

C．c、d两点间开路 D．c点左侧的零线开路

17．正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）

A．

B．

C．

D．

18．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路断路

C．灯泡L3所在支路短路

D．装好保险丝，合上所有开关后，灯泡都能正常发光

二．作图题（共2小题）

19．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许

连在接线柱上。

20．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

参考答案与试题解析

一．选择题（共18小题）

1．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　）

A． B．

C． D．

【解答】解：

A．图中电路连接符合要求，当开关断开时，电动机处不可能带电，不会出现题目中描述的情况，故A不符合题意；

B．图中开关接在电动机与零线之间，这样开关断开后，电动机处仍然带电，而电动机在水中，因此才会出现水泵和井水都带电，且水温升高的情况，故B符合题意；

C．图中开关和电动机都接在火线上，无法工作，故C不符合题意；

D．图中开关和电动机都接在零线上，无法工作，故D不符合题意。

故选：B。

2．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）

A．零线上保险丝烧断 B．火线上保险丝烧断

C．灯丝烧断 D．插座短路

【解答】解：

将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；

保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。

故选：A。

3．如图中的家庭电路元件，连接顺序正确的是（　　）

A． B．

C． D．

【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。

开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。

电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。

故选：B。

4．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）

A．火线和零线短路 B．电线AC段某处断路

C．电线BD段某处断路 D．电灯L短路

【解答】解：AD、若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝烧断，而题中保险丝没有熔断，故AD错误。

BC、测电笔接触A、C两处时氖管均发光，说明火线有电，且电线的AC段是完好的；

测电笔接触D处时氖管发光，说明灯泡是完好的；

而测电笔接触B处时氖管不发光，说明B点与火线是断开的，所以电线BD段某处断路，故B错误，C正确。

故选：C。

5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）

A．灯不会发光

B．正确使用试电笔接触图中a点，试电笔会发光

C．若此时站在地上的人接触c点，漏电保护器会切断电路

D．若将开关和灯互换位置，仍然符合安全用电原则

【解答】解：

AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；

C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；

D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。

故选：B。

6．下列有关生活用电的说法，不正确的是（　　）

A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施

B．消耗电能的多少用电能表来计量

C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路

D．使用试电笔时，为了安全手指不能接触笔尾的金属体

【解答】解：

A、家庭电路安装漏电保护器可以保护电路；有金属外壳的用电器要使用三线插头，这样外壳能接地，能防止漏电带来的伤害，故A正确；

B、消耗电能的多少用电能表来测量，故B正确；

C、在家庭电路中，电流过大的原因有两个：用电器的总功率过大和电路发生短路，故C正确；

D、用测电笔时，必须用手接触到笔尾的金属体，故D错误。

故选：D。

7．在家庭电路中，当空气开关跳闸，则可能的原因是（　　）

①插头中的两个线头相碰

②开关中的两个线头相碰

③电路中增加了大功率的用电器

④户外输电线火线断了

A．①② B．①③ C．②③ D．③④

【解答】解：在家庭电路中，空气开关跳闸，说明干路电流过大，其原因有：电路中用电器的总功率过大，电路中发生短路故障；

①插头中的两个线头相碰，属于短路，会造成干路电流过大；

②开关中的两个线头相碰，相当于一直闭合开关，用电器一直工作；

③电路中增加了大功率的用电器，会造成干路电流过大；

④户外输电线火线断了，则电路是断开的，电路中无电流；

故①③能造成空气开关跳闸。

故选：B。

8．下列做法中符合安全用电要求的是（　　）

A．发现有人触电应立即用手将人拉开

B．家庭电路中应安装空气开关或保险丝

C．有金属外壳的用电器一般使用两脚插头

D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽

【解答】解：

A、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故A错误；

B、为用电安全，家庭电路中应安装保险丝或空气开关，故B正确；

C、用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，故要使用三角插头，故C错误；

D、螺丝刀式试电笔使用时，手指要接触上端的金属帽，千万不要接触笔尖金属体，故D错误。

故选：B。

9．下列家庭电路中，连接符合安全用电要求的是（　　）

A． B．

C． D．

【解答】解：

AC、家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC错误；

BD、为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B正确、D错误。

故选：B。

10．如图是小轩家的部分电路。下列说法正确的是（　　）

A．若熔断器熔丝熔断了，可以用铜丝代替

B．若导线cd间断路，仍然可以安全使用三线插座

C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了

D．若ab间断路，灯泡L仍能正常工作

【解答】解：

A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；

B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；

C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；

D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。

故选：D。

11．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（　　）

A．在插线板上可以同时使用多个大功率用电器

B．插线板可以放置在家中的任何位置

C．使用或购买插线板时要关注其相关技术参数

D．用电器的插脚无需与插孔中的金属片完全接触

【解答】解：A、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。故A错误；

B、插线板不能随便乱放，要放在小孩摸不着并且干燥，不会溅到水的地方。故B错误；

C、在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板。故C正确；

D、用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器。故D错误。

故选：C。

12．关于家庭电路，下列说法正确的是（　　）

A．甲图中，若保险丝熔断，则一定是短路引起的

B．甲图中，灯泡与开关的连接符合安全用电原则

C．甲图中，两孔插座的连接不符合安全用电原则

D．乙图中，电能表所在电路的总功率不能超过 2200W

【解答】解：

A、保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故A说法错误。

B、甲图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故B说法错误。

C、甲图中，插座的左孔接零线，右孔接火线，不符合于两孔插座“左零右火”接法，不符合安全用电原则，故C说法正确。

D、电能表上标有 10（40）A，10A指标定电流，40A是允许通过的最大电流，

则电能表所在电路的最大总功率P＝UI＝220V×40A＝8800W，故D说法错误。

故选：C。

13．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　）

A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）

【解答】解：笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线。故（1）（4）正确。

故选：D。

14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（　　）

A．甲站在绝缘凳上同时接触火线和零线

B．乙站在绝缘凳上仅接触火线

C．丙站在地上仅接触火线

D．丁站在地上同时接触火线和零线

【解答】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，

图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。

故选：B。

15．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）

A．插座短路 B．进户的火线断路

C．进户的零线断路 D．电灯的灯丝断路

【解答】解：保险丝完好说明电路不是短路或总功率过大；

用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；

试电笔检测插座的右孔时，氖管发光说明和火线接通（如下图蓝线部分）；试电笔检测插座的左孔时，氖管发光说明和火线接通（如下图红线部分）；

正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，C正确。

故选：C。

16．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）

A．灯L2短路 B．灯L2所在支路开路

C．c、d两点间开路 D．c点左侧的零线开路

【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；

断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，

若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；

若灯L2所在支路开路，d点氖管不发光，故B错误；

若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。

故选：C。

17．正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）

A．

B．

C．

D．

【解答】解：

插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故D正确。

故选：D。

18．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路断路

C．灯泡L3所在支路短路

D．装好保险丝，合上所有开关后，灯泡都能正常发光

【解答】解：A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；

B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；

C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；

D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误；

故选：A。

二．作图题（共2小题）

19．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许

连在接线柱上。

【解答】解：①三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故。左孔接零线，右孔接火线。

②灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡。如图所示：

20．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；

（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
