握螺线管。
指向北极方向。
指电流方向，

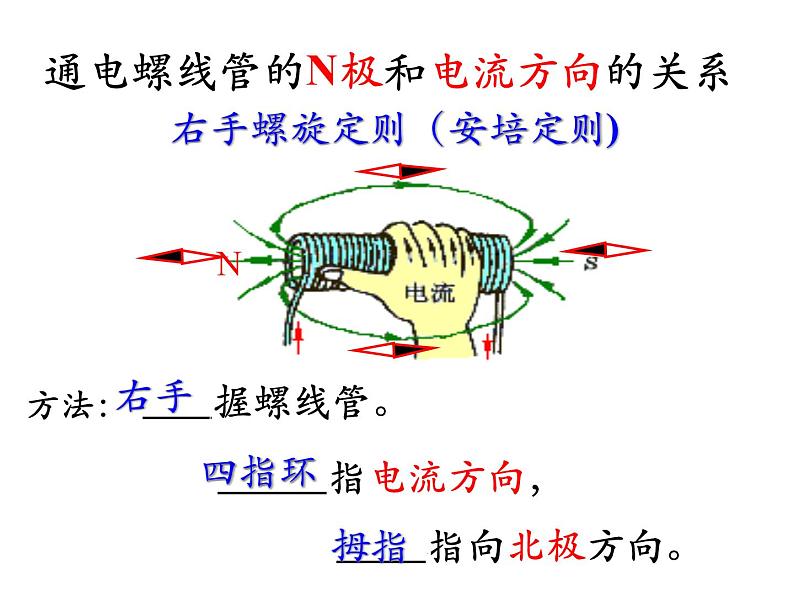

通电螺线管的N极和电流方向的关系
右手螺旋定则（安培定则)
为什么插入铁芯后磁性大大加强？
答：因为螺线管通电后铁芯被磁化，也相当于一根磁体，故磁性增强。

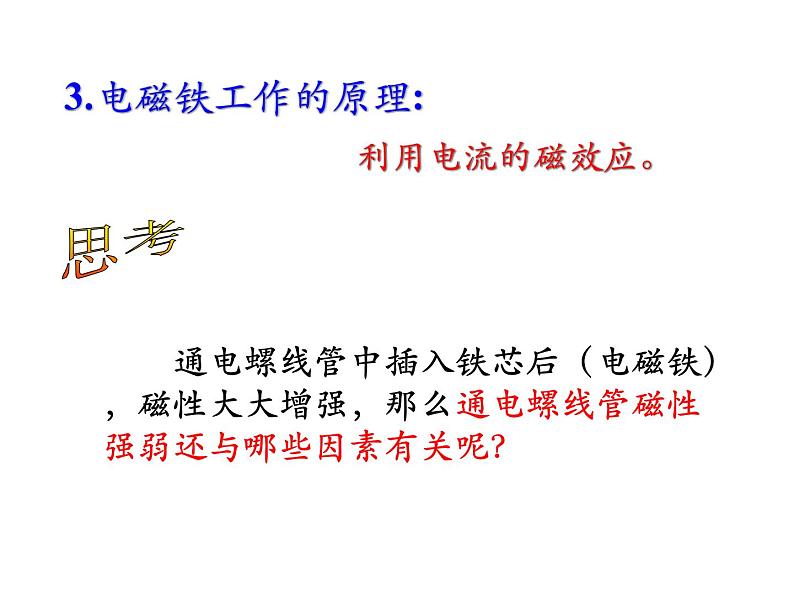

3.电磁铁工作的原理:
通电螺线管中插入铁芯后（电磁铁），磁性大大增强，那么通电螺线管磁性强弱还与哪些因素有关呢？

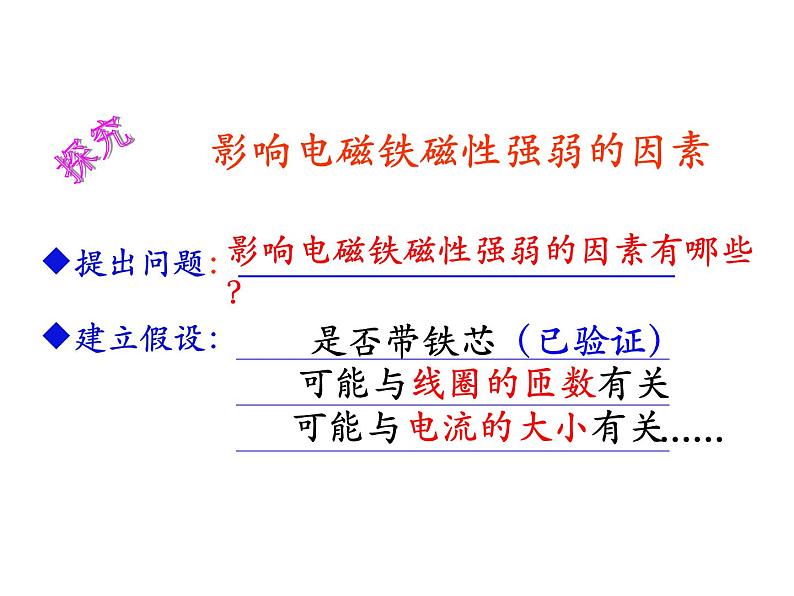

影响电磁铁磁性强弱的因素
提出问题：
影响电磁铁磁性强弱的因素有哪些？

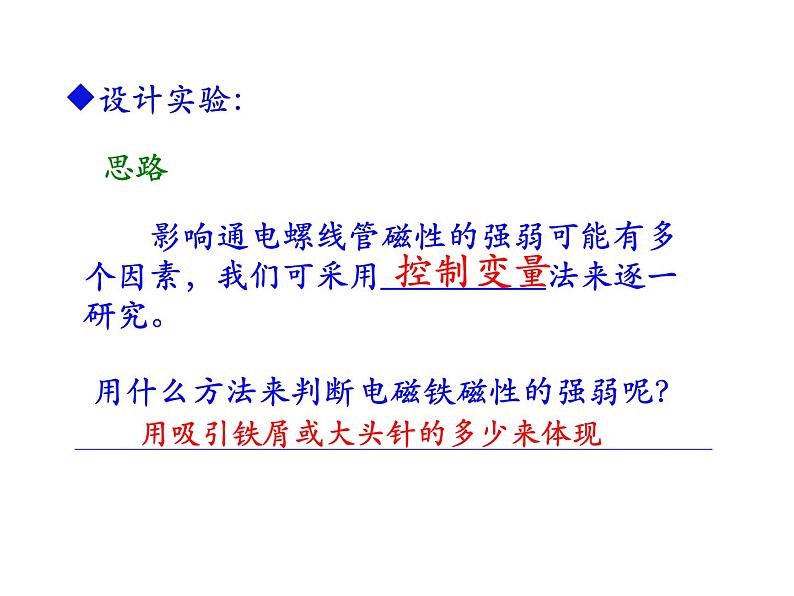

影响通电螺线管磁性的强弱可能有多个因素，我们可采用 法来逐一研究。
用吸引铁屑或大头针的多少来体现

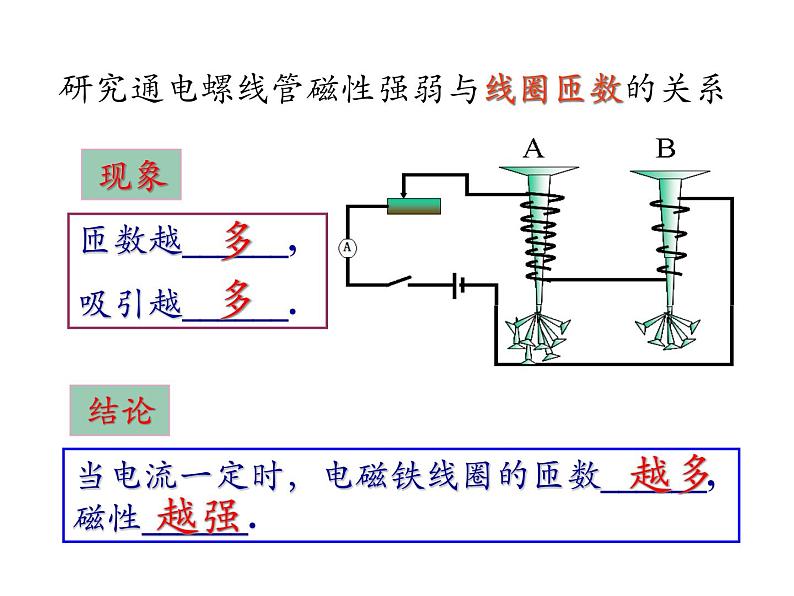

研究通电螺线管磁性强弱与线圈匝数的关系
研究通电螺线管磁性强弱与电流大小的关系
影响通电螺线管磁性强弱的因素
电磁线圈匝数越多，磁性越强；
通过线圈电流越大，磁性越强；
通电螺线管磁性强弱与 　 　 、 和　 等因素有关.
1.电磁铁磁性有无，可用________来控制2.电磁铁磁性强弱，可用_____________ 来控制3.电磁铁的极性变换，可用_____________ 来实现。
1.通电螺线管的磁性强弱与 、 　　　 　　 和　　 　　　有关.
如图所示,当滑动变阻器的滑片向右移动时,电磁铁中的磁性将 .
3、闭合开关，A、B两电磁铁吸引大头针的数目有何不同，为什么？
4.如图当开关S闭合后，要使电磁铁磁性增强，可采用的方法是（ ） A滑片P向左移动 B 滑片P向右移动C减少线圈的匝数 D增加通电的时间5 .使通电螺线管磁性增强的操作是（ ）A 把线圈的匝数增加一倍B 改变电流方向C 把电流强度大小减少一半 D 把螺线管中的铁芯抽出来
思考：若悬挂的铁块改为磁铁，情况又将怎样呢？
6.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：A.不变 B.缩短C.伸长 D.不能判断
