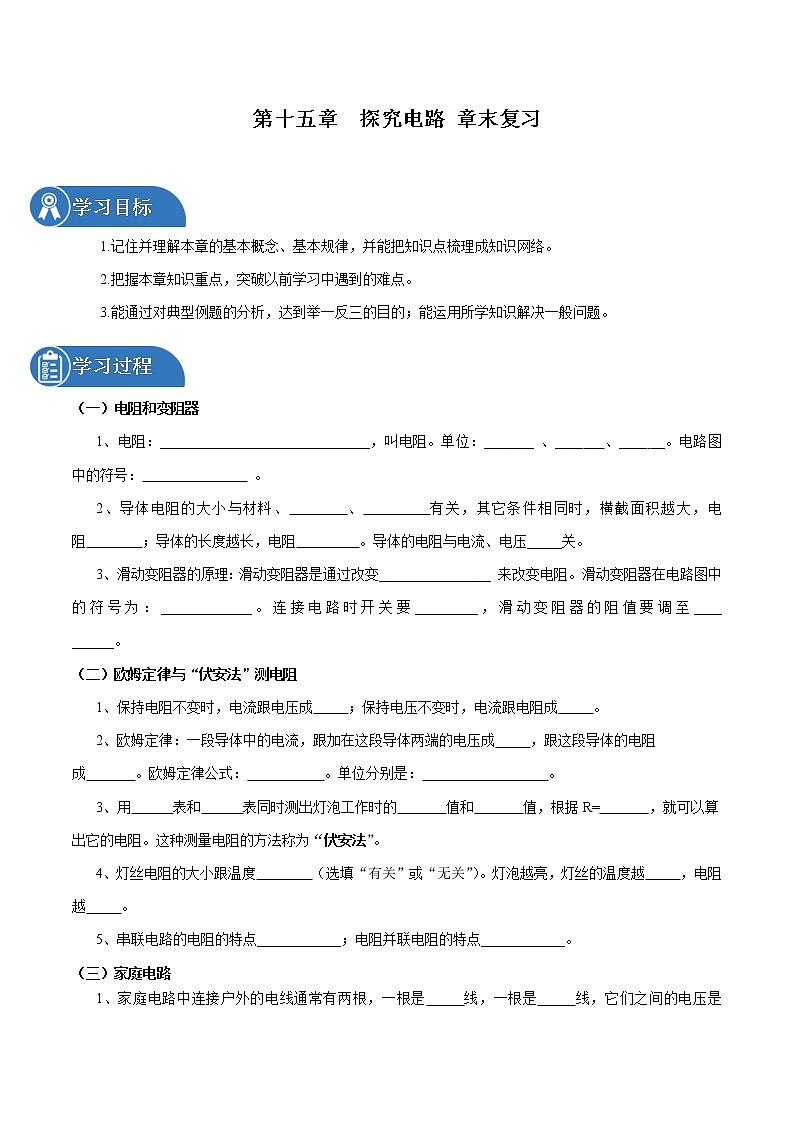

沪科版九年级全册第十五章 探究电路综合与测试学案

这是一份沪科版九年级全册第十五章 探究电路综合与测试学案，共5页。
学习目标
1.记住并理解本章的基本概念、基本规律，并能把知识点梳理成知识网络。
2.把握本章知识重点，突破以前学习中遇到的难点。
3.能通过对典型例题的分析，达到举一反三的目的；能运用所学知识解决一般问题。
学习过程
（一）电阻和变阻器
1、电阻：______________________________，叫电阻。单位：___ _ 、_ __ 、____ __。电路图中的符号： 。
2、导体电阻的大小与材料、 、 有关，其它条件相同时，横截面积越大，电阻 ；导体的长度越长，电阻 。导体的电阻与电流、电压_____关。
3、滑动变阻器的原理：滑动变阻器是通过改变___ __ 来改变电阻。滑动变阻器在电路图中的符号为：_____________。连接电路时开关要_________，滑动变阻器的阻值要调至____ ______。
（二）欧姆定律与“伏安法”测电阻
1、保持电阻不变时，电流跟电压成 ；保持电压不变时，电流跟电阻成 。
2、欧姆定律：一段导体中的电流，跟加在这段导体两端的电压成 ，跟这段导体的电阻成 。欧姆定律公式： 。单位分别是： 。
3、用 表和 表同时测出灯泡工作时的 值和 值，根据R= ，就可以算出它的电阻。这种测量电阻的方法称为“伏安法”。
4、灯丝电阻的大小跟温度 （选填“有关”或“无关”）。灯泡越亮，灯丝的温度越 ，电阻越 。
5、串联电路的电阻的特点____________；电阻并联电阻的特点____________。
（三）家庭电路

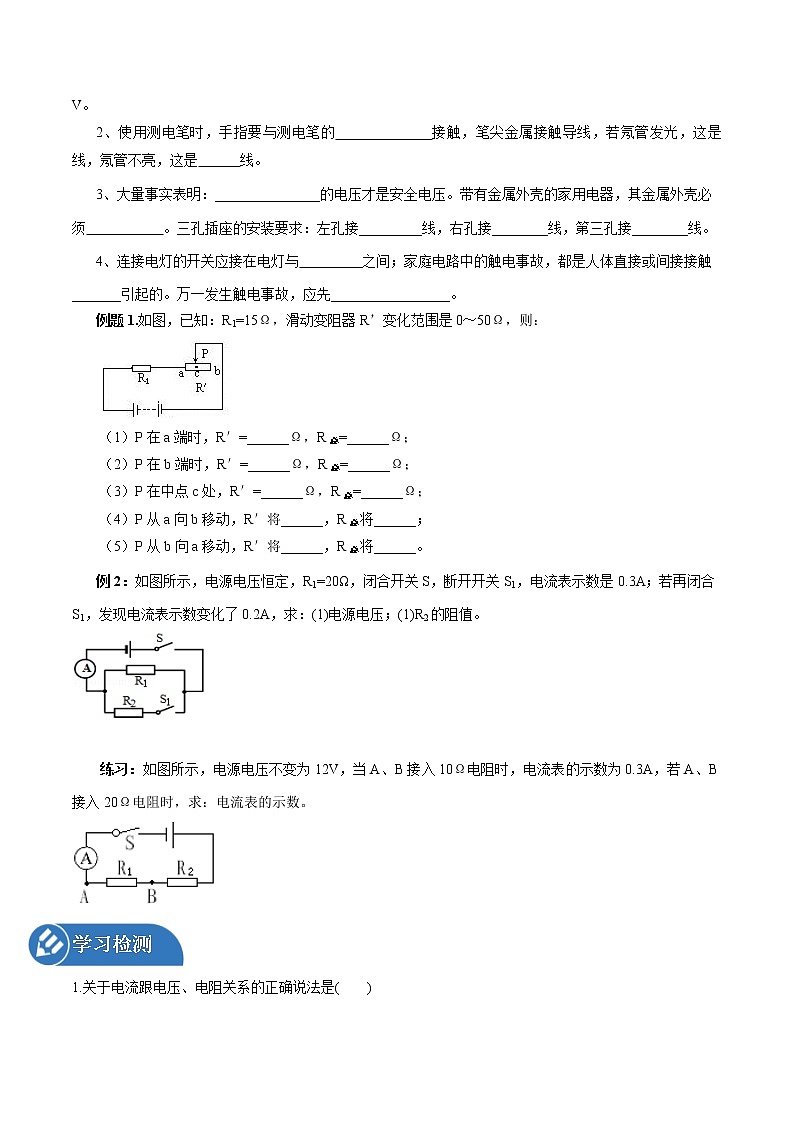

1、家庭电路中连接户外的电线通常有两根，一根是 线，一根是 线，它们之间的电压是 V。
2、使用测电笔时，手指要与测电笔的 接触，笔尖金属接触导线，若氖管发光，这是 线，氖管不亮，这是 线。
3、大量事实表明：_______________的电压才是安全电压。带有金属外壳的家用电器，其金属外壳必须 。三孔插座的安装要求：左孔接_________线，右孔接________线，第三孔接________线。
4、连接电灯的开关应接在电灯与 之间；家庭电路中的触电事故，都是人体直接或间接接触_______引起的。万一发生触电事故，应先_________________。
例题1.如图，已知：R1=15Ω，滑动变阻器R’变化范围是0～50Ω，则：
（1）P在a端时，R′=______Ω，R总=______Ω；
（2）P在b端时，R′=______Ω，R总=______Ω；
（3）P在中点c处，R′=______Ω，R总=______Ω；
（4）P从a向b移动，R′将______，R总将______；
（5）P从b向a移动，R′将______，R总将______。
例2：如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，求：(1)电源电压；(1)R2的阻值。
练习：如图所示，电源电压不变为12V，当A、B接入10Ω电阻时，电流表的示数为0.3A，若A、B接入20Ω电阻时，求：电流表的示数。
学习检测
1.关于电流跟电压、电阻关系的正确说法是( )
A.导体中的电流跟导体两端的电压成正比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时，导体中的电流跟这导体的电阻成反比
D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
2.如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右滑动时( )
A.灯L1变亮，灯L2变暗 B.灯L1和L2亮度不变
C.灯L1和L2均变暗 D.灯L1亮度不变，灯L2变亮
3.一段导体，若在其两端加上8V电压时，导体中的电流为2A；当导体两端的电压增大为12V时，该导体的电阻为（ ）
A. 4Ω； B. 8Ω； C. 12Ω； D. 16Ω。
4.如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是（ ）
A.L1的灯丝断了 B.L2的灯丝断了
C.L1，L2的灯丝都断了 D.电流表坏了
5.在测量定值电阻的试验中.
（1）连接电路时开关应_________。
（2）请你用笔画线代替导线，将图中的实物图连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至______（选填“A”或“B”）端。闭合开关后，移动滑片到某一点时，电流表示数为0.2A，电压表示数如图所示，为___ ___V，计算出电阻值为________Ω。
（4）如图是其他两组同学根据测得数据作出的I-U图像，分析图像可知Ra___Rb（选填“>”、“
