初中科学浙教版八年级上册第4节 变阻器说课ppt课件

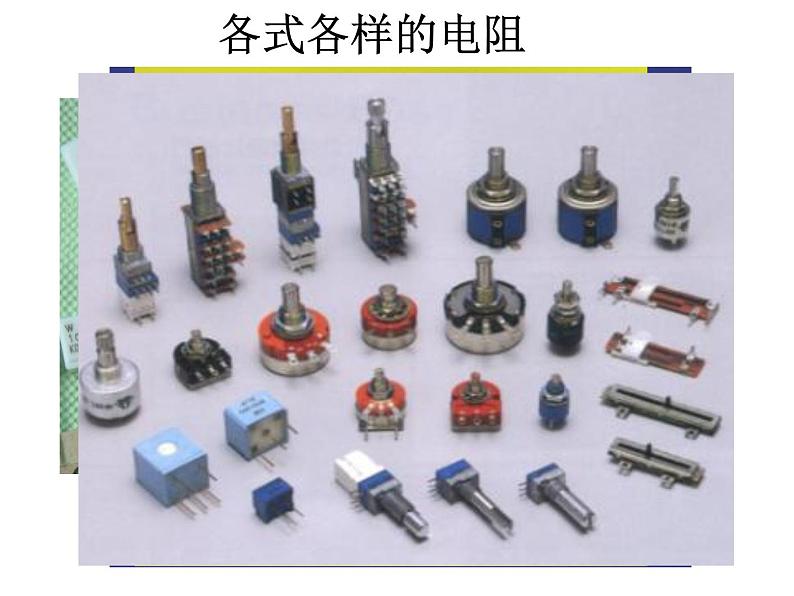

这是一份初中科学浙教版八年级上册第4节 变阻器说课ppt课件，共22页。PPT课件主要包含了各式各样的电阻，再串联一个电阻，再暗一点呢，太麻烦了，如何改变电流，影响电阻大小因素，如何改变电阻，变阻器，滑动变阻器，其它变阻器等内容，欢迎下载使用。

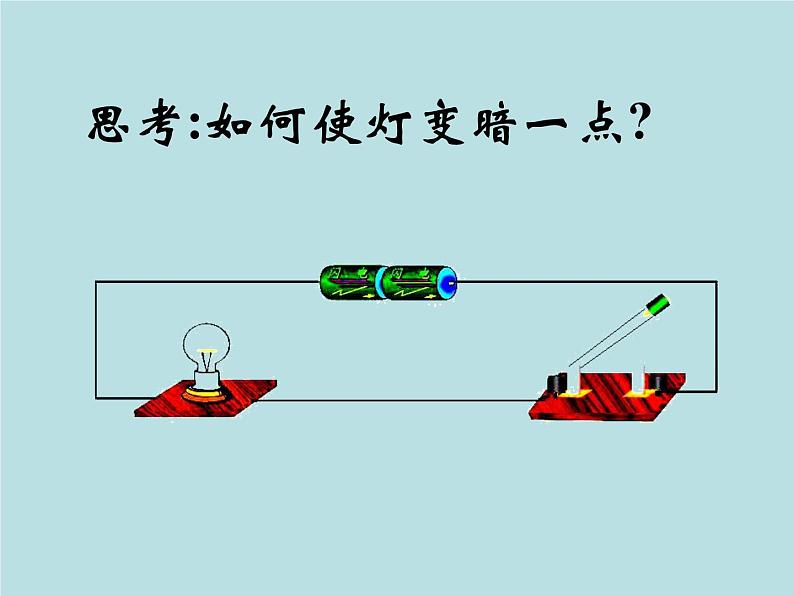

思考:如何使灯变暗一点?

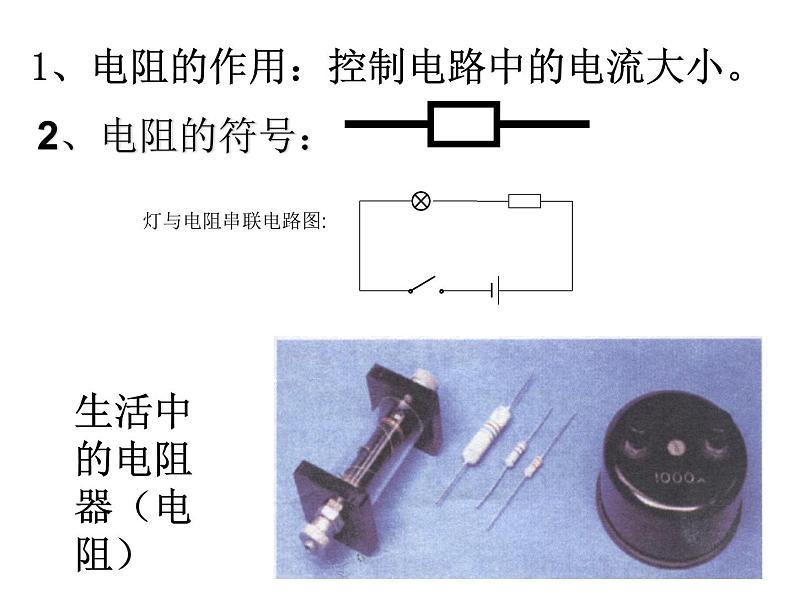

1、电阻的作用：控制电路中的电流大小。
若要使灯再暗一点,应如何操作?
要使灯再暗一点,应如何操作?

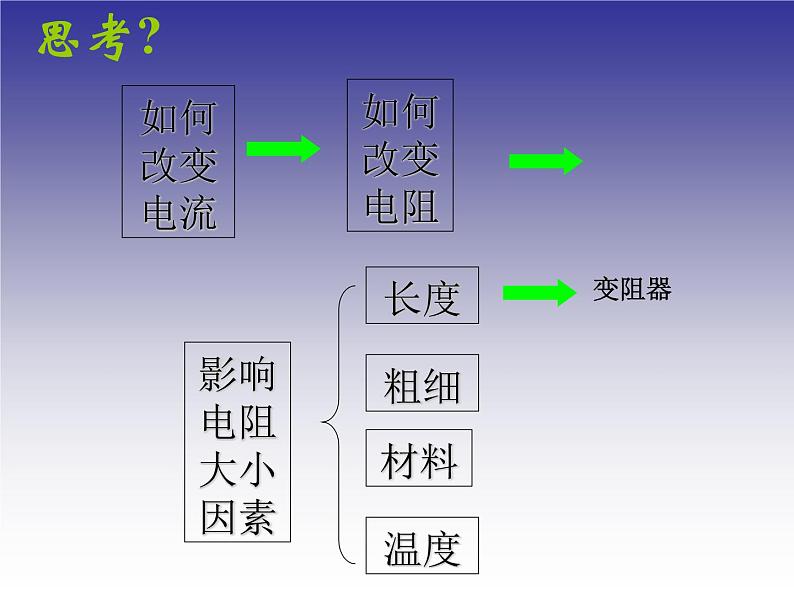

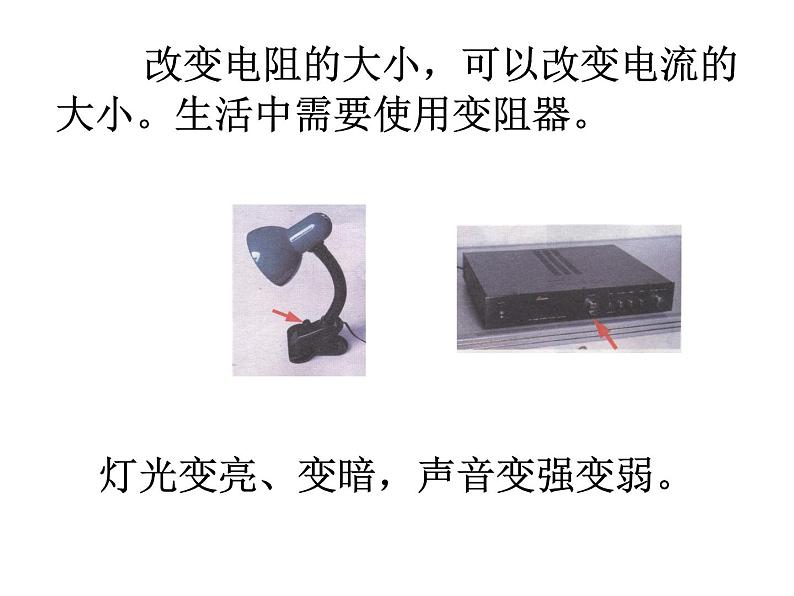

改变电阻的大小，可以改变电流的大小。生活中需要使用变阻器。

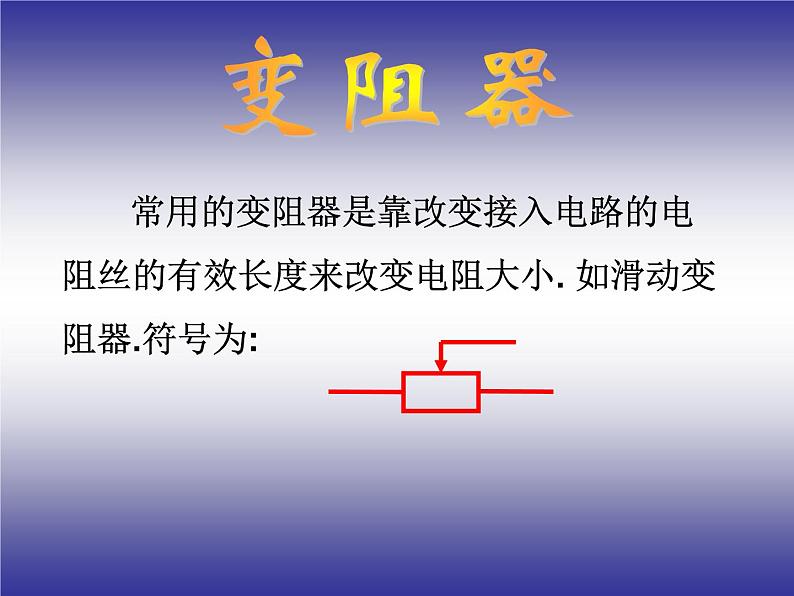

常用的变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻大小. 如滑动变阻器.符号为:
按图所示连接电路,左右移动滑动触头,观察灯的亮度,分析原因.
1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.
2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.
若接线片A、O巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变
有一种变阻器如图所示，当1、3铜塞拔出后，接在电路中的阻值为 欧。
一位同学设计了一个风力测定仪，如图6-24所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个        ，观察小灯泡的        可以粗略地知道风力的大小．
阅读课本P141《敏 感 电 阻》
