浙教版八年级上册第6节 电流与电压、电阻的关系备课课件ppt

这是一份浙教版八年级上册第6节 电流与电压、电阻的关系备课课件ppt，共18页。PPT课件主要包含了控制变量法，电路图，实物图，滑动变阻器的作用，改变导体两端的电压，注意事项，怎样改变电阻的大小，变换公式，UIR，欧姆定律等内容，欢迎下载使用。

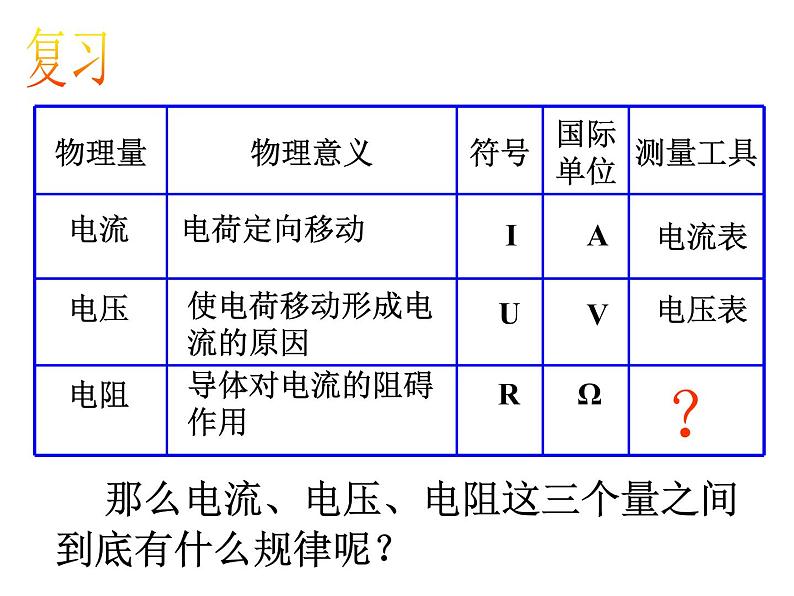

使电荷移动形成电流的原因
那么电流、电压、电阻这三个量之间到底有什么规律呢？

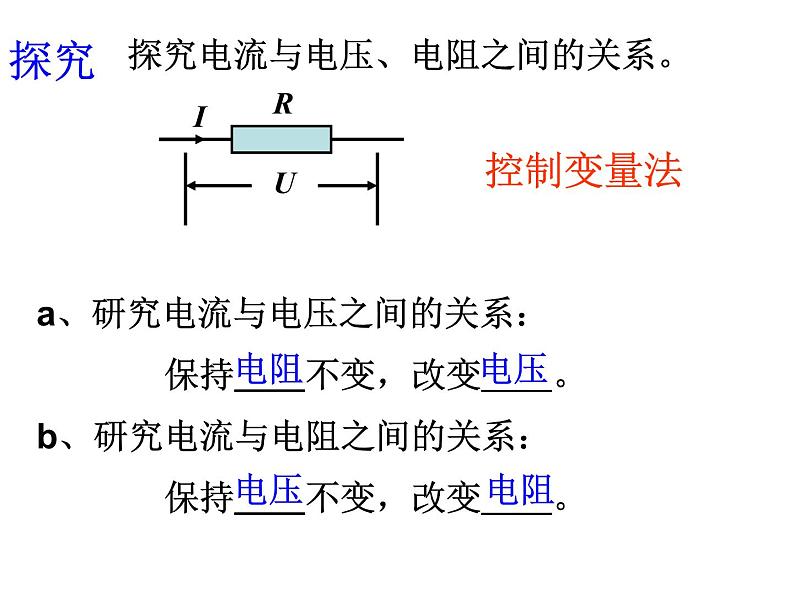

探究电流与电压、电阻之间的关系。
a、研究电流与电压之间的关系： 保持＿＿不变，改变＿＿。b、研究电流与电阻之间的关系： 保持＿＿不变，改变＿＿。

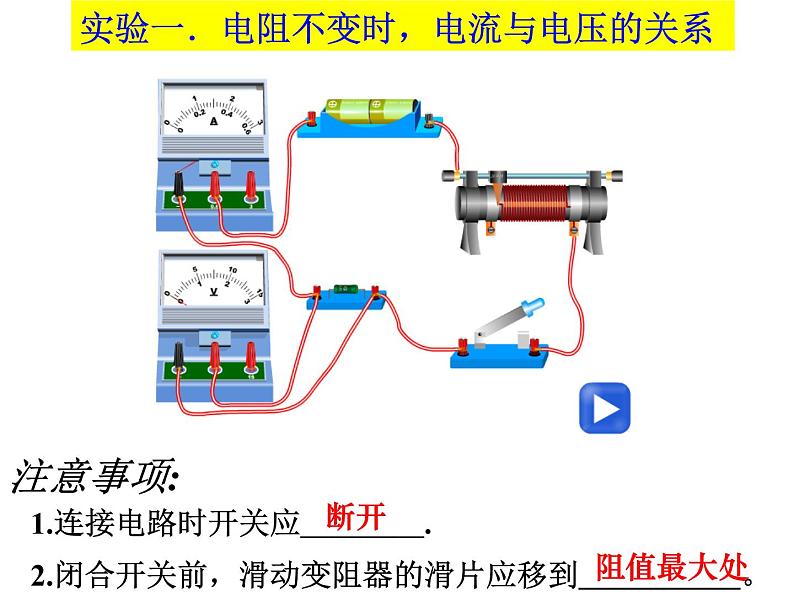

实验一．电阻不变时，电流与电压的关系
1.连接电路时开关应＿＿＿＿. 2.闭合开关前，滑动变阻器的滑片应移到 。

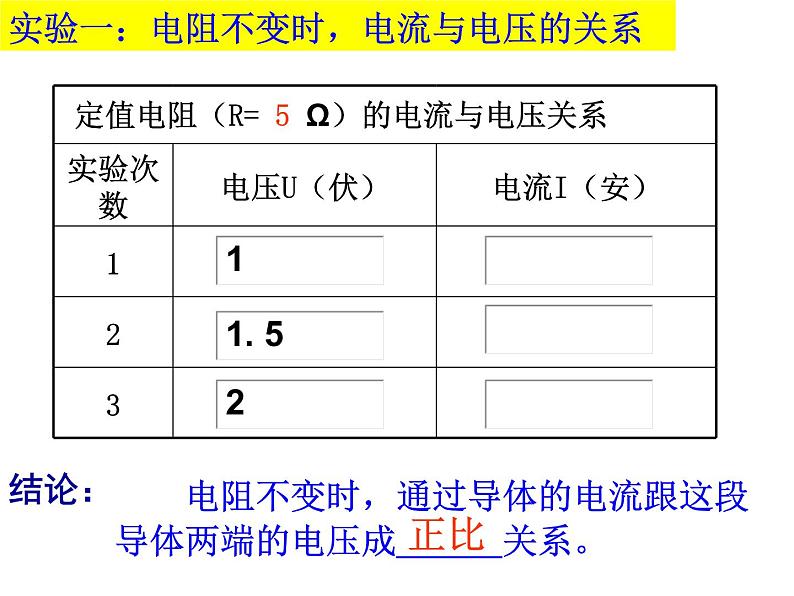

定值电阻（R= 5 Ω）的电流与电压关系

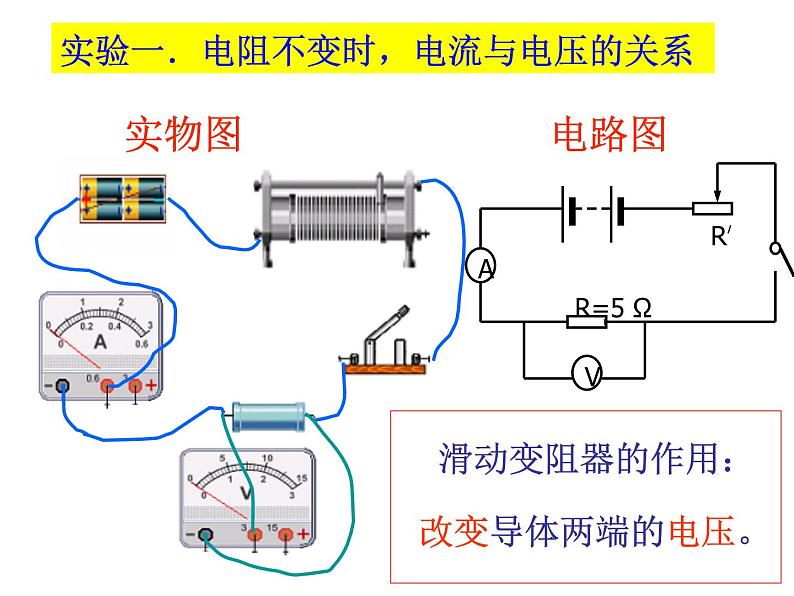

实验一：电阻不变时，电流与电压的关系
电阻不变时，通过导体的电流跟这段导体两端的电压成＿＿＿关系。
更换定值电阻后，怎样保持电压不变？
通过调节滑动变阻器来使电阻两端的电压保持不变

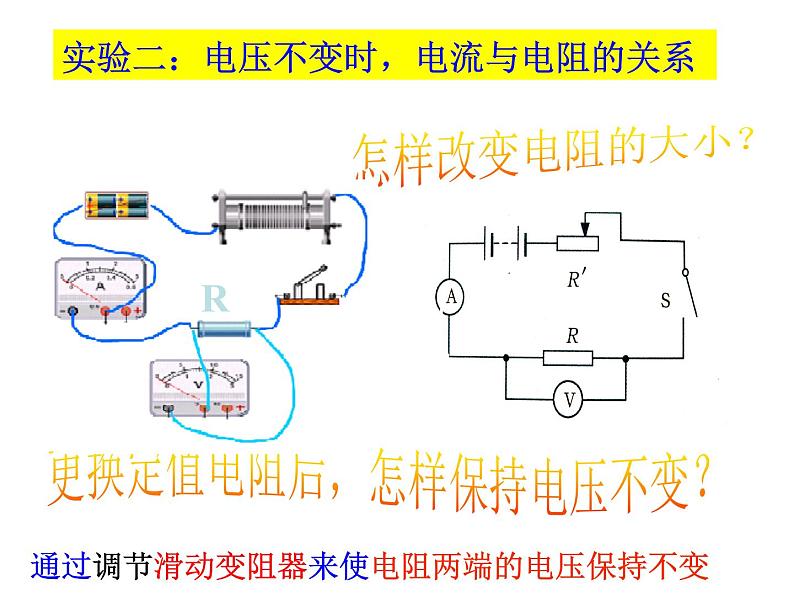

实验二：电压不变时，电流与电阻的关系
实验二．电压不变时，电流与电阻的关系
恒定电压 U= 2 V 时通过不同电阻的电流
电压不变时，通过导体的电流跟这段导体的电阻成＿＿关系。
　　一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻
欧姆定律表达式：
运用欧姆定律及推导式解题时的注意事项：I、U、R必须是对同一段导体（同体性）的同一时刻（同时性）的三个量
有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。电阻只不过等于电压和电流的比值。
1、一只灯泡两端的电压为220V时正常工作，此时灯丝电阻是484Ω。求灯泡正常工作状态下通过灯丝的电流。
已知 R=484 Ω U=220V
答：通过灯丝的电流是0.45A
2、有一定值电阻，上面标有10Ω、1A。请问加在其两端的最大电压为？
解：已知 电阻 R=10Ω 电流I=1A
U=IR=1A×10Ω=10V
答：加在这个电阻两端的最大电压为10V。
3、加在某一导体两端的电压为5V时，通过它的电流是0.5 A，求：（1）该导体的电阻应多大？（2）如果两端的电压增加到20V，导体的电阻多大？ 通过它的电流为？
4. 如何测量一个定值电阻的阻值?请画出测量的电路图, 列出所需器材,写出测量步骤.
