初中科学浙教版七年级下册第3章 运动和力第2节 力的存在评课课件ppt

这是一份初中科学浙教版七年级下册第3章 运动和力第2节 力的存在评课课件ppt，共16页。PPT课件主要包含了活动1，活动2，活动3，力的示意图，线段的终点，画力的示意图的步骤，一定两标，标明角度虚线，注意力的作用点等内容，欢迎下载使用。

力的作用效果与力的哪些因素有关呢？
用手拉弹簧，力越大，弹簧伸的越长。
力的作用效果与力的大小有关
力的作用效果与 力的方向有关

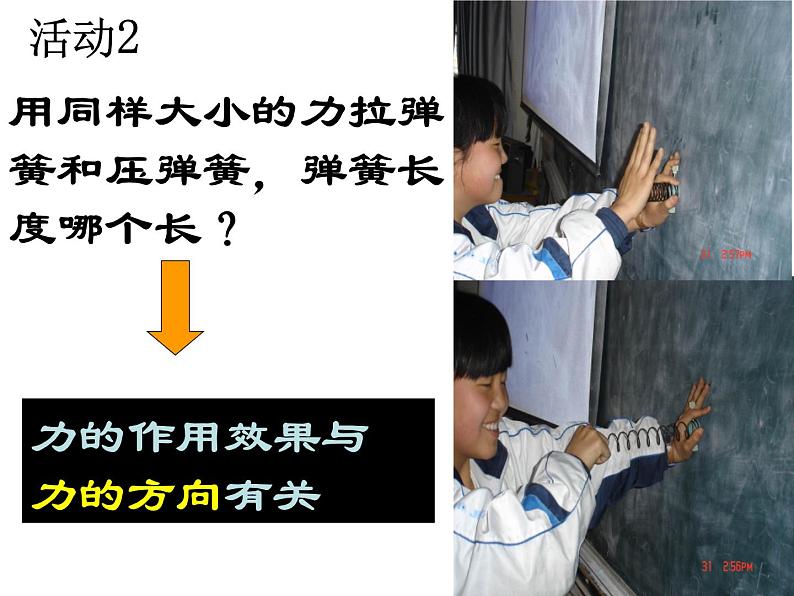

用同样大小的力拉弹簧和压弹簧，弹簧长度哪个长？

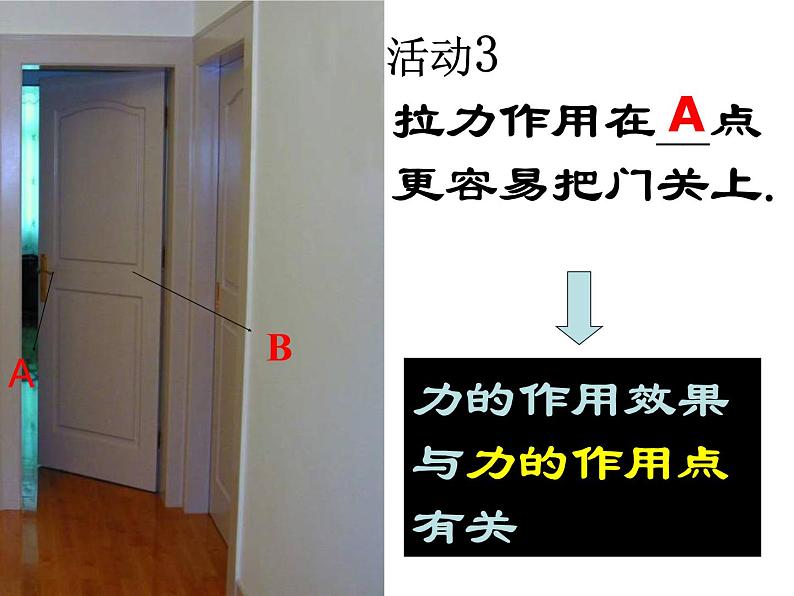

拉力作用在__点更容易把门关上.
力的作用效果与力的作用点有关
影响力的作用效果的因素：
1、力的大小 2、力的方向 3、力的作用点
这三个因素也叫力的三要素
也就是说：只有力的三个要素都不变，力的作用效果才不变。

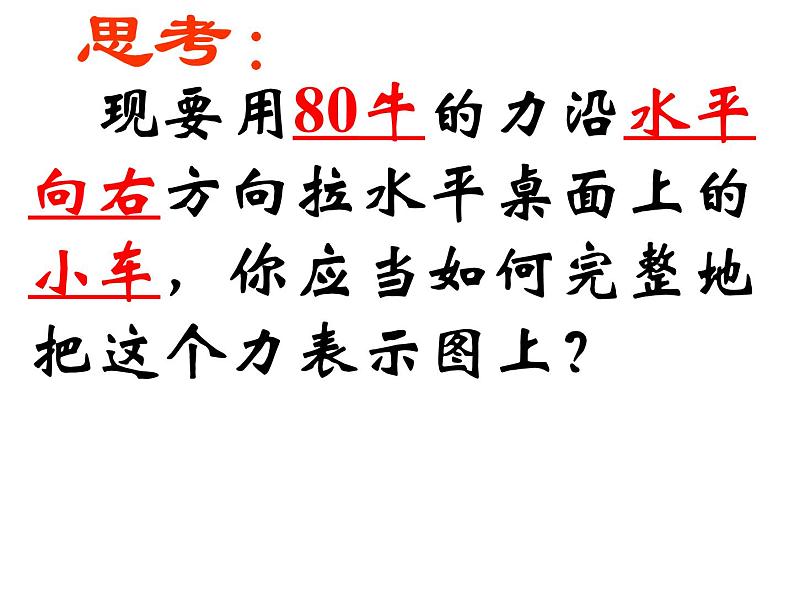

现要用80牛的力沿水平向右方向拉水平桌面上的小车，你应当如何完整地把这个力表示图上？

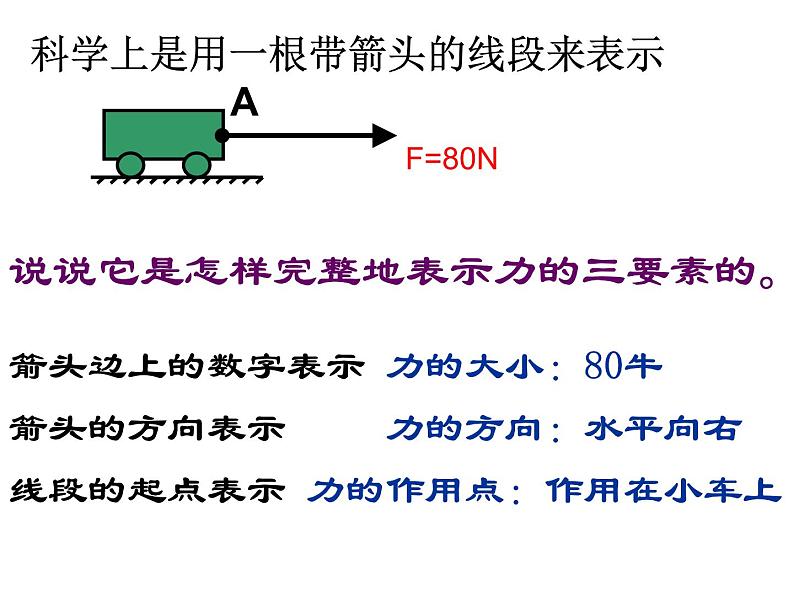

箭头边上的数字表示 力的大小：80牛箭头的方向表示 力的方向：水平向右线段的起点表示 力的作用点：作用在小车上
说说它是怎样完整地表示力的三要素的。
科学上是用一根带箭头的线段来表示
用一根带箭头的线段表示力的大小、方向、作用点的方法。
线段的起点 力的作用点线段尾部的数值 力的大小箭头所指的方向 力的方向
例1、水平向右拉小车的力为60牛,画出拉力的示意图。
3 标力的数值和单位（线段终点上标明 力的大小）
1 定受力物体（找出作用点）
2 标方向（沿力的方向画一条线段，在线段的末端标箭头）
例2、与地面成300角向右斜拉小车的力为80牛,画出拉力的示意图。
学生练习1、用10牛的力向上提水桶，画出拉力的示意图。
2、用一个与水平面成20°角，向右上方的50牛顿的力拉小车，画出拉力的示意图。
3.用200N斜向下与水平方向成30°角的推力推木箱，画出推力。
4.与水平面成45º角用50牛的力朝右上方拉小车。
4.与水平面成45º角,用50牛的力朝右上方拉小车。
5.放在斜角为20º的斜面上的物体，受到平行于斜面向上的12牛的拉力。作出力的示意图。
6 长方体木块对地面的压力是25牛，作出压力的示意图。
放在水平地面上的物体，受到地面对它3牛向上的支持力的示意图。
小球重100N，用轻绳悬挂静止，画出轻绳对球的拉力的意示图。
