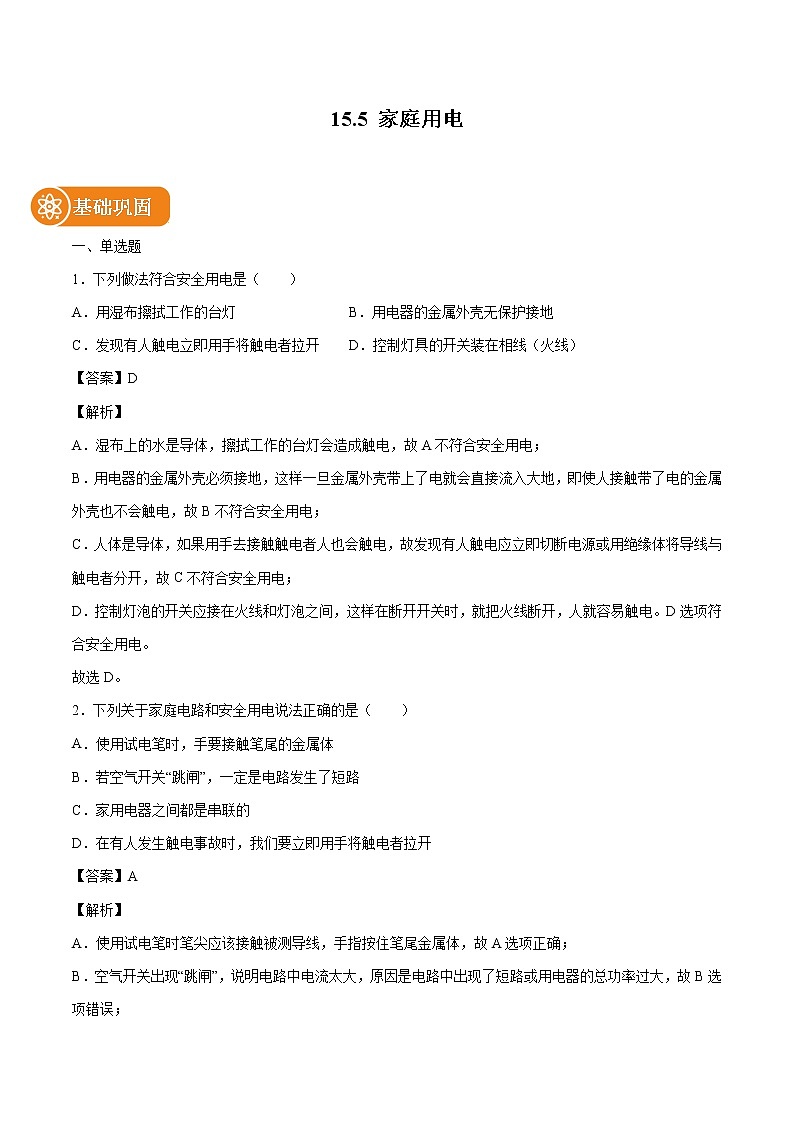

15.5 家庭用电
基础巩固
一、单选题
1．下列做法符合安全用电是（ ）
A．用湿布擦拭工作的台灯 B．用电器的金属外壳无保护接地
C．发现有人触电立即用手将触电者拉开 D．控制灯具的开关装在相线（火线）
【答案】D
【解析】
A．湿布上的水是导体，擦拭工作的台灯会造成触电，故A不符合安全用电；
B．用电器的金属外壳必须接地，这样一旦金属外壳带上了电就会直接流入大地，即使人接触带了电的金属外壳也不会触电，故B不符合安全用电；
C．人体是导体，如果用手去接触触电者人也会触电，故发现有人触电应立即切断电源或用绝缘体将导线与触电者分开，故C不符合安全用电；
D．控制灯泡的开关应接在火线和灯泡之间，这样在断开开关时，就把火线断开，人就容易触电。D选项符合安全用电。
故选D。
2．下列关于家庭电路和安全用电说法正确的是（ ）
A．使用试电笔时，手要接触笔尾的金属体
B．若空气开关“跳闸”，一定是电路发生了短路
C．家用电器之间都是串联的
D．在有人发生触电事故时，我们要立即用手将触电者拉开
【答案】A
【解析】
A．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故A选项正确；
B．空气开关出现“跳闸”，说明电路中电流太大，原因是电路中出现了短路或用电器的总功率过大，故B选项错误；

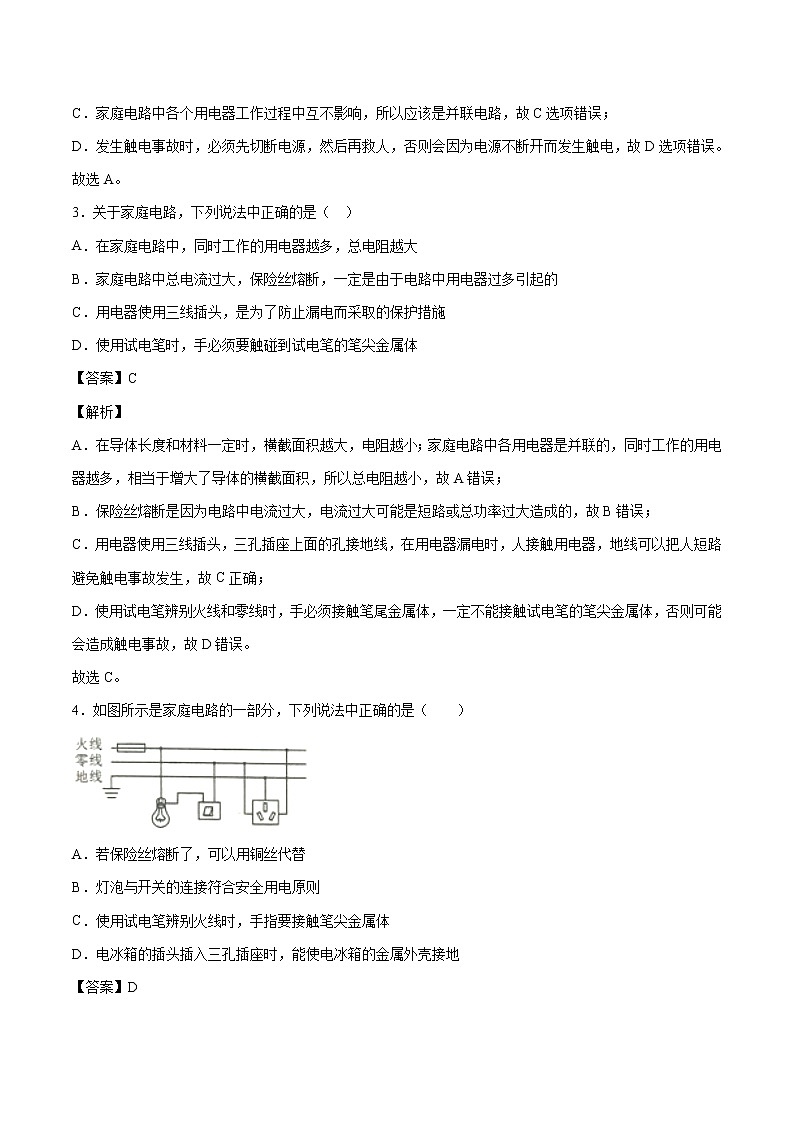

C．家庭电路中各个用电器工作过程中互不影响，所以应该是并联电路，故C选项错误；
D．发生触电事故时，必须先切断电源，然后再救人，否则会因为电源不断开而发生触电，故D选项错误。
故选A。
3．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
【答案】C
【解析】
A．在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A错误；
B．保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B错误；
C．用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C正确；
D．使用试电笔辨别火线和零线时，手必须接触笔尾金属体，一定不能接触试电笔的笔尖金属体，否则可能会造成触电事故，故D错误。
故选C。
4．如图所示是家庭电路的一部分，下列说法中正确的是（ ）
A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
【答案】D

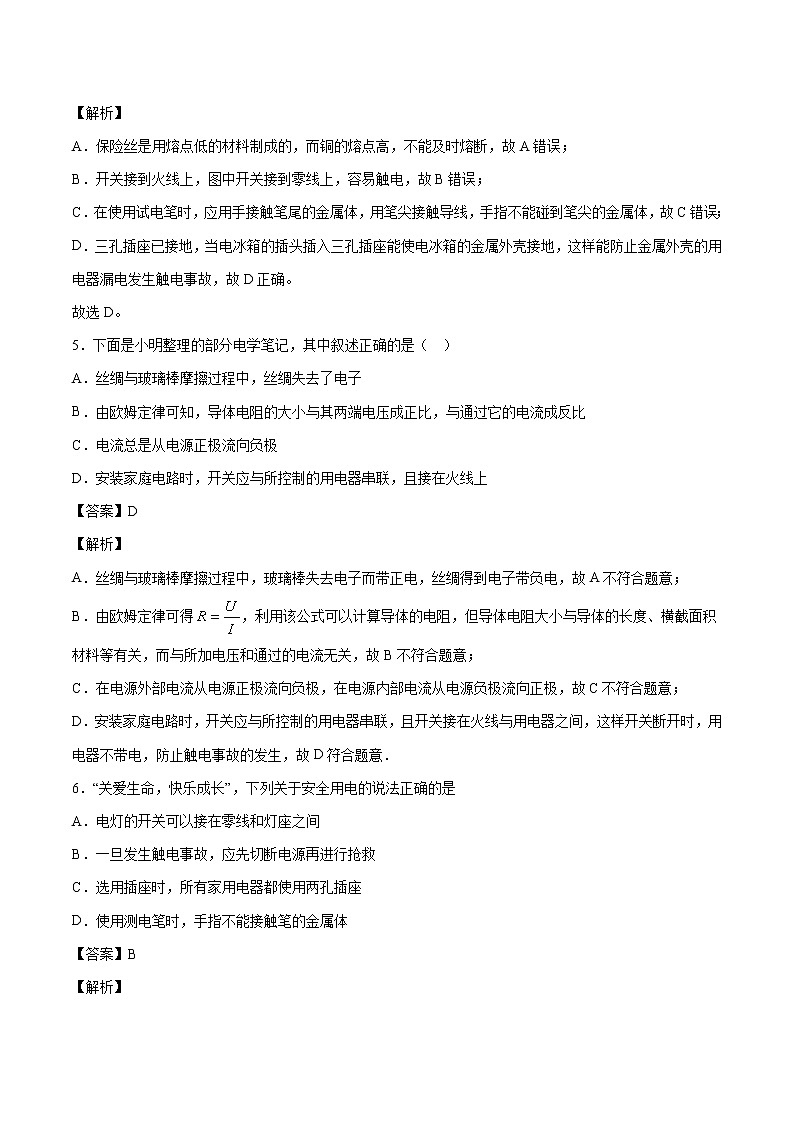

【解析】
A．保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；
B．开关接到火线上，图中开关接到零线上，容易触电，故B错误；
C．在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；
D．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选D。
5．下面是小明整理的部分电学笔记，其中叙述正确的是（ ）
A．丝绸与玻璃棒摩擦过程中，丝绸失去了电子
B．由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C．电流总是从电源正极流向负极
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
【答案】D
【解析】
A．丝绸与玻璃棒摩擦过程中，玻璃棒失去电子而带正电，丝绸得到电子带负电，故A不符合题意；
B．由欧姆定律可得，利用该公式可以计算导体的电阻，但导体电阻大小与导体的长度、横截面积材料等有关，而与所加电压和通过的电流无关，故B不符合题意；
C．在电源外部电流从电源正极流向负极，在电源内部电流从电源负极流向正极，故C不符合题意；
D．安装家庭电路时，开关应与所控制的用电器串联，且开关接在火线与用电器之间，这样开关断开时，用电器不带电，防止触电事故的发生，故D符合题意．
6．“关爱生命，快乐成长”，下列关于安全用电的说法正确的是
A．电灯的开关可以接在零线和灯座之间
B．一旦发生触电事故，应先切断电源再进行抢救
C．选用插座时，所有家用电器都使用两孔插座
D．使用测电笔时，手指不能接触笔的金属体
【答案】B
【解析】
A．开关必须接在火线上，故A错误；
B．一旦发生触电事故，应先切断电源再进行抢救，避免其他人再次触电，故B正确；
C．大功率用电器必须接地线加以保护，应使用三孔插座，故C错误；
D．使用测电笔时，手指不能接触笔尖金属体，必须接触笔尾金属体，故D错误。
故选B。
7．下列描述符合安全用电要求的是（ ）
A．家庭电路中安装空气总开关后，就绝对安全了
B．多个大功率用电器同时使用一个插座
C．电水壶金属外壳接地
D．手机充电时接打电话
【答案】C
【解析】
A．空气开关可以起到一定的安全作用，但也不是绝对安全的，故A错；
B．同时在一个插座上使用多个大功率的用电器，容易因电流过大烧毁插座而引起火灾，故B错；
C．有金属外壳的用电器在使用时，金属外壳一定要接地，故C正确；
D．手机充电时打电话，容易引起电流过大，而引起爆炸，故D错误。
应选C。
8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
【答案】A
【解析】
A．在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，相当于把L0串联在电路中。当只闭合S1时，L0和L1发光都偏暗，说明L1所在支路正常，故A正确；
B．当只闭合S2时，L0正常发光，说明L2所在支路短路，故B错误；
C．当只闭合S3时，L0不发光，说明灯泡L3所在支路断路，故C错误；
D．综上所述，只有灯泡L1所在支路正常，故D错误。
故选A。
9．下列家庭电路中，开关S和电灯L的接线正确的是（ ）
A．
B．
C．
D．
【答案】C
【解析】
A．开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B．开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；
C．开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；
D．开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确。
故选D。
10．在班上开展“生活处处有物理”的观察实践活动中，小明观察了厨房设备。在他所观察到的现象和对现象的解释中，正确的是（ ）
A．电水壶的三脚插头，插入三孔插座，防止用电器漏电和触电事故的发生
B．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低
C．液化气是利用降低温度的方法使气体液化再装入钢罐中的
D．用煤气炉煲汤，在沸腾时调大火焰能提高汤的温度
【答案】A
【解析】
A．三孔插座使用电器接地，可以防止用电器漏电后发生触电事故，故A正确；
B．水沸点随气压的增加而升高，故B错误；
C．液化气是利用加压液化的方式使气体液化装入气罐中，故C错误；
D．水沸腾时，水温会保持沸点不变，不受火力大小影响，故D错误。
故选A。
二、填空题
11．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
【答案】笔尾 CD断路
【解析】
[1]使用试电笔时，手必须接触笔尾金属体才能构成通路，但手不能接触笔尖金属体。
[2]用试电笔接触A、B、C三点，氖管均发光，所以A点到C点之间没有问题，接触D点氖管不发光，所以故障在CD之间，所以故障可能是CD断路。
12．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
【答案】并 串 并
【解析】
[1]并联电路中各用电器之间彼此独立，互不影响；四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是并联。
[2]家用电器与开关之间一般采用串联接法。
[3]并联电路中各用电器之间彼此独立，互不影响，所以插座之间采用的是并联接法。
三、实验题
13．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电
【解析】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。
[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
四、作图题
14．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】
【解析】
电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：
五、计算题
15．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21欧，R2＝18欧。S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
【答案】（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
【解析】
(1)由 可知，电源电压：，
通过R2的电流： ，因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 ；
(2)根据表中数据和上述计算结果可知： ，所以保险丝A会熔断，应选择直径为1.26mm的保险丝。
答：（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
重点突破
一、单选题
1．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
【答案】B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
2．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
【答案】D
【解析】
A．如图所示是正常连接家庭电路的一部分，开关接在导线A上，所以导线A是火线，导线B是零线，火线和零线间的电压为220V，零线和大地之间的电压为0，则导线B与大地之间的电压为0，故A错误；
B．插座的左孔接零线，右孔接火线，所以试电笔插入三孔插座的左插孔时氖管不发光，插入插座的右插孔时氖管发光，故B错误；
C．由图可知，电饭煲接入三孔插座后与电冰箱是并列连接的，且电饭煲与电冰箱工作时互不影响，所以电饭煲接入三孔插座后与电冰箱是并联的，故C错误；
D．站在地上的人接触a处金属部分，相当于直接接触了火线，所以会触电，故D正确。
故选D。
3．下列做法符合安全用电常识的是（ ）
A．雷雨天时，不要在开阔地行走，但可躲在大树下
B．家庭电路中，开关应接在火线与用电器之间
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
【答案】B
【解析】
A．雷雨天气不要在开阔地行走，不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，故A错误；
B．在家庭电路中，开关应接在火线与用电器之间，这样断开开关时，便于维修，不会造成触电事故，故B正确；
C．使用测电笔时，笔尖接触待测物体，手要接触笔尾金属体，这样才能检测是火线还是零线，故C错误；
D．家用电器着火时，用水灭火会造成短路，会损坏电器，故D错误；
4．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝能在有人触电时自动切断电路
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
【答案】C
【解析】
A．火线和零线之间的电压是220V，零线B和大地之间的电压是0，故A错误，
B． 保险丝在电流过大时熔断，自动切断电路，有人触电时，如果电路中的电流不太大，不会自动切断电路，故B错误；
C． 三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；
D． 插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔，氖管不发光，插入插座的右插孔氖管发光，故D错误。
5．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
【答案】D
【解析】
A．两孔插座直接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用。故A错误；
B．为了防止出现触电现象，在家庭电路中白炽灯螺丝套接在中性线（零线或N）上，故B错误；
C．人一只手接触相（火）线，同时另一只手接触中性（零）线，即使站在绝缘凳子上，电流也会流过人体，出现触电事故。故C错误；
D．湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具。故D符合题意。
故选D。
6．关于家庭电路与安全用电，下列说法正确的是（ ）
A．人体的安全电压不高于60V
B．不可以用湿布擦拭正在发光的电灯
C．保险丝烧断后应换一根铜丝来代替
D．家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
【答案】B
【解析】
A．经验证明，只有不高于的电压对人体才是安全的，故A错误；
B．水是导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；
C．铜丝的熔点高，用铜丝代替保险丝，当电流过大时，不能自身熔断切断电流，起不到保险作用，故C错误；
D．家庭电路中的空气开关跳闸了，可能是电路短路，也可能是电路中电流过大，故D错误。
故选B。
7．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（ ）
A．造成该故障的原因可能是电热烧水壶开关被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流
【答案】C
【解析】
A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；
B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；
C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
8．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触
【答案】C
【解析】
A．家庭电路中各用电器彼此并联，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾，故A错误；
B．插线板不能随便乱放，应该放在小孩摸不着并且干燥，不会溅到水的地方，故B错误；
C．应该根据插线板需要承载的用电器功率大小，选择插线板，所以，使用或购买插线板时，需要选择合适技术参数的插线板，故C正确；
D．用电器与插线板连接时，要保证插脚与插孔中的金属片充分接触，不要出现“接触不良”的情况，以避免损坏用电器，故D错误。
9．如图所示为家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝能在有人触电时自动切断电路
C．闭合开关后，测电笔先后插入插座的左右插孔，氖管都发光
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
【答案】D
【解析】
A．由题图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故A错误；
B．保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，但有人触电时电路的电流不是很大，保险丝不会自动切断电路，故B错误；
C．插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故C错误；
C．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选D。
10．如图所示，关于家用插座说法中，正确的是
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A
【解析】
由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中； 若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，故A正确，BCD错误。
二、填空题
11．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
【答案】笔尖金属体 有
【解析】
[1] 正确使用试电笔时，如果用手接触笔尖金属体，笔尖电压高，较大的电流通过人体，人就触电了；如果用手接触笔尾金属体，由于试电笔中有一个阻值很大的电阻，所以通过试电笔的电流很小，也即通过人体的电流很小，所以没有危险。因此正确使用试电笔时，手指干万不能碰到笔尖金属体。
[2]当氖管发光时，火线、试电笔、人体、大地构成闭合的回路，因此有电流通过人体。
12．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
【答案】火 金属外壳
【解析】
[1]用电器的开关要装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
[2]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
三、实验题
13．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
【答案】较低 BD 总功率过大（过载） E 2 进户零线断路
【解析】
(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
(2)[4][5]三孔插座的接法是左零右火中接地，用于接地的导线应该接在插座的孔E；按照家庭定路的接法，开关应该接在火线上，所以虚线框2应该接开关；
[6]假设电灯断路，那么用测电笔测试a点时，测电笔的氖管不发光，这与题意不符合，故不可能是电灯断路；假设电灯短路，那么闭合开关后，电路中的电流很大，保险丝会烧断，用测电笔分别测试a、b、c三点时，测电笔的氖管都不发光，这与题意不符合，故不可能是电灯短路；假设进户零线断路，闭合开关后，没有电流流过灯泡，用测电笔分别测试a、b、c三点时，测电笔的氖管会发光，这与题意相符合，故电路的故障为进户零线断路。
四、作图题
14．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
【答案】
【解析】
家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
五、计算题
15．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，
①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
【答案】100V；人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
【解析】
由I=得，U=IR=50×10−3A×2×1000Ω=100V；
人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电。
16．某用户的电能表为“ 220V 20A” ..该户电路中有40W日光灯 40盏， 60W电灯20盏 ..问：
(1)如果晚上灯都亮时，能否再接入一只 2千瓦的电炉？
(2)若该电路上电流实际为 18安，还能接入一只多大功率的用电器？
【答案】(1)不能． (2)能接入一只440W的用电器．
【解析】 (1)电路最大功率PUI220V×20A4400W，40W日光灯40盏，60W电灯20盏和2千瓦的电炉的总功率P140W×4060W×202000W4800W>4400W，所以不能再接入一只2千瓦的电炉。 (2)电路上电流实际为18安时，电路最大功率P2UI1220V×18A3960W，还能接入一只功率为P−P24400W−3960W440W的用电器。
15.5 家庭用电
基础巩固
一、单选题
1．下列做法符合安全用电是（ ）
A．用湿布擦拭工作的台灯 B．用电器的金属外壳无保护接地
C．发现有人触电立即用手将触电者拉开 D．控制灯具的开关装在相线（火线）
【答案】D
【解析】
A．湿布上的水是导体，擦拭工作的台灯会造成触电，故A不符合安全用电；
B．用电器的金属外壳必须接地，这样一旦金属外壳带上了电就会直接流入大地，即使人接触带了电的金属外壳也不会触电，故B不符合安全用电；
C．人体是导体，如果用手去接触触电者人也会触电，故发现有人触电应立即切断电源或用绝缘体将导线与触电者分开，故C不符合安全用电；
D．控制灯泡的开关应接在火线和灯泡之间，这样在断开开关时，就把火线断开，人就容易触电。D选项符合安全用电。
故选D。
2．下列关于家庭电路和安全用电说法正确的是（ ）
A．使用试电笔时，手要接触笔尾的金属体
B．若空气开关“跳闸”，一定是电路发生了短路
C．家用电器之间都是串联的
D．在有人发生触电事故时，我们要立即用手将触电者拉开
【答案】A
【解析】
A．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故A选项正确；
B．空气开关出现“跳闸”，说明电路中电流太大，原因是电路中出现了短路或用电器的总功率过大，故B选项错误；
C．家庭电路中各个用电器工作过程中互不影响，所以应该是并联电路，故C选项错误；
D．发生触电事故时，必须先切断电源，然后再救人，否则会因为电源不断开而发生触电，故D选项错误。
故选A。
3．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
【答案】C
【解析】
A．在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A错误；
B．保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B错误；
C．用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C正确；
D．使用试电笔辨别火线和零线时，手必须接触笔尾金属体，一定不能接触试电笔的笔尖金属体，否则可能会造成触电事故，故D错误。
故选C。
4．如图所示是家庭电路的一部分，下列说法中正确的是（ ）
A．若保险丝熔断了，可以用铜丝代替
B．灯泡与开关的连接符合安全用电原则
C．使用试电笔辨别火线时，手指要接触笔尖金属体
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
【答案】D
【解析】
A．保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；
B．开关接到火线上，图中开关接到零线上，容易触电，故B错误；
C．在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；
D．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选D。
5．下面是小明整理的部分电学笔记，其中叙述正确的是（ ）
A．丝绸与玻璃棒摩擦过程中，丝绸失去了电子
B．由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C．电流总是从电源正极流向负极
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
【答案】D
【解析】
A．丝绸与玻璃棒摩擦过程中，玻璃棒失去电子而带正电，丝绸得到电子带负电，故A不符合题意；
B．由欧姆定律可得，利用该公式可以计算导体的电阻，但导体电阻大小与导体的长度、横截面积材料等有关，而与所加电压和通过的电流无关，故B不符合题意；
C．在电源外部电流从电源正极流向负极，在电源内部电流从电源负极流向正极，故C不符合题意；
D．安装家庭电路时，开关应与所控制的用电器串联，且开关接在火线与用电器之间，这样开关断开时，用电器不带电，防止触电事故的发生，故D符合题意．
6．“关爱生命，快乐成长”，下列关于安全用电的说法正确的是
A．电灯的开关可以接在零线和灯座之间
B．一旦发生触电事故，应先切断电源再进行抢救
C．选用插座时，所有家用电器都使用两孔插座
D．使用测电笔时，手指不能接触笔的金属体
【答案】B
【解析】
A．开关必须接在火线上，故A错误；
B．一旦发生触电事故，应先切断电源再进行抢救，避免其他人再次触电，故B正确；
C．大功率用电器必须接地线加以保护，应使用三孔插座，故C错误；
D．使用测电笔时，手指不能接触笔尖金属体，必须接触笔尾金属体，故D错误。
故选B。
7．下列描述符合安全用电要求的是（ ）
A．家庭电路中安装空气总开关后，就绝对安全了
B．多个大功率用电器同时使用一个插座
C．电水壶金属外壳接地
D．手机充电时接打电话
【答案】C
【解析】
A．空气开关可以起到一定的安全作用，但也不是绝对安全的，故A错；
B．同时在一个插座上使用多个大功率的用电器，容易因电流过大烧毁插座而引起火灾，故B错；
C．有金属外壳的用电器在使用时，金属外壳一定要接地，故C正确；
D．手机充电时打电话，容易引起电流过大，而引起爆炸，故D错误。
应选C。
8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
【答案】A
【解析】
A．在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，相当于把L0串联在电路中。当只闭合S1时，L0和L1发光都偏暗，说明L1所在支路正常，故A正确；
B．当只闭合S2时，L0正常发光，说明L2所在支路短路，故B错误；
C．当只闭合S3时，L0不发光，说明灯泡L3所在支路断路，故C错误；
D．综上所述，只有灯泡L1所在支路正常，故D错误。
故选A。
9．下列家庭电路中，开关S和电灯L的接线正确的是（ ）
A．
B．
C．
D．
【答案】C
【解析】
A．开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B．开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；
C．开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；
D．开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确。
故选D。
10．在班上开展“生活处处有物理”的观察实践活动中，小明观察了厨房设备。在他所观察到的现象和对现象的解释中，正确的是（ ）
A．电水壶的三脚插头，插入三孔插座，防止用电器漏电和触电事故的发生
B．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低
C．液化气是利用降低温度的方法使气体液化再装入钢罐中的
D．用煤气炉煲汤，在沸腾时调大火焰能提高汤的温度
【答案】A
【解析】
A．三孔插座使用电器接地，可以防止用电器漏电后发生触电事故，故A正确；
B．水沸点随气压的增加而升高，故B错误；
C．液化气是利用加压液化的方式使气体液化装入气罐中，故C错误；
D．水沸腾时，水温会保持沸点不变，不受火力大小影响，故D错误。
故选A。
二、填空题
11．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
【答案】笔尾 CD断路
【解析】
[1]使用试电笔时，手必须接触笔尾金属体才能构成通路，但手不能接触笔尖金属体。
[2]用试电笔接触A、B、C三点，氖管均发光，所以A点到C点之间没有问题，接触D点氖管不发光，所以故障在CD之间，所以故障可能是CD断路。
12．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
【答案】并 串 并
【解析】
[1]并联电路中各用电器之间彼此独立，互不影响；四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是并联。
[2]家用电器与开关之间一般采用串联接法。
[3]并联电路中各用电器之间彼此独立，互不影响，所以插座之间采用的是并联接法。
三、实验题
13．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电
【解析】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。
[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
四、作图题
14．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】
【解析】
电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：
五、计算题
15．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21欧，R2＝18欧。S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
【答案】（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
【解析】
(1)由 可知，电源电压：，
通过R2的电流： ，因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 ；
(2)根据表中数据和上述计算结果可知： ，所以保险丝A会熔断，应选择直径为1.26mm的保险丝。
答：（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
重点突破
一、单选题
1．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
【答案】B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
2．如图所示是正常连接家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．试电笔插入三孔插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后与电冰箱是串联的
D．站在地上的人接触a处金属部分会触电
【答案】D
【解析】
A．如图所示是正常连接家庭电路的一部分，开关接在导线A上，所以导线A是火线，导线B是零线，火线和零线间的电压为220V，零线和大地之间的电压为0，则导线B与大地之间的电压为0，故A错误；
B．插座的左孔接零线，右孔接火线，所以试电笔插入三孔插座的左插孔时氖管不发光，插入插座的右插孔时氖管发光，故B错误；
C．由图可知，电饭煲接入三孔插座后与电冰箱是并列连接的，且电饭煲与电冰箱工作时互不影响，所以电饭煲接入三孔插座后与电冰箱是并联的，故C错误；
D．站在地上的人接触a处金属部分，相当于直接接触了火线，所以会触电，故D正确。
故选D。
3．下列做法符合安全用电常识的是（ ）
A．雷雨天时，不要在开阔地行走，但可躲在大树下
B．家庭电路中，开关应接在火线与用电器之间
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
【答案】B
【解析】
A．雷雨天气不要在开阔地行走，不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，故A错误；
B．在家庭电路中，开关应接在火线与用电器之间，这样断开开关时，便于维修，不会造成触电事故，故B正确；
C．使用测电笔时，笔尖接触待测物体，手要接触笔尾金属体，这样才能检测是火线还是零线，故C错误；
D．家用电器着火时，用水灭火会造成短路，会损坏电器，故D错误；
4．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝能在有人触电时自动切断电路
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
【答案】C
【解析】
A．火线和零线之间的电压是220V，零线B和大地之间的电压是0，故A错误，
B． 保险丝在电流过大时熔断，自动切断电路，有人触电时，如果电路中的电流不太大，不会自动切断电路，故B错误；
C． 三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；
D． 插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔，氖管不发光，插入插座的右插孔氖管发光，故D错误。
5．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
【答案】D
【解析】
A．两孔插座直接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用。故A错误；
B．为了防止出现触电现象，在家庭电路中白炽灯螺丝套接在中性线（零线或N）上，故B错误；
C．人一只手接触相（火）线，同时另一只手接触中性（零）线，即使站在绝缘凳子上，电流也会流过人体，出现触电事故。故C错误；
D．湿的物体会导电，为了防止触电，不能够用湿手摸或湿布擦与电源相连接的灯具。故D符合题意。
故选D。
6．关于家庭电路与安全用电，下列说法正确的是（ ）
A．人体的安全电压不高于60V
B．不可以用湿布擦拭正在发光的电灯
C．保险丝烧断后应换一根铜丝来代替
D．家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
【答案】B
【解析】
A．经验证明，只有不高于的电压对人体才是安全的，故A错误；
B．水是导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；
C．铜丝的熔点高，用铜丝代替保险丝，当电流过大时，不能自身熔断切断电流，起不到保险作用，故C错误；
D．家庭电路中的空气开关跳闸了，可能是电路短路，也可能是电路中电流过大，故D错误。
故选B。
7．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（ ）
A．造成该故障的原因可能是电热烧水壶开关被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流
【答案】C
【解析】
A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；
B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；
C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
8．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触
【答案】C
【解析】
A．家庭电路中各用电器彼此并联，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾，故A错误；
B．插线板不能随便乱放，应该放在小孩摸不着并且干燥，不会溅到水的地方，故B错误；
C．应该根据插线板需要承载的用电器功率大小，选择插线板，所以，使用或购买插线板时，需要选择合适技术参数的插线板，故C正确；
D．用电器与插线板连接时，要保证插脚与插孔中的金属片充分接触，不要出现“接触不良”的情况，以避免损坏用电器，故D错误。
9．如图所示为家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝能在有人触电时自动切断电路
C．闭合开关后，测电笔先后插入插座的左右插孔，氖管都发光
D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
【答案】D
【解析】
A．由题图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故A错误；
B．保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，但有人触电时电路的电流不是很大，保险丝不会自动切断电路，故B错误；
C．插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故C错误；
C．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选D。
10．如图所示，关于家用插座说法中，正确的是
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
【答案】A
【解析】
由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中； 若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，故A正确，BCD错误。
二、填空题
11．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
【答案】笔尖金属体 有
【解析】
[1] 正确使用试电笔时，如果用手接触笔尖金属体，笔尖电压高，较大的电流通过人体，人就触电了；如果用手接触笔尾金属体，由于试电笔中有一个阻值很大的电阻，所以通过试电笔的电流很小，也即通过人体的电流很小，所以没有危险。因此正确使用试电笔时，手指干万不能碰到笔尖金属体。
[2]当氖管发光时，火线、试电笔、人体、大地构成闭合的回路，因此有电流通过人体。
12．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
【答案】火 金属外壳
【解析】
[1]用电器的开关要装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
[2]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
三、实验题
13．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
【答案】较低 BD 总功率过大（过载） E 2 进户零线断路
【解析】
(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
(2)[4][5]三孔插座的接法是左零右火中接地，用于接地的导线应该接在插座的孔E；按照家庭定路的接法，开关应该接在火线上，所以虚线框2应该接开关；
[6]假设电灯断路，那么用测电笔测试a点时，测电笔的氖管不发光，这与题意不符合，故不可能是电灯断路；假设电灯短路，那么闭合开关后，电路中的电流很大，保险丝会烧断，用测电笔分别测试a、b、c三点时，测电笔的氖管都不发光，这与题意不符合，故不可能是电灯短路；假设进户零线断路，闭合开关后，没有电流流过灯泡，用测电笔分别测试a、b、c三点时，测电笔的氖管会发光，这与题意相符合，故电路的故障为进户零线断路。
四、作图题
14．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
【答案】
【解析】
家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
五、计算题
15．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，
①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
【答案】100V；人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
【解析】
由I=得，U=IR=50×10−3A×2×1000Ω=100V；
人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电。
16．某用户的电能表为“ 220V 20A” ..该户电路中有40W日光灯 40盏， 60W电灯20盏 ..问：
(1)如果晚上灯都亮时，能否再接入一只 2千瓦的电炉？
(2)若该电路上电流实际为 18安，还能接入一只多大功率的用电器？
【答案】(1)不能． (2)能接入一只440W的用电器．
【解析】 (1)电路最大功率PUI220V×20A4400W，40W日光灯40盏，60W电灯20盏和2千瓦的电炉的总功率P140W×4060W×202000W4800W>4400W，所以不能再接入一只2千瓦的电炉。 (2)电路上电流实际为18安时，电路最大功率P2UI1220V×18A3960W，还能接入一只功率为P−P24400W−3960W440W的用电器。
相关试卷
2021学年第十五章 探究电路第五节 家庭用电同步训练题： 这是一份2021学年第十五章 探究电路第五节 家庭用电同步训练题，文件包含155家庭用电备作业解析版docx、155家庭用电备作业原卷版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
初中沪科版第五节 家庭用电练习题： 这是一份初中沪科版第五节 家庭用电练习题，共7页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
初中物理沪科版九年级全册第十五章 探究电路第五节 家庭用电当堂检测题： 这是一份初中物理沪科版九年级全册第十五章 探究电路第五节 家庭用电当堂检测题，共8页。试卷主要包含了家庭电路的组成，安全用电等内容，欢迎下载使用。
