初中物理沪科版九年级全册第三节 连接串联电路和并联电路习题

14.3 连接串联电路和并联电路

基础训练

考点一、串联和并联

1.在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（     ）

【答案】D

【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）

A．L1不能发光，L2能发光    B．L1能发光，L2不能发光   C．L1、L2都能发光    D．L1、L2都不能发光

【答案】B

【解析】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。

3.如图所示的四个电路中，属于并联电路的是（　　）

【答案】C

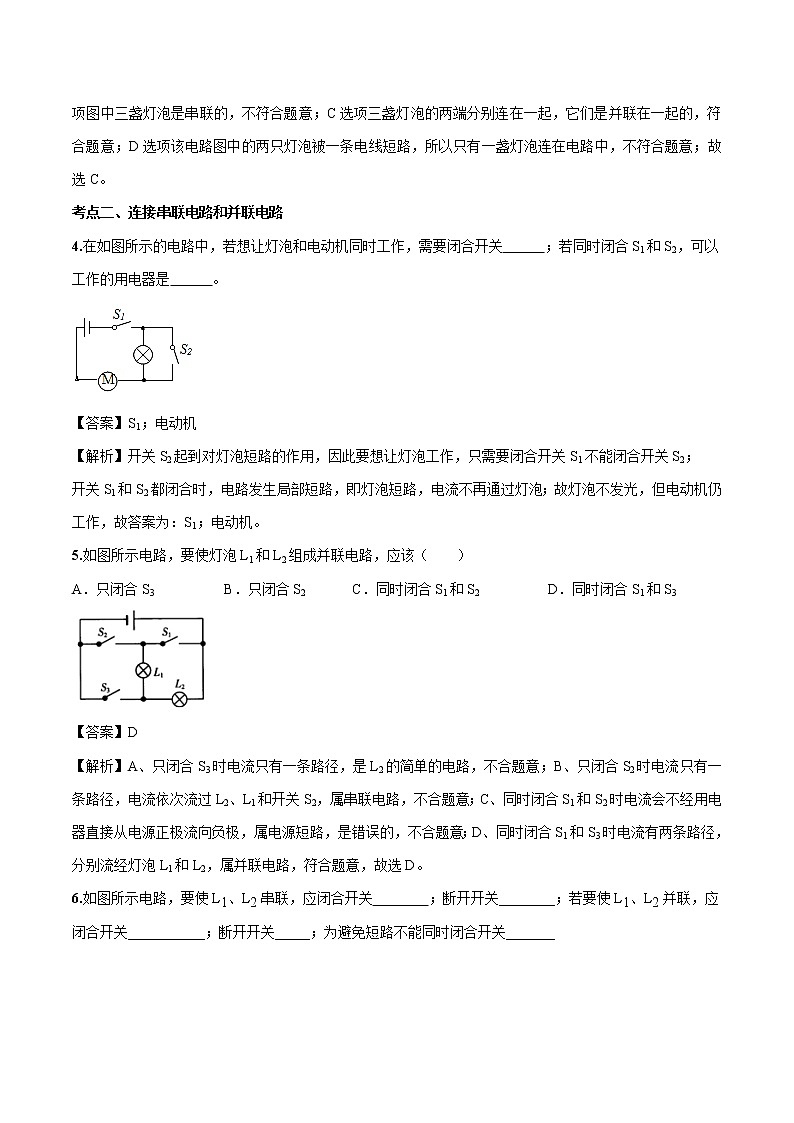

【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；故选C。

考点二、连接串联电路和并联电路

4.在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关　  　；若同时闭合S1和S2，可以工作的用电器是　  　。

【答案】S1；电动机

【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；

开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.如图所示电路，要使灯泡L1和L2组成并联电路，应该（　　）

A．只闭合S3               B．只闭合S2   C．同时闭合S1和S2       D．同时闭合S1和S3

【答案】D

【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意，故选D。

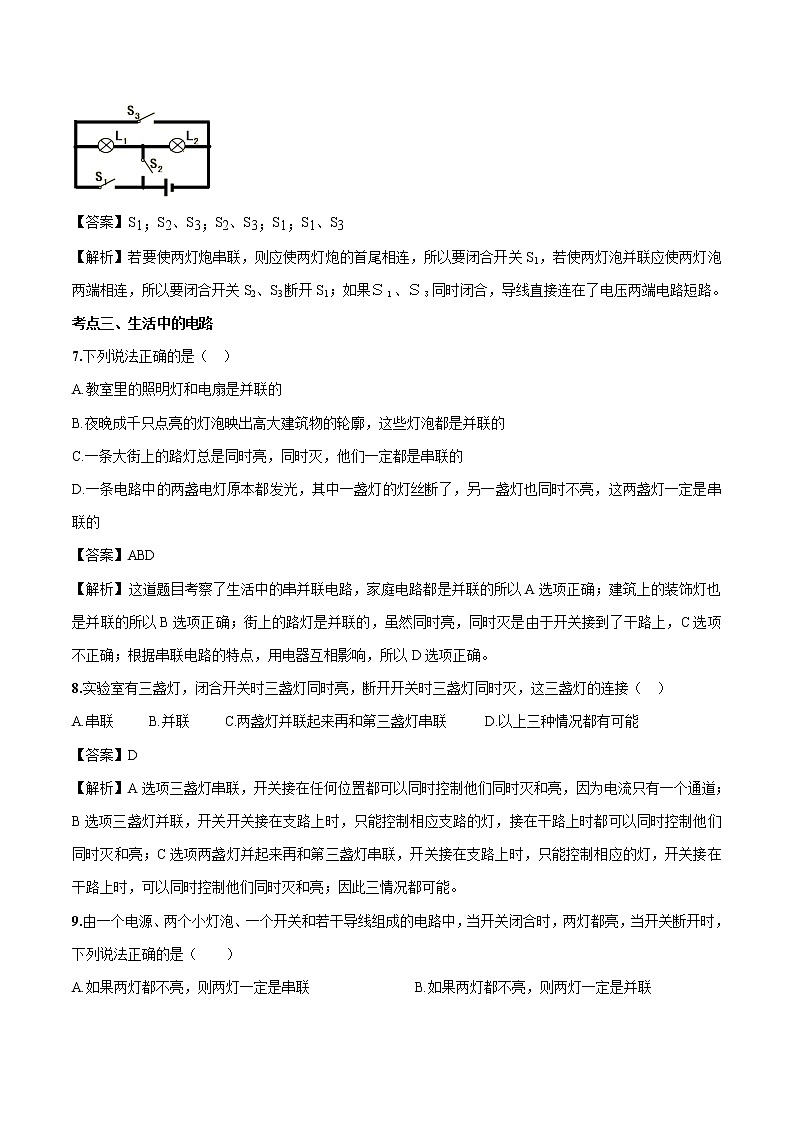

6.如图所示电路，要使L1、L2串联，应闭合开关        ；断开开关________；若要使L1、L2并联，应闭合开关___________；断开开关_____；为避免短路不能同时闭合开关_______S2、S3

【答案】S1；S2、S3；S2、S3；S1；S1、S3

【解析】若要使两灯炮串联，则应使两灯炮的首尾相连，所以要闭合开关S1，若使两灯泡并联应使两灯泡两端相连，所以要闭合开关S2、S3断开S1；如果Ｓ１、Ｓ３同时闭合，导线直接连在了电压两端电路短路。

考点三、生活中的电路

7.下列说法正确的是（  ）

A.教室里的照明灯和电扇是并联的

B.夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的

C.一条大街上的路灯总是同时亮，同时灭，他们一定都是串联的

D.一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的

【答案】ABD

【解析】这道题目考察了生活中的串并联电路，家庭电路都是并联的所以A选项正确；建筑上的装饰灯也是并联的所以B选项正确；街上的路灯是并联的，虽然同时亮，同时灭是由于开关接到了干路上，C选项不正确；根据串联电路的特点，用电器互相影响，所以D选项正确。

8.实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时灭，这三盏灯的连接（  ）

A.串联     B.并联     C.两盏灯并联起来再和第三盏灯串联     D.以上三种情况都有可能

【答案】D

【解析】A选项三盏灯串联，开关接在任何位置都可以同时控制他们同时灭和亮，因为电流只有一个通道；B选项三盏灯并联，开关开关接在支路上时，只能控制相应支路的灯，接在干路上时都可以同时控制他们同时灭和亮；C选项两盏灯并起来再和第三盏灯串联，开关接在支路上时，只能控制相应的灯，开关接在干路上时，可以同时控制他们同时灭和亮；因此三情况都可能。

9.由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（    ）

A.如果两灯都不亮，则两灯一定是串联               B.如果两灯都不亮，则两灯一定是并联

C.如果只有一盏灯亮，则两灯一定是串联             D.如果只有一盏灯亮，则两灯一定是并联

【答案】D

【解析】由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，所以A、B、C选项错误；如果开关接在支路上，当开关断开时只有一盏灯灭。所以D选项正确。

10.道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是　  　联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是　     　；当同时闭合开关S1、S2、S3时，电路会发生　    　现象。

【答案】并；S1、S2；短路

【解析】（1）道路两旁的路灯，一只损坏其余的仍能正常工作，所以它们是并联的；

（2）当闭合S1、S2时，电流有两条路径，两灯泡并联，S1控制L2，S2控制L1；

若同时闭合开关S1、S2、S3时，电流从正极出发，经S2、S3、S1直接回到负极，造成短路。

素养提升

11.如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（　　）

【答案】B

【解析】A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，不符合题意，故选B。

12.如图所示的电路中，说法不正确的是（    ）

A. K1断开K2闭合时，L1不亮L2亮      B. K1闭合K2断开时，L1L2都亮

C. K1、 K2都闭合，L1、L2都亮         D. K1、K2都闭合，L1不亮L2亮

【答案】C

【解析】当K1断开，K2闭合时，灯L2有电流经过，灯L1无电流经过，故L1不亮，L2亮；K1闭合，K2断开时，灯L1、L2串联在电源上，故L1灯和L2都亮；K1和K2都闭合时，灯L1短路不能发光，L2有电流经过能发光。

13.如图所示电路，要使电阻R1、R2并联，则应将（　　）

A. S2、S3闭合，S1断开     B. S1、S2闭合，S3断开

C. S2闭合，S1、S3断开      D. S1闭合，S2、S3断开

【答案】A

【解析】A、当闭合开关S2、S3，断开S1时，电流分两路经过两个电阻，它们并联连接，故A正确；B、当S1、S2闭合，S3断开时，R1短路，R2接入电路，故B错误；C、S2闭合，S1、S3断开，只有R2接入电路，故C错误；D、S1闭合，S2、S3断开时，R1、R2串联接入电路，故D错误。

14.如图所示电路中若使L1、L2并联，则应闭合　    　，断开　       。

【答案】S1、S3；S2

【解析】若使L1、L2并联，则电流有两条路径，分别经过L1和L2，因此必须闭合S1和S3，断开S2。

15.图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接。

【答案与解析】两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，开关左端与L1左端的连线错误，修改后的电路图如图所示。

16．示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联。

【答案】

【解析】用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路时，任何一个用电器开路，不会影响其它用电器的工作，即并联电路中各用电器可以单独工作，互不影响。所以这道题目可以用“摘除法”来判断用电器是串联还是并联。

17.如图所示电路有什么错误？如果将灯 和 串联，应该怎么办？如果将 和 并联，应该怎么办？

【答案】短路；去掉be；去掉ab，连接ac

【解析】如图所示电路图a所示，电流沿箭头所示方向从电源的正极流向负极，没有经过用电器，所以电路被短路；如果去掉be电流会从电源的正极出发，经过L1、L2流向电源负极，两灯串联；如果去掉ab，连接ac电流从电源的正极出发，在c点分成两路，一路流过L1，一路流过L2，在e点汇合流向电源的负极，两灯并联。

18.如图甲所示是小刚设计的一个电路，请你在图乙中用笔画出导线连接与该电路对应的实物图。

【答案】

【解析】可以利用“先通后补法”画出电路元件最多的一条通路，即：电源、S1、灯泡、S3串联，然后再找到分、汇流点补全支路。

19.如图所示的电路中，导线没有连接，请你用笔画线表示出来。要求：两灯并联，开关S1控制电灯L1，S2作为总开关。

【答案】

【解析】可以利用“先通后补法”连接电路，即线连接电路元件最多的一条通路，电源、S2、L1、S1

然后找到分流点和汇流点，补全支路。

20.某公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电灯都会发光，提醒司机有乘客需要下车。请把图中的器材连接成符合要求的电路。

【答案】

【解析】只要按下任何一个按钮，装在驾驶台上的电灯都会发光，说明这两个开关互不影响，是并联的；然后与灯泡和电源串联。
