鲁教版 (五四制)九年级下册第十六章 电磁现象第六节 发电机导学案及答案

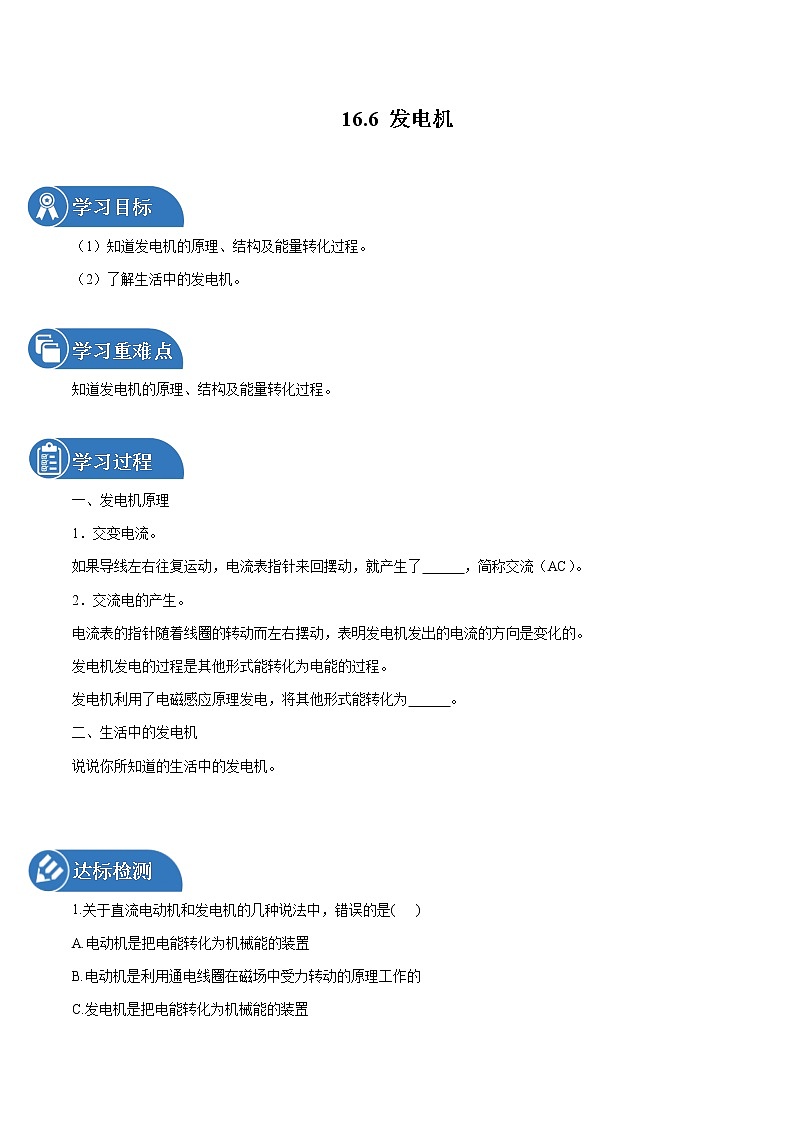

16.6 发电机

学习目标

（1）知道发电机的原理、结构及能量转化过程。

（2）了解生活中的发电机。

学习重难点

知道发电机的原理、结构及能量转化过程。

学习过程

一、发电机原理

1．交变电流。

如果导线左右往复运动，电流表指针来回摆动，就产生了      ，简称交流（AC）。

2．交流电的产生。

电流表的指针随着线圈的转动而左右摆动，表明发电机发出的电流的方向是变化的。

发电机发电的过程是其他形式能转化为电能的过程。

发电机利用了电磁感应原理发电，将其他形式能转化为      。

二、生活中的发电机

说说你所知道的生活中的发电机。

达标检测

1.关于直流电动机和发电机的几种说法中，错误的是(   )

A.电动机是把电能转化为机械能的装置

B.电动机是利用通电线圈在磁场中受力转动的原理工作的

C.发电机是把电能转化为机械能的装置

D.发电机是利用电磁感应原理工作的

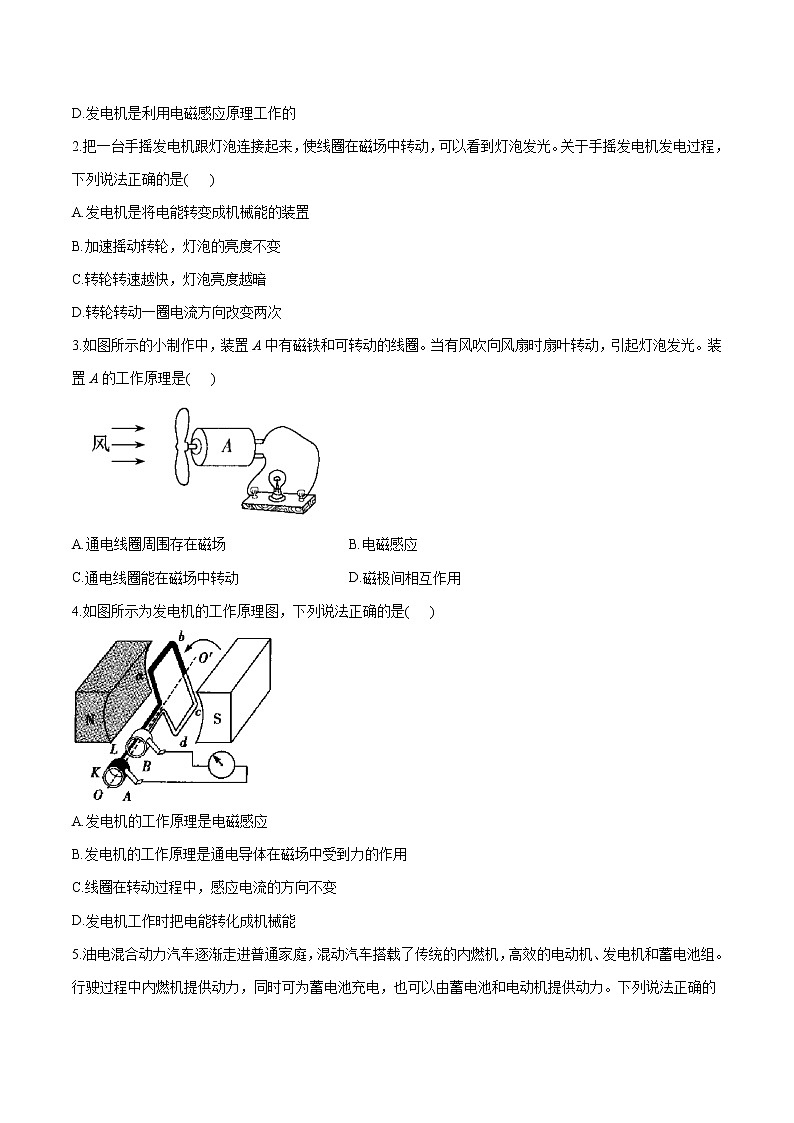

2.把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。关于手摇发电机发电过程，下列说法正确的是(   )

A.发电机是将电能转变成机械能的装置

B.加速摇动转轮，灯泡的亮度不变

C.转轮转速越快，灯泡亮度越暗

D.转轮转动一圈电流方向改变两次

3.如图所示的小制作中，装置A中有磁铁和可转动的线圈。当有风吹向风扇时扇叶转动，引起灯泡发光。装置A的工作原理是(   )

A.通电线圈周围存在磁场 B.电磁感应

C.通电线圈能在磁场中转动 D.磁极间相互作用

4.如图所示为发电机的工作原理图，下列说法正确的是(   )

A.发电机的工作原理是电磁感应

B.发电机的工作原理是通电导体在磁场中受到力的作用

C.线圈在转动过程中，感应电流的方向不变

D.发电机工作时把电能转化成机械能

5.油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机，高效的电动机、发电机和蓄电池组。行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力。下列说法正确的是(   )

A.油电混动汽车的工作效率可以达到100%

B.发电机的工作原理是利用电流能产生磁场

C.蓄电池组充电时实现了化学能转化为电能

D.电动机的工作原理是磁场对通电导体有力的作用

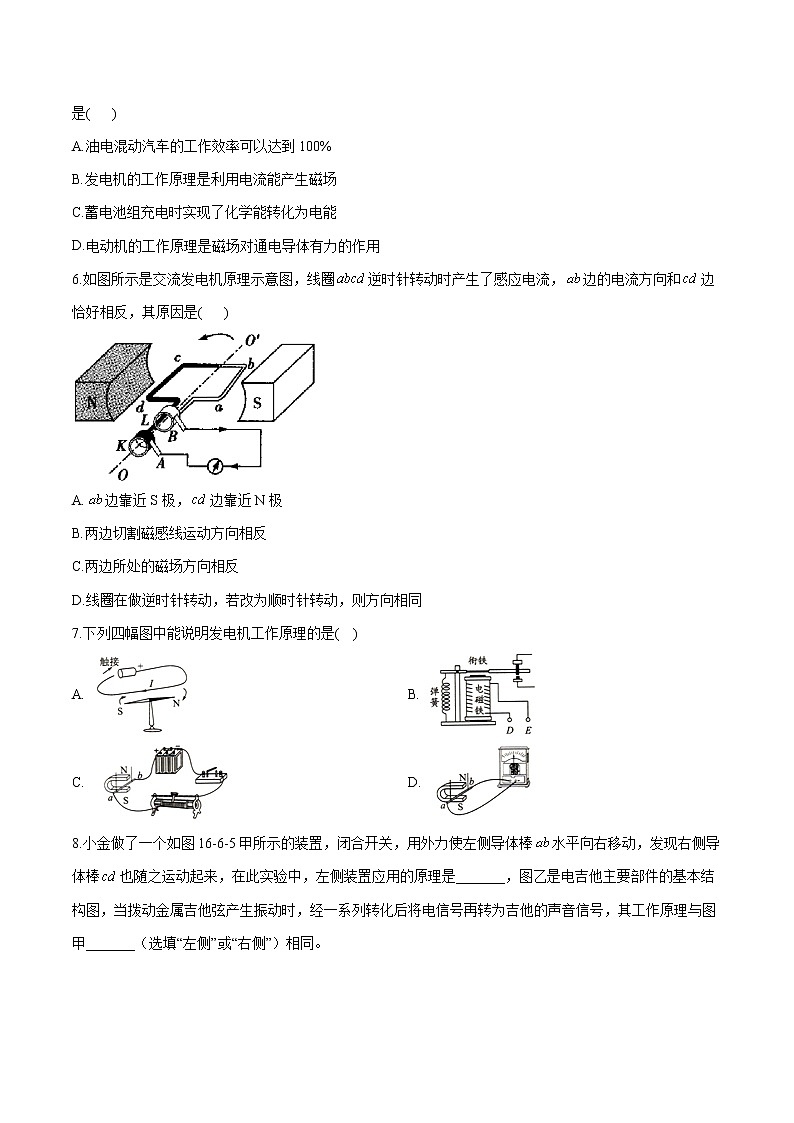

6.如图所示是交流发电机原理示意图，线圈逆时针转动时产生了感应电流，边的电流方向和边恰好相反，其原因是(   )

A.边靠近S极，边靠近N极

B.两边切割磁感线运动方向相反

C.两边所处的磁场方向相反

D.线圈在做逆时针转动，若改为顺时针转动，则方向相同

7.下列四幅图中能说明发电机工作原理的是(  )

A.  B.

C.  D.

8.小金做了一个如图16-6-5甲所示的装置，闭合开关，用外力使左侧导体棒水平向右移动，发现右侧导体棒也随之运动起来，在此实验中，左侧装置应用的原理是_______，图乙是电吉他主要部件的基本结构图，当拨动金属吉他弦产生振动时，经一系列转化后将电信号再转为吉他的声音信号，其工作原理与图甲_______（选填“左侧”或“右侧”）相同。

9.A和B为两台相同的手摇发电机，现用导线将它们连接起来，如图所示，当他用力摇动手摇发电机A的手柄时，发现手摇发电机B的手柄也随之转动了起来。手摇发电机A的工作原理是_______，其能量转化过程是_______能转化为_______能；手摇发电机B的工作原理是_______，其能量转化过程是_______能转化为_______能。

达标检测答案以及解析

1.答案：C

解析：电动机工作时，消耗电能得到机械能，即是将电能转化为机械能的装置，故A正确；电动机是利用通电线圈在磁场中受力的作用制成的，故B正确；发电机工作时，消耗机械能，得到电能，是把机械能转化为电能的装置，故C错误；发电机是利用电磁感应的原理工作的，故D正确。

2.答案：D

解析：发电机是将机械能（动能）转化为电能的装置；加速摇动转轮时，线圈切割磁感线产生的感应电流变大，故灯泡变亮；转轮转速加快，线圈切割磁感线的速度变快，因此线圈中的电流变大，灯泡变亮；发电机产生电流的方向是变化的，并且转轮转动一圈电流方向改变两次。故选D。

3.答案：B

解析：装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动，切割磁感线，从而产生感应电流，引起灯泡发光，是利用电磁感应的原理工作的，故B正确。

4.答案：A

解析：发电机的工作原理是电磁感应，故A正确，B错误；线圈在转动过程中，感应电流的方向是变化的，故C错误；发电机工作时，消耗机械能，产生电能，即将机械能转化为电能，故D错误.

5.答案：D

解析：由于额外功总是存在的，油电混动汽车的工作效率不可能达到100%，故A错误；发电机的工作原理是电磁感应现象，故B错误；蓄电池组充电时实现了电能转化为化学能，故C错误；电动机的工作原理是磁场对通电导体有力的作用，故D正确。

6.答案：B

解析：线圈逆时针转动时产生了感应电流，据题图可知，边和边切割磁感线的方向相反，所处的磁场方向相同，所以感应电流的方向相反，故B正确.

7.答案：A

解析：A图说明的是电流的磁效应；B图是电磁继电器的原理；C图是电动机的原理图；D图是发电机的原理图.故选D.

8.答案：电磁感应；左侧

解析：由题图可知：闭合开关，将导体水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会有感应电流产生，这是利用电磁感应现象的原理实现的，此时导体相当于电源；此时中有电流通过，在磁场中受力的作用而运动，将电能转化为机械能；通过拨动吉他弦转化为电信号，最后转为声音信号，因此该过程为电磁感应现象，与发电机原理相同，即与左侧的原理相同。

9.答案：电磁感应现象；机械；电；通电导线在磁场中受力的作用；电；机械

解析：手摇发电机A工作时，能产生电流，其工作原理是电磁感应现象，其能量转化过程为机械能转化为电能；B的手柄随之转动与电动机的工作原理相同，是通电导线在磁场中受力的作用，电动机在工作过程中，消耗电能，产生机械能。
