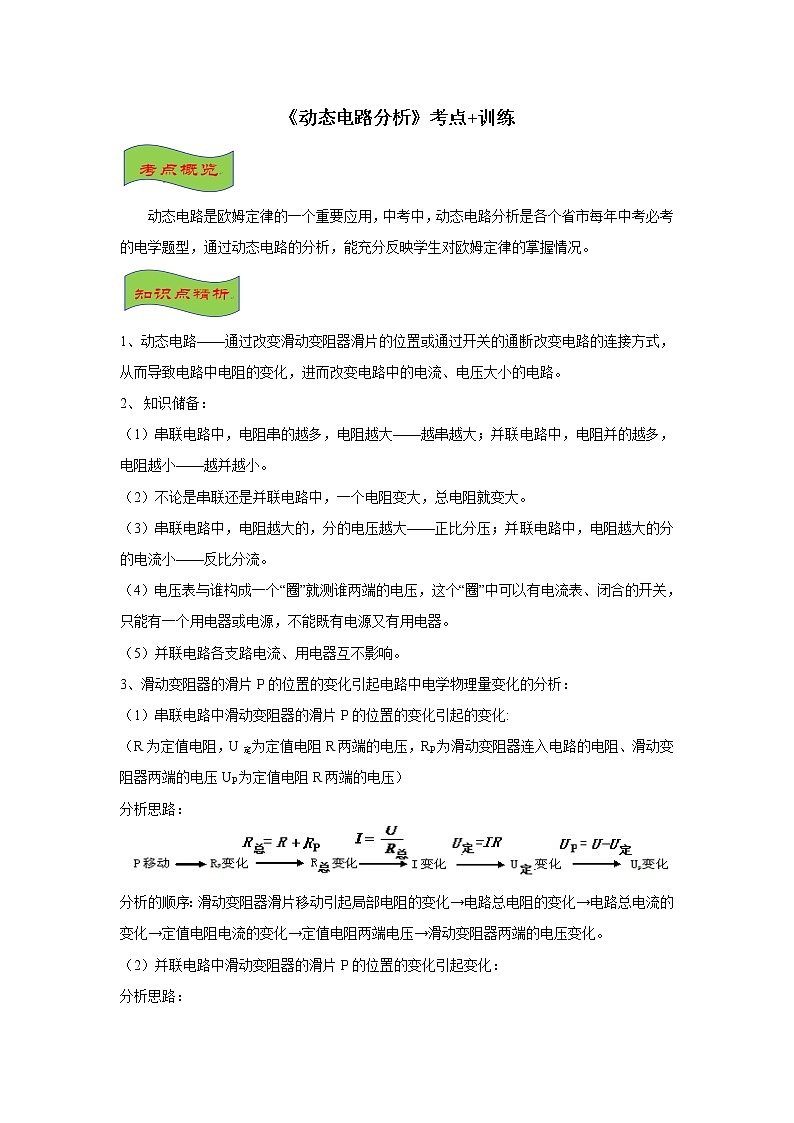

《动态电路分析》考点+训练

动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。

1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。
2、 知识储备：
（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。
（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。
（5）并联电路各支路电流、用电器互不影响。
3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：
（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:
（R为定值电阻，U定为定值电阻R两端的电压，RP为滑动变阻器连入电路的电阻、滑动变阻器两端的电压UP为定值电阻R两端的电压）
分析思路：

分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。

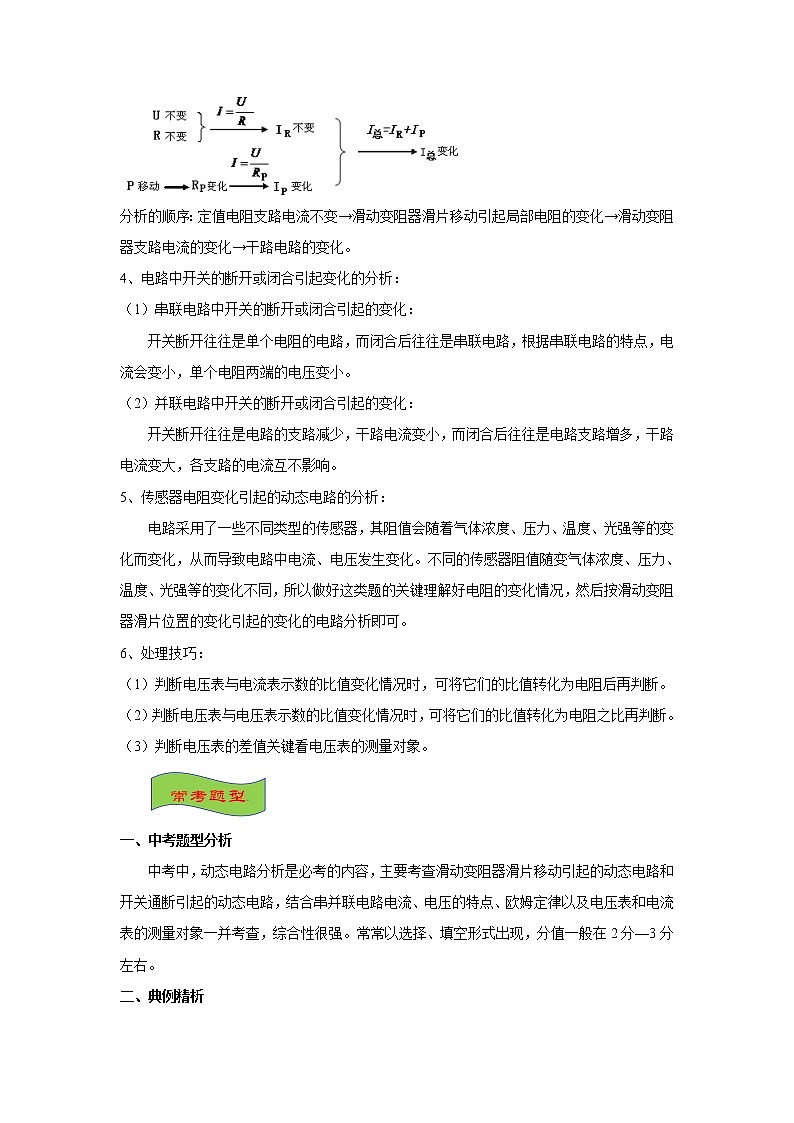

（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：
分析思路：

分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。
4、电路中开关的断开或闭合引起变化的分析：
（1）串联电路中开关的断开或闭合引起的变化：
开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。
（2）并联电路中开关的断开或闭合引起的变化：
开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。
5、传感器电阻变化引起的动态电路的分析：
电路采用了一些不同类型的传感器，其阻值会随着气体浓度、压力、温度、光强等的变化而变化，从而导致电路中电流、电压发生变化。不同的传感器阻值随变气体浓度、压力、温度、光强等的变化不同，所以做好这类题的关键理解好电阻的变化情况，然后按滑动变阻器滑片位置的变化引起的变化的电路分析即可。
6、处理技巧：
（1）判断电压表与电流表示数的比值变化情况时，可将它们的比值转化为电阻后再判断。
（2）判断电压表与电压表示数的比值变化情况时，可将它们的比值转化为电阻之比再判断。
（3）判断电压表的差值关键看电压表的测量对象。

一、中考题型分析
中考中，动态电路分析是必考的内容，主要考查滑动变阻器滑片移动引起的动态电路和开关通断引起的动态电路，结合串并联电路电流、电压的特点、欧姆定律以及电压表和电流表的测量对象一并考查，综合性很强。常常以选择、填空形式出现，分值一般在2分—3分左右。
二、典例精析

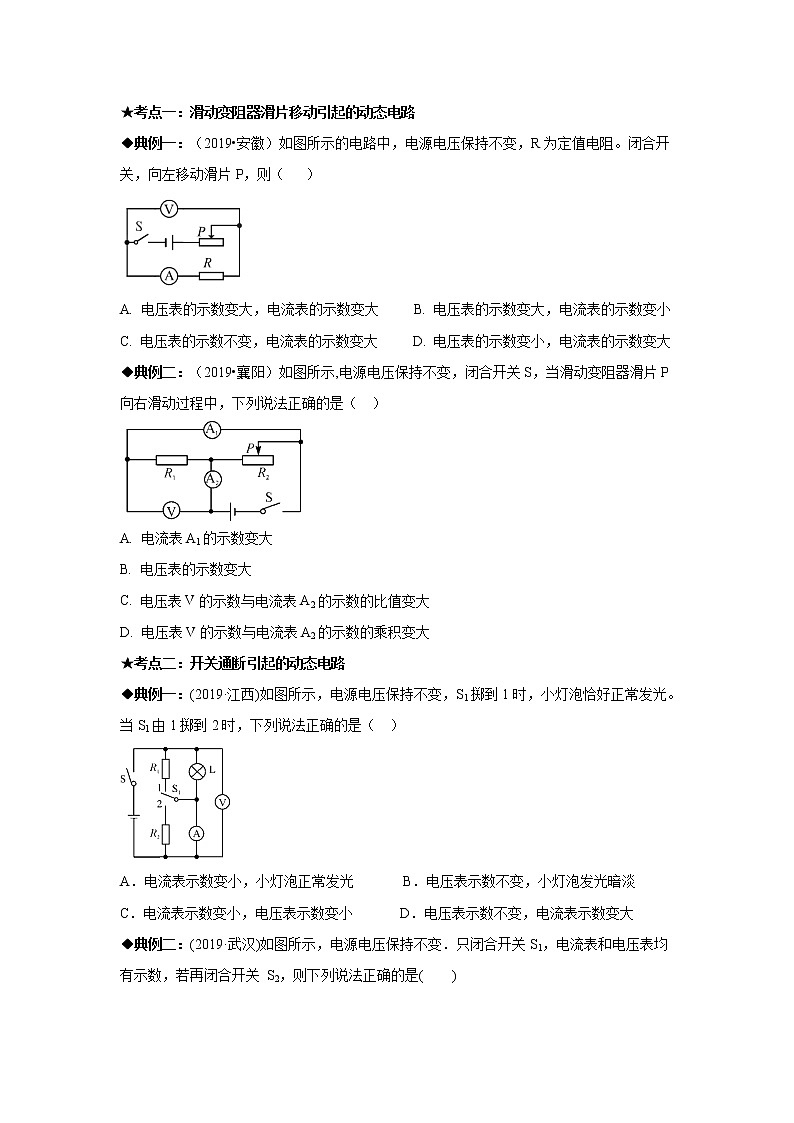

★考点一：滑动变阻器滑片移动引起的动态电路
◆典例一：（2019•安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则（ ）

A. 电压表的示数变大，电流表的示数变大 B. 电压表的示数变大，电流表的示数变小
C. 电压表的示数不变，电流表的示数变大 D. 电压表的示数变小，电流表的示数变大
◆典例二：（2019•襄阳）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A. 电流表A1的示数变大
B. 电压表的示数变大
C. 电压表V的示数与电流表A2的示数的比值变大
D. 电压表V的示数与电流表A2的示数的乘积变大
★考点二：开关通断引起的动态电路
◆典例一：(2019·江西)如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。当S1由1掷到2时，下列说法正确的是（ ）

A．电流表示数变小，小灯泡正常发光 B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小 D．电压表示数不变，电流表示数变大
◆典例二：(2019·武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关 S2，则下列说法正确的是( )

A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值变小 D．电压表示数与电流表示数的比值不变
★考点三：传感器电阻变化引起的动态电路
◆典例：(2019·山西)如图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是( )
　　　
A．身高越高电压表示数越大 B．身高越高通过R0的电流越小
C．体重越大电流表示数越大 D．体重越大电路消耗的总功率越大

1、(2019·益阳)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是( )

A．电流表示数减小，电压表示数减小 B．电流表示数增大，电压表示数增大
C．电流表示数减小，电压表示数增大 D．电流表示数增大，电压表示数减小
2、(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（ ）

A.电压表示数变小，电流表示数不变 B.电压表示数不变，电流表示数变大
C.电压表示数变大，电流表示数不变 D.电压表示数不变，电流表示数变小
3、(2019·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是( )

A．电压表V1示数变小 B．电压表V2示数不变
C．灯泡L的亮度不变 D．电压表V1与电流表A示数的比值变小
4、(2019·连云港)如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中( )

A．灯泡L的亮度不变 　　　B．R2两端的电压变大
C．电流表A1的示数变大 　　D．电流表A2的示数变大
5、(2019·长沙)如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻。当R2的温度随环境温度降低时( )

A．电流表的示数增大 B．电压表V1的示数增大
C．电压表V2的示数增大 D．电压表V2的示数减小
6、(2019·绵阳)如图所示，灯泡L1和L2(灯泡中只要有电流就能发光)相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中( )

A．L1变亮，电压表示数变小 B．L1变暗，电流表示数变大
C．L2亮起来，电压表示数变大 D．L2亮起来，电流表示数变小
7、(2019·成都）如图所示，电源电压不变，开关S闭合后，把滑片P向右移动，则滑动变阻器接入电路的阻值将 ，电压表示数将 。(两空均选填“变大”“变小”或“不变”)。

8、(2019·宁夏)如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是( )

A．电阻R1的阻值为10Ω
B．S1、S2闭合时，通过电阻R1的电流为0.5A
C．S1、S2闭合时，电流表A1测量的是R1的电流
D.开关S2断开时，电流表A2示数为0.5A
9、如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（　　）
A． B． C．D．
10、(2019·阜新)(多选)如图所示的电路中电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）

A.电压表的示数不变
B.电流表A1和电流表A2的示数均减小
C.电流表A1的示数与电流表A2的示数之差减小
D.电压表V的示数与电流表A2的示数比值不变
11、（2019·泰州）如图，R1>R2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为△U1，电压表V2示数变化量的绝对值为△U2，滑动变阻器R两端电压变化量的绝对值为△U3，下列说法正确的是（ ）

A. V1示数变小，V2示数变大 B. V1示数变大，△U1
