2021-2022学年初中物理中考专项：电能表（考点概览+知识精析+常考题型+跟踪训练+答案解析）

这是一份2021-2022学年初中物理中考专项：电能表（考点概览+知识精析+常考题型+跟踪训练+答案解析），共15页。试卷主要包含了电能表的作用，电能表的读数，电能的计量，电能表的参数，电路允许接入的最大总功率，利用电能表计算电功率，小泽家有一新型的电热足浴器，一般热水器由加热系统等内容，欢迎下载使用。

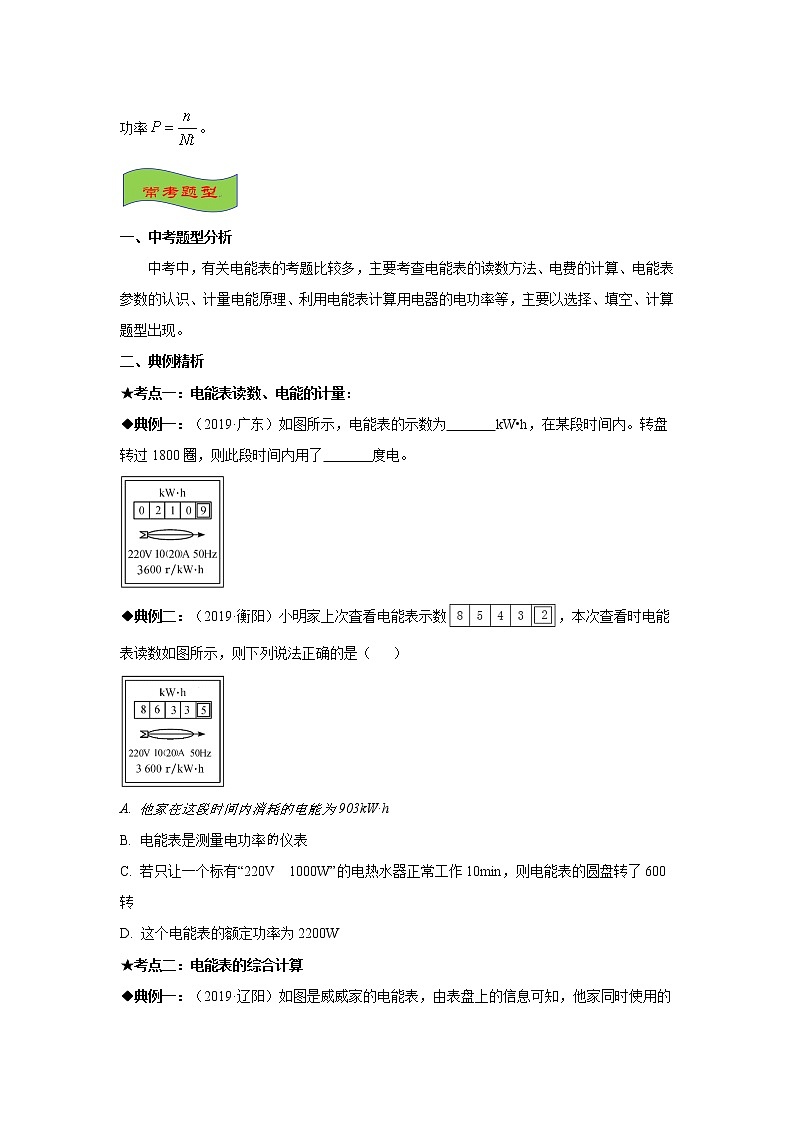

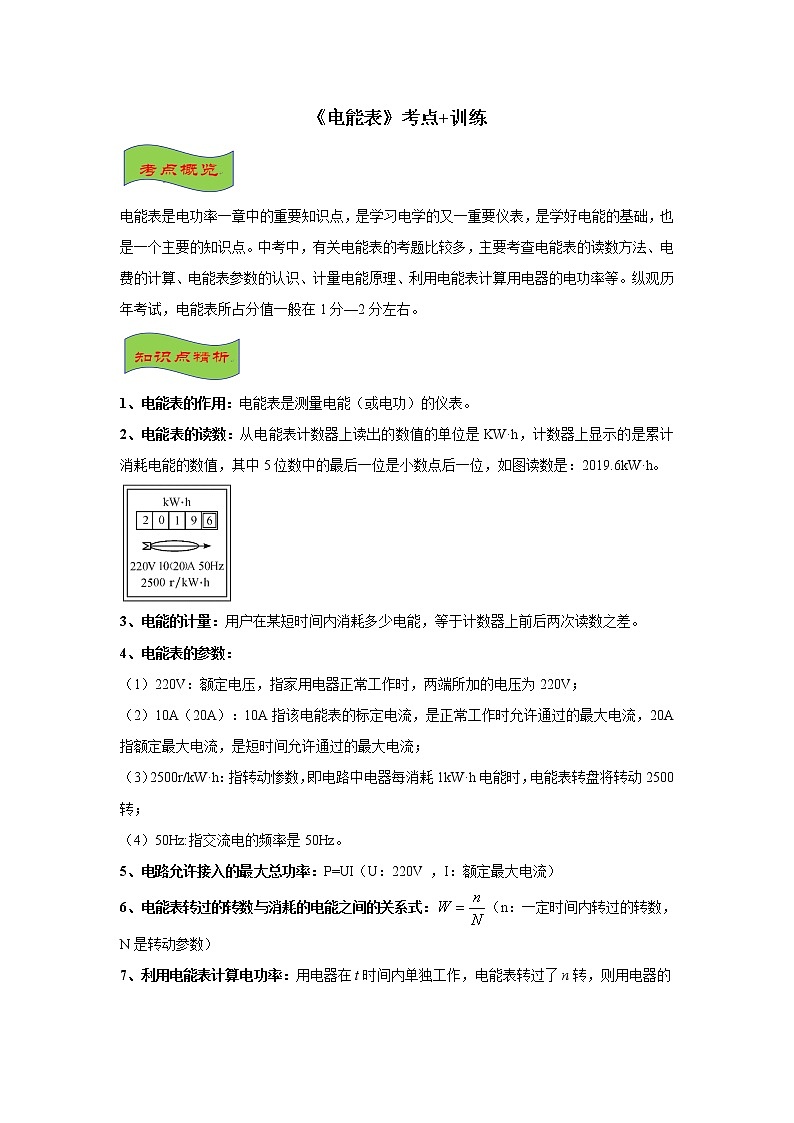

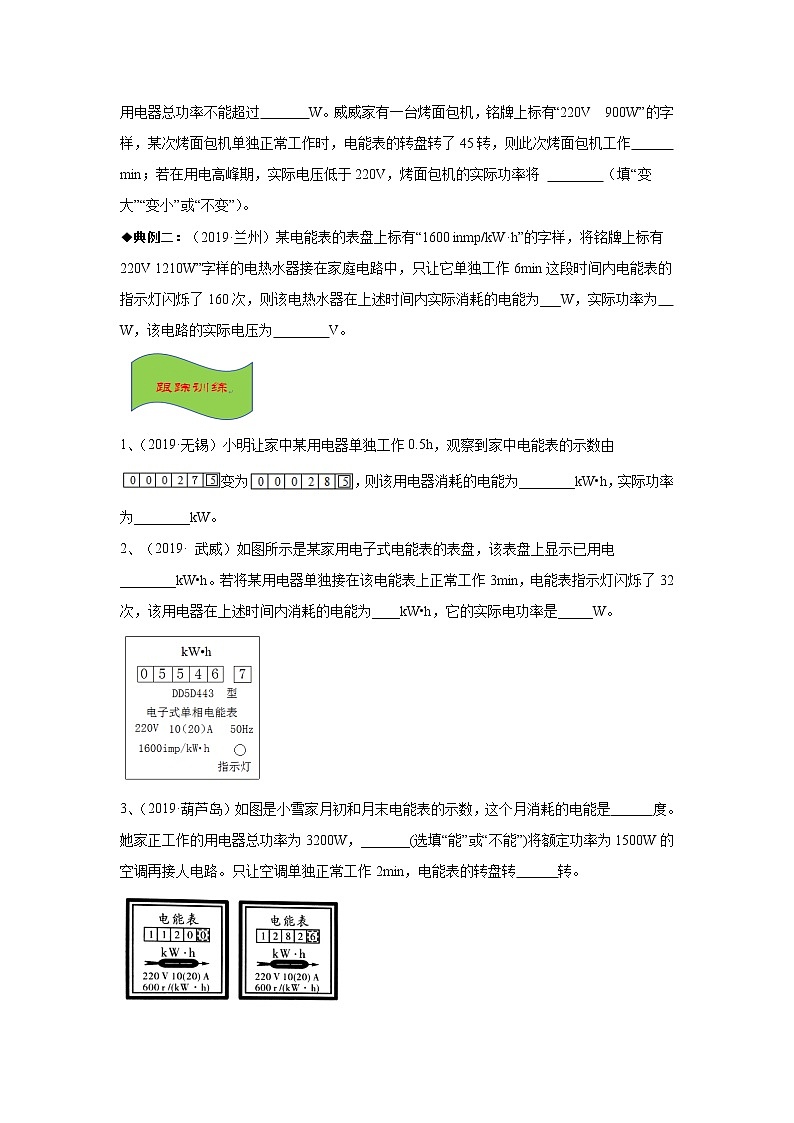

《电能表》考点+训练电能表是电功率一章中的重要知识点，是学习电学的又一重要仪表，是学好电能的基础，也是一个主要的知识点。中考中，有关电能表的考题比较多，主要考查电能表的读数方法、电费的计算、电能表参数的认识、计量电能原理、利用电能表计算用电器的电功率等。纵观历年考试，电能表所占分值一般在1分—2分左右。1、电能表的作用：电能表是测量电能（或电功）的仪表。2、电能表的读数：从电能表计数器上读出的数值的单位是KW·h，计数器上显示的是累计消耗电能的数值，其中5位数中的最后一位是小数点后一位，如图读数是：2019.6kW·h。3、电能的计量：用户在某短时间内消耗多少电能，等于计数器上前后两次读数之差。4、电能表的参数：（1）220V：额定电压，指家用电器正常工作时，两端所加的电压为220V；（2）10A（20A）：10A指该电能表的标定电流，是正常工作时允许通过的最大电流，20A指额定最大电流，是短时间允许通过的最大电流；（3）2500r/kW·h：指转动惨数，即电路中电器每消耗1kW·h电能时，电能表转盘将转动2500转； （4）50Hz:指交流电的频率是50Hz。5、电路允许接入的最大总功率：P=UI（U：220V ，I：额定最大电流）6、电能表转过的转数与消耗的电能之间的关系式：（n：一定时间内转过的转数，N是转动参数）7、利用电能表计算电功率：用电器在t时间内单独工作，电能表转过了n转，则用电器的功率。一、中考题型分析中考中，有关电能表的考题比较多，主要考查电能表的读数方法、电费的计算、电能表参数的认识、计量电能原理、利用电能表计算用电器的电功率等，主要以选择、填空、计算题型出现。二、典例精析★考点一：电能表读数、电能的计量：◆典例一：（2019·广东）如图所示，电能表的示数为　   　kW•h，在某段时间内。转盘转过1800圈，则此段时间内用了　   　度电。◆典例二：（2019·衡阳）小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（   ）A. 他家在这段时间内消耗的电能为903kW·h B. 电能表是测量电功率仪表C. 若只让一个标有“220V  1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W★考点二：电能表的综合计算◆典例一：（2019·辽阳）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过       W。威威家有一台烤面包机，铭牌上标有“220V  900W”的字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作        min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将         （填“变 大”“变小”或“不变”）。◆典例二：（2019·兰州）某电能表的表盘上标有“1600 inmp/kW·h”的字样，将铭牌上标有220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为___W，实际功率为      W，该电路的实际电压为        V。1、（2019·无锡）小明让家中某用电器单独工作0.5h，观察到家中电能表的示数由变为，则该用电器消耗的电能为________kW•h，实际功率为________kW。2、（2019· 武威）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为____kW•h，它的实际电功率是_____W。3、（2019·葫芦岛）如图是小雪家月初和月末电能表的示数，这个月消耗的电能是      度。她家正工作的用电器总功率为3200W，_______(选填“能”或“不能”)将额定功率为1500W的空调再接人电路。只让空调单独正常工作2min，电能表的转盘转      转。
 4、（2019·龙东 ）如图为某同学家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作30min，消耗的电能是0.5kW•h，则电能表转盘转   　圈，这段时间电饭煲消耗的实际功率是　   　W。5、（2019·临沂）我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识。
（1）在2019年1月18日的直播中，主播老师用与丝绸摩擦过的玻璃棒接触验电器的金属球后，金属箔片张开一定角度，接着用另一个物体接触金属球，箔片张角变大，由此判断该物体带______电荷。
（2）在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为______kW•h。6、（2019·施恩）华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为42mAh（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时” ，假设充电器始终以最大充电电流充电，且把电池充满，只需要_     _min。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/kW•h”字样的电能表转了63转，则充电消耗的电能为__        kW•h。7、（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L的水可升温_____℃。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]8、（2019·绥化）小泽家有一新型的电热足浴器。其铭牌上的部分信息如下。（1）求电热足浴器正常工作时的电阻；
（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；额定电压220V 额定功率1210W容积7L
 （3）若此足浴器在额定电压下使用，需500s才能将(2)问中的水从20℃加热到40℃，求这个电热足浴器的加热效率；(计算结果精确到0.1%)
（4）小泽家安装的电能表如上图所示。某次小泽断开家中的其它用电器，让电热足浴器单独工作，在lmin内电能表的转盘转过50r，求此时该足浴器两端的实际电压。8、（2019·岳阳）一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。（1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）；（2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在121s内转了20圈，求此时的实际电压；（3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。9、（2019·黄石）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如图a所示，其测温系统可以简化为如图b所示的电路，电源为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图c所示。（1）为估算电热水器的额定功率，关闭其它用电器，让热水器正常工作1分钟，观察电能表，如图d所示，转动了150转，消耗电能多少kW·h，则电热水器的额定功率是多少W。（2）若已装满水的水箱温度显示75℃时突然停电，但不停水。现有4人要洗浴，正值秋冬季节，需用40℃热水洗浴，通过控水系统将10℃冷水和水箱中热水进行调配，请问每人平均用水量是多少L?（不计热损失）（3）控温系统某时刻电压表示数为4V，此时水箱中水温是多少?  二、典例精析★考点一：电能表读数、电能的计量：◆典例一：（2019·广东）如图所示，电能表的示数为　   　kW•h，在某段时间内。转盘转过1800圈，则此段时间内用了　   　度电。【答案】201.9；0.5。【解析】电能表计数器上最后一位是小数点后一位，单位是kW•h，从电能表上可以看出电能表的示数为201.9kW•h；电能表的转动参数N=3600r/kW•h，电能表转的转数n=1800r，此段时间消耗电能。【考点】电能表。◆典例二：（2019·衡阳）小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（   ）A. 他家在这段时间内消耗的电能为903kW·hB. 电能表是测量电功率仪表C. 若只让一个标有“220V  1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W【答案】C。【解析】电能表最后一位是小数，电能表两次示数差就是消耗的电能，由图可知，他家在这段时间内消耗的电能W=8633.5kW•h-8543.2kW•h=90.3kW•h，A错误；电能表是测量消耗电能的仪表，不是测量电功率的，B错误；电能表上标有的3600r/kW•h，表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，所以当只让一个标有“220V  1000W”的电热水器正常工作10min，其消耗的电能，电能表的圆盘转过的圈数，C正确；由该电能表的表盘可知，其允许接入用电器的最大功率P=UI=220V×10A=2200W，但电能表属于测量仪表，不消耗电能，没有额定功率，D错误。故选C。【考点】电能表。★考点二：电能表的综合计算◆典例一：（2019·辽阳）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过       W。威威家有一台烤面包机，铭牌上标有“220V  900W”的字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作        min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将         （填“变 大”“变小”或“不变”）。【答案】4400  1   变小。【解析】由该电能表的表盘可知，其允许接入用电器的最大功率P=UI=220V×20A=4400W；电能表转动参数N=3600r/kW·h，转过的转数n=45r，所以面包机消耗的电能，根据得，面包机工作的时间=1min；根据可知，面包机电阻不变，当实际电压低于220V，面包机的实际功率将         变小。【考点】电能表的综合计算。◆典例二：（2019·兰州）某电能表的表盘上标有“1600 inmp/kW·h”的字样，将铭牌上标有220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为___W，实际功率为      W，该电路的实际电压为        V。【答案】0.1   1000   200。【解析】电能表上的“1600imp/kW·h”表示每消耗1kW·h的电能，电能表上的指示灯闪烁1600次，当指示灯闪烁160次时，消耗的电能；电热水器的实际电功率；由可知，电热器的电阻，电热器的实际电压。  【考点】电能表的综合计算。 1、（2019·无锡）小明让家中某用电器单独工作0.5h，观察到家中电能表的示数由变为，则该用电器消耗的电能为________kW•h，实际功率为________kW。【答案】1  2。【解析】电能表两次读数之差即为用电器消耗的电能，W=28.5kW•h-27.5kW•h=1kW•h；根据可得，该用电器的实际功率。【考点】电能表读数、电能的计算。2、（2019· 武威）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为____kW•h，它的实际电功率是_____W。【答案】5546.7   0.02    400【解析】表盘计数器上显示的是已经消耗的电能为5546.7kW•h；1600imp/kW•h表示电能表指示灯每消耗1kW•h的电能，电能表闪烁1600次，指示灯闪烁32次，电路消耗电能，用电器的实际功率  =400W。【考点】电能表读数、电能的计算。3、（2019·葫芦岛）如图是小雪家月初和月末电能表的示数，这个月消耗的电能是      度。她家正工作的用电器总功率为3200W，_______(选填“能”或“不能”)将额定功率为1500W的空调再接人电路。只让空调单独正常工作2min，电能表的转盘转      转。
 【答案】162.6   不能  30。【解析】电能表两次读数之差即为这个月用电器消耗的电能，W=1282.6kW•h-1120.0kW•h =162.6kW•h=162.6度；由该电能表的表盘可知，其允许接入用电器的最大功率Pmax=UI=220V×20A=4400W，如果空调接入，总功率P总=3200W+1500W=4700W>4400W，所以不能将额定功率为1500W的空调再接人电路；只让空调单独正常工作2min，消耗的电能W=Pt=1.5kW× 0.05kW•h，根据表盘可知N=600r/k•h，则电能表的转盘转动的圈数。【考点】电能表。4、（2019·龙东）如图为某同学家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作30min，消耗的电能是0.5kW•h，则电能表转盘转   　圈，这段时间电饭煲消耗的实际功率是　   　W。【答案】1500  1000。【解析】3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，则消耗0.5kW•h的电能，电能表转盘的转数n＝3000r/（kW•h）×0.5kW•h＝1500r；电饭煲消耗的实际功率。【考点】电能表。5、（2019·临沂）我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识。
（1）在2019年1月18日的直播中，主播老师用与丝绸摩擦过的玻璃棒接触验电器的金属球后，金属箔片张开一定角度，接着用另一个物体接触金属球，箔片张角变大，由此判断该物体带______电荷。
（2）在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为______kW•h。【答案】正   2019.4。
【解析】（1）与丝绸摩擦过的玻璃棒带正电荷，该玻璃棒跟验电器的金属球接触后，金属箔片上的电子转移到玻璃棒上，金属箔片因缺少电子而带正电荷； 用另一带电体与验电器接触后，箔片张角变大，说明箔片所带正电荷增多，由此可知该物体带正电荷；
（2）电能表的表盘上最后一位是小数，由图可知电能表的示数为2019.4kW•h。 【考点】电能表。
6、（2019·施恩）华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为42mAh（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时” ，假设充电器始终以最大充电电流充电，且把电池充满，只需要_     _min。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/kW•h”字样的电能表转了63转，则充电消耗的电能为__        kW•h。【答案】50.4    0.021。   【解析】I=5A=5×103mA，把电池充满，需要的时间；电能表转盘转动63圈消耗的电能。7、（2019·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L的水可升温_____℃。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）]【答案】2100    1.2   粗。【解析】（1）电能表的转盘转70r，电热水器消耗的电能，工作时间t=2min=，则该电热水器的实际功率；
电热水器消耗的电能W′=Pt=2100W×120s=2.52×105J，水的体积V水=50L=0.05m3，由得，水的质量：m水=ρ水V水=1.0×103kg/m3×0.05m3=50kg；因为不计能量损失，所以水吸收的热量：Q吸=W′=2.52×105J，由Q=cm△t得，水升高的温度：；由于电热水器的功率远大于冰箱，根据P=UI可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多。
为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据Q=I2Rt可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
【考点】电能表和热量的计算。8、（2019·绥化）小泽家有一新型的电热足浴器。其铭牌上的部分信息如下。（1）求电热足浴器正常工作时的电阻；
（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；额定电压220V 额定功率1210W容积7L
 （3）若此足浴器在额定电压下使用，需500s才能将(2)问中的水从20℃加热到40℃，求这个电热足浴器的加热效率；(计算结果精确到0.1%)
（4）小泽家安装的电能表如上图所示。某次小泽断开家中的其它用电器，让电热足浴器单独工作，在lmin内电能表的转盘转过50r，求此时该足浴器两端的实际电压。【答案】（1）40Ω   （2）4.2×105J   （3）69.4   （4）200V。 【解析】（1）由可得，电热足浴器正常工作时的电阻；
（2）水吸收的热量Q吸=cmΔt=4.2×103J/(kg•℃) ×5kg×（40℃-20℃）=4.2×105J；（3）加热时足浴器消耗的电能W1=Pt1=l210W×500s=6.05×105J，电热足浴器的加热效率；
（4）由图可知，电能表上标有3000r/(kW•h)字样，即N=3000r/(kW•h)，让电热足浴器单独工作，在1min内电能表的转盘转过50r，即n=50r，足浴器1min消耗的电能，t2=lmin=60s，足浴器的实际功率，由得，足浴器两端的实际电压。
【考点】电能表的综合计算。8、（2019·岳阳）一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。（1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）；（2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在121s内转了20圈，求此时的实际电压；（3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。【答案】（1）2.7A    （2）200V     （3）见解析。【解析】（1）由表中数据可知，高温的功率为600W， 在高温挡工作时，电路中的电流；（2）电炖锅在中温挡时的电阻，电炖锅在高温挡工作时，电能表转盘在121s内转了20r，则电炖锅消耗的电能，实际功率，电路的实际电压；（3）由图乙可知，高温挡加热到70℃，需要的时间是6min，低温挡加热到70℃，需要的
时间是9min，高温挡消耗的电能W高=P高t高=600W×6×60s=2.16×105J，则水升高1℃消耗的电能 =1.08×104J，低温挡消耗的电能W低=P低t低=200W×9×60s=1.08×105J，则水升高1℃消耗的电能为 =1.35×104J，由于1.08×104J＜1.35×104J，且两档加热水的质量相同，所以加热等质量的水升高1℃，高温挡比低温挡消耗电能少，用高温挡节能。【考点】电能表的综合计算。9、（2019·黄石）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如图a所示，其测温系统可以简化为如图b所示的电路，电源为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图c所示。（1）为估算电热水器的额定功率，关闭其它用电器，让热水器正常工作1分钟，观察电能表，如图d所示，转动了150转，消耗电能多少kW·h，则电热水器的额定功率是多少W。（2）若已装满水的水箱温度显示75℃时突然停电，但不停水。现有4人要洗浴，正值秋冬季节，需用40℃热水洗浴，通过控水系统将10℃冷水和水箱中热水进行调配，请问每人平均用水量是多少L?（不计热损失）（3）控温系统某时刻电压表示数为4V，此时水箱中水温是多少?【答案】（1）0.05kW·h    3000W   （2）32.5L （3） 60℃。【解析】（1）热水器消耗的电能，热水器的功率；（2）水箱内水的温度75℃，水的体积60L=0.06m3，由得热水的质量：m热=ρV=1.0×103kg/m3×0.06m3=60kg, 将10℃冷水和水箱中热水进行调配，根据热平衡方程可得：cm热(t01-t)=cm冷（t-t02），冷水质量, 调配后水的质量 m= m热+m冷=60kg+70kg=130kg，调配后水的体积：=130L，每人平均用水量；（3）由图b知，R1和R2串联，电压表测R1得电压，控温系统某时刻电压表示数为4V, 电源为9V，则R2两端的电压为5V，串联电路电流相等，，即，解得R2=5Ω，由图c可知, R2与温度t为一次函数关系， 0℃时，R2阻值为8Ω，温度为80℃时，R2阻值为4Ω，R2随温度变化的函数关系为：；当R2=5Ω时，解得 t=60℃。
