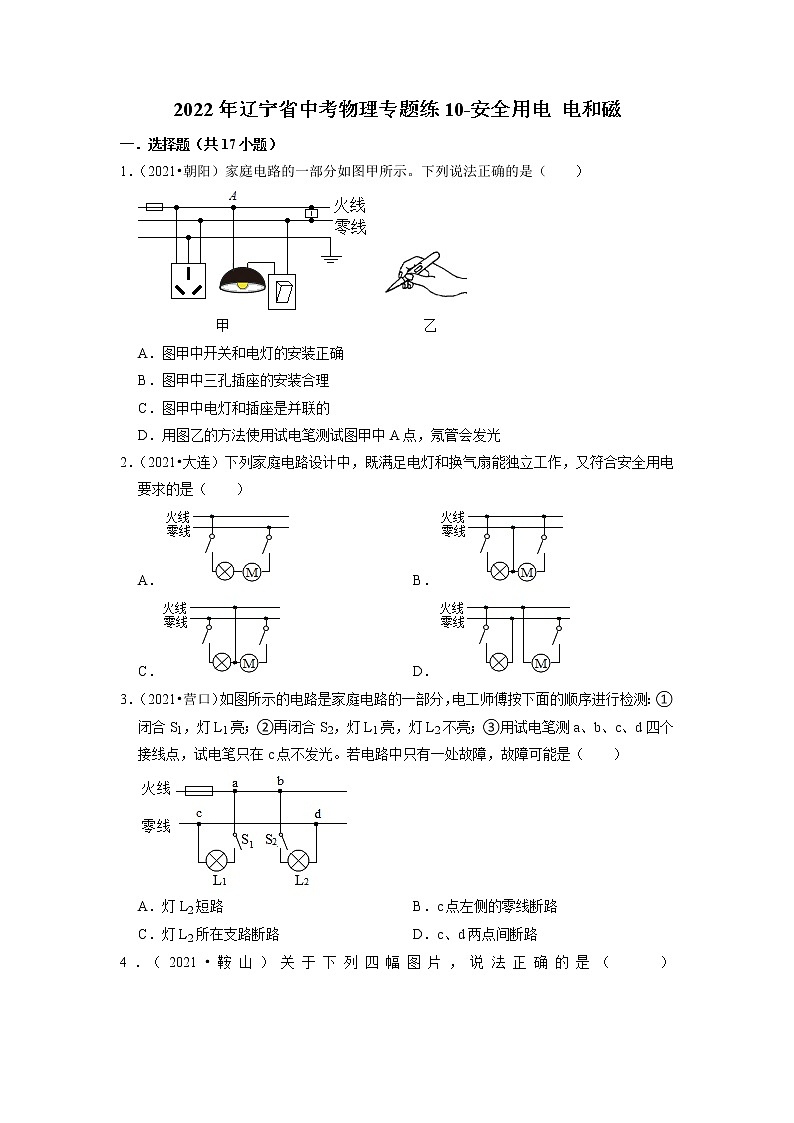

2022年辽宁省中考物理专题练10-安全用电++电和磁

这是一份2022年辽宁省中考物理专题练10-安全用电++电和磁，共18页。

A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
2．（2021•大连）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（ ）
A．B．
C．D．
3．（2021•营口）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路

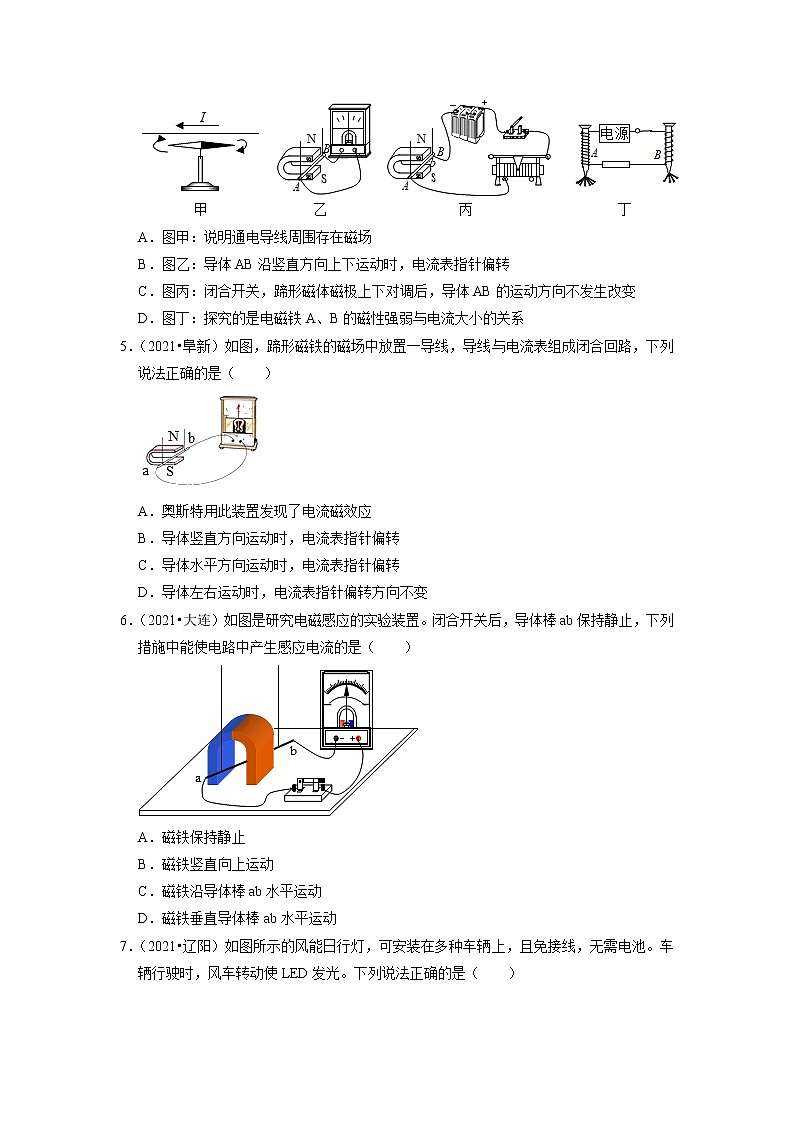

4．（2021•鞍山）关于下列四幅图片，说法正确的是（ ）
A．图甲：说明通电导线周围存在磁场
B．图乙：导体AB沿竖直方向上下运动时，电流表指针偏转
C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体AB的运动方向不发生改变
D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系
5．（2021•阜新）如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是（ ）
A．奥斯特用此装置发现了电流磁效应
B．导体竖直方向运动时，电流表指针偏转
C．导体水平方向运动时，电流表指针偏转
D．导体左右运动时，电流表指针偏转方向不变
6．（2021•大连）如图是研究电磁感应的实验装置。闭合开关后，导体棒ab保持静止，下列措施中能使电路中产生感应电流的是（ ）
A．磁铁保持静止
B．磁铁竖直向上运动
C．磁铁沿导体棒ab水平运动
D．磁铁垂直导体棒ab水平运动

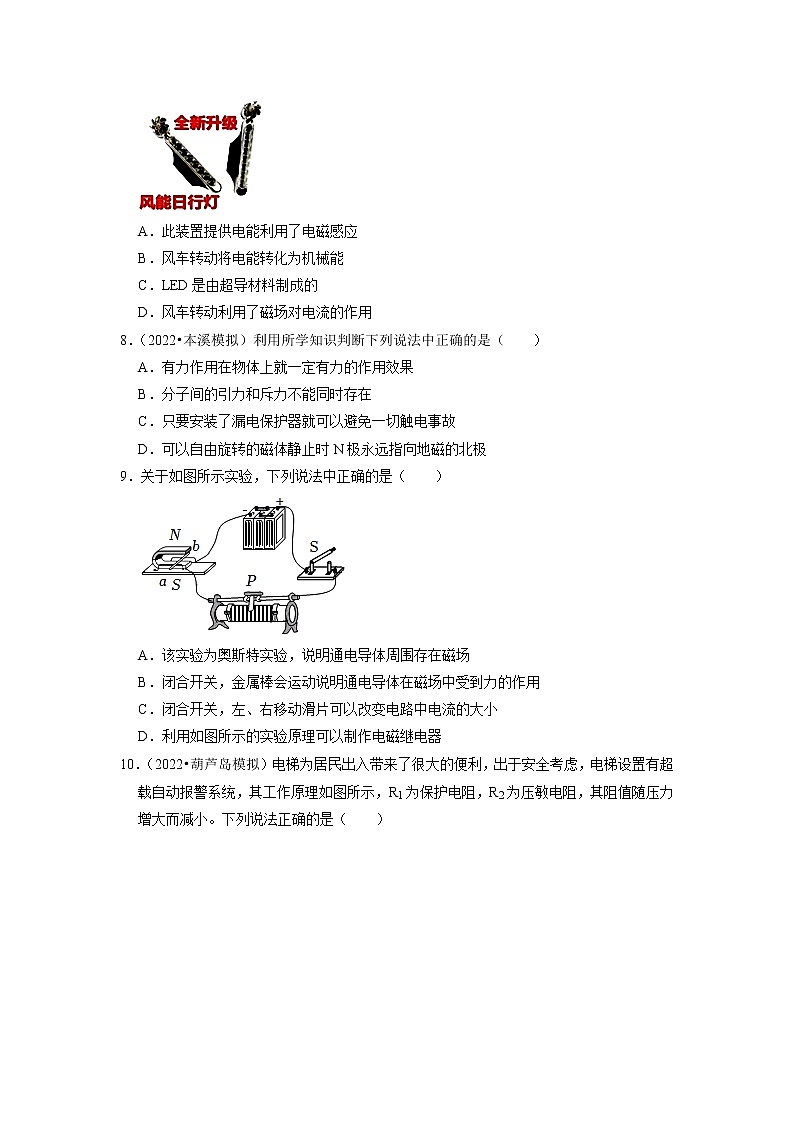

7．（2021•辽阳）如图所示的风能日行灯，可安装在多种车辆上，且免接线，无需电池。车辆行驶时，风车转动使LED发光。下列说法正确的是（ ）
A．此装置提供电能利用了电磁感应
B．风车转动将电能转化为机械能
C．LED是由超导材料制成的
D．风车转动利用了磁场对电流的作用
8．（2022•本溪模拟）利用所学知识判断下列说法中正确的是（ ）
A．有力作用在物体上就一定有力的作用效果
B．分子间的引力和斥力不能同时存在
C．只要安装了漏电保护器就可以避免一切触电事故
D．可以自由旋转的磁体静止时N极永远指向地磁的北极
9．关于如图所示实验，下列说法中正确的是（ ）
A．该实验为奥斯特实验，说明通电导体周围存在磁场
B．闭合开关，金属棒会运动说明通电导体在磁场中受到力的作用
C．闭合开关，左、右移动滑片可以改变电路中电流的大小
D．利用如图所示的实验原理可以制作电磁继电器
10．（2022•葫芦岛模拟）电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）
A．电磁铁是根据电磁感应原理制成的
B．工作时，电磁铁的上端为N极
C．超载时，电磁铁的磁性增强
D．正常情况下（未超载时），K与B接触
11．（2022•铁岭模拟）如图所示，当滑动变阻器的滑片P向右移动时（ ）
A．悬挂磁铁的弹簧伸长
B．悬挂磁铁的弹簧缩短
C．悬挂磁铁的弹簧的长度不变
D．悬挂磁铁的弹簧可能伸长，可能缩短
12．（2022•葫芦岛模拟）家庭电路中，下列做法能使空气开关跳闸的是（ ）
A．使用试电笔时手不小心碰到笔尖金属体
B．控制灯的开关短路
C．三脚插头去掉中间脚改成两脚使用
D．灯座内两根导线直线相连
13．（2022•顺城区模拟）安全教育越来越引起学校的重视。某校开展了一系列丰富多彩的安全教育活动，在一次安全用电知识的“对”、“错”抢答比赛中，下列选项应抢答“对”的是（ ）
A．可用湿布擦正在发光的台灯
B．空气开关跳闸后，应立即合上
C．有人触电时，应立即用手去拉触电者
D．更换灯泡、挪动电器前，应先断开电源开关
14．（2022•梁园区校级一模）2020年11月，国务院办公厅提出新能源汽车发展战略。如图是新能源汽车的充电桩，下列做法符合安全用电的是（ ）
A．安装充电桩时，不连接地线也可以
B．每个充电桩在安装时都要装漏电保护器
C．有经验的电工在安装充电桩时不必断开电源开关
D．充电桩起火，应迅速浇水扑灭
15．（2022•溪湖区校级模拟）“珍爱生命，注意安全”是我们日常生活中必须具备的基本意识，下列说法中正确的是（ ）
A．家庭电路在安装时必须保证保险丝的最大电流远大于所有用电器额定电流的总和
B．家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用
C．在高压线下放风筝，风筝线是塑料的也有危险
D．雷雨天气是可以在足球场踢足球的
16．（2022•铁岭模拟）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中台灯与电视是串联的
B．为了保证用电安全电能表应放在空气开关之后
C．只要有人触电漏电保护器就会自动切断电路
D．保险丝需要选用熔点较低的金属材料
17．（2021•大连模拟）关于家庭电路发生短路的原因说法中不正确的是（ ）
A．用湿手摸开关会造成短路
B．电线的绝缘皮破损使火线和零线接通会造成短路
C．电灯的灯头进水会造成短路
D．插座两孔的金属部分接通会造成短路
二．多选题（共2小题）
（多选）18．（2021•营口）下列关于安全用电和家庭电路的说法正确的是（ ）
A．大功率家用电器的金属外壳必须接地
B．空气开关跳闸，一定是电路发生了短路
C．使用试电笔时，手必须接触笔尾金属体
D．控制电灯的开关必须接在电灯和火线之间
（多选）19．（2022•本溪模拟）如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关S1和S2，灯泡正常发光，电风扇转动。一段时间后，突然电风扇停止转动，灯泡依然正常发光。开关均闭合，用试电笔测试a、b两点，氖管都发光。若电路中只有一处故障，下列说法中正确的是（ ）
A．插座安装的位置不正确，会造成电路故障
B．电路故障的原因是bc间断路
C．用试电笔测试c点，氖管不发光
D．用试电笔测试插座的两个孔，只有左孔发光
三．填空题（共2小题）
20．（2022•本溪模拟）如图是汽车启动电路。分析电路可以发现，启动时插入钥匙并拧动可使启动电路通电，拧动钥匙相当于 （填“闭合”或“断开”）开关；根据启动电路中标出的电流方向，可以判断出电源的左侧是 （填“正”或“负”）极，电磁铁的上方是 （填“N”或“S”）极。
21．（2022•葫芦岛模拟）如图是新型武器——电磁炮的原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，电磁炮的发射过程中将电能转化为 能，如果同时改变磁场方向和金属杆中的电流方向，金属杆将会受到向 （填“左”或“右”）的力。电磁炮的发射原理与 （填“扬声器”或“麦克风”）的原理相同。
四．作图题（共6小题）
22．（2021•锦州）现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。
23．（2021•丹东）如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。
24．（2022•本溪模拟）如图所示，当开关S闭合后，小磁针顺时针偏转。
（1）在电源的括号中填上“+”或“﹣”极；
（2）在小磁针的括号中填上“N”或“S”极；
（3）画出磁感线的方向。
25．（2022•葫芦岛模拟）如图甲所示为我国最早的指南针司南，磁勺静止时A点指南；将司南放在图乙所示的电磁铁附近，闭合开关后发生了偏转，静止时司南指向如图乙所示，请在乙图的括号中分别标出磁勺、电磁铁的磁极和电源极性。
26．（2022•溪湖区校级模拟）如图所示是简单的火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮。请按上述要求。将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）。
27．（2022•葫芦岛模拟）如图是某宾馆床头柜控制电路。只有将旋钮开关接通，插座才能供电，床头灯开关才能起到控制床头灯的作用。请你把电路图连接完整。
五．实验探究题（共2小题）
28．（2022•本溪模拟）茶茶在整理实验室时发现几段长度不同但粗细相同的镍铬合金线，合金线外有绝缘漆。于是她找来两个铁芯，将较短的合金线缠绕成电磁铁A，将较长的合金线缠绕成电磁铁B，则电磁铁A的电阻 （填“大于”或“小于”）电磁铁B的电阻。
（1）将电磁铁A和电磁铁B接入如图甲所示电路，通电后两个电磁铁会相互 。
（2）用电路中的两个电磁铁左端分别吸引大头针，电磁铁B吸引的大头针更多。说明在外形和 相同时，匝数越多，电磁铁的磁性越 。
（3）茶茶找来相同材料又做了一些与A、B相同的电磁铁，并将它们接入如图乙所示的气缸中研究焦耳定律。
Ⅰ.焦耳定律实验中，通过观察 来反应电阻线产生热量的多少。
Ⅱ.观察比较①缸和②缸可知：在 相同时， 越大，产生热量越多。
Ⅲ.为找到电热与电流关系。观察比较①缸和 缸，可得出正确结论。
Ⅳ.根据所学知识判断④缸内电阻线B产生的热量 （填“大于”或“小于”）④缸外电阻线A产生的热量。
29．（2022•铁岭模拟）在“探究产生感应电流的条件”的实验电路如图。
（1）实验中用 （电流表/电压表/灵敏电流计）显示电路中有无电流，这种研究问题的方法叫 （控制变量法/转换法/推理法）。
（2）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中 （选填“无”
或“有”）感应电流；
（3）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电路中 （选填“无”或“有”）感应电流；
（4）利用该实验原理工作的装置有 （选填“电铃”、“扬声器”、“电磁起重机”或“动圈式话筒”）。
六．解答题（共1小题）
30．（2022•铁岭模拟）小明用漆包线绕制了一个线圈，然后全部刮去线圈两端引线的漆皮，将线圈与电池接通，如图所示。
（1）闭合开关后，小明发现线圈发生了转动，此过程的能量转化过程是 。
（2）要想让线圈的转动方向改变，可采取的措施是 （说出一种方法即可）。
2022年辽宁省中考物理专题练10-安全用电 电和磁
参考答案与试题解析
一．选择题（共17小题）
1．【解答】解：A、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，而图中开关接在了灯泡与零线之间，故A错误；
B、三孔插座的左孔要接零线，右孔要接火线，故B错误；
C、由于并联电路中的各个用电器是互不影响的，所以灯泡与三孔插座是并联的，故C正确；
D、在使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，图中没有接触笔尾的金属体，氖管不会发光，故D错误。
故选：C。
2．【解答】解：家庭电路中的用电器互不影响，是并联的；为了用电的安全，开关应接在火线与用电器之间；根据四个选项可知，B图正确。
故选：B。
3．【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
故选：D。
4．【解答】解：A、图甲是奥斯特实验，说明通电导线周围存在磁场，故A正确；
B、由图乙知磁感线从N极出来，S极进去，当导体AB沿竖直方向上下运动时，导体AB运动方向与磁感线平行，没有切割磁感线，回路没有感应电流，电流表指针不发生偏转，故B错误；
C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，蹄形磁体磁极上下对调后，导体运动方向发生改变，故C错误；
D、由如丁可知，电磁铁A、B串联在回路中，具有相同的电流，但两线圈匝数不同，根据控制变量法，可以探究的电磁铁A、B的磁性强弱与线圈的匝数的关系，故D错误。
故选：A。
5．【解答】解：
A、由图可知，该装置是探究电磁感应现象的实验，是法拉第首先发现的，故A错误；
B、导体竖直方向运动时，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不偏转，故B错误；
C、导体水平方向运动时，导体做切割磁感线运动，会产生感应电流，电流表指针偏转，故C正确；
D、导体向左或向右运动时，导体切割磁感线的方向发生了变化，产生的感应电流的方向也会发生变化，则电流表指针偏转方向会改变，故D错误。
故选：C。
6．【解答】解：A、磁铁静止，导体棒ab没有做切割磁感线运动，不会产生感应电流，故A不合题意；
B、磁铁竖直向上运动，导体棒ab做切割磁感线运动，电路中有感应电流产生，故B符合题意；
C、磁铁沿导体棒ab水平运动，导体棒ab没有做切割磁感线运动，不会产生感应电流，故C不合题意；
D、磁铁垂直导体棒ab水平运动，导体棒ab没有做切割磁感线运动，不会产生感应电流，故D不合题意。
故选：B。
7．【解答】解：ABD、风车转动时会产生感应电流，这是电磁感应现象，此过程中，机械能转化为了电能，LED灯内有电流通过会发光，故A正确，BD错误；
C、LED是由半导材料制成的，故C错误。
故选：A。
8．【解答】解：A、有力作用在物体上就一定有力的作用效果，故A正确；
B、分子间同时存在引力和斥力，故B错误；
C、安装了漏电保护器不能避免一切触电事故，故C错误；
D、可以自由旋转的磁体静止时N极永远指向地磁的南极，故D错误。
故选：A。
9．【解答】解：ABD、由图可知，电路中有电源，通电导体在磁场中受力运动，是电动机的工作原理图，故AD错误，B正确；
C、由图可知，滑动变阻器上方的两个接线柱接入了电路，移动滑片，滑动变阻器接入电路的电阻为0，保持不变，无法改变电路中电流的大小，故C错误。
故选：B。
10．【解答】解：A、电磁铁是根据电流的磁效应原理制成的，故A错误；
B、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故B错误；
C、超载时，随着压力的增大，压敏电阻的阻值随着减小，根据欧姆定律可知，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，故C正确；
D、正常情况下（未超载时），压敏电阻的阻值较大，电磁铁磁性弱，衔铁被弹簧拉起，K与静触点A接触，故D错误。
故选：C。
11．【解答】解：利用安培定则可以判定电磁铁的下端为N极，上端为S极，故电磁铁与其上面的条形磁体相互吸引。当滑片P向右滑动时，滑动变阻器接入电路的阻值变小，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强。电磁铁对条形磁体的吸引力增大，条形磁体对弹簧的拉力增大，所以弹簧伸长的长度变长。
故选：A。
12．【解答】解：A、使用试电笔时手不小心碰到笔尖金属体，人会发生触电事故，不会引起电路中的电流过大，故A错误；
B、控制灯的开关短路，相当于闭合了开关，不会引起电路中的电流过大，故B错误；
C、有金属外壳的家用电器要使用三孔插痤，若三脚插头改成两脚插头，若金属外壳带电时容易引发触电事故，不会引起电路中的电流过大，故C错误；
D、灯座内两根导线直线相连，会造成短路，使得电路中的电流过大，空气开关跳闸，故D正确。
故选：D。
13．【解答】解：A、生活用水容易导电，用湿布擦正在发光的台灯会造成触电，故A错误；
B、空气开关跳闸是因为电路中电流过大，要检查电流过大的原因，排除故障后再合上空气开关，故B错误；
C、发现有人触电时，首先要切断电源，不能直接用手把触电者拉开，否则自己也会触电，故C错误；
D、在未断开电源开关的情况下更换灯泡容易发生触电事故，故D正确。
故选：D。
14．【解答】解：A、安装充电桩时，为了安全，要接地线，故A错误；
B、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故B正确；
C、安装充电桩时必须断开电源，故C错误；
D、充电桩起火，应先断开电源再施救，故D错误。
故选：B。
15．【解答】解：A、当电路中的电流过大，超过保险丝的额定电流时，保险丝能产生较多的热，使保险丝迅速熔断，所以家庭电路的总电流不能超过保险丝的额定电流，故A不符合安全用电原则；
B、大功率或带有金属外壳的用电器，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，故不可以把三脚插头上最长的插头去掉，插入二孔插座中使用，故B不符合安全用电原则；
C、严禁在高压线下方放风筝，避免由于电流通过风筝拉线进入人体发生触电事故，风筝线是塑料的也有危险，故C符合安全用电原则；
D、雷雨天，雷电容易发生触电，故雷雨天气不可以在足球场踢足球，故D不符合安全用电原则。
故选：C。
16．【解答】解：
A、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；
B、空气开关能在电路中发生短路等异常情况时，自动切断电路；因此在电能表后安装的是空气开关，故B错误；
C、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，当人分别接触火线和零线时，不会跳闸，故C错误；
D、保险丝是由电阻率大、熔点低的铅锑合金制成的，故D正确。
故选：D。
17．【解答】解：
A、用湿手摸开关，通常的水是导体，会造成开关短路，相当于闭合开关，故A错误；
B、电线的绝缘皮破损，容易使火线和零线接通，会造成短路，故B正确；
C、电灯的灯头进水会使火线和零线接通，造成短路，故C正确；
D、插座两孔的金属部分接通，使火线和零线相连，会造成短路，故D正确。
故选：A。
二．多选题（共2小题）
18．【解答】解：A、大功率家用电器的金属外壳接地线可防止因外壳漏电而触电。故A正确；
B、当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象。故B错误；
C、使用试电笔时，手要接触笔尾金属体，这样测电笔才能正常工作，但不能接触笔尖的金属体。故C正确；
D、开关要控制电灯，要与电灯串联，且接在火线上，这样开关断开时，灯泡不再与火线相连，在维修和更换时不会造成触电事故。故D正确。
故选：ACD。
19．【解答】解：
A、由图可知，两孔插座接在火线零线之间，与电灯和电风扇并联，安装在图中位置不会造成电路故障，故A错误；
B、闭合开关S1和S2，灯泡正常发光，电风扇转动；一段时间后，突然电风扇停止转动，灯泡依然正常发光；由于家庭电路中的用电器是并联的，灯泡发光，说明电路不是短路，是电动机所在支路出现了断路故障；
开关均闭合，用试电笔测试a、b两点，氖管都发光，说明a、b与火线接通且b点与零线未接通；灯泡发光，说明c与零线之间是接通的，所以故障是bc之间出现了断路现象，故B正确；
C、用试电笔测试c点，c点与零线接通，所以氖管不会发光，故C正确；
D、由于bc之间断路，开关均闭合，所以插座右孔通过电风扇与火线相连且与进户零线断开，所以插座的两孔与火线都是接通的，用试电笔测试插座的两个孔，两孔都发光，故D错误。
故选：BC。
三．填空题（共2小题）
20．【解答】解：启动时插入钥匙并拧动可使启动电路通电，所以拧动钥匙相当于闭合开关；
在电源的外部，电流从电源的正极出来回到负极，所以电源的左端为正极；
电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端为N极。
故答案为：闭合；正；N。
21．【解答】解：炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，炮弹具有了机械能，此过程中消耗了电能，是电能转化为机械能；
通电导体在磁场中受力方向与电流方向和磁场方向有关，若同时改变磁场方向和金属杆中的电流方向，金属杆受力方向不变，将会受到向右的力；
麦克风的工作原理是电磁感应现象，扬声器是利用电导体在磁场中受力运动的原理工作的。
故答案为：机械；右；扬声器。
四．作图题（共6小题）
22．【解答】解：开关S1是房卡开关相当于总开关，灯泡应与插座并联接入电路，S2是控制灯L的开关；火线先连接S1然后连接插座与开关S2、灯泡，最后连在零线上，如下图所示：
23．【解答】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：
24．【解答】解：电流表在使用时，电流从正极线柱流入、负接线柱流出，所以电源的右端为正极、左端为负极；
根据安培定则可知，电磁铁的右端为S极、左端为N极，在磁体的外部，磁感线是从N极出来回到S极的；
根据同名磁极相互排斥可知，小磁针的上端为S极，下端为N极，如图所示：
25．【解答】解：由图甲可知，司南的A端指向地理的南方，地理的南极正是地磁的N极，异名磁极相互吸引，因此，A端为该磁体S极；
由图乙可知，A与电磁铁的上端靠近，根据异名磁极相互吸引可知，电磁铁的上端为N极，下端为S极，根据安培定则可知，电流从电磁铁的下端流入，上端流出，则电源的左端为正极，右端为负极；如图：
26．【解答】解：（1）当温控开关断开时，绿灯亮；
（2）当温度升高时，温控开关会闭合，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合，红灯亮，警报响；
电路图如图所示：
27．【解答】解：根据题意可知，只有将旋钮开关接通，插座才能供电，床头灯开关才能起到控制床头灯的作用，这说明旋钮开关在干路中控制整个电路，床头灯开关与灯泡在一条支路中；
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
五．实验探究题（共2小题）
28．【解答】解：因为两段镍铬合金线的粗细相同，但是长短不同，较长的电阻大，故电磁铁A的电阻小于电磁铁B的电阻；
（1）根据图甲可知，两个电磁铁的线圈缠绕方式相同，所以左边的磁极相同，右边的磁极也相同，所以A电磁铁的右端和B电磁铁的左端磁极相反，所以相互吸引；
（2）图中通过两个电磁铁的电流相同，而电磁铁B的线圈匝数多，吸引的大头针多，所以说明在外形和电流相同时，匝数越多，电磁铁的磁性越强；
（3）Ⅰ、实验中通过U形管中液面的高度差来比较电流产生的热量的多少；
Ⅱ、观察比较①缸和②缸可知：此时电流大小相同，B的电阻大于A的，B中U形管的液面高度差大，产生的热量多，所以可得出：在电流和通电时间相同时，电阻越大，产生的热量越多；
Ⅲ、为找到电热与电流关系，应控制电阻相同，改变电流的大小，所以应该选择图①和③；
Ⅳ、在纯电阻电路中Q＝W=U2Rt，由于在④中A和B两个电磁铁并联，电压相同，A的电阻小，产生的电热多。
故答案为：小于；（1）吸引；（2）电流；强；（3）ⅠU形管中液面的高度差；Ⅱ电流和通电时间；电阻；Ⅲ③；Ⅳ小于。
29．【解答】解：（1）电磁感应现象中产生的感应电流比较微弱，要用灵敏电流计来检测，普通的电流表不能检测，电压表也不能检测。这种把微弱电流用灵敏电流计来测量的方法是转换法。
（2）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，属于闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。
（3）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，闭合电路的部分导体相对磁体也进行的相对运动，属于闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。
（4）电铃和电磁起重机都是利用电流的磁效应工作的。
扬声器是根据通电导体在磁场中受力而运动工作的。
动圈式话筒是根据电磁感应现象工作的。
故答案为：（1）灵敏电流计；转换法；（2）有；（3）有；（4）动圈式话筒。
六．解答题（共1小题）
30．【解答】解：（1）直流电动机工作时消耗电能得到机械能，故电动机是将电能转化为机械能；
（2）要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向即对调磁极或电源的正负极。
故答案为：（1）电能转化为机械能；（2）对调磁极或电源的正负极。
