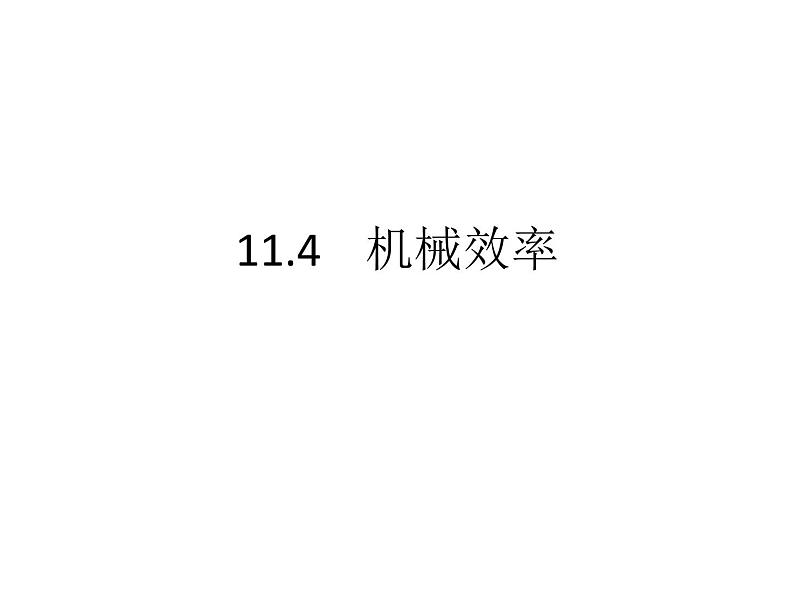

物理4 机械效率图文课件ppt

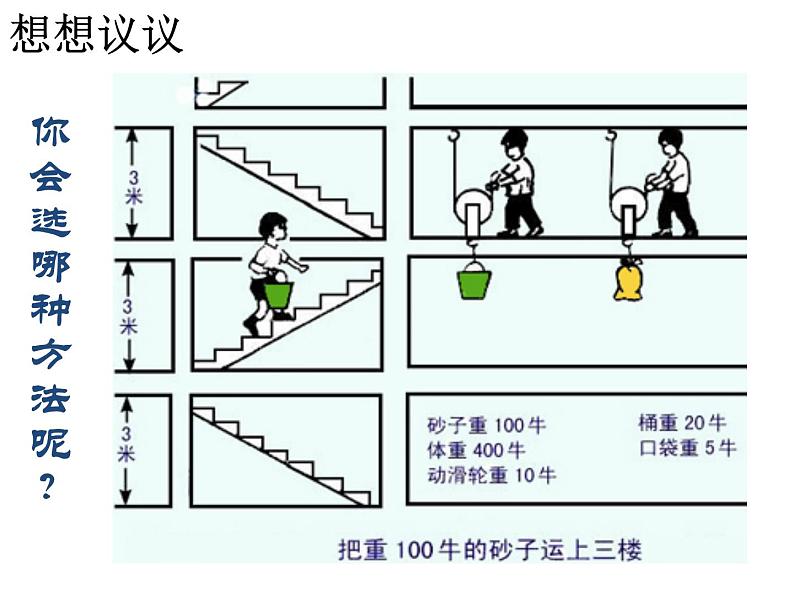

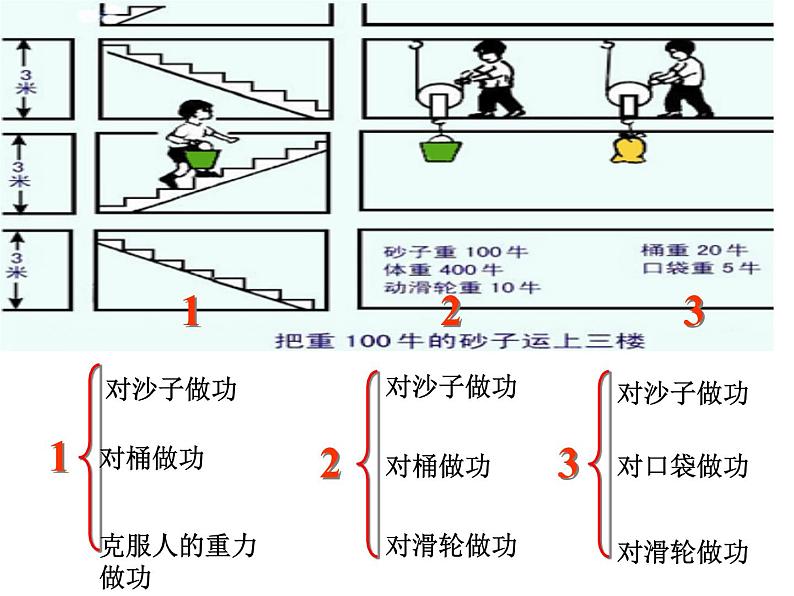

这是一份物理4 机械效率图文课件ppt，共31页。PPT课件主要包含了你会选哪种方法呢，想想议议，对沙子做功，对桶做功，克服人的重力做功，对滑轮做功，对口袋做功，机械效率，柴油机28%－37%，W有用Gh等内容，欢迎下载使用。

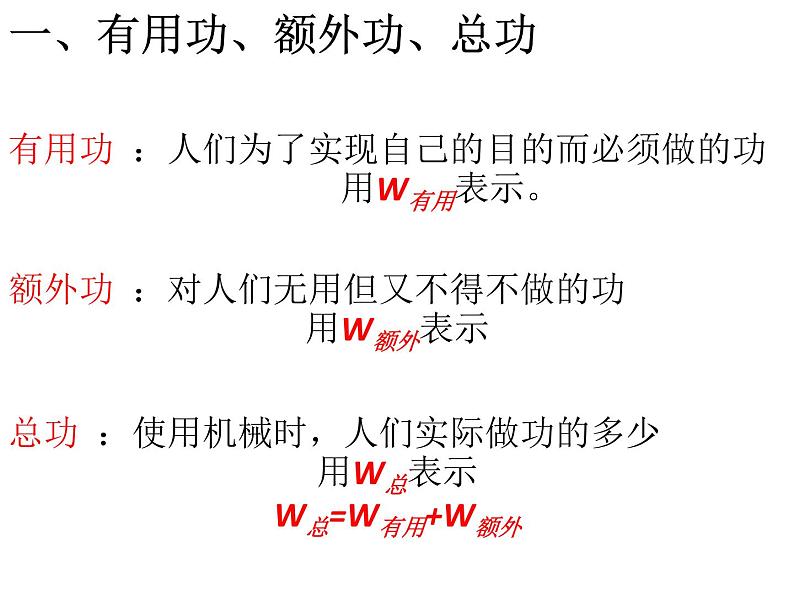

有用功 ：人们为了实现自己的目的而必须做的功 用W有用表示。
额外功 ：对人们无用但又不得不做的功用W额外表示
总功 ：使用机械时，人们实际做功的多少用W总表示W总=W有用+W额外
一、有用功、额外功、总功

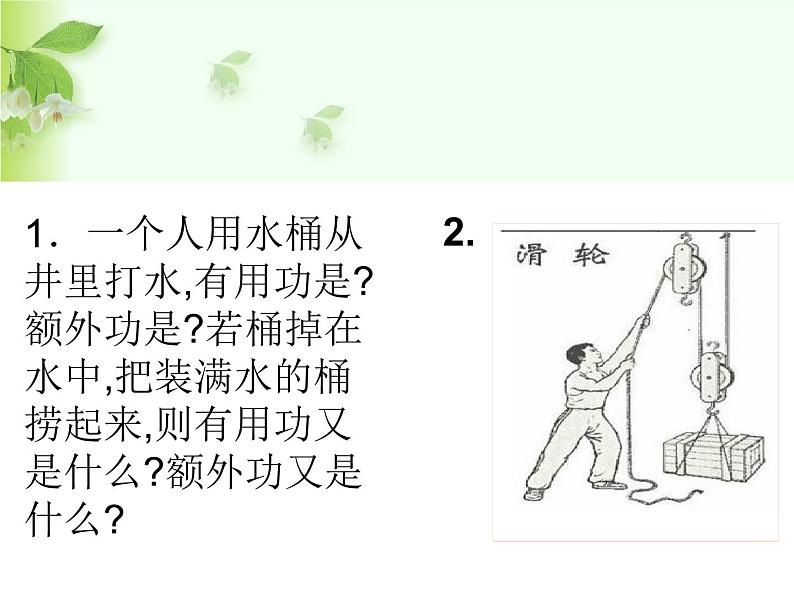

1．一个人用水桶从井里打水,有用功是?额外功是?若桶掉在水中,把装满水的桶捞起来,则有用功又是什么?额外功又是什么?

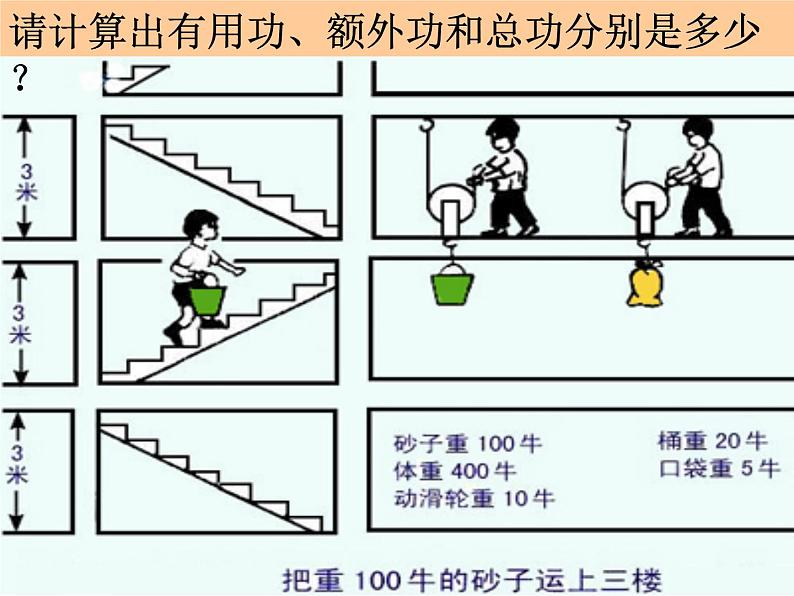

请计算出有用功、额外功和总功分别是多少？
请算出刚才的三种办法中有用功在总功中占的百分比。
1.定义：有用功与总功的比值叫机械效率.
2.表达式:
没有！因为额外功总大于0，所以机械效率总小于1 （η＜1）
有没有机械效率为100%的机械？为什么？
如图所示的滑轮组匀速提升物体．已知物重G=240牛，手的拉力F=100牛，手上升距离为30厘米,则有用功为多少焦耳?该滑轮组的机械效率为多少?
W有=Gh=240 N×0.1m=24J
W总=FS=100 N×0.3m=30J
2．某斜面长为S，高为h，有一重力为G的物体被拉力F沿斜面从底端匀速移至顶端。若物体所受阻力为f，则此时的有用功为____，总功为____，额外功为____，机械效率为____。
离心式水泵60%－80%
汽油机 22%－27%
喷气发动机 50%－60%
实验探究：测量滑轮组的机械效率
起重机的机械效率一般为40-50℅滑轮组的机械效率一般为50-70℅抽水机的机械效率为60-80℅
提高机械效率,更充分的发挥设备的作用,有着重要的经济意义
如图： ⑴、钩码重G⑵、绳的拉力F ⑶、钩码上升的高度h⑷、绳端上升的距离s那么如何表示有用功、总功、额外功，机械效率？
滑轮组机械效率与什么因素有关？
猜想：影响滑轮组的机械效率的因素：
物重G、拉力F、重物上升的距离h、弹簧测力计移动的距离S
在此实验中操作的关键：
1、匀速竖直向上拉动弹簧测力计目的：测力计示数稳定；不会偏大或者偏小。
2、不能在静止时读弹簧测力计的示数，应在匀速拉动过程中读数目的：静止时读数，因为没有滑轮轴摩擦的影响会偏小。
滑轮组机械效率与钩码上升的高度是否有关？
滑轮组机械效率与绳子股数是否有关？
滑轮组机械效率与钩码重（物重）是否有关？
滑轮组机械效率与机械自重（动滑轮重）是否有关？
分析：不计摩擦和绳子重力时候滑轮组的机械效率：
1/n(G+G动)nh
结论：只与G、G动有关
滑轮组的机械效率的影响因素：
绳重及绳与滑轮间的摩擦
