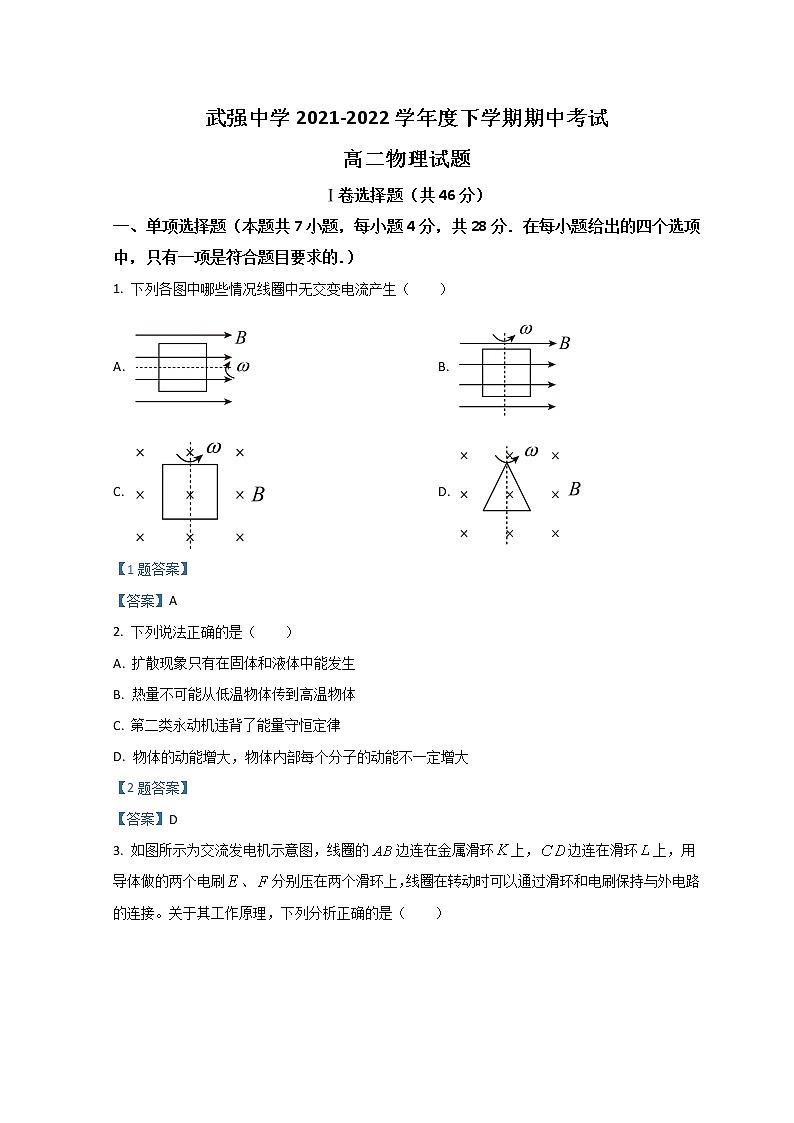

武强中学2021-2022学年度下学期期中考试

高二物理试题

Ⅰ卷选择题（共46分）

一、单项选择题（本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一项是符合题目要求的．）

1. 下列各图中哪些情况线圈中无交变电流产生（　　）

A.  B.

C.  D.

【1题答案】

【答案】A

2. 下列说法正确的是（　　）

A. 扩散现象只有在固体和液体中能发生

B. 热量不可能从低温物体传到高温物体

C. 第二类永动机违背了能量守恒定律

D. 物体的动能增大，物体内部每个分子的动能不一定增大

【2题答案】

【答案】D

3. 如图所示为交流发电机示意图，线圈的边连在金属滑环上，边连在滑环上，用导体做的两个电刷、分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。关于其工作原理，下列分析正确的是（　　）

A. 当线圈平面转到中性面时，穿过线圈的磁通量最大

B. 当线圈平面转到中性面时，线圈中的感应电动势最大

C. 当线圈平面转到跟中性面垂直时，穿过线圈的磁通量的变化率最小

D. 当线圈平面转到跟中性面垂直时，线圈中感应电流最小

【3题答案】

【答案】A

4. 甲、乙两电路中电流随时间的变化关系分别如图甲、乙所示，则属于交流电的是（　　）

A. 甲、乙都是 B. 只有甲 C. 只有乙 D. 甲、乙都不是

【4题答案】

【答案】B

5. 电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端与电流表连接。如果原线圈匝数为5匝，副线圈匝数为400匝，当电流表示数为0.5A时，原线圈中的电流为（　　）

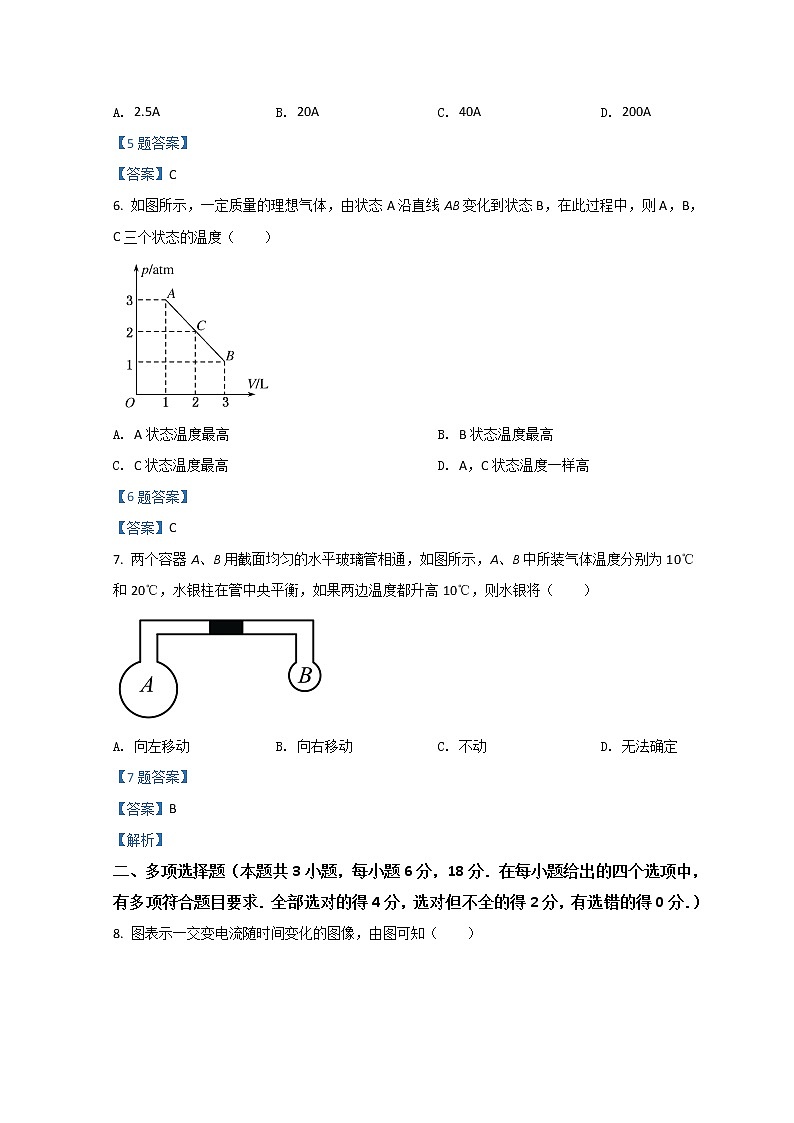

A. 2.5A B. 20A C. 40A D. 200A

【5题答案】

【答案】C

6. 如图所示，一定质量的理想气体，由状态A沿直线AB变化到状态B，在此过程中，则A，B，C三个状态的温度（　　）

A. A状态温度最高 B. B状态温度最高

C. C状态温度最高 D. A，C状态温度一样高

【6题答案】

【答案】C

7. 两个容器A、B用截面均匀的水平玻璃管相通，如图所示，A、B中所装气体温度分别为10℃和20℃，水银柱在管中央平衡，如果两边温度都升高10℃，则水银将（　　）

A. 向左移动 B. 向右移动 C. 不动 D. 无法确定

【7题答案】

【答案】B

【解析】

二、多项选择题（本题共3小题，每小题6分，18分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错的得0分．）

8. 图表示一交变电流随时间变化的图像，由图可知（　　）

A. 用理想交流电流表测该电流，其示数为10A

B. 该交变电流的频率为100 Hz

C. 在t＝0.25×10－2 s和t＝0.75×10－2 s时，线圈位于中性面处

D. 在t＝（T为该交变电流的周期）时刻，该电流大小与其有效值相等

【8题答案】

【答案】BD

9. 如图所示，由导热性良好材料制成的气缸和活塞将一定质量的理想气体封闭在气缸内，活塞与气缸壁之间无摩擦，活塞上方存有少量液体。将一细管插入液体，由于虹吸现象，活塞上方液体缓慢流出，在此过程中，大气压强与外界的温度保持不变。下列各个描述气缸中被封闭的理想气体状态变化的图像中与上述过程不相符合的是（　　）

A.  B.  C.  D.

【9题答案】

【答案】ABC

10. 如图所示，虚线MN左侧空间存在垂直于纸面向里的匀强磁场，磁感应强度大小为B。纸面内有一个圆心角为120°的扇形金属线框OCD，半径为r，线框围成的回路电阻为R，顶角O在虚线MN上。当金属线框绕顶角O在纸面内以角速度匀速转动时，下列说法正确的是（　　）

A. 线框转动一圈的过程中，线框中有电流的时间为

B. 线框中存在电流时，电流的大小为

C. 线框进入磁场过程中，通过线框某截面的电荷量大小为

D. 线框持续转动过程中，线框中电流的有效值为

【10题答案】

【答案】CD

第II卷（非选择题共54分）

三、实验题(15分）

11. 甲分子固定在O点，乙分子从无限远处向甲运动，两分子间的分子力F与分子间的距离r的关系图线如图所示。由分子动理论结合图线可知：①两分子间的分子引力和分子斥力均随r的减小而______（选填“减小”或“增大”），当______（选填“”或“”）时，分子引力与分子斥力的合力为零；②在乙分子靠近甲分子的过程中（两分子间的最小距离小于），两分子组成的系统的分子势能______（选填“一直减小”、“一直增大”、“先减小后增大”或“先增大后减小”），当______（选填“”或“”）时，分子势能最小。

【11题答案】

【答案】    ①. 增大    ②.     ③. 先减小后增大    ④.

12. 在用可拆变压器“探究变压器线圈两端的电压与匝数的关系”实验中：

（1）变压器铁芯的结构和材料应选用______；

A．整块的硅钢铁芯             B．绝缘的铜片叠成             C．绝缘的硅钢片叠成

（2）原线圈所接的电源应是______；

A. B. C.

（3）副线圈两端所接的电表可选用_______；

A．直流电压表             B．交流电压表             C．多用电表（交流电压挡）

（4）若变压器两线圈匝数分别为30和60，测得的电压分别为3.7V和8.0V。据此可知变压器的输入电压是_______V。

【12题答案】

【答案】    ①. C    ②. C    ③. BC    ④. 8.0

四、解答题（共39分）

13. 如图所示，气缸A中封闭有一定质量的气体，活塞B与A的接触是光滑的且不漏气，B上放一重物C，B与C的总量为G，大气压为p0。当气缸内气体温度是27℃时，活塞与气缸底部距离为h1；当气缸内气体温度是127℃时活塞与气缸底部的距离是多少？

【13题答案】

【答案】

14. 在两端封闭、粗细均匀的U形细玻璃管内有一股水银柱，水银柱的两端各封闭有一段空气．当U形管两端竖直朝上时，左、右两边空气柱的长度分别为l1=18.0 cm和l2=12.0 cm，左边气体的压强为12.0 cmHg．现将U形管缓慢平放在水平桌面上，没有气体从管的一边通过水银逸入另一边，求U形管平放时两边空气柱的长度。在整个过程中，气体温度不变。

【14题答案】

【答案】U形管平放时，左边空气柱的长度为22.5 cm ，右边空气柱的长度为7.5 cm

15. 如图所示，用一小型交流发电机向远处用户供电，已知发电机线圈abcd匝数N=100匝，面积，线圈匀速转动的角速度，匀强磁场的磁感应强度，输电时先用升压变压器将电压升高，到达用户区再用降压变压器将电压降下来后供用户使用，输电导线的总电阻为R=10Ω，变压器都是理想变压器，降压变压器原、副线圈的匝数比为，若用户区标有“220V，8.8kW”的电动机恰能正常工作。发电机线圈电阻r不可忽略。求：

（1）输电线路上损耗的电功率；

（2）若升压变压器原、副线圈匝数比为，发电机电动势最大值和变压器U1；

（3）若升压变压器原、副线圈匝数比为，交流发电机线圈电阻r上的热功率与输电线上损耗的电功率之比。

【15题答案】

【答案】（1）；（2）；；（3）
