4.2立体图形的视图课件PPT

这是一份4.2立体图形的视图课件PPT，共14页。

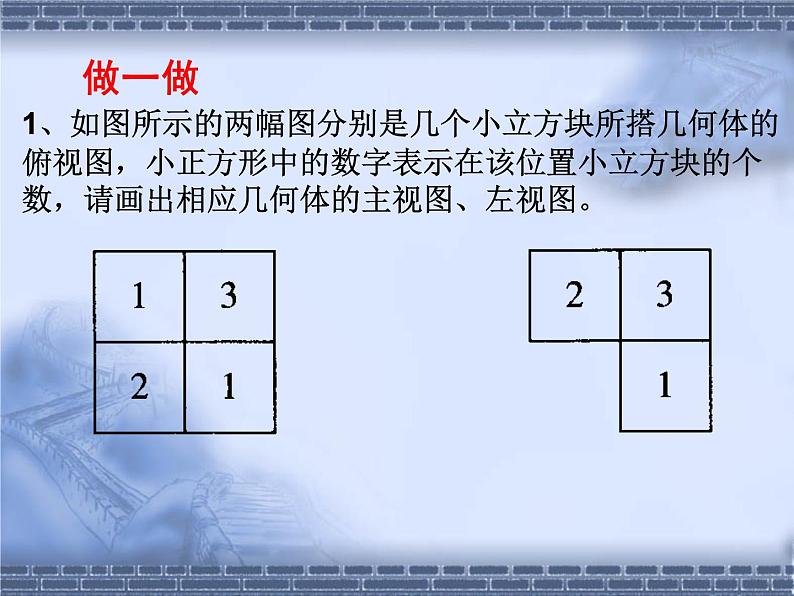

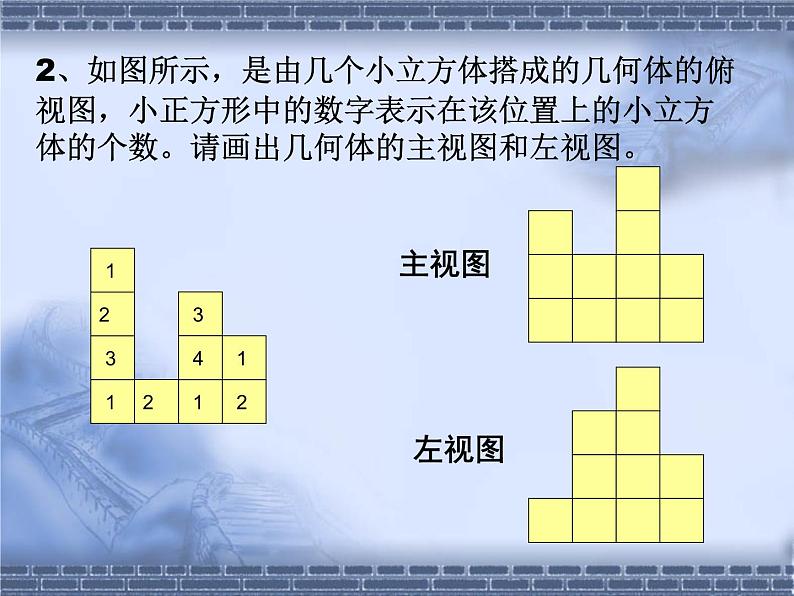

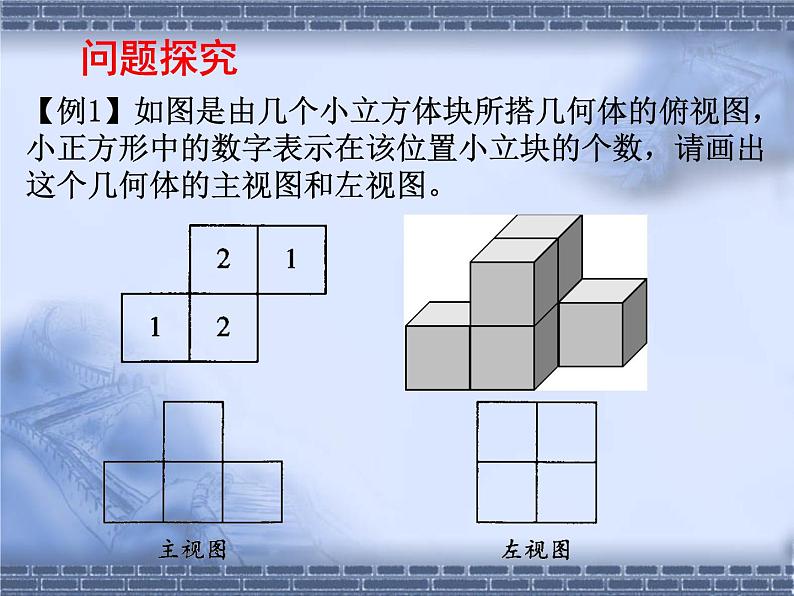

4.2 立体图形的视图你搭我画【例1】如图是由几个小立方体块所搭几何体的俯视图，小正方形中的数字表示在该位置小立块的个数，请画出这个几何体的主视图和左视图。问题探究做一做1、如图所示的两幅图分别是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。 2、如图所示，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小立方体的个数。请画出几何体的主视图和左视图。主视图左视图3、如图所示是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。 1、你能根据下面的三视图来放出相应的立方体组合吗？主视图左视图试一试主视图左视图2、根据一下面三视图建造的建筑物是什么样子？共有几层？一共需要多少个小立方体？ 三视图相同，立体物体的形状是否唯一定？ 猜一猜试试看用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？最少摆法中其中之一所需个数：3＋2＋1＋1＋1＋1＋1＝10 最多时所需小立方块个数： 3＋3＋3＋2＋2＋2＋1＝16小结1、画几何体组合的三视图。2、根据俯视图及小立方块的个数， 画其他两种视图。3、已知三视图，求小立方块的总个数。4、已知两种试图，求小立方块的最多、 最少时的个数。
