考试时间：90分钟：满分：100分
一、选择题（共12道题，共48分。其中1—8是单选题，每题4分；9—12是多选题，每题4分选对但不全得2分。）

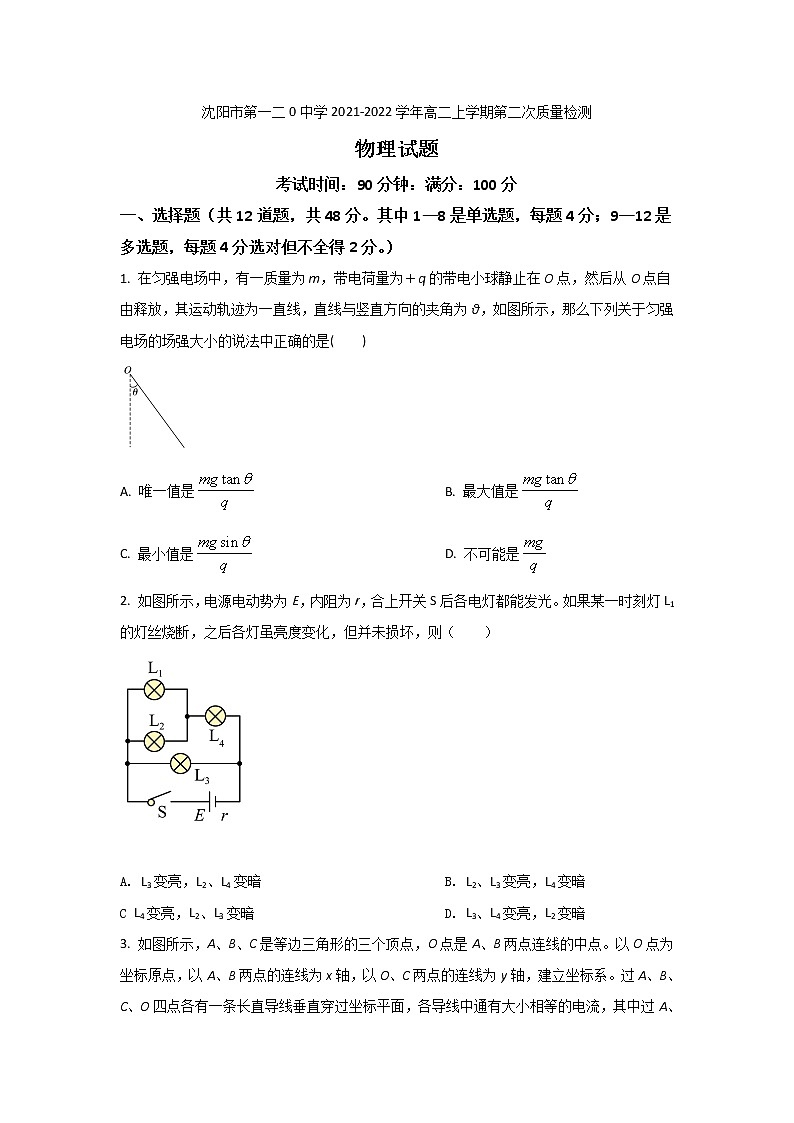

1. 在匀强电场中，有一质量为m，带电荷量为＋q的带电小球静止在O点，然后从O点自由释放，其运动轨迹为一直线，直线与竖直方向的夹角为θ，如图所示，那么下列关于匀强电场的场强大小的说法中正确的是( )
A. 唯一值是B. 最大值是
C. 最小值是D. 不可能是
2. 如图所示，电源电动势为E，内阻为r，合上开关S后各电灯都能发光。如果某一时刻灯L1的灯丝烧断，之后各灯虽亮度变化，但并未损坏，则（ ）
A. L3变亮，L2、L4变暗B. L2、L3变亮，L4变暗
C L4变亮，L2、L3变暗D. L3、L4变亮，L2变暗

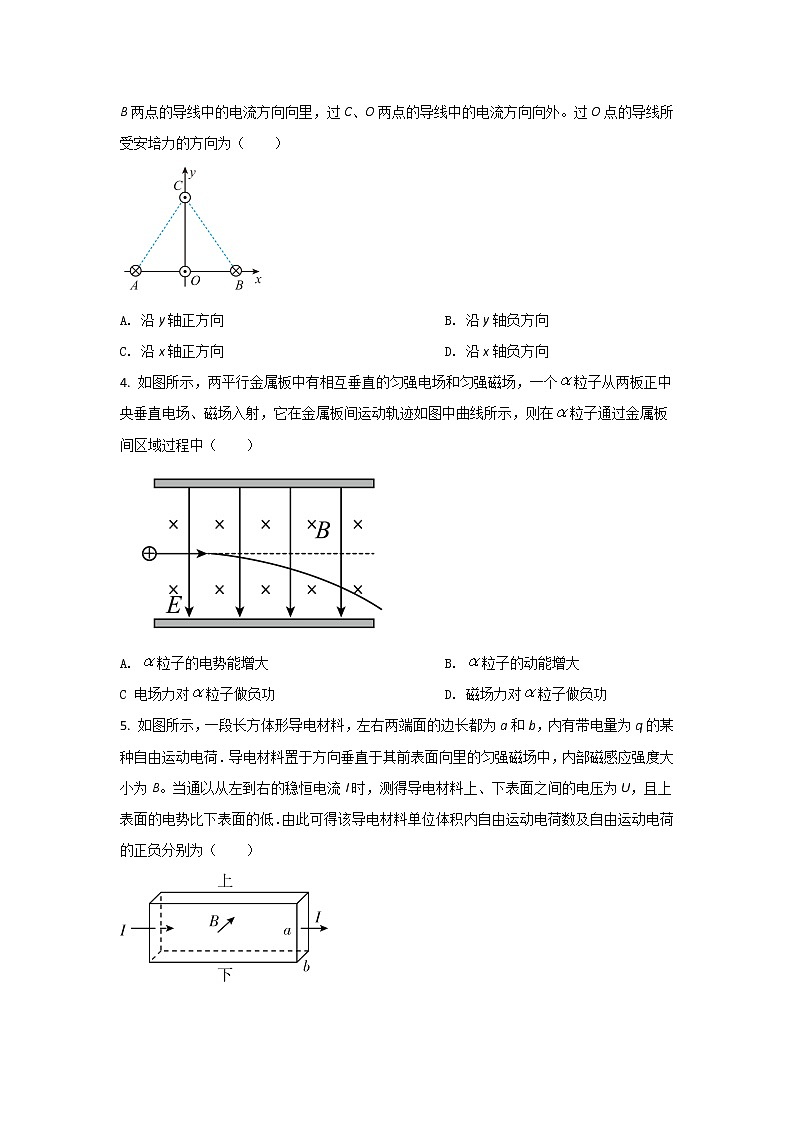

3. 如图所示，A、B、C是等边三角形的三个顶点，O点是A、B两点连线的中点。以O点为坐标原点，以A、B两点的连线为x轴，以O、C两点的连线为y轴，建立坐标系。过A、B、C、O四点各有一条长直导线垂直穿过坐标平面，各导线中通有大小相等的电流，其中过A、B两点的导线中的电流方向向里，过C、O两点的导线中的电流方向向外。过O点的导线所受安培力的方向为（ ）
A. 沿y轴正方向B. 沿y轴负方向
C. 沿x轴正方向D. 沿x轴负方向
4. 如图所示，两平行金属板中有相互垂直的匀强电场和匀强磁场，一个粒子从两板正中央垂直电场、磁场入射，它在金属板间运动轨迹如图中曲线所示，则在粒子通过金属板间区域过程中（ ）
A. 粒子的电势能增大B. 粒子的动能增大
C 电场力对粒子做负功D. 磁场力对粒子做负功

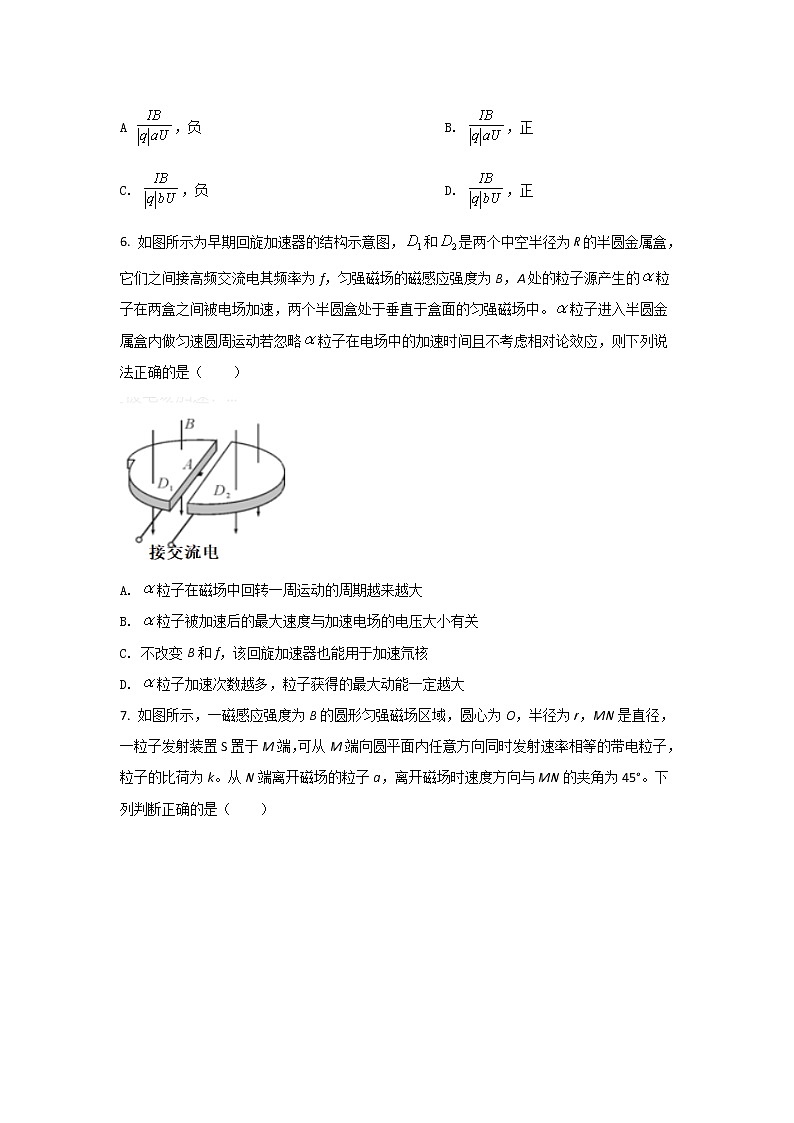

5. 如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷．导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B。当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低．由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为（ ）
A ，负B. ，正
C. ，负D. ，正
6. 如图所示为早期回旋加速器的结构示意图，和是两个中空半径为R的半圆金属盒，它们之间接高频交流电其频率为f，匀强磁场的磁感应强度为B，A处的粒子源产生的粒子在两盒之间被电场加速，两个半圆盒处于垂直于盒面的匀强磁场中。粒子进入半圆金属盒内做匀速圆周运动若忽略粒子在电场中的加速时间且不考虑相对论效应，则下列说法正确的是（ ）
A. 粒子在磁场中回转一周运动的周期越来越大
B. 粒子被加速后的最大速度与加速电场的电压大小有关
C. 不改变B和f，该回旋加速器也能用于加速氘核
D. 粒子加速次数越多，粒子获得的最大动能一定越大
7. 如图所示，一磁感应强度为B的圆形匀强磁场区域，圆心为O，半径为r，MN是直径，一粒子发射装置S置于M端，可从M端向圆平面内任意方向同时发射速率相等的带电粒子，粒子的比荷为k。从N端离开磁场的粒子a，离开磁场时速度方向与MN的夹角为45°。下列判断正确的是（ ）
A. 粒子的速率为krB
B. 粒子的速率为krB
C. a粒子在磁场中运动的时间最短
D. 沿直径MN方向射入磁场粒子，在磁场中运动的时间为
8. 如图所示，由粗细均匀的金属导线围成的一个边长为L的正方形闭合线框abcd，其四个顶点均位于一个圆形区域的边界上，ac为圆形区域的一条直径，ac上方和下方分别存在大小均为B、方向相反的匀强磁场。现给线框接入从a点流入、d点流出的大小为I的恒定电流，则线框受到的安培力的大小为（ ）
A. 0B.
C. D.
9. 科考人员在北极乘车行进，由于地磁场的作用，汽车后轮轮轴(如图所示)的左、右两端电势高低 情况是
A. 从东向西运动，左端电势较高
B. 从东向西运动，右端电势较高
C. 从西向东运动，左端电势较高
D. 从西向东运动，右端电势较高
10. 放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化．螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环（未画出），圆环轴线与螺线管轴线重合．下列说法正确的是（ ）
A. 时刻，圆环有扩张的趋势
B. 时刻，圆环有收缩的趋势
C. 和时刻，圆环内的感应电流大小相等
D. 时刻，圆环内有俯视逆时针方向的感应电流
11. 如图甲所示，半径为带小缺口的刚性金属圆环固定在竖直平面内，在圆环的缺口两端用导线分别与两块水平放置的平行金属板A、B连接，两板间距为且足够大．有一变化的磁场垂直于圆环平面，规定向里为正，其变化规律如图乙所示。在平行金属板A、B正中间有一电荷量为的带电液滴，液滴在内处于静止状态。重力加速度为。下列说法正确的是（ ）
A. 液滴带负电
B. 液滴质量为
C. 时流滴的运动方向改变
D. 时液滴与初始位置相距
12. 如图所示，固定在同一绝缘水平面内的两平行长直金属导轨，间距为，其左侧用导线接有两个阻值均为的电阻，整个装置处在磁感应强度方向竖直向上、大小为的匀强磁场中。一质量为的金属杆垂直于导轨放置，已知杆接入电路的电阻为，杆与导轨之间的动摩擦因数为0.3，对杆施加方向水平向右、大小为的拉力，杆从静止开始沿导轨运动，杆与导轨始终保持良好接触，导轨电阻不计，重力加速度大小，则当杆的速度大小为时（ ）
A. 杆的加速度大小为
B. 通过杆的电流大小为，方向从到
C. 杆两端的电压为
D. 杆产生的电功率为
二、实验题（共14分）
13. （1）如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，表针如图所示，则：所测电阻的阻值为______Ω；
（2）下述关于用多用电表欧姆挡测电阻的说法中正确的是______。
A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新欧姆调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
14. 某同学欲用如下器材测定未知电阻的值。图中电池的内阻为r，电动势未知，电压表内阻很大。
(1)请你用笔画线代替导线，完成电路的连接____________。
(2)实验中多次改变电阻箱接入电路中的阻值R，读出电压表示数U，根据实验数据作出图像。理论上，作出的图像应是__________。（填选项序号）
A. B. C.
(3)正确作出图像后，若图线斜率的绝对值为k，纵截距绝对值为b，则的测量值为__________。（用题中所给字母表示）
(4)若仅从系统误差的角度考虑，的测量值__________（填“大于”“小于”或“等于”）真实值，原因是__________。
三、计算题（共38分）
15. 如图所示，两根足够长的平行金属导轨MN、PQ竖直放置，导轨光滑且电阻不计，导轨间距为L，上端与一阻值为R的定值电阻相连，两平行虚线Ll、L2间有一与导轨所在平面垂直、磁感应强度为B的有界匀强磁场，磁场宽度为d，电阻也为R、质量为m的细金属棒ab垂直导轨放置在导轨上。现将金属棒ab从距上边界L1高度为h处由静止释放，棒进入磁场中先做减速运动后做匀速运动，已知棒ab始终与虚线L1平行并与导轨电接触良好，重力加速度为g，求∶
(1)棒ab刚进入磁场时的速度v及此时棒中的电流大小I；
(2)棒ab经过磁场的过程中，通过电阻R的电量q；
(3)棒ab经过磁场的过程中，电阻R上产生的焦热QR。
16. 如图所示，在竖直平面内的平面直角坐标系xy中，x轴上方有水平向右的匀强电场，有一质量为m，电荷量为-q（-q＜0）的带电绝缘小球，从y轴上的P（0，L）点由静止开始释放，运动至x轴上的A（-L，0）点时，恰好无碰撞地沿切线方向进入在x轴下方竖直放置的四分之三圆弧形光滑绝缘细管。细管的圆心O1位于y轴上，交y轴于点B，交x轴于A点和C（L，0）点。该细管固定且紧贴x轴，内径略大于小球外径。小球直径远小于细管半径，不计一切阻力，重力加速度为g。求：
（1）匀强电场的电场强度的大小；
（2）小球运动到B点时对管的压力大小和方向；
（3）小球从C点飞出后再一次落在x轴上所用时间。
17. 如图所示，圆心为O的两个同心圆a、b的半径分别为R和2R，a和b之间的环状区域存在着垂直纸面向里的匀强磁场，磁感应强度为B，圆a内存在着垂直纸面向外的匀强磁场，磁感应强度为。一质量为m、电荷量为+q的带电粒子从圆b边缘上的M点以某一初速度v0射入磁场，当v0的方向与MN的夹角为30°时，粒子能够到达N点，已知粒子在环状磁场中的运动半径为R，带电粒子的重力忽略不计。
（1）求粒子初速度v0的大小；
（2）求粒子从M到N的运动时间；
（3）若调整粒子的初速度大小和方向，使粒子不进入圆a仍然能够到达N点，且运动时间最短，求粒子初速度的大小。
答案
1-8 CBABC CBD 9.AC 10.BC 11.BD 12.C
【13题答案】
【答案】 ① 1500 ②. AC
【14题答案】
【答案】 ①.电路如图所示。
②. A ③. ④. 小于 ⑤. 电压表分流
【15题答案】
【答案】(1) ，；(2) ；(3)
【16题答案】
【答案】（1）；（2）mg，方向向下；（3）
【17题答案】
【答案】（1）；（2）；（3）
