人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用教案

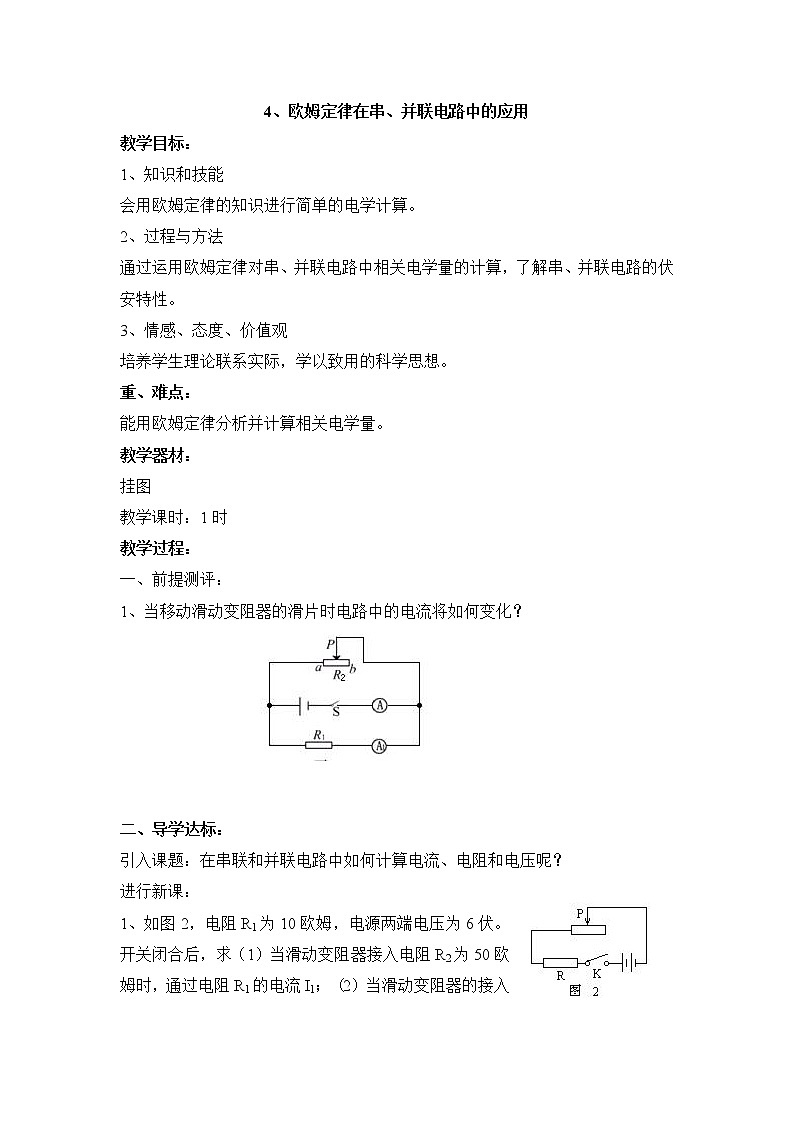

4、欧姆定律在串、并联电路中的应用

教学目标：

1、知识和技能

会用欧姆定律的知识进行简单的电学计算。

2、过程与方法

通过运用欧姆定律对串、并联电路中相关电学量的计算，了解串、并联电路的伏安特性。

3、情感、态度、价值观

培养学生理论联系实际，学以致用的科学思想。

重、难点：

能用欧姆定律分析并计算相关电学量。

教学器材：

挂图

教学课时：1时

教学过程：

一、前提测评：

1、当移动滑动变阻器的滑片时电路中的电流将如何变化？

二、导学达标：

引入课题：在串联和并联电路中如何计算电流、电阻和电压呢？

进行新课：

1、如图2，电阻R1为10欧姆，电源两端电压为6伏。开关闭合后，求（1）当滑动变阻器接入电阻R2为50欧姆时，通过电阻R1的电流I1；（2）当滑动变阻器的接入电阻R3为20欧姆时，通过R1的电流I2

解  （1）根据串联电路电流和电压规律可得

         U＝IR1+IR2＝I（R1+R2）

即

（2）与（1）分析相同，可得

由上面的例题可以看出，在串联电路中，如果有一个电阻阻值变小，干路电流I变大，回路根据欧姆定律可得公式及，由此可知，此时，其它电阻分得的电压变大，回路总电阻也变小了。

2、如图3，电阻R1为10欧姆，电源两端电压为12伏。开关闭合后，求（1）当滑动变阻器接入电阻R2为40欧姆时，通过电阻R1的电流I1和电路总电流I；（2）当滑动变阻器的接入电阻R3为20欧姆时，通过R1的电流I2和电路总电流I/

    解 （1）根据并联电路电压特点及欧姆定律得

通过电阻R2的电流

所以总电流

（2）同理可求得

通过R3的电流

所以总电流

由上面的例题可以看出，在并联电路中，如果有一个电阻阻值变小，其它支路电流不变，干路电流I会变大，回路根据欧姆定律可得公式，由此可知，此时，回路总电阻也变小了。

学生讨论：

教师总结：

（1）在串联电路中，如果有一个电阻阻值变小，干路电流I变大，其它电阻分得的电压变大，回路总电阻变小。

（2）在并联电路中，如果有一个电阻阻值变小，其它支路电流不变，干路电流I会变大，此时，回路总电阻也变小了。

3、达标练习：完成物理套餐中的本节内容。

小    结：根据板书，总结本节内容，明确重、难点。

课后活动：

完成物理套餐中课堂未完成的内容。

教学反思：
