执行部件：继电器执行控制命令 自动接通电动机、压缩机
电子控制系统的组成方框图
输入：获取信息转换成电信号电子器件：光敏、热敏、湿敏、磁敏等各类传感器
控制：处理信号，发出控制指令电子器件：三极管、各种门电路、触发器
执行器：执行控制部件发出的指令电子器件：继电器？
第一节 继电器的作用和类型

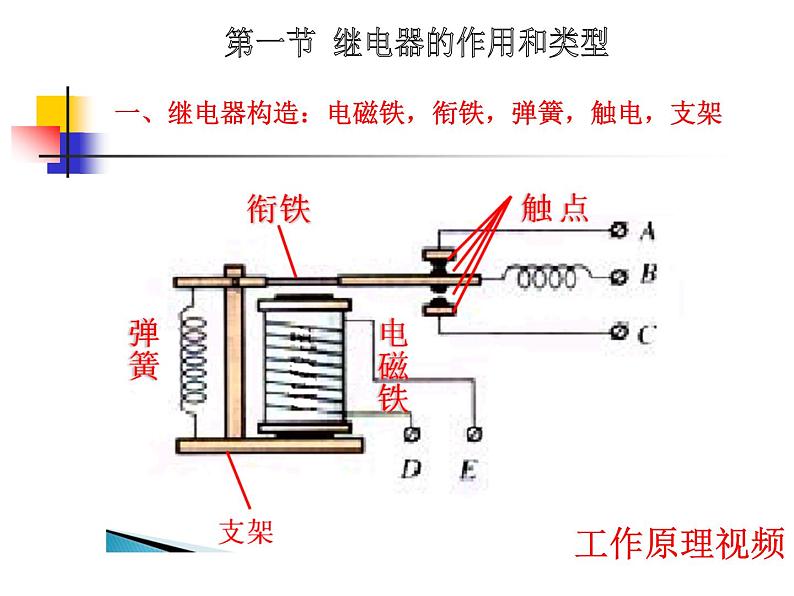

 一、继电器构造：电磁铁，衔铁，弹簧，触电，支架
活动1：请同学们根据电磁继电器的结构，画出其工作流程图。
输出电路（工作电路）
问题探讨：1、当开关K闭合或断开你所观察到的现象？2、继电器的作用？
继电器作为电路中的开关元件实现普通开关的功能。
思考：能否将试验中的继电器更换为普通开关？
在高压、高温或有毒等环境下, 如果直接使用开关会有很大的危险,而使用继电器可以通过设计输入电路控制输出电路,安全、便捷。
实现了用弱电（低电压、小电流）信号，控制强电（高电压、大电流）工作设备的正常运行。
①安全②方便③工作可靠 抗干扰能力强
①触点易碳化②不宜应用于大功 率负载电路。
电磁继电器是否具有以直流控制交流电路的功能？
解析：通过线圈中的电流控制触点的断和合，起到了开关的作用，无论输出电 路是直流还是交流都可以控制。
电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间 产生的吸力作用而工作的一种电气继电器。
继电器主要应用于控制电路(对应工作电路来说)，主要作用是“以小控大，以低控高”。 广泛应用于自动控制、远程操作、安全保护、转换电路等。
按输入物理量不同分为：
活动2：分组分别讨论下列电磁继电器应用的工作原理。
活动3：分组分别讨论下列电磁继电器应用的工作原理。
分析：当水位达到A点，继电器接通，红灯亮； 当水位低于A点，继电器断开，绿灯亮。
活动4：分组分别讨论下列电磁继电器应用的工作原理。
分析：橡胶垫圈未踩，继电器断开，灯亮； 橡胶垫圈踩下，继电器接通，铃响。
1.如图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝
（1）以下正确的是（ ）A．温度升高至74℃时，L1亮灯报警 B．温度升高至74℃时，L2亮灯报警C．温度升高至78℃时，L1亮灯报警 D．温度升高至78℃时，L2亮灯报警（2）如果要将温度自动报警电路 的报警温度设为70℃时报警， 那么需要将金属丝的位置 （往下调，往上调）。
2.陈晨同学想用压力传感器（当压力达到设定值时，它就接通 电路）、电磁继电器，为大桥设计一个车辆超重的报警装置。 当车超重时， 信号灯就发光。在图中请你为他连接好电路。
　　一、继电器的作用　　 利用低电压、弱电流（输入电路）控制高电压、强电流（输出电路）　　　　 二、继电器的电路（工作原理） 1.输入电路 ：低压电源 开关 电磁铁 2.输出电路 ：高压电源 触点 负载　　　　 三、继电器的分类 四、电磁继电器及其应用
