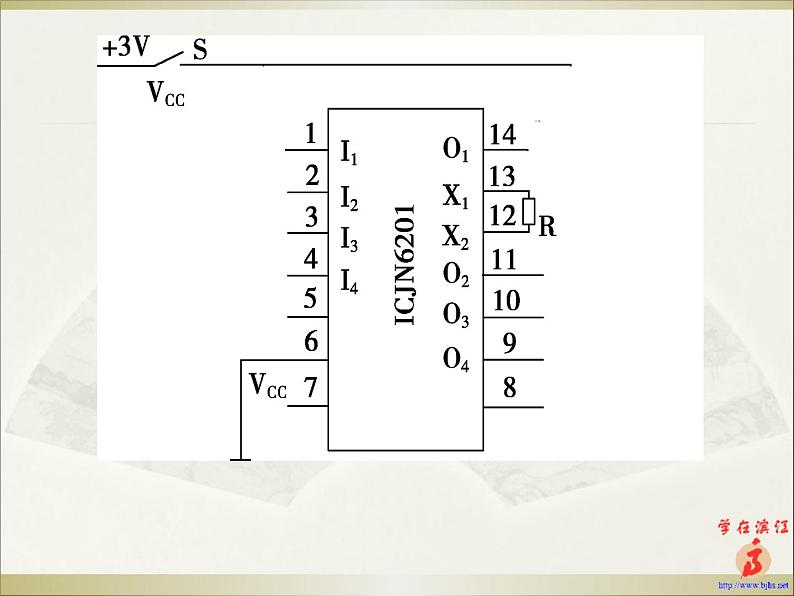

JN6201音乐集成电路
江山滨江高中 祝旭虹 2017.4
设计要求：（1）安装一个电子门铃控制系统。（2）大人和小孩都能方便的使用。（3）能够辨别是大人还是小孩在按动门铃。
电子控制系统的工作过程如图所示：
　　倘若电子控制系统的输出结果对系统的控制没有影响，也就是被控量的变化不会引起控制量的改变，即没有反馈，这种电子控制系统叫做开环电子控制系统。
控制精度要求不高，结构简单。
设计和安装开环电子控制系统的一般步骤
（1）依据设计要求进行分析，确定被控量和被控对象。
（3）参照相关资料，在输入、控制（处理）和输出部分之 间分别选择合适的接口电路，设计或改进原有的电路。
（2）根据开环控制系统方框图，选择恰当的传感器，确 定控制（处理）部分使用的实用电路和元器件，选择合适的执行部件。
（4）检测元器件或实用电路的质量。
（5）安装电路，放置元器件，不要错接、虚焊，要注意对未使用的引脚的处理，注意接地。
（6）调试电路，检测触发电压的大小。
