2020-2021学年河北省衡水市某校520初三考试物理试卷人教版

这是一份2020-2021学年河北省衡水市某校520初三考试物理试卷人教版，共8页。试卷主要包含了选择题，多选题，填空题，实验探究题，解答题等内容，欢迎下载使用。


1. 下列数值最接近实际情况的是（ ）
A.一只新铅笔的长度约为20dm
B.最适宜的环境温度约为32∘C
C.托起两个鸡蛋所用的力约为100g
D.一枚一元硬币的质量约为6g

2. 下列关于声和电磁波的说法正确的是（ ）
A.超声波和电磁波都可以在真空中传播
B.利用声呐可以探测海水的深度
C.固定电话利用电磁波来接收信息
D.在高速公路两旁安装隔音板可以防止噪音的产生

3. 下列有关光现象的说法正确的是（ ）
A.由于桌椅、书本等物体会对照射到其上的光线产生镜面反射，所以我们才能从不同方向看到它们
B.“坐井观天，所见甚小”，可以用光沿直线传播来解释
C.如果你在一块平面镜中看到了一位同学的眼睛，那么，这位同学一定会通过平面镜看到你的眼睛，说明了光沿直线传播
D.在平静的湖面上，我们经常看到“云在水中飘，鱼在云上游”的美景，这里我们看到的云和鱼都是光的折射形成的虚像

4. 下列有关热现象的说法正确的是（ ）
A.把干净的玻璃板吊在弹簧测力计的下面，使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，弹簧测力计的示数变大
B.衣柜里的樟脑丸变小是汽化现象，放出热量
C.夏天教室的地面洒水能降低室内温度，是因为水的比热容较大
D.质量相等的水和煤油吸收相同的热量，水升高的温度更高

5. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像．下列叙述正确的是（ ）

A.“眼睛看到物体”的原理与这个装置的成像原理相似
B.若用不透明的挡板遮挡凸透镜的一部分，光屏上只能成物体的部分像
C.若将近视镜放在凸透镜和蜡烛之间，要想在光屏上成清晰的像，光屏应靠近凸透镜
D.透镜不动，若改变物距，要在光屏上再次得到清晰的像，就需要改变像距，那么物距的变化量等于像距的变化量
二、多选题

下列关于电与磁的说法正确的是（ ）
A.司南静止时，它的长柄指向南方
B.磁悬浮列车利用了同名磁极相互吸引的原理
C.电磁继电器是利用电磁铁控制工作电路的一种开关
D.扬声器利用了电磁感应

下列说法中正确的是（ ）
A.匀速下落过程中的跳伞运动员机械能减小
B.匀速竖直向上爬杆的人所受摩擦力竖直向上
C.物体受到力的作用运动状态一定改变，运动物体不受力很快会停下来
D.汽车在刹车的过程中，速度越来越小，惯性也越来越小

如图所示电路，电源电压恒定，甲、乙为电流表或电压表，滑片P在滑动变阻器R的中间位置，电路在工作时均安全．若三个开关全部闭合，三个用电器都有电流通过，下列说法正确的是（ ）

A.甲是电流表，乙是电压表
B.三个开关都闭合，P向右滑动，甲、乙电表示数的乘积不变
C.若只闭合S，P向右滑动，电表乙的示数变化量与电流表A的示数变化量的比值不变
D.若甲、乙互换位置，只闭合S，P向左滑动，电流表的示数变大
三、填空题

小明家里的电能表表盘上标有“3000imp/kW⋅h”字样（imp表示电能表指示灯闪烁次数），电冰箱的部分参数如下表所示，电冰箱每天消耗的电能为________J，若只有电冰箱在工作，每天电能表的指示灯闪烁________次．若小明家所在地区的电费是0.5元/（kW⋅h），他家一个月（30天）因使用冰箱而产生的电费是________元．

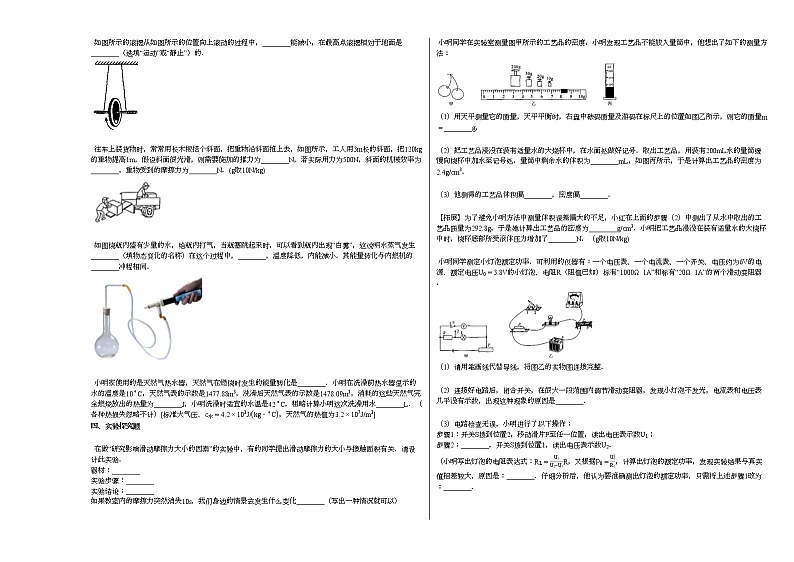

如图所示的滚摆从如图所示的位置向上滚动的过程中，________能减小，在最高点滚摆相对于地面是________（选填“运动”或“静止”）的．


往车上装货物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m长的斜面，把120kg的重物提高1m，假设斜面很光滑，则需要施加的推力为________N，若实际用力为500N，斜面的机械效率为________，重物受到的摩擦力为________N．(g取10N/kg)


如图烧瓶内盛有少量的水，给瓶内打气，当瓶塞跳起来时，可以看到瓶内出现“白雾”，这说明水蒸气发生________（填物态变化的名称）在这个过程中，________，温度降低，内能减小．其能量转化与内燃机的________冲程相同．


小明家使用的是天然气热水器，天然气在燃烧时发生的能量转化是________．小明在洗澡前热水器显示的水的温度是10​∘C，天然气表的示数是1477.88m3，洗澡后天然气表的示数是1478.09m3，消耗的这些天然气完全燃烧放出的热量为________J，小明洗澡时适宜的水温是42​∘C，粗略计算小明这次洗澡用水________L．（各种热损失忽略不计）[标准大气压、c水=4.2×103J/kg⋅​∘C，天然气的热值为3.2×107J/m3]
四、实验探究题

在做“研究影响滑动摩擦力大小的因素”的实验中，有的同学提出滑动摩擦力的大小与接触面积有关．请设计此实验．
器材：________
实验步骤：________
实验结论：________
如果教室内的摩擦力突然消失10s，我们身边的情景会发生什么变化________（写出一种情况就可以）

小明同学在实验室测量图甲所示的工艺品的密度．小明发现工艺品不能放入量筒中，他想出了如下的测量方法：

（1）用天平测量它的质量，天平平衡时，右盘中砝码质量及游码在标尺上的位置如图乙所示，则它的质量m=________g．

（2）把工艺品浸没在装有适量水的大烧杯中，在水面处做好记号．取出工艺品，用装有200mL水的量筒缓慢向烧杯中加水至记号处．量筒中剩余水的体积为________mL，如图丙所示，于是计算出工艺品的密度为2.4g/cm3．

（3）他测得的工艺品体积偏________，密度偏________．

【拓展】为了避免小明方法中测量体积误差偏大的不足，小红在上面的步骤（2）中测出了从水中取出的工艺品质量为292.8g，于是她计算出工艺品的密度为________g/cm3．小明把工艺品浸没在装有适量水的大烧杯中时，烧杯底部所受液体压力增加了________N．（g取10N/kg)

小明同学测定小灯泡额定功率．可利用的仪器有：一个电压表、一个电流表、一个开关、电压约为6V的电源、额定电压U0=3.8V的小灯泡、电阻R（阻值已知）标有“1000Ω 1A”和标有“20Ω 1A”的两个滑动变阻器．

（1）请用笔画线代替导线，将图乙的实物图连接完整．

（2）连接好电路后，闭合开关，在很大一段范围内调节滑动变阻器，发现小灯泡不发光，电流表和电压表几乎没有示数，出现这种现象的原因是________．

（3）电路检查无误，小明进行了以下操作：
步骤1：开关S拨到位置2，移动滑片P至任一位置，读出电压表示数U1；
步骤2：________，开关S拨到位置1，读出电压表示数U2．
（小明写出灯泡的电阻表达式：RL=U1U2−U1R，又根据P0=U02RL，计算出灯泡的额定功率，发现实验结果与真实值相差较大，原因是：________．仔细分析后，他认为要准确测出灯泡的额定功率，只需将上述步骤1改为：________．

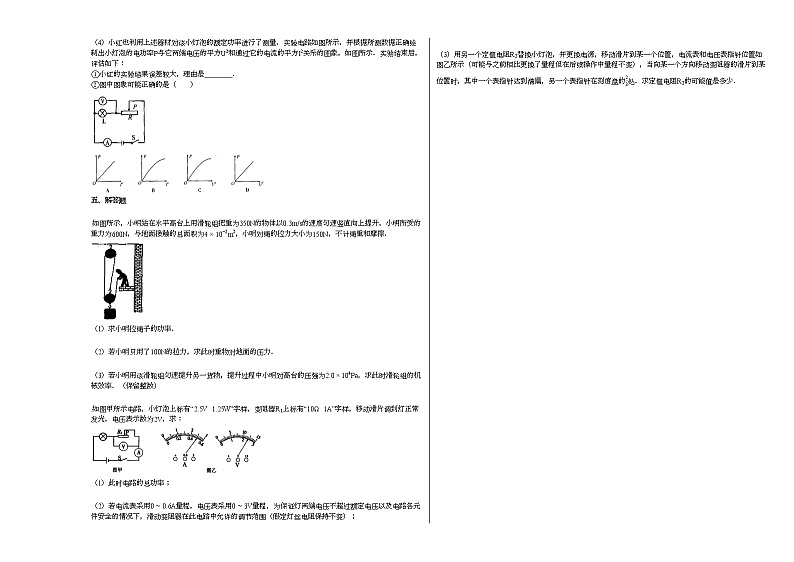

（4）小红也利用上述器材对该小灯泡的额定功率进行了测量．实验电路如图所示．并根据所测数据正确绘制出小灯泡的电功率P与它两端电压的平方U2和通过它的电流的平方I2关系的图象，如图所示．实验结束后，评估如下：
①小红的实验结果误差较大，理由是________．
②图中图象可能正确的是（ ）
五、解答题

如图所示，小明站在水平高台上用滑轮组把重为350N的物体以0.3m/s的速度匀速竖直向上提升，小明所受的重力为600N，与地面接触的总面积为4×10−2m2，小明对绳的拉力大小为150N，不计绳重和摩擦．

（1）求小明拉绳子的功率．

（2）若小明只用了100N的拉力，求此时重物对地面的压力．

（3）若小明用该滑轮组匀速提升另一货物，提升过程中小明对高台的压强为2.0×104Pa，求此时滑轮组的机械效率．（保留整数）

如图甲所示电路，小灯泡上标有“2.5V 1.25W”字样，变阻器R1上标有“10Ω 1A”字样，移动滑片调到灯正常发光，电压表示数为2V，求：

（1）此时电路的总功率；

（2）若电流表采用0∼0.6A量程，电压表采用0∼3V量程，为保证灯两端电压不超过额定电压以及电路各元件安全的情况下，滑动变阻器在此电路中允许的调节范围（假定灯丝电阻保持不变）；

（3）用另一个定值电阻R2替换小灯泡，并更换电源，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示（可能与之前相比更换了量程但在后续操作中量程不变），当向某一个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘的23处．求定值电阻R2的可能值是多少．
参考答案与试题解析
2020-2021学年河北省衡水市某校5.20初三考试物理试卷
一、选择题
1.
【答案】
D
【考点】
质量的估测
重力大小的估测
长度的估测
温度
【解析】
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】
解：A．中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，一支新铅笔的长度与此差不多，在18cm左右，故A错误；
B．人体适宜的环境温度约为25​∘C，故B错误；
C．两个鸡蛋的质量在100g=0.1kg左右，托起两个鸡蛋的力约F=G=mg=0.1kg×10N/kg=1N，故C错误；
D．一枚一元硬币的质量约为6g，故D正确．
故选D．
2.
【答案】
B
【考点】
电磁波的传播
防治噪声的途径
声音的传播条件
回声及其应用
【解析】
声音的传播需要介质，真空不能传声；电磁波可以在真空中传播；
根据声呐的原理和应用分析判断；
电磁波传播可以在真空中传播，电磁波的波速相当于光速，以及电磁波可以传递信息；
减弱噪声有三种途径：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱．
【解答】
解：A．声音的传播需要介质，真空不能传声，超声波属于声音，不能在真空中传播，电磁波的传播不需要介质，可以在真空中传播，故A错误；
B．人们根据回声定位的原理，科学家发明了声呐，利用声呐可以探测海水深度，故B正确；
C．固定电话是利用电流来接收信息的，不是利用电磁波接收信息的，故C错误；
D．高速公路两旁的隔音板是在传播过程中减弱噪声，故D错误．
故选B．
3.
【答案】
B
【考点】
光的反射
光的折射现象及其应用
光在均匀介质中直线传播
漫反射
【解析】
光在自然界中存在三种光现象：
（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．
【解答】
解：A．我们可以从不同的方向看见教室里的桌椅、书本等物体，说明被这个物体反射的光线朝四面八方传播了，反射光线能向四面八方传播，是因为这个物体表面比较粗糙，光在这个物体上发生了漫反射，故A错误；
B．“坐井观天，所见甚小”，是因为光在同种均匀介质中沿直线传播，故B正确；
C．光的反射中，光路是可逆的，由此可知，原来的入射光线成为反射光线，所以当你在平面镜中看到他人的眼睛时，对方也一定能看到你的眼睛，故C错误；
D．“云在水中飘，鱼在云上游”，云在水中飘是云在水面的发生反射形成的虚像，人在岸上看到水中鱼是光的折射形成的像，故D错误．
故选B．
4.
【答案】
A
【考点】
分子间的作用力
生活中的升华现象
比热容的概念
汽化及汽化吸热的特点
【解析】
根据实验现象及分子动理论（分子间存在相互作用的引力和斥力）结合弹簧测力计的示数增大进行解答；
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固；
根据水蒸发吸热进行分析；
根据△t=Qcm分析温度变化的大小．
【解答】
解：A．因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大，故A正确；
B．樟脑球变小是固态直接变成气态，属于升华现象，升华吸热，故B错误；
C．夏天在室内洒水能降低室内的温度，是因为水汽化时吸热，故C错误；
D．根据Δt=Qcm，质量相等的水和煤油吸收相同热量，水的比热容比煤油的大，故水升高温度小，故D错误．
故选A．
5.
【答案】
A
【考点】
凸透镜成像规律及其探究实验
【解析】
人们的眼睛的工作原理与照相机相似，在视网膜上成倒立缩小的实像；
凸透镜通过光的有效面积大小，不影响成像的完整性，但影响成像的亮度；
近视眼镜是凹透镜，当近视眼镜靠近凸透镜时，会聚能力减弱，使像呈在光屏的后方；
凸透镜成像时，物距增大，像距减小，像变小．

【解答】
解：A．因为物距40cm−15cm=25cm，像距63cm−40cm=23cm，物距大于像距，成倒立缩小的实像，与“眼睛看到物体”的原理相似，故A正确；
B．凸透镜成像中，通过凸透镜的有效面积大小不影响成像完整性，只影响成像的明暗程度，故B错误；
C．近视眼镜是凹透镜，凹透镜放在蜡烛和凸透镜之间靠近凸透镜的位置，对光线有发散作用，使原来会聚成像的光线错后会聚，像的位置会远离凸透镜，光屏远离凸透镜时，故将光屏向右移动，光屏上会再次接到清晰的像，故C错误；
D．因为物距大于像距，若改变物距，要在光屏上再次得到清晰的像，就需要改变像距，物距的变化量大于像距的变化量，故D错误．
故选A．
二、多选题
【答案】
A,C
【考点】
地磁场
磁极间的相互作用
电磁继电器的组成、原理和特点
扬声器和耳机的构造和原理
【解析】
地磁的南极在地理北极附近，地磁的北极在地理南极附近；司南实际上就是一个磁铁；
磁极间的作用规律：同名磁极相互排斥，异名磁极相互吸引；
电磁继电器是利用电磁铁来控制工作电路的一种开关；
通电导体在磁场中会受到力的作用．


【解答】
解：A．地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地磁场中受到磁力的作用，其静止时其勺柄指向南方，故A正确；
B．磁悬浮列车是利用同名磁极相互排斥的原理工作的，故B错误；
C．电磁继电器的线圈中通电后，对衔铁产生吸引力将动触点与下面的静触点接通，当断开电流后，磁力消失，动触点与上面的静触点接通，所以电磁继电器是利用电磁铁来控制工作电路的一种开关，故C正确；
D．扬声器是将电信号转化成声信号，它是利用磁场对通电导体有力的作用原理工作的，故D错误．
故选AC．
【答案】
A,B
【考点】
机械能
摩擦力的方向
力与运动的关系
惯性
【解析】
机械能包括动能和势能，动能的大小与物体的质量和速度有关，重力势能的大小与质量和高度有关，据此判断；
运动员匀速爬杆的过程都受力平衡，合力为零，竖直方向受到重力和摩擦力，摩擦力等于重力；摩擦力的方向与重力的方向相反；
力是改变物体运动状态的原因；物体受平衡力时运动状态不变；
惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关．
【解答】
解：A．匀速下落过程中的跳伞运动员，质量不变，速度不变，动能不变，高度降低，所以重力势能减小，机械能减小，故A正确；
B．匀速向上爬杆时，在竖直方向受到平衡力的作用，即重力和摩擦力，由二力平衡的条件知，所受重力和摩擦力的大小相等，方向相反，则所受摩擦力方向是竖直向上的，故B正确；
C．物体受到力运动状态不一定改变，如受平衡力时，运动状态不变，不受力时，运动物体将会保持原来的运动状态不变，故C错误；
D．惯性的大小只与物体的质量有关，汽车刹车过程中，速度越来越小，但其惯性不变，故D错误．
故选AB．
【答案】
A,C,D
【考点】
欧姆定律的应用
电功率的计算
电路的动态分析
【解析】
由题意可知，三个开关全部闭合时，三个用电器都有电流通过，根据电压表相当于断路、电流表相当于导线判断甲乙电表的类型；
若三个开关全部闭合时，R1、R、R2并联，电流表甲测R和R2支路的电流之和，电压表乙测电源两端的电压，根据电源的电压可知滑片移动时电压表乙示数的变化，根据并联电路中并联电路中各支路独立工作、互不影响可知滑片移动时R1、R2支路电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，进一步得出R与R2支路的电流之和的变化，然后得出甲表示数和乙表数比值变化；
若只闭合S时，R1、R、R2串联，设出将滑片向左移动前后电路中的电流，根据欧姆定律表示出R1两端的电压变化量，进一步得出R1两端的电压变化量与电流变化量的比值不变；
若甲、乙互换位置，只闭合S，分析电路的组成，P向左滑动，由欧姆定律判断电流表的示数变化．
【解答】
解：A．由题意可知，当三个开关全部闭合时，三个用电器都有电流通过，
若乙为电流表时，则R2被短路无电流通过，所以乙为电压表，
若甲为电压表时，R和R2被短路无电流通过，所以甲为电流表，故A正确；
B．若三个开关全部闭合时，R1、R、R2并联，电流表甲测R和R2支路的电流之和，电压表乙测电源两端的电压，
因电源电压恒定，所以，滑片移动时，电压表乙的示数不变，
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，R1、R2支路的电流不变，
当滑片P向右移动时，变阻器R接入电路中的电阻变大，
由I=UR可知，通过R的电流变小，则R与R2支路的电流之和变小，即电流表甲的示数变小，则甲、乙电表示数的乘积变小，故B错误；
C．若只闭合S时，R1、R、R2串联，设将滑片向右移动前后电路中的电流分别为I1、I2，
由I=UR可得，R1两端的电压变化量：ΔU1=U1′−U1=I2R1−I1R1=(I2−I1)R1，
则电表乙的示数变化量与电流表A的示数变化量的比值ΔUΔI=R1，不变，故C正确；
D．若甲、乙互换位置，只闭合S，R2短路，R1、R串联，P向左滑动，阻值变大，由I=UR可得电路中电流变大，电流表示数变大，故D正确．
故选ACD．
三、填空题
【答案】
1.8×106,1500,7.5
【考点】
电能表参数的理解与电功的测量
电功的计算
【解析】
知道电冰箱一天的耗电量计算出一天的消耗的电能；
再依据电能表的转动参数可求出电能表每工作一天转盘转过的圈数；
由电费的价格得出产生的电费．
【解答】
解：由表中数据可知，24h耗电量：W=0.5kW⋅h=0.5×3.6×106J=1.8×106J，
每天电能表转盘转的圈数为：n=0.5kW⋅h×3000imp/(kW⋅h)=1500imp，
一个月因使用冰箱而产生的电费：30×0.5kW⋅h×0.5元/(kW⋅h)=7.5元．
【答案】
动,静止
【考点】
动能和势能的转化与守恒
运动和静止的相对性
【解析】
分析滚摆的向上运动时的速度及高度的变化，则可知动能及重力势能的变化；
物体的运动和静止是相对的．
【解答】
解：滚摆从最低点到最高点的过程中，质量不变，速度减小，动能减小，同时高度增大，重力势能增大，将动能转化为重力势能；
在最高点时，滚摆速度为0，相对于地面是静止的．
【答案】
400,80%,100
【考点】
斜面的机械效率
有用功、额外功、总功
【解析】
(1)人做的有用功是将物体沿斜面推上小车，即将物体升高了h，故有用功为人克服重力做功，利用功的原理由W=mgh=Fs，可求得施加的推力；
(2)利用已求得的有用功和总功，由机械效率公式可求得斜面的机械效率；
(3)人做的额外功就是因为人要克服摩擦力做功，则可先求得摩擦力的功再由功的公式求得摩擦力。
【解答】
解：如果斜面很光滑，则人做的有用功等于用斜面所做的功：
W有=Fs=Gh=mgh=120kg×10N/kg×1m=1200J，
解得：F=1200J3m=400N，
人实际所做的总功为：
W总=F′s=500N×3m=1500J，
斜面的机械效率为：
η=W有W总×100%=1200J1500J×100%=80%，
W总=W有+W额，即Fs=Gh+fs，
所以f=Fs−Ghs=1500J−1200J3m=100N．
【答案】
液化,气态膨胀对外做功,做功
【考点】
做功改变物体内能
内燃机的四个冲程
液化及液化现象
【解析】
改变内能的方式有两种，即做功和热传递；对物体做功，物体的内能会增加，物体对外做功，其内能会减小；
四冲程汽油机一个工作循环有四个冲程，分别是吸气、压缩、做功和排气，其中只有做功冲程对外做功，将内能转化为机械能；另外还有压缩冲程有能量转化，将机械能转化为内能．
【解答】
解：给瓶内打气，当瓶塞跳起时，可以看到，瓶内出现白雾，这是因为水蒸气液化成了小水滴，
在这个过程中，气体膨胀对外做功，温度降低，内能减小，这个过程是通过做功的方式改变物体的内能，
将内能转化为机械能的过程，与内燃机的做功冲程能量转化相同．
【答案】
化学能转化为内能,6.72×106,50
【考点】
燃料的热值
热量的计算
能量转化和转移
密度公式的应用
【解析】
燃料燃烧时，燃料的化学能转化为内能；
根据Q放=qV计算放出的热量；
由Q放=Q吸=cm△t求出水的质量，根据密度公式得出水的体积．

【解答】
解：天然气在燃烧时，燃料内部的化学能转化成内能，
小明在洗澡时消耗的天然气：V=1478.09m3−1477.88m3=0.21m3，
天然气燃烧放出的热量：Q放=qV=3.2×107J/m3×0.21m3=6.72×106J，
水吸收的热量：Q吸=Q放=6.72×106J，
水的质量：m=Q放c水Δt=6.72×106J4.2×103J/(kg⋅​∘C)×(42∘C−10∘C)=50kg，
水的体积：V=mρ=50kg103kg/m3=0.05m3=50L．
四、实验探究题
【答案】
长木板、长方体木块、弹簧测力计,将长方体木块分别平放和侧放在水平木板上，用弹簧测力计匀速拉动木块，分别读出弹簧测力计的示数,滑动摩擦力与接触面积无关,手握不住笔
【考点】
探究摩擦力的大小与什么因素有关的实验
【解析】
要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙程度相同，改变接触面积的大小；
擦在生活中无处不在，我们的很多活动都离不开摩擦，如走路时鞋底与地面间有摩擦，汽车行驶时与地面有摩擦．
【解答】
解：要探究摩擦力大小与接触面积的大小的关系，需使压力大小和接触面的粗糙程度相同，改变接触面积的大小；
器材选择：长木板、长方体木块、弹簧测力计；
实验步骤：将长方体木块分别平放和侧放在水平木板上，用弹簧测力计匀速拉动木块，分别读出弹簧测力计的示数；
实验结论：如果每次弹簧测力计的示数都相同，则滑动摩擦力与接触面积无关．
摩擦在生活中无处不在，我们的很多活动都离不开摩擦，如果教室内的摩擦力突然消失，会出现手握不住笔，无法走路等现象．
【答案】
288
（2）80
（3）大,小
【拓展】2.5,1.152
【考点】
固体密度的测量
【解析】
（1）①物体的质量等于砝码的质量加游码对应的刻度值．
②物体的体积等于物体浸没水前后，水面对应的刻度值的差．
③知道物体的质量和体积，根据密度公式求出物体的密度．
④工艺品从水中取出时，会带走一部分水，量筒倒入烧杯中的水会偏多，物体体积的测量值会偏大．物体质量是一定的，测量的体积变大，密度会变小．
【解答】
解：（1）如图乙所示，工艺品的质量为：m=200g+50g+20g+10g+8g=288g．
（2）由图丙知，量筒的分度值为10mL，量筒中剩余水的体积为80mL．
（3）工艺品从水中取出时，会带走一部分水，量筒倒入烧杯中的水的体积大于工艺品的体积，物体质量是一定的，测量的体积偏大，密度会偏小．
【拓展】带出水的质量为m水=292.8g−288g=4.8g，
带出水的体积为V水=m水ρ水=4.8g1g/cm3=4.8cm3，
工艺品的测量体积为V=200mL−80mL=120mL=120cm3，
工艺品的实际体积为V′=V−V水=120cm3−4.8cm3=115.2cm3，
计算出的工艺品密度为ρ′=mV′=188g115.2cm3=2.5g/cm3，
放入工艺品，液面上升的高度为Δh=V′S，
液体底部所受水的压力增大：
ΔF=ΔpS=ρ水gΔhS=ρ水gV′=1×103×10×1.152×10−4N=1.152N．
【答案】
（1）如解答图所示．
（2）选择了1000Ω 1A的滑动变阻器
（3）滑片P位置不动,此时灯泡未正常发光，灯丝的电阻与正常发光时的电阻不同,开关S拔到位置2，调节滑动变阻器，使电压表示数为3.8V
（4）①电压表示数无法准确达到3.8V,②C
【考点】
探究用电器的电功率实验
【解析】
此题暂无解析
【解答】
解：（1）如图所示：
（2）滑动变阻器在很大一段范围内的电阻远高于小灯泡，电路中电阻很大，电流很小，则小灯泡不发光，电流表几乎没有示数，根据分压原理可知，小灯泡两端电压很小，所以电压表几乎没有示数，所以出现这种现象的原因是选择了1000Ω 1A的滑动变阻器．
（3）步骤1：S接2时，R、小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压U1，
步骤2，滑片P位置不动，开关拔到1，S接2时，R、小灯泡和滑动变阻器串联，电压表测R和小灯泡的总电压U2，
而步骤1中，灯泡未正常发光，灯丝的电阻与正常发光时的电阻不同，所以测出的功率不等于额定功率，比真实值差距较大，
要准确测出灯泡的额定功率，只需将上述步骤1改为开关S拔到位置2，调节滑动变阻器，使电压表示数为3.8V即可．
（4）3.8V需要使用电压表0∼15V量程，此量程无法准确达到3.8V，所以误差会较大，
灯丝电阻会随温度的升高而增大，所以由P=I2R=U2R可知，图象可能正确的是C．
五、解答题
【答案】
（1）小明拉绳子的功率为135W．
（2）此时重物对地面的压力为150N．
（3）此时滑轮组的机械效率为83%．
【考点】
滑轮与功的综合题
压力及重力与压力的区别
【解析】



【解答】
解：（1）承担物重的绳子段数n=3，小明拉绳子的速度v=nv物=3×0.3m/s=0.9m/s，
P=Fv=150N×0.9m/s=135W．
（2）G动=3F−G物=3×150N−350N=100N，
G动+G物=3F′+F支,
F支=G动+G物−3F′=100N+350N−3×100N=150N，
F压=F支=150N．
（3）G人+F′′=F支′，
F支′=pS=2.0×104Pa×4×10−2m2=800N，
F′′=800N−600N=200N，
W总=Fs=200N×3h，
W外=G动h=100N×h，
则机械效率为η=1−W外W总=1−100N×h200N×3×h=56≈83%．
【答案】
（1）此时电路的总功率为2.25W；
（2）滑动变阻器在此电路中允许的调节范围是4∼10Ω；
（3）定值电阻R2的可能值是4Ω或6Ω．
【考点】
电功率的计算
欧姆定律的应用
【解析】
此题暂无解析
【解答】
解：（1）因为灯正常发光，所以灯两端电压UL=2.5V，
电路中电流I=IL额=PL额UL额=，
P总=U总I总=(UL+U1)I=(2.5V+2V)×0.5A=2.25W．
（2）电路中电流最大为0.5A，
电路中最小总电阻R总min=UImax=Ω，
灯的电阻RL=(UL额)2PL额=(2.5V)21.25W=5Ω，
所以变阻器允许的最小电阻R1小=R总min−RL=9Ω−5Ω=4Ω，
当变阻器两端电压是U1大=3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，
灯两端的电压：
UL小=U−U1大=4.5V−3V=1.5V，
此时电路中的电流：
I小=UL小RL=U1大R1大，
解得：R1大=10Ω，
所以变阻器在此电路中允许的阻值范围是4∼10Ω．
（3）因变阻器最大电流是1A，所以电流表的量程为0∼0.6A，此时电路中的电流是0.5A，
若电压表接15V量程，则此时示数12V，电流会超过变阻器允许通过的最大电流，
所以电压表接3V量程，示数是2.4V，
①设电流表达到满量程，则电流增大了ΔI=0.6A−0.5A=0.1A，电压表示数减小了ΔU=2.4V−23×3V=0.4V，
所以定值电阻R2=ΔUΔI=Ω，
②设电压表达到满量程，则电压增大了ΔU′=3V−2.4V=0.6V，电流表示数减小了ΔI′=0.5A−23×0.6A=0.1A，
所以定值电阻R2′=ΔU′ΔI′=Ω．电冰箱
额定电压
220V
工作频率
50Hz
耗电量
0.5kW⋅h/24h
