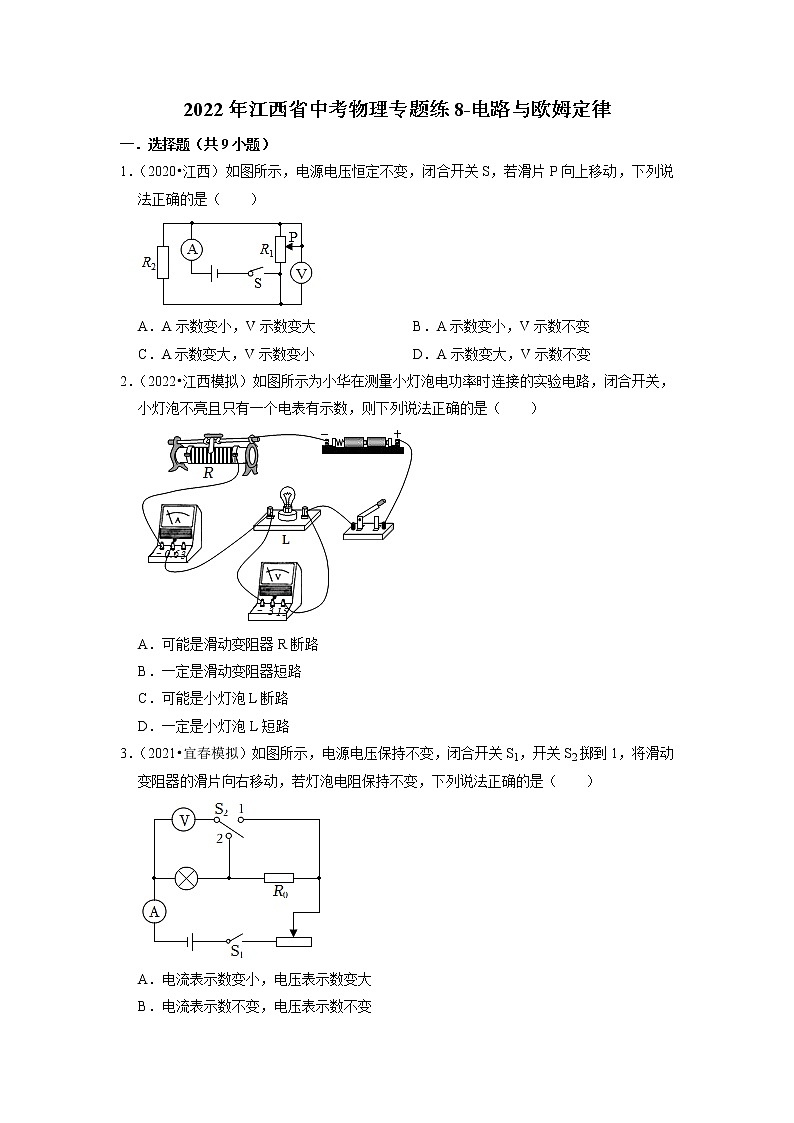

2022年江西省中考物理专题练8-电路与欧姆定律
展开
这是一份2022年江西省中考物理专题练8-电路与欧姆定律,共25页。
A.A示数变小,V示数变大B.A示数变小,V示数不变
C.A示数变大,V示数变小D.A示数变大,V示数不变
2.(2022•江西模拟)如图所示为小华在测量小灯泡电功率时连接的实验电路,闭合开关,小灯泡不亮且只有一个电表有示数,则下列说法正确的是( )
A.可能是滑动变阻器R断路
B.一定是滑动变阻器短路
C.可能是小灯泡L断路
D.一定是小灯泡L短路
3.(2021•宜春模拟)如图所示,电源电压保持不变,闭合开关S1,开关S2掷到1,将滑动变阻器的滑片向右移动,若灯泡电阻保持不变,下列说法正确的是( )
A.电流表示数变小,电压表示数变大
B.电流表示数不变,电压表示数不变
C.电流表示数不变,灯泡亮度不变
D.电压表示数变小,灯泡亮度变暗

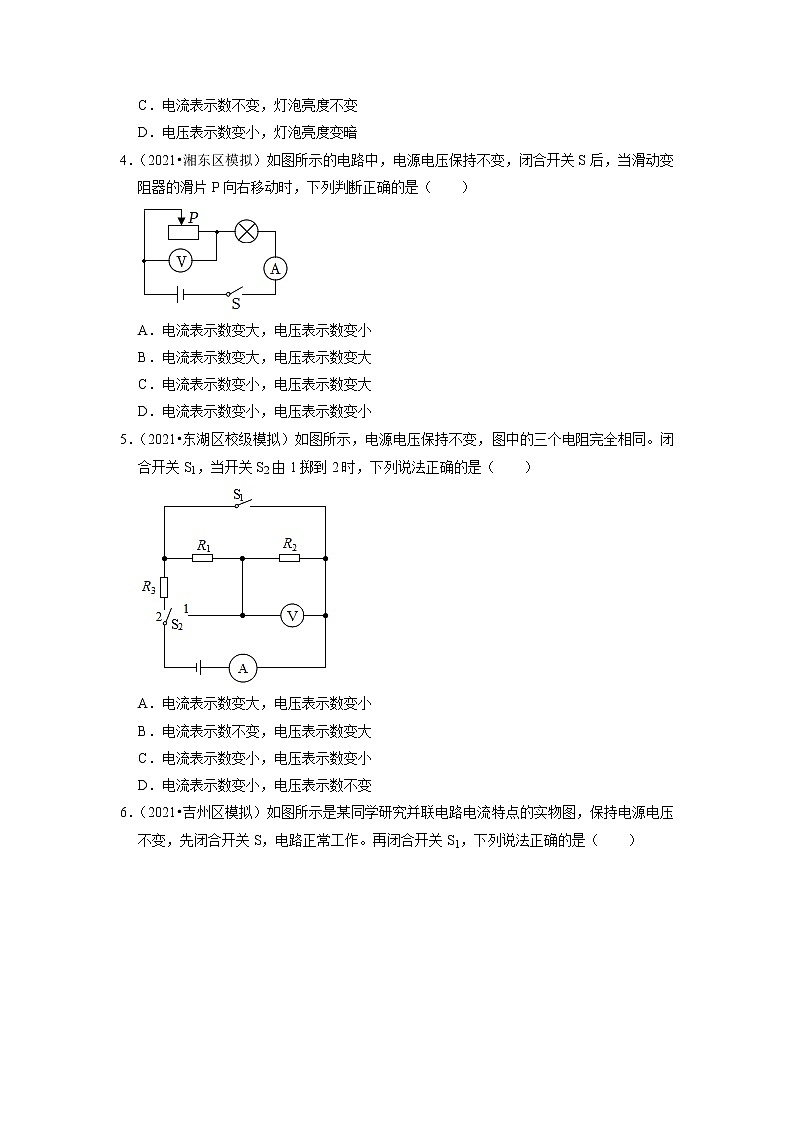

4.(2021•湘东区模拟)如图所示的电路中,电源电压保持不变,闭合开关S后,当滑动变阻器的滑片P向右移动时,下列判断正确的是( )
A.电流表示数变大,电压表示数变小
B.电流表示数变大,电压表示数变大
C.电流表示数变小,电压表示数变大
D.电流表示数变小,电压表示数变小
5.(2021•东湖区校级模拟)如图所示,电源电压保持不变,图中的三个电阻完全相同。闭合开关S1,当开关S2由1掷到2时,下列说法正确的是( )
A.电流表示数变大,电压表示数变小
B.电流表示数不变,电压表示数变大
C.电流表示数变小,电压表示数变小
D.电流表示数变小,电压表示数不变

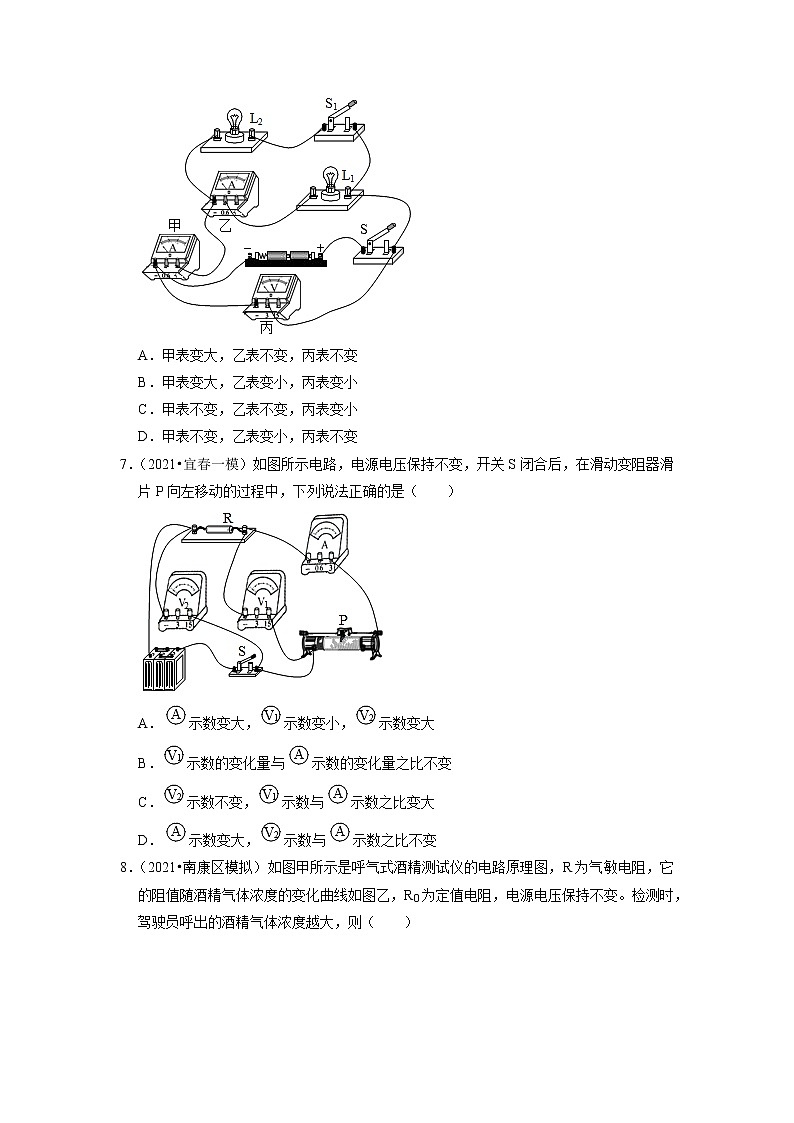

6.(2021•吉州区模拟)如图所示是某同学研究并联电路电流特点的实物图,保持电源电压不变,先闭合开关S,电路正常工作。再闭合开关S1,下列说法正确的是( )
A.甲表变大,乙表不变,丙表不变
B.甲表变大,乙表变小,丙表变小
C.甲表不变,乙表不变,丙表变小
D.甲表不变,乙表变小,丙表不变
7.(2021•宜春一模)如图所示电路,电源电压保持不变,开关S闭合后,在滑动变阻器滑片P向左移动的过程中,下列说法正确的是( )
A.示数变大,示数变小,示数变大
B.示数的变化量与示数的变化量之比不变
C.示数不变,示数与示数之比变大
D.示数变大,示数与示数之比不变
8.(2021•南康区模拟)如图甲所示是呼气式酒精测试仪的电路原理图,R为气敏电阻,它的阻值随酒精气体浓度的变化曲线如图乙,R0为定值电阻,电源电压保持不变。检测时,驾驶员呼出的酒精气体浓度越大,则( )
A.电压表的示数不变
B.电流表的示数越小
C.电路消耗的总功率越小
D.电压表与电流表示数的比值不变
9.(2021•江西模拟)下列关于导体和绝缘体的说法中正确的是( )
A.用铜丝做导线是因为铜内部有大量自由电子
B.导体容易导电是因为导体内部有大量自由电子
C.绝缘体不容易导电是因为绝缘体内部几乎没有电荷
D.绝缘体不容易导电是因为绝缘体内部几乎没有自由电子
二.多选题(共6小题)
(多选)10.(2020•江西)如图所示,是电学中常见的电路图,在A、B两点间分别接入下列选项中加点字的元件,并进行对应实验,对滑动变阻器在此实验中的作用描述正确的是( )
A.探究电流与电压的关系﹣﹣改变定值电阻两端电压
B.探究电流与电阻的关系﹣﹣调节电阻两端电压成倍数变化
C.测量定值电阻的阻值﹣﹣多次测量求平均值,减小误差
D.测量小灯泡的电功率﹣﹣改变小灯泡两端电压,求平均电功率
(多选)11.(2022•袁州区校级模拟)如图所示,电源电压不变,R1为定值电阻,R2为滑动变阻器。开关闭合,当滑动变阻器滑片P向右移动时,下列判断正确的是( )
A.电流表的示数变大,电压表V1的示数变小,V2的示数不变
B.R1消耗的功率变大,总功率也变大
C.电压表V1示数与电流表A示数的比值变大
D.电流表的示数变大,电压表V1的示数变小,V2的示数变大
(多选)12.(2022•江西模拟)潜水员潜水时佩戴的除了水压表还有一个深度表,如图甲所示是一款深度表的简化电路图,其中深度表由一个量程为0~3V的电压表改装而成,当所处深度增大时深度表示数随之变大。其中电源电压U=6V恒定不变,定值电阻R0=15Ω,压敏电阻Rp的阻值随水深度变化的图像如图乙所示,Rp允许通过的最大电流为0.24A,电流表量程为0~0.6A。下列说法正确的是( )
A.改装成深度表所用的电压表应并联在R0两端
B.深度表的零刻度与电压表的零刻度重合
C.当深度增大时,电压表与电流表的比值不变
D.在电路安全的情况下,该深度表能测量的最大深度为40m
(多选)13.(2021•景德镇模拟)如图所示,闭合开关S,当滑动变阻器的滑片P向下滑动时,下列说法正确的是( )
A.灯泡变暗B.电流表A1的示数变小
C.电压表V的示数变大D.电流表A2的示数变小
(多选)14.(2021•南昌一模)如图所示,R1为定值电阻,R2为滑动变阻器。闭合开关S,当滑动变阻器的滑片P向下滑动时,三个电表的示数分别用I、U1、U2表示;电表示数的变化量分别用△I、△U1和△U2表示。R1和R2的功率改变量分别用△P1和△P2表示。则在滑片P向下滑动的过程中,物理量关系正确的是( )
A.I变小,U1变小、U2变大
B.△U1>△U2
C.△U1△I不变,△U2△I不变
D.△P2△P1不变
(多选)15.(2022•江西模拟)小明用导线将电源,两个开关S1、S2,一个红灯和一个绿灯连接起来。当S1闭合、S2断开时,只有红灯亮;当S1断开、S2闭合时,只有绿灯亮;当两个开关S1、S2都断开时( )
A.两灯可能都亮B.两灯都不会亮
C.只有红灯亮D.只有绿灯亮
三.填空题(共8小题)
16.(2021•江西)如图所示,当开关S、S1闭合时,滑动变阻器的滑片P向右移动,灯泡L的亮度 (选填“变亮”、“变暗”或“不变”);当开关S闭合、S1断开时,滑动变阻器的滑片P向右移动,电压表V的示数 (选填“变大”、“变小”或“不变”)。
17.(2022•鹿邑县校级模拟)如图为一握力计的电路示意图,a、b、c、d四个接线柱,电表及一定值电阻R0未画出,金属板N固定不动,金属板M可带动金属片P滑动,从而与R构成滑动变阻器,若弹簧的电阻不计,电源电压保持不变,要求握力增大时,电表的示数也增大,则a、b之间应接入 ,c、d之间应接入 。(选填“定值电阻”、“电流表”或“电压表”)。
18.(2021•南昌模拟)如图所示,当只闭合S1、S3时,电压表V的示数为U1,电流表的示数为I1;保持R1阻值不变,再闭合S2,此时电压表V的示数为U2,电流表的示数为I2,则U1 U2,I1 I2。(均选填“>”“<”或“=”)
19.(2021•江西模拟)如图所示,小红将2个规格相同的小灯泡,按照甲、乙两种连接方式分别接入电源电压均为U的电路中,通过调节滑动变阻器使所有小灯泡正常发光。则通过两个滑动变阻器的电流之比I1:I2= ;R1和R2两端电压的大小关系是U1 (选填“>““<”或“=”)U2。
20.(2021•江西模拟)如图甲所示电路。当闭合开关S,用电器正常工作时,电压表V1和V2的指针指在同一位置,如图乙所示,则灯L1和L2的电阻之比为R1:R2= ;一段时间后两灯突然都熄灭,同时发现电压表V1的示数不变,而电压表V2的示数增大,你认为发生此现象的原因是 。
21.(2021•南昌一模)如图所示的是插入式电阻箱的结构示意图,图中AB两个接线柱之间的电阻值是 Ω,AB两个接线柱之间能提供的最大电阻值是 Ω。
22.(2021•东湖区校级模拟)如图所示,在电路中,若甲、乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则甲处电表是 表,乙处电表是 表。
23.(2022•吉安县模拟)如图是小明同学在演示用的电路板上连接的电路图,当两个开关都闭合时,电阻R1和R2的连接方式是 联;三个电流表A1、A2、A3的示数分别为I1、I2、I3,则I1、I2、I3的关系式是 。
四.实验探究题(共3小题)
24.(2022•江西模拟)下面是某学习小组的同学们所做的电学实验:
(一)探究电流与电压的关系。
同学们分别测出导体A、B、C、D在不同电压下对应的电流,并作出U﹣I图像如图甲所示。
(1)根据图像可以得出结论: 。
(2)其中导体 不能用于此实验的探究。
(二)探究电流与电阻的关系。
(1)实验用阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的六个电阻,电压恒为6V的电源,“50Ω 1A”的滑动变阻器等器材连接电路。当连接完图乙所示电路后,同学们检查时发现连接电路过程中有一处错误,请只改动一根导线,使电路连接正确,在应改动的导线上打“×”,用笔画线代替导线画出正确的接法;
(2)改正错误后,同学们把电阻分别接入电路进行实验,实验中控制电阻两端的电压为2V不变,小明用5Ω的电阻完成实验后,断开开关并保证滑动变阻器的滑片位置不动,换上10Ω的电阻后闭合开关。电压表的指针应该指在图丙中 (选填“①”、“②”或“③”)的位置,为了完成实验,小明应该使滑动变阻器的滑片 (选填“保持不动”“向右移动”或“向左移动”)。
(3)实验中发现当接入30Ω的电阻进行实验时,无论怎样调节滑动变阻器,电压表的示数都无法达到2V,若想六个电阻都能完成实验,应更换一个最大阻值不小于 Ω的滑动变阻器进行实验。
(4)更换滑动变阻器并多次实验后可以得到结论:电压一定时,通过导体的电流与导体的电阻成 。
25.(2021•章贡区模拟)【实验名称】测量小灯泡正常发光时的电阻。
【实验器材】电源(2节新干电池),开关、电压表、电流表、滑动变阻器、额定电压为2.5V的小灯泡、导线若干。
【实验原理】 。
【实验步骤】
(1)请你用笔画线代替导线,将如图电路连接完整,要求滑动变阻器的滑片向左滑动时灯泡变亮。
(2)闭合开关,发现小灯泡不亮,电流表、电压表均有示数但示数较小,则接下来的操作是 。
(3)移动滑动变阻器的滑片P到某一位置时,电压表的示数为2V,若要测量小灯泡正常发光时的电阻,此时应将滑动变阻器的滑片P向 (选填“左”或“右”)端移动。如图所示是实验中绘制出的电流随电压变化的关系图像。分析图像可知,小灯泡正常工作时的电阻为 Ω,从图像还可以看出,小灯泡灯丝的电阻随电压的增大逐渐 (选填“变大”或“变小”)。
26.(2021•九江模拟)有一只阻值未知的定值电阻Rx,如图甲是用伏安法测Rx阻值的实物电路。电源电压恒为3V,滑动变阻器最大阻值为10Ω。
(1)图甲中有一根导线连接错误,请在该导线上画“×”并在图上改正(所画的导线用实线且不能交叉)。
(2)改正电路后闭合开关发现无论怎样移动滑动变阻器滑片,两电表均无示数其原因可能是 (填字母);
A.滑动变阻器断路
B.Rx断路
C.Rx短路
(3)故障排除后,正确操作实验器材,移动滑片,当电压表示数为1.2V时,电流表示数如图乙所示,则待测电阻Rx= 。
(4)实验小组测了三组数据(如上表),进行多次实验的目的是 ;分析表中数据可知不可能通过以上实验获得的数据是 (填序号),原因是 。
五.计算题(共2小题)
27.(2022•吉安县模拟)如图所示,电源电压保持不变,定值电阻R1规格为“*Ω 0.5A”,电流表量程为0~0.6A,电压表量程为0~3V,定值电阻R2的阻值为12Ω,滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1,电流表示数为0.3A,电压表示数为2.4V;闭合S和S1、断开S2,调节滑动变阻器R3使其接入电路的电阻为7Ω时,电压表示数为2.8V。
(1)求电源电压;
(2)求定值电阻R1的阻值;
(3)闭合S和S1、断开S2,在保障电路安全的前提下,求滑动变阻器接入电路的阻值最小值。
28.(2021•南昌一模)如图所示的电路,电源电压为12V且保持不变,电阻R1=8Ω。求:
(1)当S1闭合、S2断开时,电流表A的示数为1A,则R2的阻值多大?
(2)当S1、S2均闭合时,电流表A的示数多大?
(3)当S1、S2均断开时,电压表V1的示数为3V,则R3的阻值多大?
2022年江西省中考物理专题练8-电路与欧姆定律
参考答案与试题解析
一.选择题(共9小题)
1.【解答】解:由电路图可知,R1与R2并联,电压表V测电源两端的电压,电流表A测干路电流。
因电源电压恒定不变,所以滑片移动时电压表V的示数不变,故AC错误;
因并联电路中各支路独立工作、互不影响,所以滑片移动时通过R2的电流不变,
若滑片P向上移动,则变阻器R1接入电路中的电阻变大,由I=UR可知,通过R1的电流变小,
因并联电路中干路电流等于各支路电流之和,所以干路电流变小,即电流表A的示数变小,故B正确、D错误。
故选:B。
2.【解答】解:由图可知,R与灯泡L串联,电压表测量L两端的电压,电流表测量电路电流;
A、若滑动变阻器R断路,灯泡不发光,电流表和电压表都无示数,故A错误;
B、若滑动变阻器短路,电路是通路,灯泡会发光,电流表和电压表都有示数,故B错误;
CD、若小灯泡L断路,电路中无电流,灯泡不发光,电流表无示数,电压表测量的是电源电压,电压表有示数;若小灯泡L短路,灯泡不发光,电路是通路,电流表有示数;根据U=IR可知,灯泡两端的电压为0,电压表示数为0;由此可知,电路故障可能是灯泡短路,也可能是灯泡断路,故C正确,D错误。
故选:C。
3.【解答】解:由图可知,闭合开关S1,开关S2掷到1,该电路为串联电路,电压表测量灯泡与R0两端的电压,电流表测量电路中的电流;
将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变大,总电阻变大,根据欧姆定律可知,电路中的电流减小,电流表示数变小;通过灯泡的电流变小,灯泡变暗;灯泡与R0的电阻不变,根据U=IR可知,灯泡与R0两端的电压变小,电压表示数变小;故D正确,ABC错误。
故选:D。
4.【解答】解:由电路图知,灯泡与滑动变阻器串联,电压表测滑动变阻器两端电压;
当滑片P向右移动时,滑动变阻器接入电路的阻值变小,电路总电阻变小,电源电压不变,由欧姆定律可知,电路电流变大,即电流表示数变大;
根据串联电路分压特点可知,滑动变阻器接入电路的阻值变小,因此滑动变阻器分得的电压变小,即电压表示数变小,故A正确,BCD错误。
故选:A。
5.【解答】解:闭合开关S1,当开关S2掷到1时,R1与R2并联,电压表测电源两端的电压,电流表测干路电流,
因并联电路中各支路两端的电压相等,
所以,电流表的示数I=I1+I2=UR1+UR2,
当开关S2掷到2时,电路为R3的简单电路,电压表被断路,电流表测电路中的电流,
此时电流表的示数I′=UR3,
由电压表有示数变为无示数可知,电压表的示数变小,故BD错误;
因三个电阻完全相同,
所以,(UR1+UR2)>UR3,即I>I′,则电流表的示数变小,故A错误、C正确。
故选:C。
6.【解答】解:根据实物图可知,闭合开关S时,电路为L1的基本电路,电流表甲乙均测量L1中的电流,电压表测量电源电压;再闭合S1后,两灯泡并联,电流表甲测量干路电流,电流表乙测量L1支路电流,电压表测量电源电压;
因为电压表丙始终测量电源电压,因此开关S1闭合后,电压表丙的示数不变;故BC错误;
因为并联电路中各支路互不影响,因此当开关S1闭合后,电流表乙的示数不变,故D错误;
由于并联电路中,干路电流等于各支路电流之和,所以开关S1闭合后,干路电流变大,即电流表甲的示数变大,故A正确。
故选:A。
7.【解答】解:由题图可知,滑动变阻器与定值电阻R串联,电压表V1测量滑动变阻器两端的电压,电压表V2测量电源电压,电流表测量电路中的电流;
在滑动变阻器滑片P向左移动的过程中,滑动变阻器接入电路的电阻变小,由电阻的串联,电路的总电阻变小,由I=UR可知,此时电路中的电流变大,即电流表的示数变大;
由U=IR可知,定值电阻R两端的电压变大,由于串联电路中电源电压等于各用电器两端的电压之和,所以滑动变阻器两端的电压变小,即电压表V1的示数变小;
由于电源电压保持不变,所以电压表V2的示数不变;
A、电流表A示数变大,电压表V1示数变小,电压表V2示数不变,故A错误;
B、电源电压不变,设滑片移动前后电流表的示数为I1、I2,结合根据串联电路的电压规律可得,电压表V1示数的变化量:△UV1=U1﹣U1′=(U﹣I1R1)﹣(U﹣I2R1)=(I2﹣I1)R1=△IR1,即△UV1△I=R1,所以电压表V1示数的变化量与电流表A示数的变化量之比不变,故B正确;
C、电压表V2示数不变,电压表V1示数变小,电流表A示数变大,其比值变小,故C错误;
D、电流表A示数变大,电压表V2示数不变,电流表A示数变大,其比值变小,故D错误。
故选:B。
8.【解答】解:由电路图可知,气敏电阻R与定值电阻R0串联,电压表测电阻R0两端的电压,电流表测电路中的电流。
由图象可知,气敏电阻随酒精气体浓度的增大而减小,
当驾驶员呼出的酒精气体浓度越大时,R的阻值越小,电路中的总电阻越小,
由I=UR可知,电路中的电流越大,即电流表的示数越大,故B错误;
由U=IR可得,定值电阻R0两端的电压越大,即电压表的示数越大,故A错误;
由P=UI可知,电路消耗的总功率越大,故C错误;
因电压表与电流表示数的比值等于定值电阻R2的阻值,
所以,电压表与电流表示数的比值不变,故D正确。
故选:D。
9.【解答】解:
A、金属导电是由于金属里面有大量的自由电子,用铜丝做导线是因为铜内部有大量自由电子,故A正确;
B、导体容易导电是因为导体内部有大量自由电荷,自由电荷包括正负离子、自由电子,故B错误;
C、绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷,故C错误;
D、绝缘体不容易导电的原因是因为绝缘体内部几乎没有自由电荷,自由电荷包括自由电子,故D错误。
故选:A。
二.多选题(共6小题)
10.【解答】解:A、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压,故A正确;
B、根据控制变量法的思路,研究导体中的电流与电阻的关系时,要保持导体两端的电压不变,而电路中换用阻值不同的电阻时,电阻两端的电压就要改变,为了保持电阻两端的电压不变,就需要改变滑动变阻器接入电路的阻值,故B错误;
C、测量导体的电阻时,通过改变滑动变阻器接入电路的阻值,从而改变了待测电阻两端的电压和通过它的电流,可以多测几组数据,通过求平均值来减小误差,故C正确;
D、在“伏安法”测小灯泡电功率的实验中,滑动变阻器的作用是:通过改变小灯泡两端的实际电压与通过小灯泡的电流,可比较灯泡的实际功率与小灯泡亮度之间的关系,不需要测量平均功率,故D错误。
故选:AC。
11.【解答】解:
由图知,两电阻串联,电压表V2测R1两端的电压,电压表V1测R2两端的电压,电流表测电路中的电流;
当滑动变阻器滑片P向右移动时,R2接入电路的阻值变小,电路中的总电阻变小,由欧姆定律可知,电路中的电流变大,即电流表示数变大;
根据P=UI可知,电路消耗的总功率变大;根据P=I2R可知,R1消耗的功率变大;
因电流变大,根据U=IR可知,定值电阻R1两端的电压变大,即电压表V2的示数变大,
根据串联电路电压的规律可知,电压表V1的示数变小,则电压表V1示数与电流表A示数的比值变小。】
综上分析可知,BD正确。
故选:BD。
12.【解答】解:由电路图可知,开关闭合时,RP与R0串联。
A.由图乙可知,潜水员下潜的深度越深,压敏电阻RP的阻值越小,串联电路总电阻等于各分电阻之和,所以电路的总电阻越小,由欧姆定律可知,电路中的电流越大,R0两端的电压越大,
深度表由一个量程为0~3V的电压表改装而成,当所处深度增大时深度表示数随之变大,所以改装成深度表所用的电压表应并联在R0两端,故A正确;
B.由图乙可知深度为0时,压敏电阻的阻值RP=40Ω,由欧姆定律可得电路中的电流:I=UR0+RP=6V15Ω+40Ω=655A,
此时电压表的示数:U0=IR0=655A×40Ω≈4.4V,故B错误;
C.由欧姆定律可知电压表与电流表的比值为定值电阻的阻值,故C正确;
D.当电压表的示数U0大=3V时,电路中的电流:I大=U0大R0=3V15Ω=0.2A<0.24A,则电路中的最大电流为0.2A,此时该深度表能测量的深度最大,
此时电路的总电阻R=UI大=6V0.2A=30Ω,
此时压敏电阻的阻值RP=R﹣R0=30Ω﹣15Ω=15Ω,
由图乙可知,该深度表能测量的最大深度为40m,故D正确。
故选:ACD。
13.【解答】解:由图示电路图可知,滑动变阻器与灯泡并联,电压表与电源并联,测电源电压,A1测干路电流,A2测流过滑动变阻器的电流;
A、根据并联电路的特点可知,灯泡两端的电压不变,通过灯泡的电流不变,则灯泡的实际功率不变,亮度不变,故A错误;
BCD、滑片P向下滑动时,电源电压不变,电压表示数不变,滑动变阻器接入电路的阻值变大,通过滑动变阻器的电流变小,电流表A2示数变小;
因并联电路中干路电流等于各支路电流之和,所以干路电流变小,即电流表A1的示数变小,故BD正确,C错误。。
故选:BD。
14.【解答】解:由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表A测电路中的电流。
A.当滑动变阻器的滑片P向下滑动时,接入电路中的电阻变大,电路的总电阻变大,
由I=UR可知,电路中的电流变小,即电流表的示数I变小,
由U=IR可知,R1两端的电压变小,则电压表V1的示数U1变小,
因串联电路中总电压等于各分电压之和,
所以,R2两端的电压变大,即电压表V2的示数U2变大,故A正确;
BC.设滑片移动前后电路中的电流分别为I、I′,则两电压表的示数变化量分别为:
△U1=IR1﹣I′R1=(I﹣I′)R1=△IR1,即△U1△I=R1,
△U2=(U﹣I′R1)﹣(U﹣IR1)=IR1﹣I′R1=(I﹣I′)R1=△IR1,即△U2△I=R1,
所以,△U1=△U2,△U1△I、△U2△I均不变,故B错误、C正确;
D.设滑片移动前后接入电路中的电阻分别为R2、R2′,
由P=UI=I2R可得,R1和R2的功率改变量分别为:
△P1=I2R1﹣(I′)2R1,△P2=I2R2﹣(I′)2R2′,
则△P2△P1=I2R1−(I')2R1I2R2−(I')2R2',
由于滑动变阻器接入电路中的电阻是变化的,且滑片位于不同位置时电流I′不同,所以△P2△P1是变化的,故D错误。
故选:AC。
15.【解答】解:
由题知,当S1闭合、S2断开时,只有红灯亮;当S1断开、S2闭合时,只有绿灯亮;说明两开关分别与两灯泡并联,灯泡会因开关闭合被短路而不亮,如图所示。
由图可知,当两个开关S1、S2都断开时,两灯泡串联,都发光。
两灯并联,两开关在两条支路上,当S1闭合、S2断开时,只有红灯亮;当S1断开、S2闭合时,只有绿灯亮;当两个开关S1、S2都断开时,两灯都不亮,故B正确。
故选:AB。
三.填空题(共8小题)
16.【解答】解:(1)当开关S、S1闭合时,滑动变阻器与灯泡L串联,电压表测电源两端的电压,
当滑动变阻器的滑片P向右移动时,变阻器接入电路中的电阻变小,电路的总电阻变小,
由I=UR可知,电路中的电流变大,
由串联电路的分压特点可知,滑动变阻器两端分得的电压变小,灯泡两端分得的电压变大,
因灯泡的亮暗取决于实际功率的大小,
所以,由P=UI可知,灯泡的实际功率变大,灯泡变亮;
(2)当开关S闭合、S1断开时,滑动变阻器和灯泡L串联,电压表测滑片右侧电阻丝和灯泡L两端电压之和,
因电压表的内阻很大、在电路中相当于断路,
所以,滑片移动时变阻器接入电路中的电阻不变,电路中的总电阻不变,
由I=UR可知,电路中的电流不变,
当滑动变阻器的滑片P向右移动时,滑片右侧电阻丝的阻值变小,
由U=IR可知,滑片右侧电阻丝两端的电压变小,灯泡两端的电压不变,
则滑片右侧电阻丝和灯泡L两端电压之和变小,即电压表的示数变小。
故答案为:变亮;变小。
17.【解答】解:(1)c、d之间不可能是电压表,否则电路断路;
(2)若c、d之间为电流表,
①当a、b之间为电压表时,电路为R的简单电路,电压表测电源电压示数不变,电流表测电路中的电流,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,由I=UR可知电流表的示数减小,这与电表的示数增大不符;
②a、b之间为定值电阻时,R与定值电阻并联,电流表测干路电流,
因并联电路中各支路独立工作、互不影响,
所以,滑片移动时通过定值电阻的电流不变,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,I=UR可知该支路的电流减小,
因并联电路中干路电流等于各支路电流之和,
所以,干路电流表示数减小,这与电表的示数增大不符;
(3)若c、d之间为定值电阻,
①a、b之间不可能为电流表,否则滑动变阻器被短路;
②a、b之间为电压表时,定值电阻与滑动变阻器串联,电压表测滑动变阻器两端的电压,
当握力增大时,滑片右移,变阻器接入电路中的电阻变大,电路中的总电阻变大,
I=UR可知电流表的示数减小,
由U=IR可知,定值电阻两端的电压减小,
因串联电路中总电压等于各分电压之和,
所以,滑动变阻器两端的电压增大,即电压表的示数增大,符合题意。
故答案为:电压表;定值电阻。
18.【解答】解:当只闭合S1、S3时,只有滑动变阻器R1接入电路,等效电路图如图1所示;保持R1阻值不变,再闭合S2,R1与S2并联,等效电路图如图2所示;
图1中,电压表示数U1=U,
根据I=UR可得:电流表示数:I1=U1R1=UR1;
图2中,电压表示数U2=U,
根据I=UR可得:电流表示数:I2=I′+I″=UR1+UR2;
所以,则U1=U2,I1<I2。
故答案为:=;<。
19.【解答】解:由甲电路图可知两灯泡并联后再与R1串联,由乙电路图可知两灯泡串联后再与R2串联,
规格相同的小灯泡正常发光时的电流IL相等,其两端的电压均为UL,
因并联电路中干路电流等于各支路电流之和,串联电路中各处的电流相等,所以甲、乙两电路中的总电流之比:I甲I乙=2ILIL=21;
并联电路各并联支路两端电压相等,串联电路总电压等于各部分电压之和,则R1两端电压:U1=U﹣UL,R2两端电压:U2=U﹣2UL,所以R1两端电压大于R2两端电压。
故答案为:2:1;>。
20.【解答】解:(1)由电路图可知,L1与L2串联,电压表V1测电源的电压,电压表V2测L2两端的电压;
因串联电路中总电压等于各分电压之和,且电压表V1和V2的指针完全一样,
所以,电压表V1的量程为0~15V,分度值为0.5V,则电源的电压U=10V;
电压表V2的量程为0~3V,对应的分度值为0.1V,则电阻L2两端的电压U2=2V,
电阻L1两端电压U1=U﹣U2=10V﹣2V=8V,
因串联电路各处电流相等,所以由I=UR可得,R1、R2的电阻之比:R1R1R1R2=U1IU2I=U1U2=8V2V=41;
(2)一段时间后两灯突然都熄灭,说明电路出现断路故障;由于电压表V1的示数不变,而电压表V2的示数增大,电压表V2的正负接线柱与电源两极相连,因此电路故障为L2断路。
故答案为:4:1;L2断路。
21.【解答】解:当5个铜塞都拔出时,此时5个电阻串联,总电阻最大,则最大电阻值R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω;
当铜塞插入时,该铜塞下方的电阻就会短路,当铜塞被拨出时,铜塞下方的电阻接入电路;由图可知,此时只有5欧和2欧的两根电阻接入电路,则A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω。
故答案为:7;15。
22.【解答】解:由图可知,要使两灯均能正常发光,两灯的连接方式必须并联;
乙表不能是电流表,否则会使右边灯泡短路,所以乙表应是电压表;
而甲表如果为电压表,则会造成右边灯泡开路,所以甲表应是电流表;
因此甲处为电流表,乙处为电压表。
故答案为:电流;电压。
23.【解答】解:由图可知,当两个开关都闭合时,R1、R2并联,电流表A1在干路上,其示数是I1,A2与R1串联测量R1的电流,其示数是I2,A3与R2串联测量R2的电流,其示数是I3,根据并联电路干路的电流等于各支路电流之和,I1、I2、I3的关系式是I1=I2+I3。
故答案为:并;I1=I2+I3。
四.实验探究题(共3小题)
24.【解答】解:(一)、(1)(2)由图甲可知,导体A、B、C的图象为过原点的直线,通过它们的电流与各自两端的电压成正比,而导体D的图象为一条曲线,通过它的电流与其两端的电压不成正比,所以由图甲得出结论:不是所有导体的电流都与电压成正比;故导体D不能用于此实验的探究;
(二)、(1)原电路中,电压表与电流表串联后再与R并联是错误的,电流表应与R串联,电压表应与R并联,改正后如图所示:;
(2)根据串联分压原理可知,将定值电阻由5Ω改接成10Ω的电阻,其分得的电压变大,故电压表的指针应为图乙中的③位置;
探究电流与电阻的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表示数仍为2V;
(3)根据串联电路电压的规律,变阻器分得的电压:
U滑=U﹣UV=6V﹣2V=4V,
变阻器分得的电压为电压表示数的2倍,根据分压原理,当接入30Ω电阻时,变阻器连入电路中的电阻为:
R滑=2R=2×30Ω=60Ω,
故若想六个电阻都能完成实验,可更换一个最大阻值不小于60Ω的滑动变阻器;
(4)通过实验得出结论,当电压一定时,导体中的电流与导体的电阻成反比。
故答案为:一、(1)不是所有导体的电流都与电压成正比;(2)D;
二、(1)如上图所示;(2)③;向右移动;(3)60;(4)反比。
25.【解答】解:该实验的原理是R=UI;
(1)滑动变阻器选用“一上一下”两个接线柱串联接入电路,且变阻器的滑片P向左移动时灯泡变亮,即电流表的示数变大,根据欧姆定律可知电路总电阻变小,则滑动变阻器接入电路的阻值变小,故应将滑动变阻器的左下接线柱与电流表的负极接线柱相连,根据小灯泡的额定电压为2.5V确定电压表选用小量程与灯并联,如下图所示:
;
(2)闭合开关后,电流表有示数,说明电路是通路,灯泡没坏,也不是断路,可能是连入电阻太大,电路中电流太小所致,接下来的操作是:移动滑动变阻器滑片,观察小灯泡是否发光;
(3)小灯泡的额定电压为2.5V,若要测得小灯泡正常发光时的电阻,应让灯泡两端的电压变大,让滑动变阻器两端的电压变小,根据串联分压特点可知,滑动变阻器接入电路的阻值应变小,滑片P应向左端移动;
由图象可知,小灯泡正常发光时,通过灯泡的电流为0.25A,根据欧姆定律可知小灯泡正常发光时的电阻:
R=UI=Ω;
从I﹣U图像可知,当电压为0.5V时对应的电流大小为0.1A,由欧姆定律I=UR,对应的电阻大小:
R1=U1I1=Ω,
当灯泡的电压为1.5V时,对应的电流为0.2A时,同理,灯的电阻大小为7.5Ω,
灯正常发光时(2.5V)的电阻大小为10Ω,故小灯泡灯丝的电阻随电压的增大逐渐变大。
故答案为:R=UI;(1)如上图所示;(2)移动滑动变阻器滑片,观察小灯泡是否发光;左;(3)10;变大。
26.【解答】解:(1)原电路中,电流表与变阻器串联后再与电阻并联,电压表串联在电路中是错误的,电流表应与电阻串联,电压表与电阻并联,如下所示:
(2)A.若滑动变阻器断路,整个电路断路,两电表均无示数,符合题意;
B.若Rx断路,电压表串联在电路中测电源电压,电压表有示数,不符合题意;
C.若Rx短路,电路为通路,电流表有示数,不符合题意;
故选A;
(3)故障排除后,正确操作实验器材,移动滑片,当电压表示数为1.2V时,电流表示数如图乙所示,电流表选用小量程,分度值为0.02A,电流为0.3A,由欧姆定律,则待测电阻:
Rx=UxIx=Ω;
(4)实验小组测了三组数据(如上表),进行多次实验的目的是多次测量取平均值,减小实验误差;
根据表中第1组数据,由欧姆定律和串联电路的规律,变阻器连入电路的电阻:
R滑=U−Ux1I1=3V−Ω>10Ω,分析表中数据可知,不可能通过以上实验获得的数据是1,原因是电压表示数为0.8V时,滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
故答案为:(1)如上所示;(2)A;(3)4Ω;(4)多次测量取平均值,减小实验误差;1;电压表示数为0.8V时,滑动变阻器连入的电阻大于滑动变阻器的最大阻值。
五.计算题(共2小题)
27.【解答】解:(1)当闭合S和S2、断开S1时,R3与R2串联,电压表测R3两端的电压,电流表测电路中的电流,
由I=UR可得,R2两端的电压为:
U2=IR2=0.3A×12Ω=3.6V,
由串联电路电压规律可知,电源的电压:
U=U2+U3=3.6V+2.4V=6V。
(2)当闭合S和S1、断开S2,R3与R1串联,电压表测R3两端的电压,电流表测电路中的电流,
调节滑动变阻器R3使其接入电路的电阻为7Ω,电压表示数为2.8V时,
电路的电流为:I′=U3'R3=2.8V7Ω=0.4A;
此时R1两端的电压为:U1=U﹣U3′=6V﹣2.8V=3.2V;
定值电阻R1的阻值:R1=U1I'=Ω。
(3)闭合S和S1、断开S2,R3与R1串联,电压表测R3两端的电压,电流表测电路中的电流,
电流表量程0~0.6A,滑动变阻器R3的规格为“20Ω 1A”,R1标有“0.5A”的字样,则电路中的电流最大为0.5A,此时滑动变阻器接入电路中的电阻最小,
由I=UR可得,电路最小电阻:
R最小=UI最大=6V0.5A=12Ω,
根据串联电路的总电阻等于各分电阻之和可知:滑动变阻器接入电路中的最小阻值为:
R3最小=R最小﹣R1=12Ω﹣8Ω=4Ω。
答:(1)电源电压为6V;
(2)定值电阻R1的阻值为8Ω;
(3)滑动变阻器接入电路的阻值最小值为4Ω。
28.【解答】解:(1)当S1闭合、S2断开时,电路为R2的简单电路,电流表测电路中的电流,
由I=UR可得,R2的阻值:R2=UI2=12V1A=12Ω;
(2)当S1、S2均闭合时,R1与R2并联,电流表测干路电流,
因并联电路中各支路独立工作、互不影响,
所以,通过R2的电流不变,
因并联电路中各支路两端的电压相等,
所以,通过R1的电流:I1=UR1=12V8Ω=1.5A,
因并联电路中干路电流等于各支路电流之和,
所以,电流表A的示数:I=I1+I2=1.5A+1A=2.5A;
(3)当S1、S2均断开时,R2与R3串联,电压表V1测R2两端电压,电压表V2测R3两端电压,
因串联电路中各处的电流相等,
所以,电路中的电流:I′=U2R2=3V12Ω=0.25A,
因串联电路中总电压等于各分电压之和,
所以,R3两端的电压:U3=U﹣U2=12V﹣3V=9V,
则R3的阻值:R3=U3I'=9V0.25A=36Ω。
答:(1)R2的阻值为12Ω;
(2)当S1、S2均闭合时,电流表A的示数为2.5A;
(3)R3的阻值为36Ω。
U/V
I/A
R/Ω
1
0.8
0.2
2
1.6
0.4
3
2.0
0.5
相关试卷
这是一份专题7 电路与欧姆定律 2021年和2022年江西省中考物理模拟试题汇编,共31页。试卷主要包含了单选题,多选题,填空题,实验探究题,计算题等内容,欢迎下载使用。
这是一份2022年云南省中考物理专题练8-电路与欧姆定律,共25页。
这是一份2022年广西中考物理专题练8-电路与欧姆定律,共27页。
