初中科学华师大版八年级下册第4章 电与电路2 电路教案配套课件ppt

这是一份初中科学华师大版八年级下册第4章 电与电路2 电路教案配套课件ppt

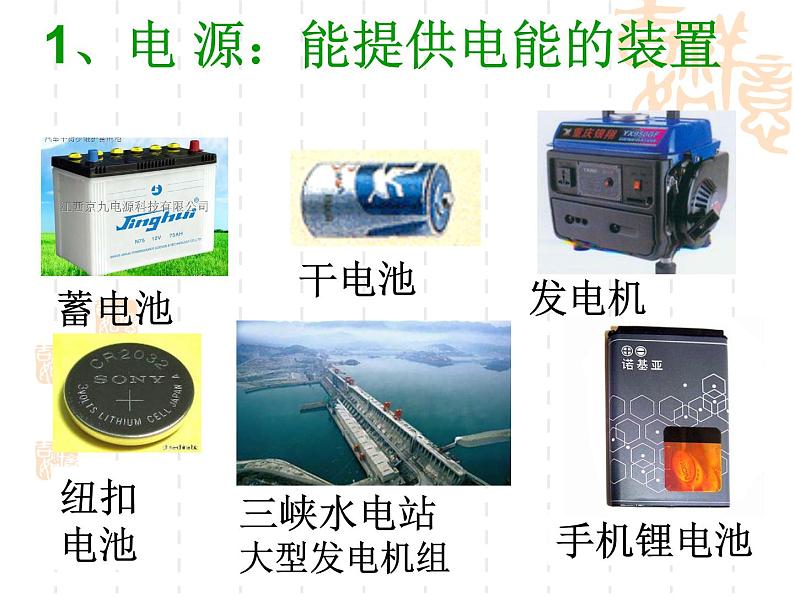

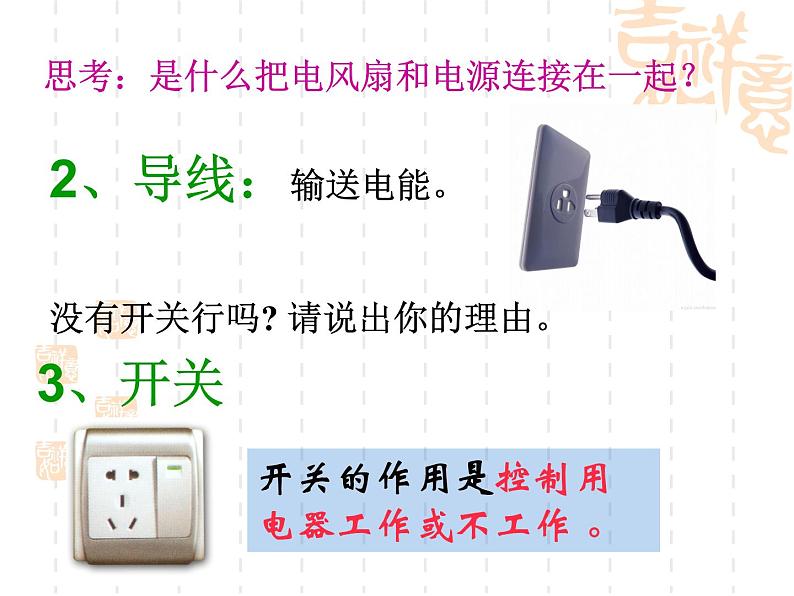

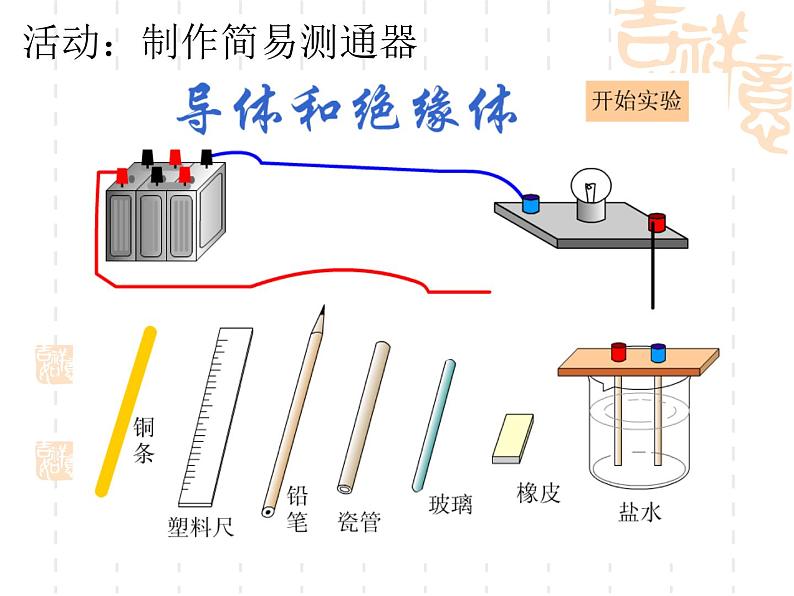

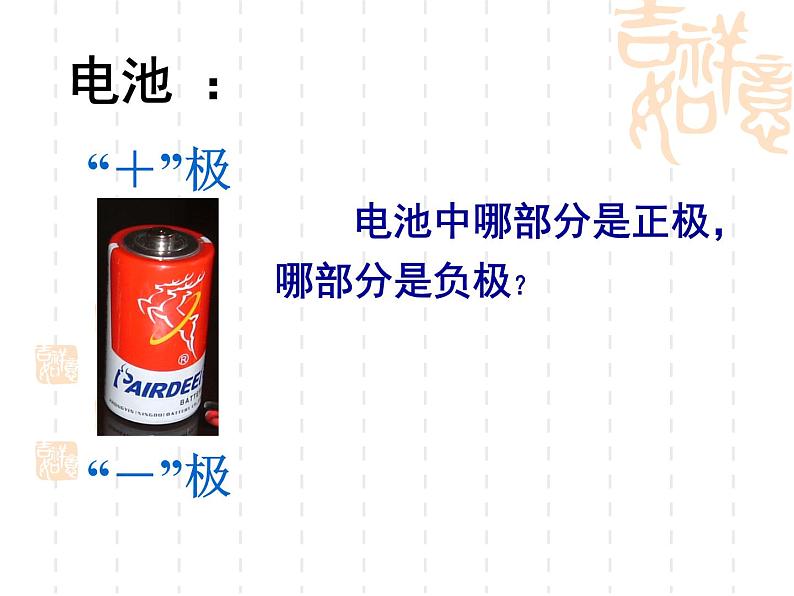

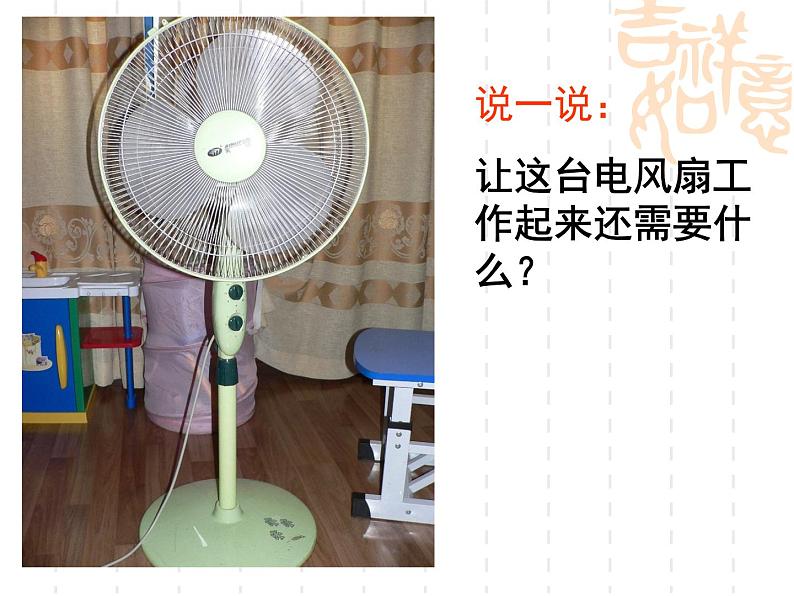

美景还需-----“电”的衬托!家里的冰箱、电视机、电灯（电珠）```等电 器要用“电”才能正常工作.第四章 电与电路第二节 电路说一说：让这台电风扇工作起来还需要什么？1、电 源：能提供电能的装置电池 ：　　电池中哪部分是正极，哪部分是负极？ “＋”极“－”极2、导线：输送电能。思考：是什么把电风扇和电源连接在一起？3、开关开关的作用是控制用电器工作或不工作 。没有开关行吗? 请说出你的理由。活动：制作简易测通器容易导电的材料——金属、人体、大地、酸、碱、盐水溶液不容易导电的材料—— 塑料、玻璃、橡胶、陶瓷、干木头、油、纯净水、干燥的空气等导 体绝缘体 为什么家庭电路中的导线一般都用金属铜或铝做导线？而且还要用塑料、橡胶等绝缘材料做导线的外套呢？科学与生活 用铜或铝做导线是因为它们有良好的导电性；而用绝缘材料做外套是为了防止人触电。思考与讨论： 导体为什么能导电，绝缘体为什么不易导电呢？你知道本质原因吗？导体能导电，原因是导体中存在着大量的可以自由移动的电荷。绝缘体不能导电，原因是绝缘体中电荷几乎都被束缚在原子或分子周围。辩一辩： 绝缘体是否可以在任何情况下总能保持不导电？即绝缘体永远绝缘吗？ 加热到红热状态的玻璃变成导体。 实验与观察:想一想： 有人触电了，能用湿木头把电线拨开吗？为什么？说明： 导体和绝缘体并没有绝对的界线，在一定条件下，绝缘体和导体可以相互转化。 连接电路的导线是铜丝外加塑料皮，铜属于 ，塑料属于 。课堂巩固导体容易导电的原因是（ ）A、因为导体都是固体 B、因为导体中含有电荷C、因为导体中含有能自由移动的电荷D、因为导体通了电课堂巩固C 把电源、用电器、开关用导线连接 起来组成的电流路径。电路:动手做：能不能利用给你的器材，连接一个电路，让这只灯泡发光呢？ 电源提供电能导线用电器开关控制电路输送电能消耗电能电路的组成3、短路（电源短路）：不经过用电器，而直接用导线把电源两极连接起来，叫短路。绝对不允许出现电源短路。短路状态下的电路中有极高的热量，可能把电源烧坏，甚至引起火灾。谨防短路！ ！ ！实物图：太繁啦！①② ③ ⑤ ⑥ ④ ⑦ 用元件符号代替实物表示电路的图就是电路图电路元件符号根据实物图画出电路图注意： 1、用铅笔线代替导线，用元件符号表示用电器、 开关、电源等。 2、电路一般画成矩形，电源、用电器和开关 画在每一边上，不允许画在矩形的角上。 3、导线一般不画成交叉。根据实物图，画出电路图。根据实物图，画出电路图。综合应用根据电路图连接实物图 根据电路图连接实物图 1.下列电路完整无缺的是（ ）（A）（B） （C ） （D）D试一试2.下列说法中正确的是 ( ) A.开关闭合的电路一定是通路 B.导线内部断裂时会发生短路 C.电路发生开路时要发生危险 D.电路连接导线松脱会产生开路3.下面这些图中,闭合开关后,灯泡能发光的是( ) 图;属于短路的是( )图;属于开路的是( ) 图;缺少电路元件不能正常工作的是( )图. A B C DDACDB例1、如右图电路中，①当S1，S2都断开时叫 路；②当S1，S2都闭合时叫 路；③当S1闭合，S2断开时叫 路；④当S1断开，S2闭合时叫 路； 例2 ．如图所示的四个电路图，当开关K闭合时，小灯泡L1和L2都发光的是 [ ]酸、碱、盐的水溶液靠的是正负离子导电.金属导体靠的是自由电子导电,下列各物质哪些是导体？哪些是绝缘体？空气、水银、云母、石墨、硫酸铜溶液、氯化钠晶体。其中导体有绝缘体有空气、云母、氯化钠晶体。水银、石墨、硫酸铜溶液。为什么导体容易导电而绝缘体不容易导电呢?导电原因:因为导体内部存在大量的自由电荷,绝缘体内部几乎没有.它所有的只是一些不能自由移动的电荷,它们只能在各自的平衡位置做无规则振动.
