苏科版九年级全册电流的磁场图片ppt课件

这是一份苏科版九年级全册电流的磁场图片ppt课件

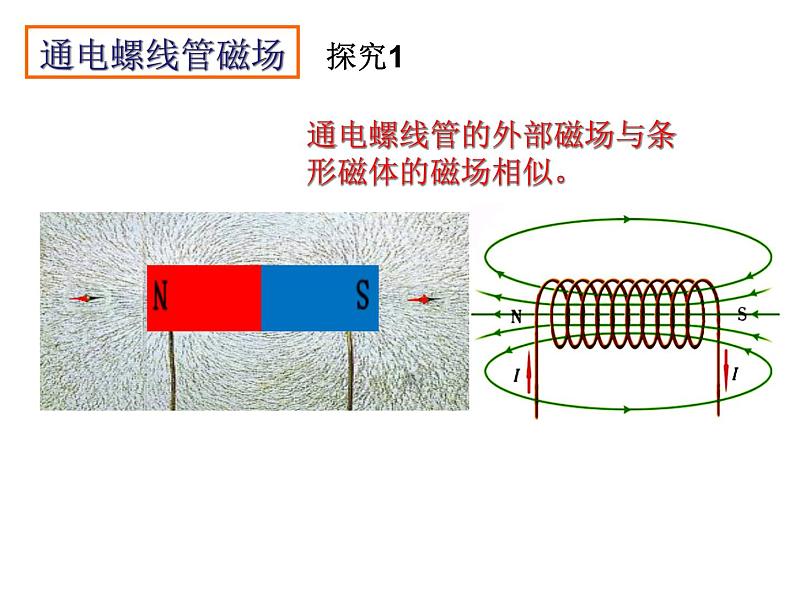

16.2 电流的磁场教学目标： 1、了解奥斯特实验，知道通电导体周围存在磁场 2、了解通电螺线管周围的磁场 3、运用安培定则判断通电螺线管外部磁场或绕线 电流方向 一、奥斯特实验电流方向电流方向装置：结论：1、通电导线周围存在着磁场；2、电流的磁场方向与电流方向有关。——这种现象叫电流的磁效应通电直导线周围的磁场　　直线电流周围的磁感线是以通电直导线为圆心的同心圆。且距离直线电流越近，磁性越强，反之越弱 二 、 通电螺线管的磁场通电螺线管磁场探究1通电螺线管的外部磁场与条形磁体的磁场相似。通电螺线管磁场探究2通电螺线管周围的磁场方向与电流方向有关。通电螺线管磁场探究2通电螺线管周围的磁场方向与螺线管绕法有关。其实绕法改变的仍然是电流方向。Ab ac bdN SN SS NS NNS用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的N极。SN三、安培定则练一练1、.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）A.静止不动 B.互相吸引C.互相排斥 D.一齐向左运动2.如图所示，标出螺线管中电流的方向。3.如图所示，请画出螺线管的绕法。练一练5.如图所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极。练一练小结：1、奥斯特实验说明：2、通电螺线管的磁场：（1）、通电导线周围存在着磁场；（2）、电流的磁场方向与电流方向有关。3、安培定则判断通电螺线管的N、S极（或电流方向）（1）、通电螺线管周围存在着磁场；（2）、通电螺线管的磁场分布与条形磁体的磁场相似；（3）、通电螺线管的极性取决于电流方向;（4）、通电螺线管的磁性强弱取决于电流大小和线圈匝数;
