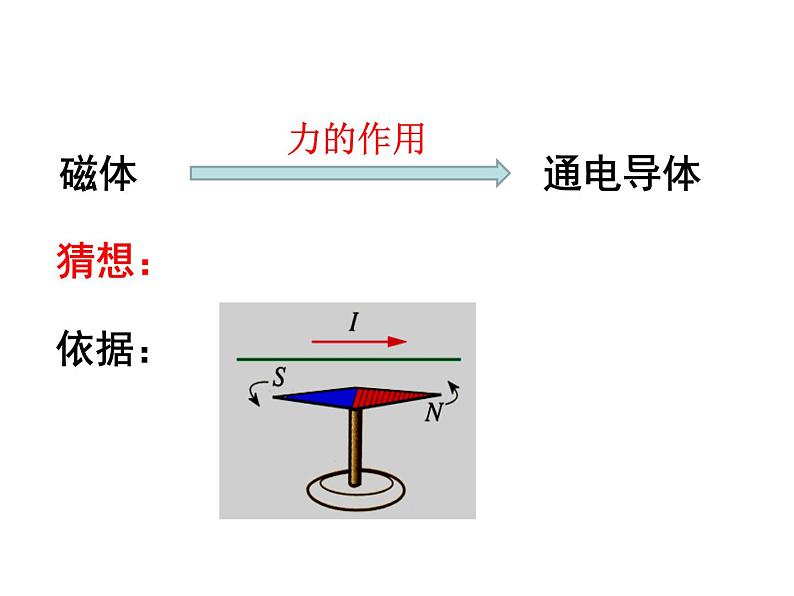

第3节 磁场对电流的作用 电动机磁体通电导体力的作用猜想：依据： 自己选择实验器材，先设计电路画出电路图，然后小组交流设计方案。设计实验动手做一做 根据自己设计的电路进行实验。将你的实验现象记录在图甲中,并将磁体N、 S极和电流方向一起标出来。结构示意图解密自转结论：通电线圈在磁场中受力作用会转动,但不能持续转动。动手做一做 将自制矩形线圈（两端的漆已全部刮去）放入磁场中。通电后，你观察到什么现象？ABCD分析：为什么线圈不能持续转动？ABCD线圈平面和磁感线垂直时,这个位置叫平衡位置线圈将会反向转动回去。ABCD问题： 怎样才能让图丙的线圈在磁场中继续沿逆时针方向转动？交流与评价发现的问题：动手做一做 线圈仍然在摆动不能持续转动。换向器一对与电源连接的电刷彼此绝缘的两个半圆环换向器组成：两个铜制半圆环。换向器作用：当通电线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈持续转动下去。问题1：b图线圈中为什么没有电流？线圈靠什么转动？问题2：c图与a图相比蓝色的边为什么受力方向改变？交流与讨论自主学习1.主要构造：磁体、线圈、换向器、转轴等。2.工作原理 通电线圈在磁场中受力转动。直流电动机课后拓展 在不使用换向器的情况下，怎样让自制的线圈通电后在磁场中能持续转动？祝同学们学习进步
