教科版九年级下册物理 我们爱上了物理学 课件

这是一份教科版九年级下册物理 我们爱上了物理学 课件，共33页。

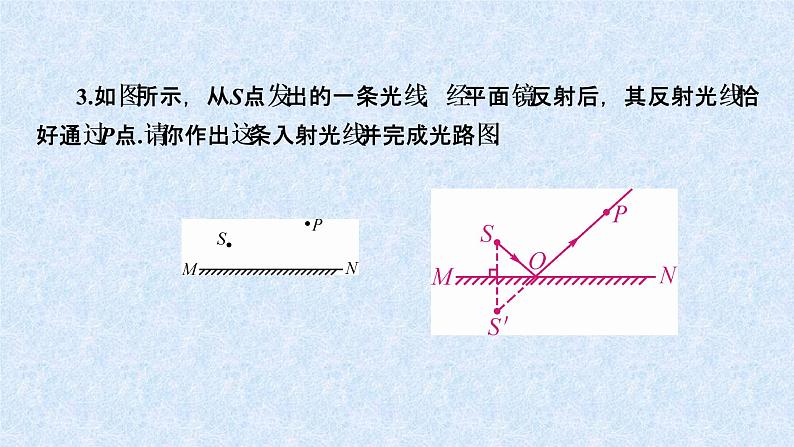

专题二　作图题 第二阶段复习　　能力提升引入 物理中考题型有五大类别：选择题、填空题、作图题、实验题、计算题。作图题作为必考内容，占有总分6分。题目覆盖光学、力学、电学、磁学知识，从中选择二至三个考题，为了不失分，我们的复习必须全面。1.光学作图(1)考查内容：根据要求作出入射光线、反射光线或折射光线；根据平面镜的成像特点作出物体的像或平面镜的位置；根据给定的入射光线和出射光线，在虚线框内填上适当的光学元件.(2)作图技巧：注意“箭头”方向；平面镜成的像一定要画成虚线；根据入射光线在光学元件同侧或异侧判定其是面镜或透镜；根据出射光线变得会聚或发散判定它是凸透镜或凹透镜.考点1　光的反射(考点：反射定律、平面镜成像的特点)1.如图所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置.2.根据平面镜成像特点，画出图中物体AB在平面镜中所成的像.(保留作图辅助线) 3.如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点.请你作出这条入射光线并完成光路图.考点2　光的折射(考点：折射规律、透镜光路图)4.如图所示，OB为一束光线在水面的反射光线，O为入射点.请画出入射光线和其进入水中的折射光线.5.如图所示，根据给出的入射光线画出折射光线.2.力学作图(1)考查内容：作重力、浮力、拉力、推力、压力等力的示意图；作力臂；组装滑轮组.(2)作图技巧：作示意图时，先确定作图对象，然后再确定作哪个力，最后根据力的三要素规范作图；作力臂时，先找出支点，然后用虚线描出力的作用线，最后从支点向力的作用线作垂线；组装滑轮组的关键一是动滑轮承担重物的绳子段数，二是绳子起点，三是绳子自由端的方向.二、力学作图考点1　受力分析6.根据要求作图.(1)如图甲所示，画出被投出去的篮球所受重力的示意图.(2)小球摆动到如图乙所示位置，画出此时小球所受力的示意图.(空气阻力不计)(3)如图丙所示，小丽站在匀速向下运动的电动扶梯上，请画出小丽所受力的示意图(O点为小丽的重心).7.按题目要求作图.(1)如图甲所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图.(2)如图乙所示，画出以速度v沿斜面减速上滑的物体所受摩擦力及物体对斜面的压力的示意图.(3)如图丙所示，静止在水平路面上的小车，其支架的杆子上固定一铁球，作出小球受力的示意图.8.(1)均匀实心小球从斜面滚下过程中在某一时刻的位置如图甲所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力.(2)如图乙所示，AB是固定在墙壁上竖直的铁质黑板，C是一块磁体，C吸附在AB表面上静止不动.画出C受到的所有力并标出力的名称.(3)(2018·山东威海中考)如图丙所示，小球从A点沿光滑轨道下滑，依次经过B点、C点和D点，请画出小球在C点受力的示意图.(不计空气阻力)9.按要求作图.(1)如图甲所示，画出斜面上物体所受的重力G和斜面对物体弹力F的示意图.(2)滑块从斜面顶端滑下后在水平木板表面上滑行.请画出乙图中滑块在木板上滑行时水平方向上受到的力的示意图.(3)(2017·贵州黔南中考)在水平向右行驶的小车车厢，顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右(运动的同方向)摆动，如图丙所示，请画出此时物块A受力的示意图.丙 考点2　画力臂10.某剧组因拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动.请在图中画出照明灯的重力G的示意图和杠杆所受拉力的力臂L1.11.如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L.12.(2018·四川眉山中考)如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹).13.如图所示，杠杆在F1、F2的作用下处于静止状态，L2是F2的力臂，在图中画出力F1的力臂L1以及阻力F2.考点3　组装滑轮组14.如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法.15.如图所示，站在地面上的小华借助滑轮组匀速提升重物，画出滑轮组的绕线方法.16.在图中画出滑轮组最省力的绕绳方法.3.电学作图(1)考查内容：根据实物电路画电路图；根据电路图连接实物电路；设计电路图；家庭电路、简单电路模拟安装图.(2)作图技巧：画复杂电路图时要注意并联电路的“节点”；连接实物电路时除了要注意“节点”，还要注意“＋”“－”接线柱、各电表的量程以及滑动变阻器的连线(“一上一下”和“阻值变化”)；设计电路时首先判断用电器串、并联，再根据要求把开关装到合适位置.家庭电路作图题主要考查“三孔插座及保险丝”和“螺丝口灯泡及控制开关”与火线、零线和接地线的连接.三、电学作图考点1　电路连接17.为节省电能，楼道中的照明灯只有同时满足天黑和有人路过楼道时，才会自动亮.为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，如图所示，请完成电路的连接.18.汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形连接如图所示的电路.19.如图所示给出了几个元件，在图上用笔画线代替导线，把电路元件连接起来.要求L1与L2并联，且滑动变阻器控制通过L2的电流，S是总开关.(要求连线不交叉)20.在虚线方框中画出如图所示的实物电路的电路图.21.假期小真去旅游，晚上住宿在某宾馆，观察到床头柜上有台灯、电视的控制开关(如图甲所示)，小真用所学知识绘制了如图乙所示的控制电路图，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关.请将如图乙所示的电路图连接完整，要求符合安全用电原则.甲 考点2　家庭电路22.如图所示，用笔画线代替导线，将图中带开关的灯泡和三孔插座正确连入家庭电路中.4.磁学作图(1)考查内容：磁感线的方向；通电螺线管线圈的绕法；通电导体在磁场中的受力情况；电磁继电器的安装.(2)作图技巧：判断磁感线方向时，首先明确磁体南北极，然后根据磁体周围的磁感线是“南进北出”进行作图；画通电螺线管线圈的绕法时，根据安培定则判断电流的流向进行作图；电磁继电器的作图首先从结构上分清控制电路和工作电路，然后再根据题目要求连接电路.四、磁学作图考点　通电螺线管23.如图所示，接通电源后，通电螺线管旁的条形磁体向右偏，请标出通电螺线管中的电流方向和条形磁体的N极.24.请标出小磁针的N极和画出右端螺线管的绕线方式.25.请你根据如图所示的小磁针的指向标出通电螺线管的N、S极和电流方向以及电源的“＋”“－”极.26.如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正、负极，并将工作电路图连接完整.要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转.本 课 小 结 物理中考题型有五大类别：选择题、填空题、作图题、实验题、计算题。作图题作为必考内容，占有总分6分，但所含内容多，覆盖面广，这就要求我们系统掌握，全面复习，才能做到胸有成竹，稳操胜券。
