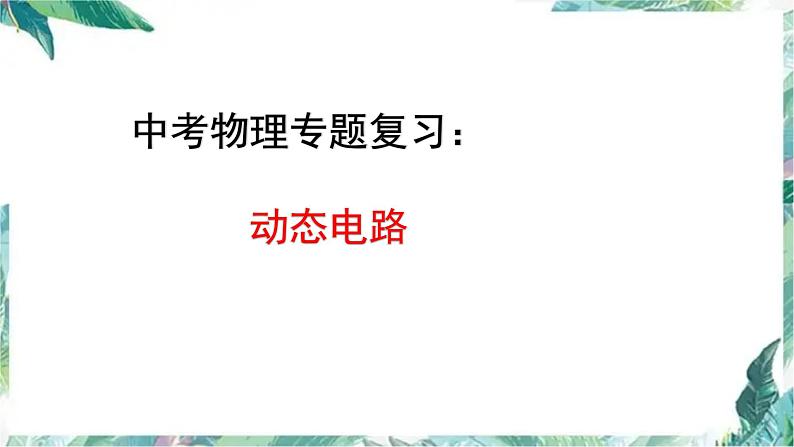

物理中考 动态电路专题 优质课件

这是一份物理中考 动态电路专题 优质课件，共20页。PPT课件主要包含了知识回顾，ΙUR，R总R1+R2，★思路及方法等内容，欢迎下载使用。

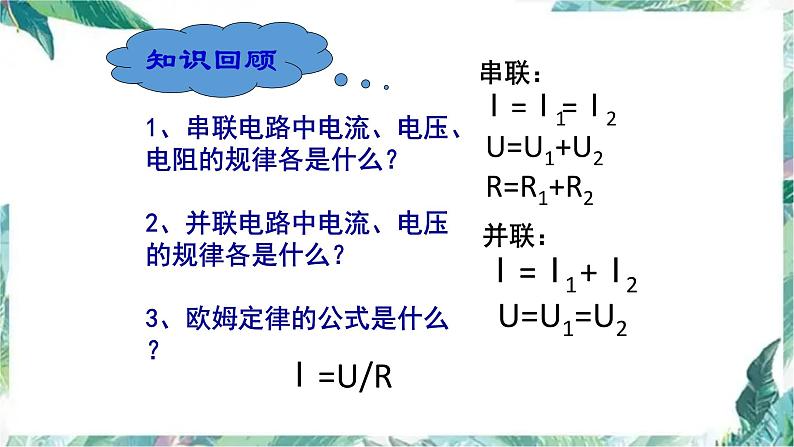

1、串联电路中电流、电压、电阻的规律各是什么？2、并联电路中电流、电压的规律各是什么？3、欧姆定律的公式是什么？
串联：Ι=Ι1=Ι2 U=U1+U2 R=R1+R2
并联：Ι=Ι1 +Ι2 U=U1=U2

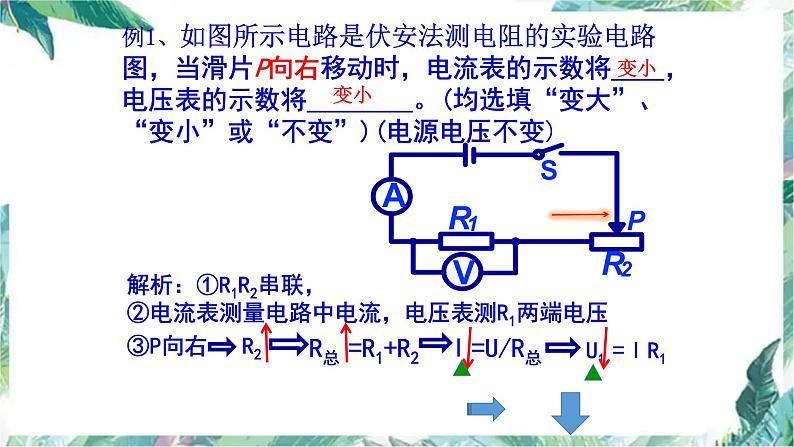

例1、如图所示电路是伏安法测电阻的实验电路图，当滑片P向右移动时，电流表的示数将____，电压表的示数将________。(均选填“变大”、“变小”或“不变”)(电源电压不变)
解析：①R1R2串联，②电流表测量电路中电流，电压表测R1两端电压
③P向右 R2

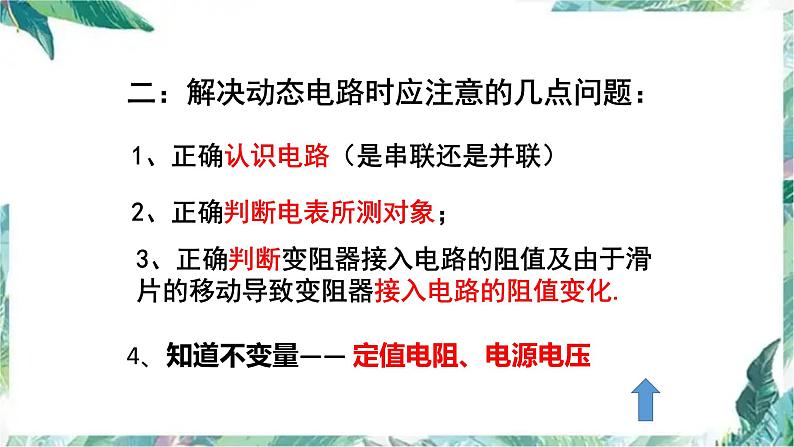

二：解决动态电路时应注意的几点问题：
1、正确认识电路（是串联还是并联）
3、正确判断变阻器接入电路的阻值及由于滑片的移动导致变阻器接入电路的阻值变化.
2、正确判断电表所测对象；
4、知道不变量—— 定值电阻、电源电压

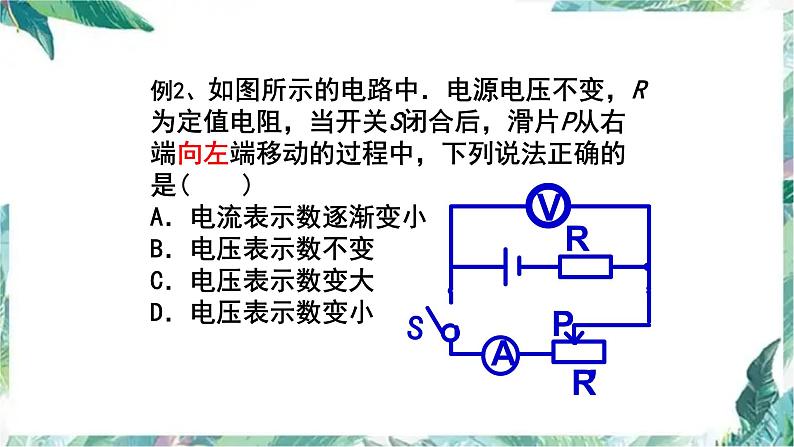

例2、如图所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是( )A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小

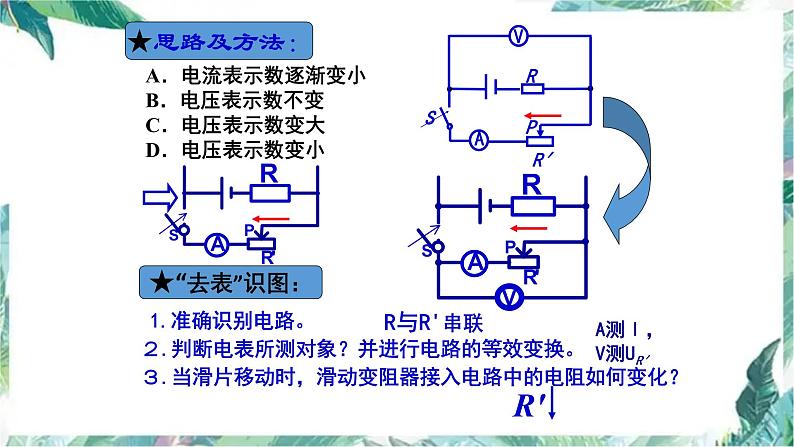

A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小
３.当滑片移动时，滑动变阻器接入电路中的电阻如何变化？
２.判断电表所测对象？并进行电路的等效变换。
A.电流表示数逐渐变小 B.电压表示数不变 C.电压表示数变大 D.电压表示数变小
串联：定值电阻两端的电压与电流表示数的变化方向相同。滑动变阻器两端的电压与电流表示数变化方向相反。
(2)分压法：(串联分压)

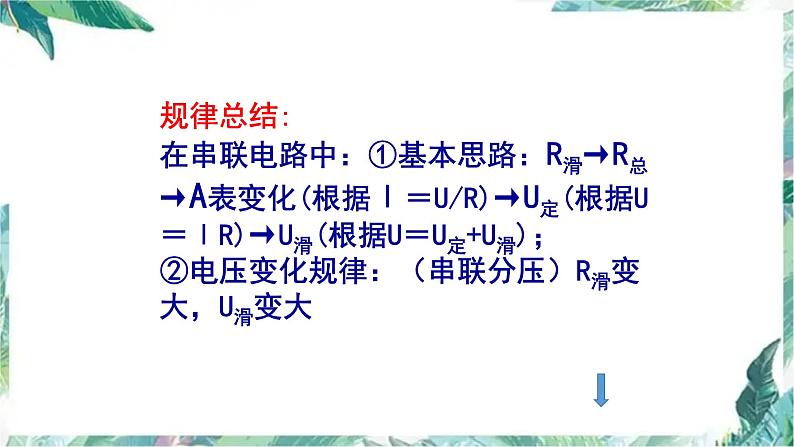

规律总结:在串联电路中：①基本思路：R滑→R总→A表变化(根据Ι＝U/R)→U定(根据U＝ΙR)→U滑(根据U＝U定+U滑)；②电压变化规律：（串联分压）R滑变大，U滑变大
如图所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数______，电压表示数______。(增大/减小/不变）
2.传感器 变阻器如图是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。当压力F增大时Ａ．电流表示数减小，电压表示数增大Ｂ．电流表示数减小，电压表示数减小Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数增大，电压表示数减小( )
3．如图所示电路中，电源电压不变。当滑片P向左移动时，电流表A的示数将________；电压表V的示数将________。(选填“变大”、“变小”或“不变”)
例3　如图所示电路中，电源电压不变。当滑片P向右移动时，电流表A1的示数将________，电流表A2的示数将________，电压表V的示数将________。(均选填“变大”、“变小”或“不变”)
解析：①R1R2并联，②电表所测对象③滑片P向右，R2_____， Ι2 ______, Ι1_____， Ι总____ (Ι=Ι1 +Ι2)
规律总结：并联电路中，1、各支路互不影响，2、干路电流受支路影响。（Ι=Ι1 +Ι2 ）
例4:如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（　　） A、电压表、电流表的示数均变小 B、电压表、电流表的示数均变大 C、电压表的示数不变，电流表的示数变大 D、电压表的示数变大，电流表的示数不变
规律总结: 1、明确开关断开和闭合时的电路连接情况； 2、明确电流表、电压表所测对象。 3、根据欧姆定律和串、并联电路的特点判断电流表和电压表示数变化情况。
针对训练 4、(吉林省中考)如图所示，开关由断开到闭合时，电流表的示数将______,电压表的示数将______. （填“变大”“变小”或“不变”）
S断：串联A测电路中电流ΙV测U2S闭：只有R2，A，R1短路，V测电源电压
5、（吉林省中考）如图所示，电源电压不变，当开关S由断开到闭合时，电压表的示数___电流表的示数____（填“变大”“变小”或“不变”）
S断：只有R1支路V测U A测Ι1S闭：R1R2并联V测UA测Ι
