中考 电学计算的复习 优质课件

这是一份中考 电学计算的复习 优质课件，共13页。PPT课件主要包含了电学里的计算，欧姆定律，电压电流电阻，电功与电功率，电功电流做的功，焦耳定律，分析电路，分析问题，找已知条件确定公式等内容，欢迎下载使用。

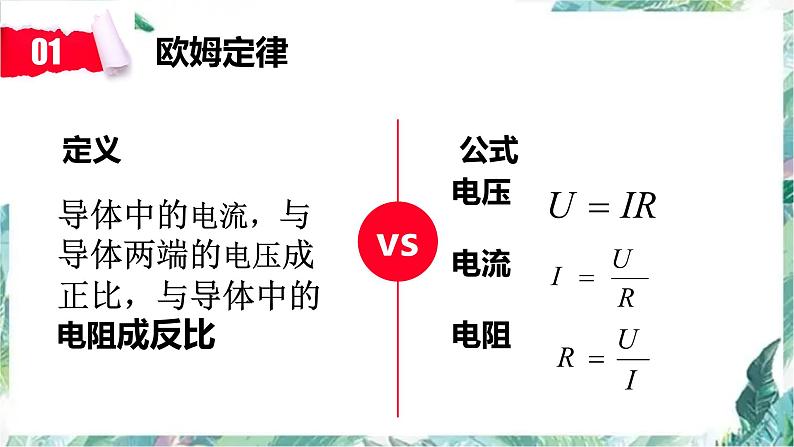

导体中的电流，与导体两端的电压成正比，与导体中的电阻成反比

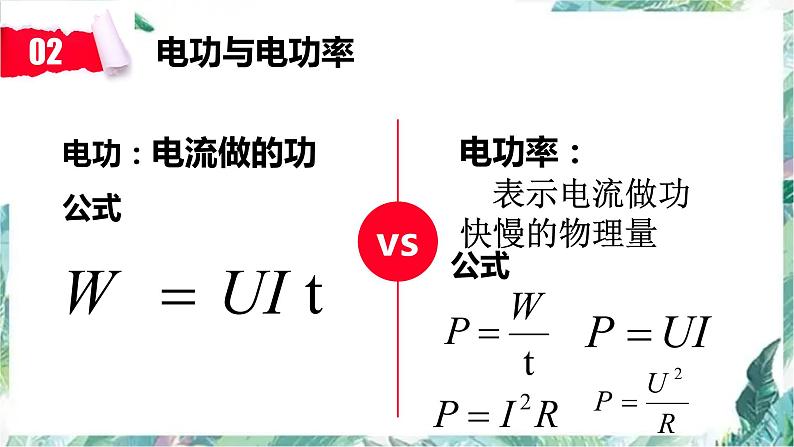

电功率： 表示电流做功快慢的物理量

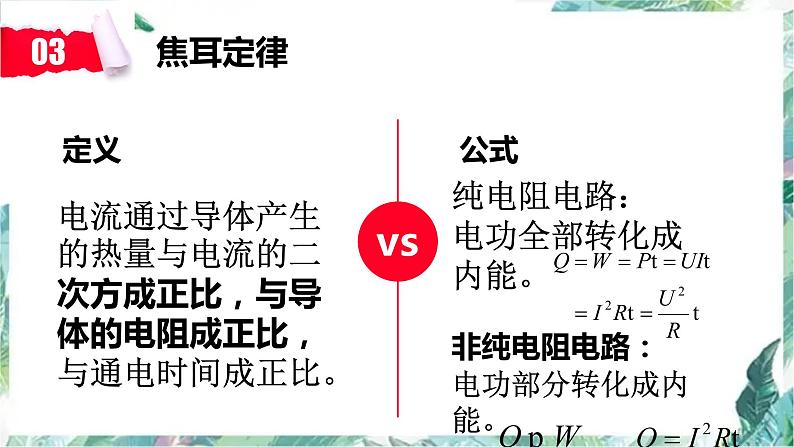

电流通过导体产生的热量与电流的二次方成正比，与导体的电阻成正比，与通电时间成正比。
纯电阻电路： 电功全部转化成内能。非纯电阻电路：电功部分转化成内能。
(2019年)如图 甲所示，在 2019 年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试.在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损.从重物开始下落到撞击样品的整个过程中，电流表的示数 I 随时间 t变化的图象如图乙所示，压力传感器的电阻 R 随压力 F 变化的图象如图丙所示.电源的电压为 24 V，定值电阻 R0＝10 Ω.求：
(1)在重物下落的过程中， 压力传感器的电阻是多少？(2)在撞击过程中，样品受到的最大撞击力是多少？
定值电阻R0两端的电压U0＝IR0＝0.2A×10Ω＝2V压力传感器两端的电压U＝U '－U0＝24V－2V ＝22V
(2)由图丙可知，撞击力最大时，电阻最小，电流最大又由图乙可知，最大的电流为 I'＝1.2 A
由图丙可知，此时受到撞击力 F＝600 N.
解：(1)由图乙可知，在重物没有撞击传感器的过程中，电 路中的电流 I＝0.2 A
电功、电功率有关的计算
(2021 年)如图 3-13 甲是某款电热水龙头.即开即热、冷热兼用.图乙是它的原理电路图，R1、R2 为电热丝.通过旋转手柄带动开关 S 接通对应的电路，从而实现冷水、温水和热水之间切换.有关参数如表所示.不考虑温度对电阻丝值的影响。请回答下列问题：
(1)开关与1、2接触时，水龙头放出的水是______( 填“温”或“热”)水，
此时电路中的电流多大？
(2)水龙头放热水时，正常工作 50 s，消耗的电能是多少？(3)R2 的电阻值多大？
　　1、善于挖掘题目中的隐含条件 　　电学试题时，有些题目的已知条件并不明显给出，而是隐藏在其中，求解这类问题的关键在于挖掘其中的隐含条件，而这些隐含条件可从物理现象、关键用语等已知条件中挖掘。　　2、抓住电路中的“不变量” 　　　　当电路状态发生改变时，电路的电源电压和定值电阻阻值一般不随电路状态的改变而改变.抓住以上“不变量”，利用欧姆定律、串并联电路特点、电功及电功率的计算公式解决问题。
电学计算题的解题技巧：
考点3 电热综合计算
(2020年)养生壶是一种用于养生保健的可以烹饪的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料(金属化合物)喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热.小明家买了一个养生壶(图 3-22 甲)，其铭牌如下表所示.
(1)该养生壶正常工作时，面状电阻的阻值是多少？(2)若壶内装有 2 L 温度为 20 ℃的水，在一个标准大气压下，将水烧开，此过程中吸收的热量是多少？　[c水＝4.2 ×103 J/(kg·℃)，
1 L＝1×10－3 m3]
(3)小明关闭家中的其他所有电器，只有该壶在加热过程中家用电能表 (图乙)的转盘 5 min 内转了 300 转，此过程中养生壶消耗的电能和实际电功率各是多少？
